LPC5536/LPC55S36评估板快速入门
连接
现在开始试用EVK评估板！您可以选择观看短片中的操作顺序或遵循下列详细操作步骤。

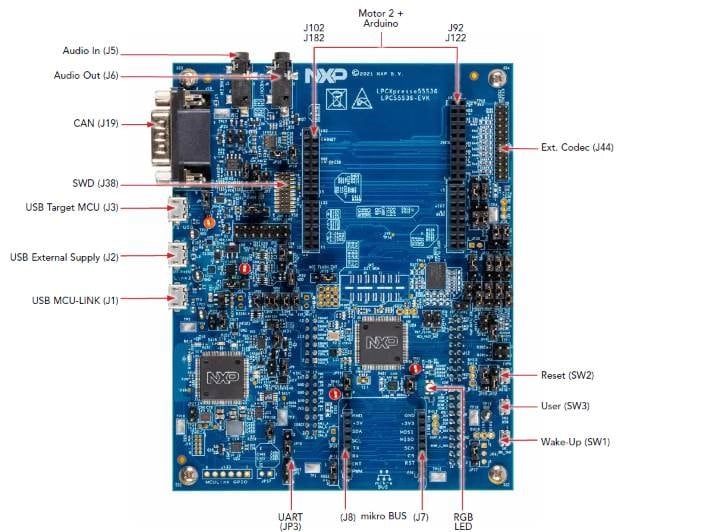

1.1 熟悉板
LPC5500板已预先使用诊断演示进行了编程，该程序会对板的各种功能进行测试。这个程序利用了与硬件调试器（J1）相连的MCU-LINK VCOM输出，可以实现串口与USB的转换，并与主机电脑通信。它还提供了CMSIS-DAP的调试接口功能。
1.2 安装驱动程序
运行Windows 10、MacOS X和Ubuntu Linux操作系统(OS)的主机支持MCU-Link。每个操作系统都提供MCU-Link固件包，其中包括主机设备驱动程序、MCU-Link固件以及用于编程CMSIS-DAP和J-Link固件选项的脚本。
要下载和安装主机设备驱动程序并更新MCU-Link固件，请按以下步骤操作：
- 访问恩智浦网站上的MCU-Link板页面
- 点击设计资源。然后，点击“软件”类别下的“开发软件”。 显示所有三个操作系统的安装包。
- 下载适合您的主机操作系统的软件包并安装它（Linux / MacOS）或执行安装程序（Windows）。 软件包安装/解压到MCU-LINK_installer_Vx_xxx目录
- 通过短接跳线
JP25将MCU-Link切换至(USB) ISP模式 - 通过USB micro-B线将开发板上的J1连接器连接到主机的USB端口。MCU-Link在(USB) ISP模式下通电。MCU-Link状态LED红灯（
D16）亮起。该板被枚举为人机接口设备（HID）类设备 - 按照Readme.txt文件的“固件安装指南”部分提供的说明，将MCU-Link固件编程到MCU-Link内部闪存中。使用提供的脚本对CMSIS-DAP或J-Link固件选项进行编程
- 断开主板与主机的连接，拔下跳线
JP25，并重新连接主板
1.3 串行终端
大多数MCUXpresso SDK示例以及为MCUXpresso IDE、IAR和Keil工具设置的开箱即用演示都使用MCU UART进行打印输出。如果您不确定如何使用终端应用，请尝试以下其中一种方法。
MCUXpresso IDE终端教程
最新版本的MCUXpresso IDE带有终端仿真应用。此工具可用来显示从恩智浦开发平台的虚拟串行端口发送的信息。
- 打开MCUXpresso IDE。
- 点击IDE顶部的“打开终端”按钮或按“Ctrl + Alt + Shift + T”来启动MCUXpresso IDE终端。
- 选择串行终端
- 配置串行端口设置（使用MCU-LINK COM端口号），波特率为115200，数据位为8，无奇偶校验且停止位为1，然后按下“OK”按钮。
-
确认连接已打开。如果已连接，MCUXpresso IDE将在终端视图中显示如下图所示。
-
一切就绪
Tera Term教程
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动Tera Term. 首次启动时，会显示以下对话。选择串行选项。假设您已插入板，列表中会自动填充一个COM端口。
- 配置串行端口设置（使用之前确定的COM端口号），波特率为115200，数据位为8，无奇偶校验且停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
PuTTY教程
PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
- 配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。
- 点击“Open”（打开），打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
- 一切就绪
1.4 连接板

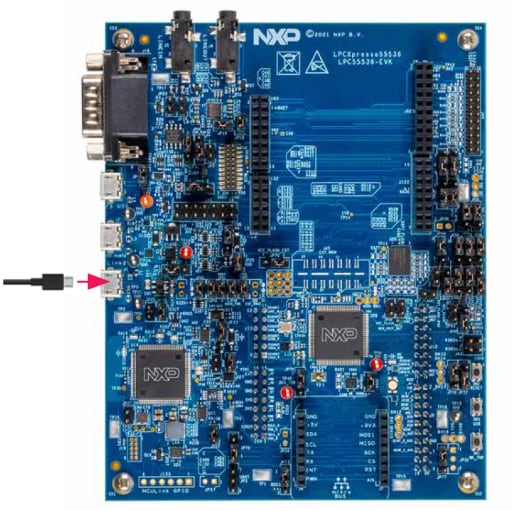

使用micro USB线缆将连接器J1连接至主机或电源，以接通板的电源并运行演示程序。打开终端模拟器程序（例如Teraterm或PuTTY），查找采用 “COMxx MCU-LINK VCOM ...” 形式命名的端口，然后连接该端口。将该串行端口设置为采用115200波特率、8位，无奇偶校验。
1.5 运行开箱即用的演示
- 用户LED红灯将闪烁3次，然后LED绿灯将闪烁3次，最后LED蓝灯也将闪烁3次

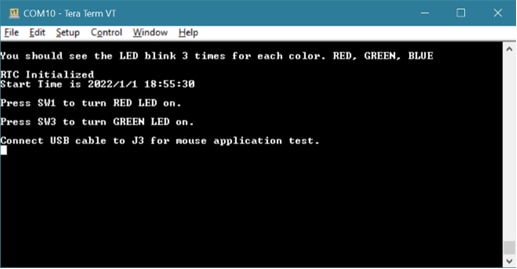

- 终端将显示所显示的LED序列以及所设置的RTC启动时间
- 按下SW1按钮，LED红灯亮起。如果您按下SW3按钮，则LED绿灯将亮起
- 终端也会显示“将USB电缆连接到
J3以进行鼠标应用测试”。将另一根微型USB电缆连接到J3，以枚举鼠标设备的USB应用程序。这将使你的鼠标指针呈正方形移动。
获取软件
两个简短视频中详细说明了软件和工具安装，您也可以选择按照以下步骤操作。LPCXpresso55S36受MCUXpresso SDK支持，如本指南中所述。
2.1 安装工具链
恩智浦提供名为MCUXpresso IDE的附赠工具链。请下载MCUXpresso v11.3.0及以上版本。
想使用不同的工具链？
没问题！MCUXpresso SDK中包含了对IAR、Keil和命令行GCC等其他工具的支持。
2.2 采用MCUXpresso SDK，快速开始设计！
MCUXpresso SDK为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。您可以直接从MCUXpresso SDK网站mccuxpresso.nxp.com安装MCUXpresso SDK。点击“Select Development Board（选择开发板）”搜索评估板。
- 在“Search for Hardware”（搜索硬件）搜索框中，输入所选的板“LPCXpresso55S36”。点击此板选择它
- 在右侧，您将看到为LPCXpress55S36构建SDK的选项。点击此按钮以添加所需的中间件
- 要构建SDK，我们“全选”可用的中间件。然后向下滚动并按“下载SDK”。 软件条款和条件将出现，选择“同意”才能开始下载
- 下载完SDK包后，拖放到MCUXpresso IDE中的“Installed SDK”窗口
- 如果您使用其他工具链，可通过以下链接下载LPCXpresso55S36的SDK版本
2.2 MCUXpresso配置工具
MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成面向定制板支持的初始化C代码。它完全集成为MCUXpresso IDE的一部分，如果使用不同的IDE，也可以将其作为单独的工具。
点击下面的“Get MCUXpresso Config Tools”，获取配置工具安装程序。
构建、运行
此简短的视频可引导您完成此过程，您也可以按照以下步骤操作。
3.1 浏览MCUXpresso SDK示例代码
MCUXpresso SDK附带一系列示例应用代码。如需查看具体内容，请浏览SDK安装中的SDK板文件夹，并选择LPCXpresso55s36。
(
如需了解特定示例代码的详细信息，请参阅示例目录中的readme.txt文件。
3.2 构建和调试MCUXpresso SDK示例
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
采用以下指南，了解如何使用MCUXpresso IDE打开、构建和调试示例应用。
想使用其他工具链？
此演示也适用于IAR和KEIL。
构建并运行演示
- 构建并闪存Cortex-M33应用
- 打开MCUXpresso IDE
- 切换到MCUXpresso IDE窗口中的“已安装SDK”视图
- 将LPC55S36 SDK（压缩）文件拖放到已安装SDK视图中。
- 您将看到以下弹出窗口。点击OK（确定）继续导入：

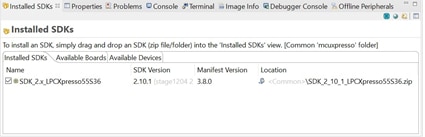

- 已安装的SDK将显示在“已安装的SDK”视图中，如下所示：
- 然后点击导入SDK示例…

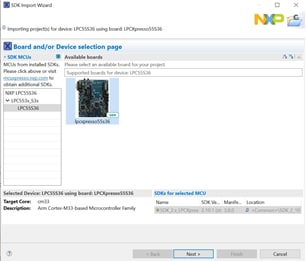

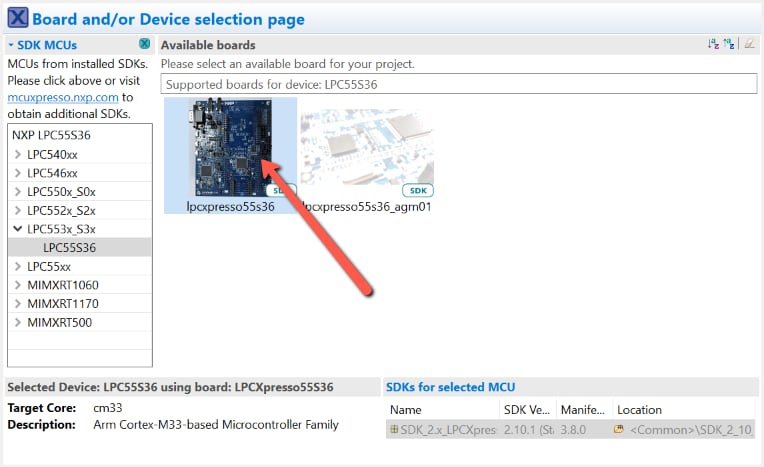

- 点击LPCXpresso55S36板，选择导入可在该板上运行的示例，然后点击Next（下一步）。

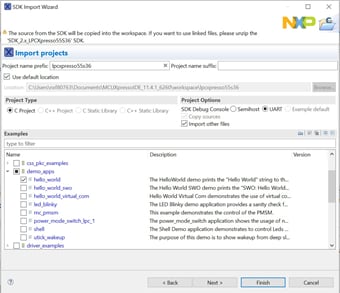

- 使用箭头按钮来展开demo_apps类别，然后点击hello_world旁边的复选框来选择该项目。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择UART作为“SDK调试控制台”复选框。然后点击Finish（完成）。

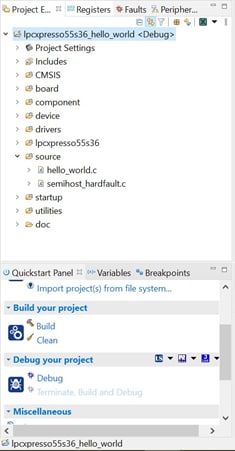

- 选择项目并构建它。

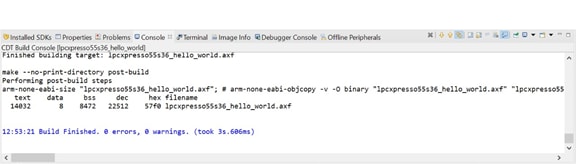

- 该项目将顺利构建。
- 使用与
J40的“LINK USB”端口连接的Micro USB将板连接到计算机。 - 将此应用下载到LCP55S36。

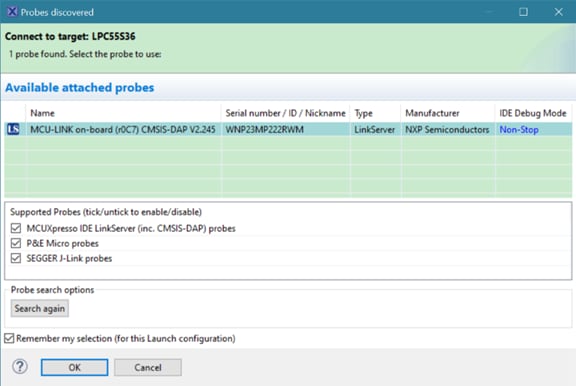

- 选择J-Link硬件调试器。
- 运行应用。
以下步骤将指导您使用Cortex-M33应用的MCUXpresso IDE来运行hello_world演示应用。MCUXpresso IDE安装参见“快速入门”指南的“2. 获取软件”。
采用IAR Embedded Workbench IDE运行演示
- 构建示例应用
- 首先解压先前下载的LPC55S36 SDK数据包。
- 打开所需的示例应用演示区。大多数示例应用演示区文件位于以下路径：

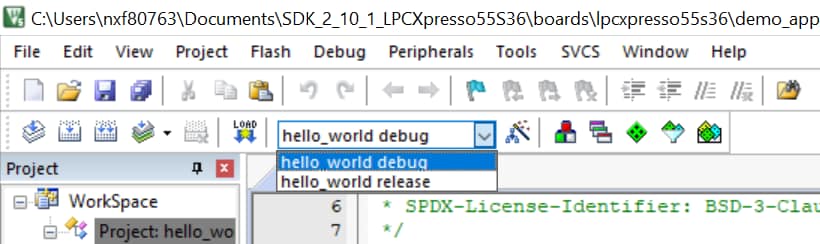

- 从下拉列表中选择所需的构建目标。在这个例子中，选择"hello_world-Debug"目标。
- 右击项目并选择“选项”，可打开项目属性。

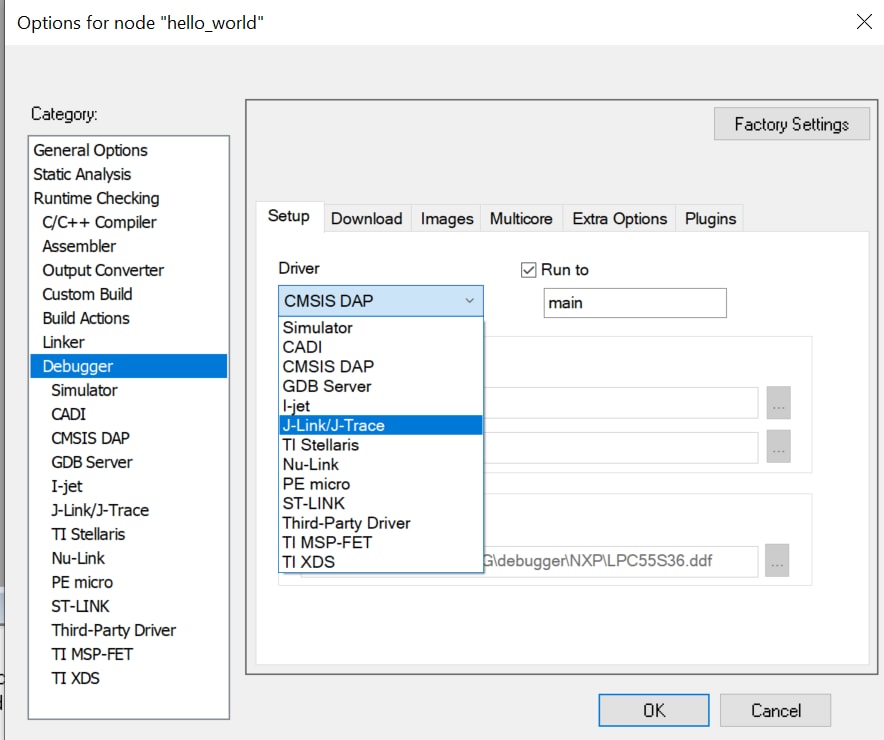

- 现在转到“调试器”部分，然后将调试器驱动程序更改为Jlink。按下OK（确定）按钮。
- 要构建应用，点击"Make"按钮（下文中用红色突出显示）。
- 构建将完成，并且不会报错。
- 运行示例应用
- 通过连接
J1“Link USB”的USB数据线将开发平台连接到PC。 - 点击"Download and Debug"按钮，将应用下载到目标。
- 然后，可将此应用下载到目标应用，并自动运行到main()函数。
- 点击"Go"按钮运行代码，以启动应用。
- hello_world应用现在正在Cortex-M33上运行。
遵循以下步骤运行hello_world应用。以下指令中涵盖了Cortex M33内核的编译和调试指令。
请使用IAR Embedded Workbench for Arm 8.50.9及以上版本。

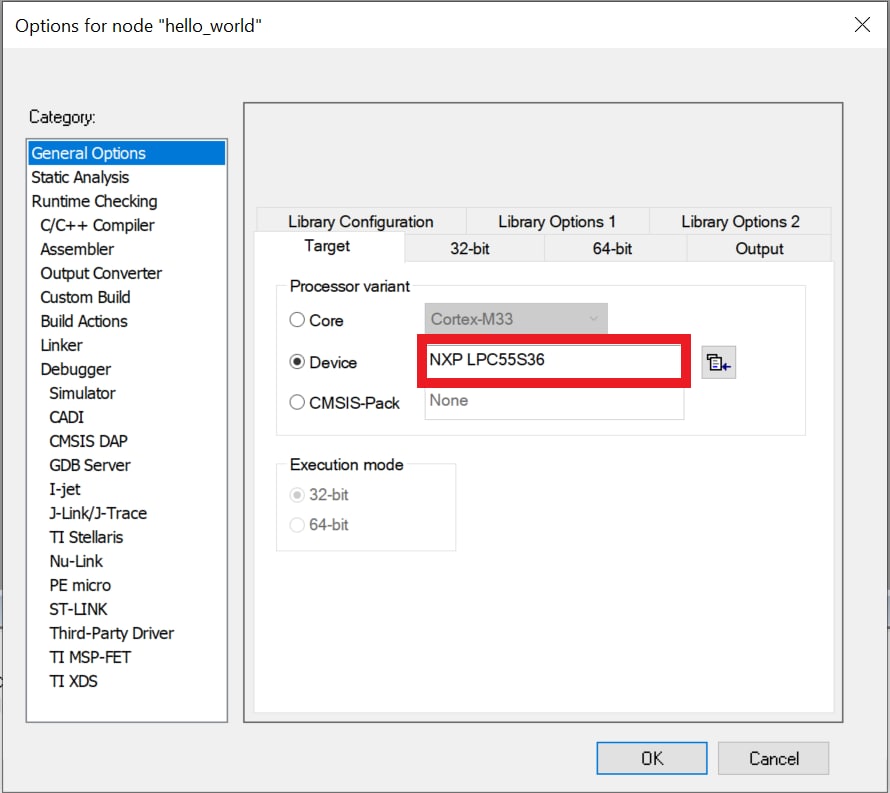

注：如出现构建错误，请确保选择了正确的板，右击project >> Options >> General Options >> Target >> Device，选择NXP LPC55S36，IAR Embedded Workbench for Arm version 8.50.9及以上版本支持本板。
在快速入门网站的步骤1.2 “Install Drivers”中，板上的MCU-LINK电路应当已经更新为可使用J-Link接口。如需了解如何使用LPCScrypt更新板上的调试固件来使用J-Link接口（如果尚未这样做的话）的详细信息，请参见“快速入门网站”中的此部分
采用Keil® MDK/µVision®运行演示
- 安装CMSIS器件包
- 打开名为µVision的MDK IDE。在IDE中，选择"Pack Installer"图标。
- 在Pack Installer窗口中，搜索“LPC55S36”以显示LPC55xx系列。点击LPC55S36名称，然后在右侧，您将看到NXP:LPC55S36_DFP包。点击器件包旁的"Install"按钮。此流程需要连接互联网才能完成。
- 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
- 构建示例应用
- 如果还未完成，在以下路径中打开所需的演示应用工作区：
- 选择调试配置。

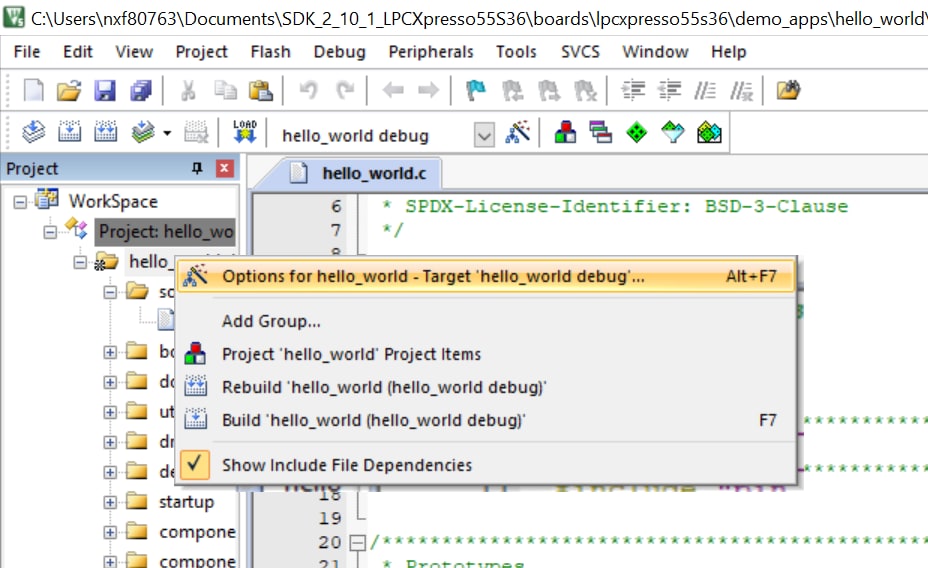

- 右击项目，并选择项目选项：

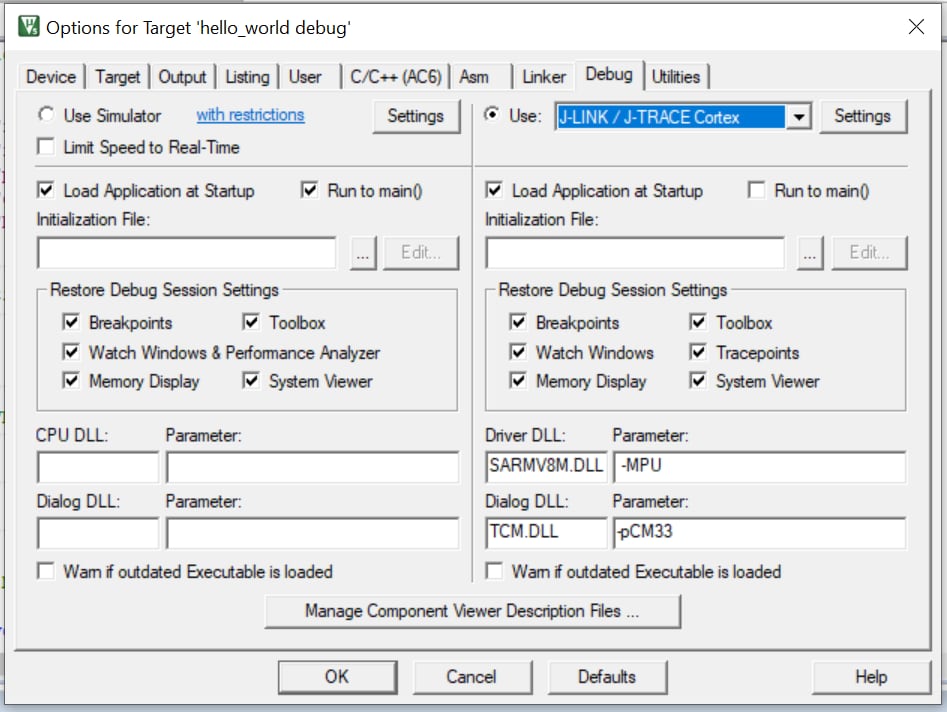

- 现在，转到“调试”选项，然后选择“J-LINK”。点击OK（确定）按钮。
- 要构建演示项目，请选择"Rebuild"按钮，用红色突出显示。
- 构建将完成，并且不会报错。
- 运行示例应用
- 将开发平台连接到您的PC，此举通过USB线缆连接板上的
J1“调试链路”完成。确保在给板供电后，从内部闪存启动硬件调试器时拔掉DFULink跳线（JP6）。 - 打开PC上的终端应用（如PuTTY或Tera Term），并连接到您之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验
- 数据位为8
- 停止位为1
- 应用构建完成后，点击"Download"按钮，将应用下载到目标。
- 点击“启动/停止调试会话”以打开调试视图。
- 点击"Run"按钮运行代码，以启用应用。
- hello_world应用现在正在运行！
安装MDK工具后，必须安装Cortex®微控制器软件接口标准（CMSIS）器件包，才能从调试角度来说完全支持该器件。这些器件包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。
请使用MDK-Arm微控制器开发套件（Keil）®5.33及以上版本。
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
此工作区文件名为
/hello_word.uvmpw
LPC55S36板出厂时预装了CMSIS-DAP调试接口。如已更改了板上的调试LPC-LINK2应用，请查看前面部分介绍的LPCScrypt教程。
修改SDK示例
此简短的视频可引导您完成此过程，或者您也可以按照以下步骤操作。
4.1 从MCUXpresso SDK克隆示例项目
选项A：使用MCUXpresso IDE来克隆示例项目。
使用MCUXpresso IDE
- 构建示例应用

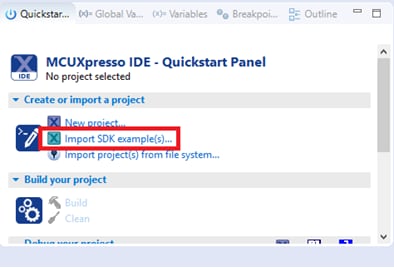

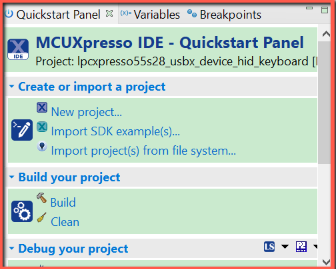

- 在左下角找到快速启动面板
- 然后点击Import SDK示例…
- 点击LPCXpresso55s36板，选择导入可在该板上运行的示例，然后点击Next（下一步）。

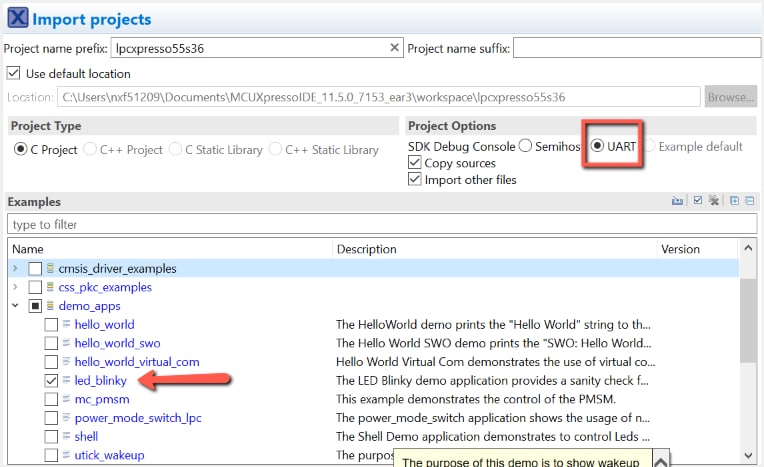

- 使用箭头按钮展开driver_examples目录，然后展开sctimer示例，并点击sctimer_pwm_with_dutycycle_change旁的复选框选择它。要使用UART进行打印（而不是默认的半主机)，请在项目选项下选择UART作为“SDK调试控制台”复选框。然后点击Finish（完成）。
- 点击“Project Explorer”视图中的“lpcxpresso55s36_led_blinky”项目，并构建、编译和运行上述的演示。
- 您将看到LED红灯在闪烁。
注：在“使用引脚工具”教程中，您将学习如何更改板的LED输出引脚。
- 终止调试会话。
以下步骤将指导您完成通用输出的操作。该示例设置了led_blinky，它会定期闪烁LED红灯。
选项B：使用MCUXpresso配置工具来克隆用于第三方IDE的现有MCUXpresso SDK示例。
使用MCUXpresso配置工具
以下步骤将指导您完成通用输出的操作。该示例设置了led_blinky。
- 打开MCUXpresso配置工具。

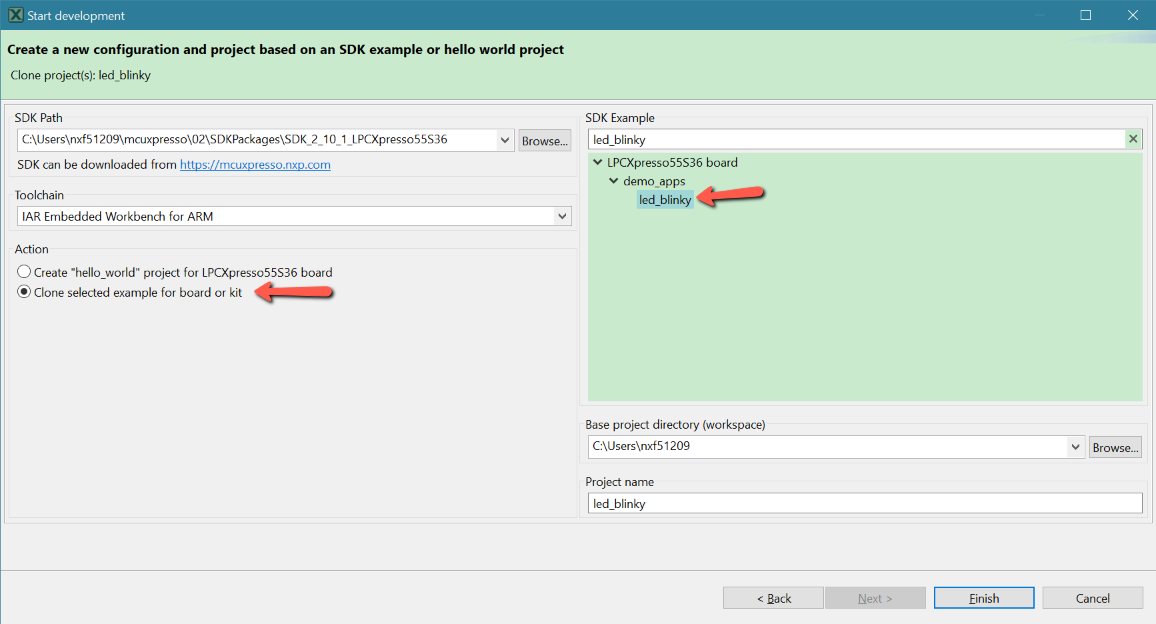

- 在出现的向导中，选择“基于SDK示例或hello word项目创建新配置”单选按钮，然后点击“下一步”。
- 在下一个窗口中，选择之前已解压的MCUXpresso SDK的位置。然后选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用，点击clone（克隆）选择示例
- 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述。
- 您将看到LED红灯在闪烁。
注：在“使用引脚工具”教程中，您将学习如何更改板的LED输出引脚。
- 终止调试会话。
选择要克隆的项目。对于这个例子，我们要使用GPIO LED输出项目。您可以在筛选框中输入“led_blinky”，然后选择“led_blinky”项目来进行筛选然后，您还可以指定克隆项目的位置和名称。然后点击Finish（完成）。
4.2 使用引脚工具
首先，我们使用属于MCUXpresso配置工具的引脚工具来显示如何在项目中添加一个新的GPIO引脚来使LED闪烁。
使用MCUXpresso IDE引脚工具
- 要打开MCUXpresso IDE中的引脚工具：
- 右击“Led_Blinky”项目, 选择 “ConfigTools”，然后点击“Pins”，即可打开引脚工具。

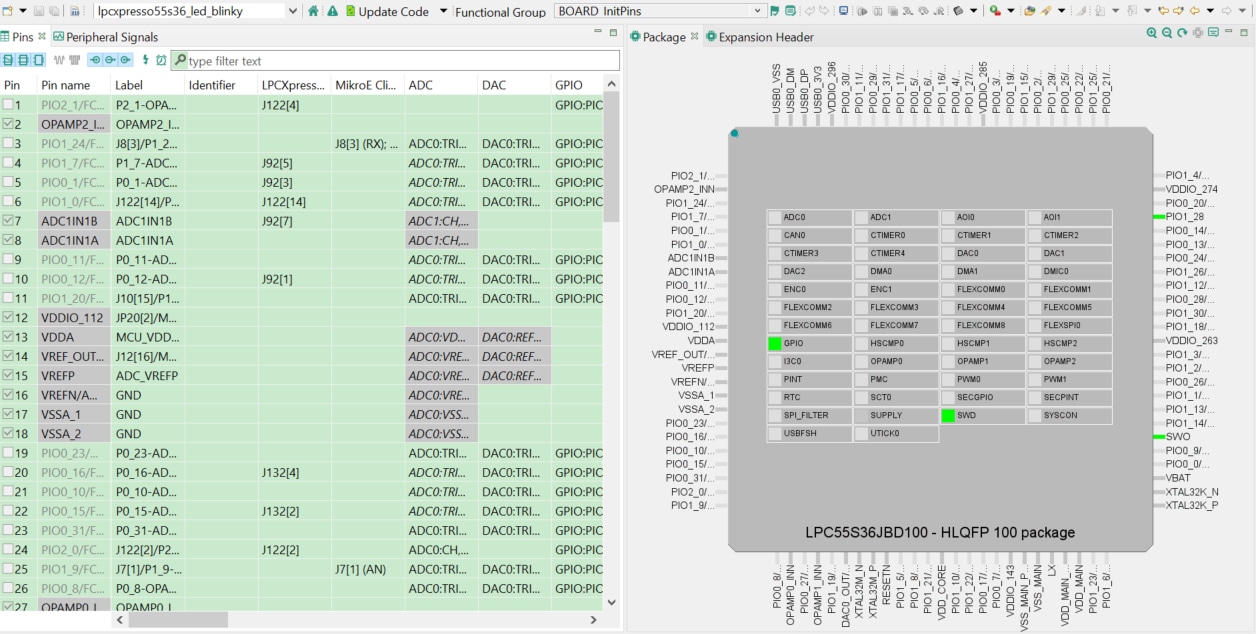

- 引脚工具现在应该显示led_blinky项目的引脚配置。
- 使用引脚工具修改LDE已连线的引脚：
- 我们将在指南的剩余部分使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。在引脚视图中，取消选中“显示专用引脚”和“显示未连线的引脚”复选框，以仅查看已连线的引脚。已连线的引脚在引脚名称旁留有一个绿色勾选框。为每个已布线的引脚所选的功能以绿色突出显示。

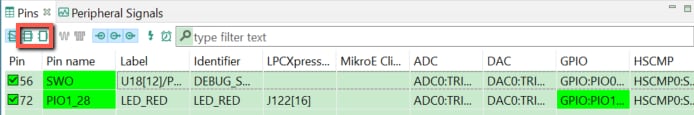

- 在当前配置中，PIO1_28被路由为RED_LED。让我们禁用PIO1_28，并更改PIO0_22的复用设置，以使用其GPIO功能。
- 点击GPIO列下的“GPIO”字段，可禁用PIO1_28。将出现一个新窗口。然后，该引脚将被禁用（引脚将不再具有勾选框），并从列表中消失。

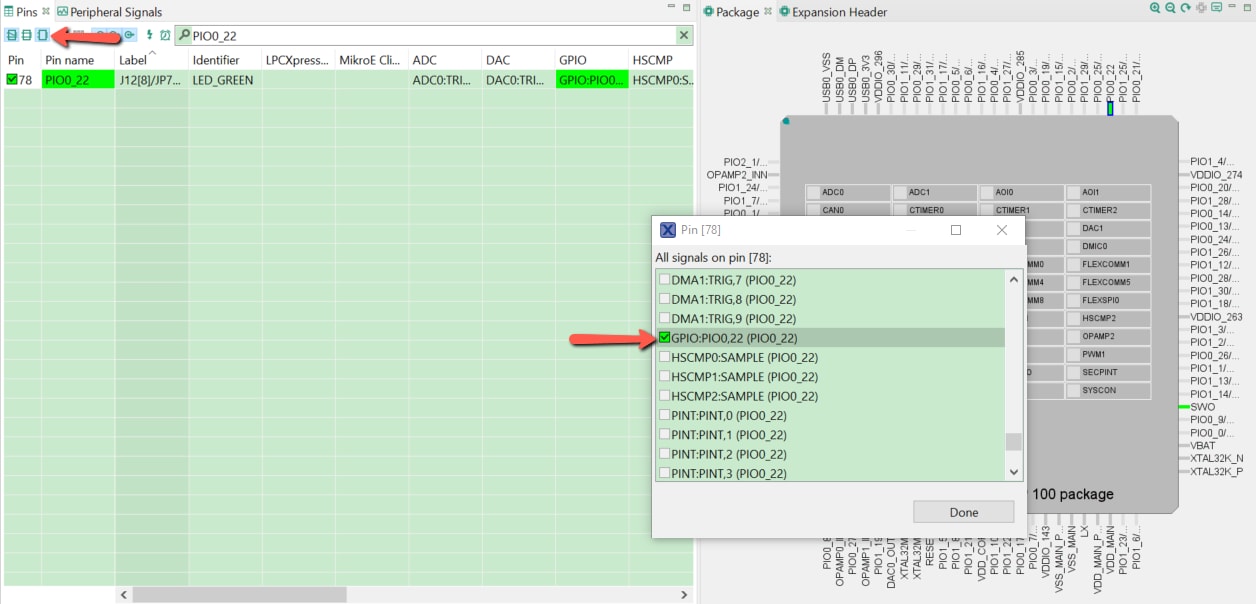

- 现在，将PIO0_22路由为GPIO。首先，选择“显示未连线的引脚”，以便重新显示所有引脚。然后，在引脚视图中搜索PIO0_22。最后，点击GPIO列下的框。该框将以绿色突出显示，并在引脚旁边显示勾选。
- 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”。

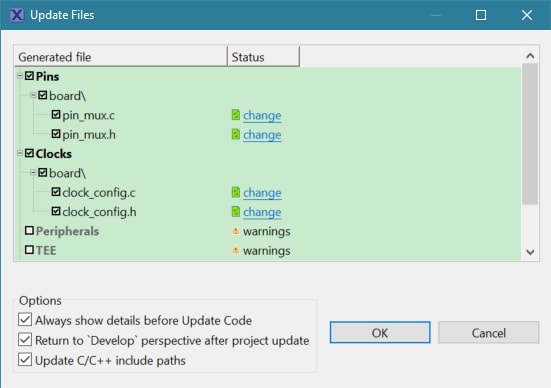

- 弹出的屏幕将显示正在更改的文件，您可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。注：时钟文件也可能被标记为正在更新，因为标题已被更改。
- 打开led_blinky.c文件，并将宏BOARD_LED_RED_GPIO_PORT更改为BOARD_LED_GREEN_GPIO_PORT，且将 BOARD_LED_RED_GPIO_PIN更改为BOARD_LED_GREEN_GPIO_PIN。
- 按照上一节所述构建并下载项目。
- 运行应用。您现在将看到LED绿灯在闪烁。
- 终止调试会话。
4.3 取得成功
启动选项
| 文档和视频 | 应用笔记软件（如适用） | 说明 |
|---|---|---|
| 使用辅助引导加载程序更新固件 | 应用笔记软件 | 它在LPC55xx上实现了一个简单的双映像更新示例 |
外部存储器
| 文档和视频 | 应用笔记软件（如适用） | 说明 |
|---|---|---|
| LPC553x/LPC55S3x的FlexSPI CoreMark性能 | 本文档重点介绍如何移植CoreMark项目并在外部FlexSPI接口上运行，包括八线NOR Flash和HyperRAM | |
| Cortex-M33上的LPC553x/LPC55S3x CoreMark移植指南 | 应用笔记软件 | 本应用笔记介绍如何将CoreMark代码移植到LPC553x/LPC55S3x。 |
| LPC553X FLEXSPI存储器管理 | 培训视频涵盖了FlexSPI的基础知识以及如何使用并扩展系统存储器。 |
MCUXpresso SDK示例
- FlexSPI八线DMA传输示例
-
如何在轮询中使用FlexSPI驱动程序。
路径：
\boards\lpcxpresso55s36\driver_examples\flexspi\octal\dma_transfer - FlexSPI八线轮询传输示例
-
如何在轮询中使用FlexSPI驱动程序。
路径：
\boards\lpcxpresso55s36\driver_examples\flexspi\octal\polling_transfer - FlexSPI八线断电示例
-
如何在轮询中使用FlexSPI驱动程序。
路径：
\boards\lpcxpresso55s36\driver_examples\flexspi\octal\power_down
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些常见的外部存储器示例。
电源管理
| 文档和视频 | 应用笔记软件（如适用） | 说明 |
|---|---|---|
| 如何让计算机通过USB关闭MCU来省电（LPC553x） | 本应用笔记介绍了USB挂起/恢复、远程唤醒相关知识，以及如何使用LPC553x MCU USB模块来实现该功能。 | |
| 使用LPC553x/LPC55S3x系列的DC-DC和LDO功能 | 本应用笔记提供了LPC553x/LPC55S3x器件上的内部DC-DC转换器和内部LDO稳压器的硬件设计指南。 | |
| MCU-Link能量测量功能 | 本文档展示了使用LPC55S3x-EVK的在不同功率设置下的MCU-Link结果。 | |
| 低功耗模式和唤醒时间 | 应用笔记软件 | 本应用笔记介绍了LPC553x/LPC55S3x系列的各种低功耗模式。 |
| 在LPC5500上使用FreeRTOS Tickless模式 | 本应用笔记介绍了如何实现FreeRTOS Tickless模式。 | |
| LPC553X参考电压 | 培训视频概要介绍了LPC55S3x/3x中VREF模块。 | |
| LPC553X电源管理 | 培训视频回顾了该器件电源架构的不同电源状态、电源和功能。 |
安全和完整性
| 文档和视频 | 说明 |
|---|---|
| 在有TrustZone的LPC55Sxx系列微控制器上使用FreeRTOS | 本文档以LPC55S69为例，介绍如何在支持TrustZone的ARMv8-M处理器中使用FreeRTOS。 |
| 恩智浦和IAR Systems为您的应用构建正确的安全级别助力 | 在本次培训中，恩智浦和IAR Systems的专家将概要介绍C-Trust，向您展示如何利用可用功能并实现“开箱即用的安全”。 |
安全
| 文档和视频 | 说明 |
|---|---|
| LPC553x MCU的IEC 60730 B类软件开发指南 | 本应用笔记的主要目的是帮助客户加快基于LPC553x MCU的产品的软件开发和认证流程 |
MCUXpresso SDK示例
- IEC60730B_Example_User_Guide_LPC55Sxx_v4_2
-
本示例用户指南介绍了如何正确设置硬件以及如何将示例代码与IEC60730B安全库结合使用。
路径：
\docs\safety - IEC60730B_Library_User_Guide_CM33_v4_2
-
每个测试的单独章节中全面介绍了相应测试的测试架构、实施、测试和验证。
路径：
\docs\safety - 安全内核自检示例
-
本例演示了IEC60730B的内核自检。
路径：
\boards\lpcxpresso55s36\demo_apps\safety_iec60730b
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些常见的外部存储器示例。
有线通信
| 文档和视频 | 应用笔记软件（如适用） | 说明 |
|---|---|---|
| 使用LPC553x/LPC55S3x构建I3C传感器网络 | 应用笔记软件 | 本应用笔记介绍了如何使用LPC553x/LPC55S3x I3C控制器作为主控制器，充分利用I3C的一些关键功能（如DAA和IBI），以及如何构建传感器网络并与网络上的从传感器进行通信 |
| LPC553x/LPC55S3x无晶体USB解决方案 | 应用笔记软件 | 本节介绍为LPC553x/LPC55S3x系列实现无晶体USB全速操作所需的步骤。 |
| LPC553x/LPC55S3x无晶体USB解决方案 | I3C的培训视频，包括规格和功能以及相较于I2C的优势。 |
多核与硬件加速
| 文档和视频 | 应用笔记软件（如适用） | 说明 |
|---|---|---|
| 面向恩智浦使用PowerQuad的LPC553x/LPC55S3x的数字信号处理 | 应用笔记软件 | PowerQuad协处理器是一种DSP加速器，可帮助CPU内核执行矩阵计算、滤波和变换函数（包括FFT）等数学运算。 |
| 使用LPC5500上的PowerQuad和CMSIS-DSP计算FFT | 应用笔记软件 | 本应用笔记介绍使用PowerQuad的定点FFT和浮点FFT。 |
MCUXpresso SDK示例
- Powerquad示例
-
为不同的数学算法提供了大量的powerquad示例。
路径：
\boards\lpcxpresso55s36\driver_examples\powerquad
音频
| 文档和视频 | 说明 |
|---|---|
| 5.1声道音频解决方案在LPC55xx上的实现 | LPC55S69的板载DSP加速器非常适合USB音频应用。 |
MCUXpresso SDK示例
- 音频示例
-
maestro_demo应用利用Maestro音频框架库演示了Arm cortex内核的音频处理功能。
路径：
\boards\lpcxpresso55s36\audio_examples - USB音频示例
-
列举录制或播放设备的裸机和FreeRTOS示例。
USB设备：音频生成器、音频扬声器、复合隐藏音频
USB主设备：音频扬声器路径：
\boards\lpcxpresso55s36\usb_examples
显示器和显卡
MCUXpresso SDK示例
- emWin GUI演示
-
演示emWin库的图形小部件。
路径：
\boards\lpcxpresso55s36\emwin_examples - USB音频示例
-
展示LVGL小部件的演示应用。
路径：
\boards\lpcxpresso55s36\littlevgl_examples
工具和参考
恩智浦微控制器的图形用户界面（GUI）了解有关恩智浦微控制器GUI选项的更多信息。
采用恩智浦LPC55S69-EVK的Adafruit触摸LCD上的开源LittlevGL GUI库使用电容式触摸和MCULib驱动Adafruit LDC显示屏。
LVGL开源图形库LVGL是一个免费的开源嵌入式图形库，它提供创建嵌入式GUI所需的功能，具有易于使用的图形元素、精美的视觉效果和低内存占用。
GUI Guider是恩智浦提供的用户友好型图形用户界面开发工具，可通过开源LVGL图形库快速开发高品质的显示。
恩智浦emWin库恩智浦与SEGGER Microcontroller合作，提供二进制形式的高性能emWin嵌入式图形库，供恩智浦任何Arm Cortex-M微控制器免费商用。
使用emWin和AppWizard开发GUI如何使用AppWizard的不同功能创建基于emWin的完整的、随时可以运行的项目。
摄像头接口
| 文档和视频 | 说明 | |
|---|---|---|
| AN12868：LPC55(S)xx中的摄像头接口 | 应用笔记软件 | 介绍摄像头接口、功能和API例程及演示。 |
电机控制
| 文档和视频 | 应用笔记软件（如适用） | 说明 |
|---|---|---|
| LPC55S3x的步进电机控制 | 应用笔记软件 | 本应用笔记介绍了配备两块FRDM-MC-LVPMSM板的LPC55S36 EVK上双极步进电机的开环控制。 |
| LPC553x/LPC55S3x的双伺服电机演示 | 应用笔记软件 | 本应用笔记介绍了使用恩智浦LPC553x/LPC55S3x处理器的双伺服演示。 |
| LPC553x/LPC55S3x的BLDC电机控制演示 | 应用笔记软件 | 本应用笔记介绍了基于恩智浦LPC553x/LPC55S3x处理器的带有霍尔传感器的三相无刷直流电机（BLDC）控制技术 |
| FreeMASTER四部分在线课程系列 | 介绍摄像头接口、功能和API例程及演示。 |
MCUXpresso SDK示例
- PMSMLPC55S36EVK
-
本用户指南介绍了三相永磁同步电机（PMSM）的传感器以及无传感器电机控制软件的实现。
路径：
\docs\MC - PMSM示例
-
此示例演示了双永磁同步电机（PMSM）的控制。
路径：
\boards\lpcxpresso55s36\demo_apps\mc_pmsm\pmsm_enc - 双PMSM示例
-
此示例演示了双永磁同步电机（PMSM）的控制。
路径：
\boards\lpcxpresso55s36\demo_apps\mc_pmsm\pmsm_enc_dual - PMSM OPAMP示例
-
此示例演示了如何使用OPAMP控制永磁同步电机（PMSM）。
路径：
\boards\lpcxpresso55s36\demo_apps\mc_pmsm\pmsm_enc_iopamp
工具和参考
FreeMASTER操作方法工程师使用FreeMASTER工具的入门指南。
FreeMASTER 3.0安装指南本文将指导您完成FreeMASTER 3.0的安装过程。
RTCESL库：从基础数学运算到高级数学变换，再到高级观测器，这一组算法不仅可以方便地用在复杂的实时控制应用中，而且也能适用于我们的电机控制参考设计。
模拟
| 文档和视频 | 应用笔记软件（如适用） | 说明 |
|---|---|---|
| OPAMP在LPC553x/LPC55S3x中的使用情况 | 应用笔记软件 | 本应用笔记涵盖了OPAMP的各个方面及其在LPC55S3x中的不同用途。 |
| LPC553x/LPC55S3x高速比较器——高级功能评估 | 应用笔记软件 | 本应用笔记介绍了LPC55S3x器件的高级比较器功能。 |
| LPC553x/LPC55S3x高速比较器——基本功能评估 | 应用笔记软件 | 本应用笔记介绍了系统设计人员在使用LPC553x/LPC55S3x系列微处理器实施HSCMP设计时应考虑的各种设计标准。 |
| 具有硬件触发器和ADC计算器工具的LPC553x/LPC55S3x ADC | 应用笔记软件 | 本应用笔记介绍了LPC553x/LPC55S3x器件提供的ADC功能以及计算采样时间或源阻抗的附加工具 |
| LPC 553X模拟 | 培训视频回顾了LPC55S3x/3x中模拟模块的概述。 | |
| LPC553X 12位通用低功耗DAC | 培训视频回顾了DAC模块的详细信息。 |
