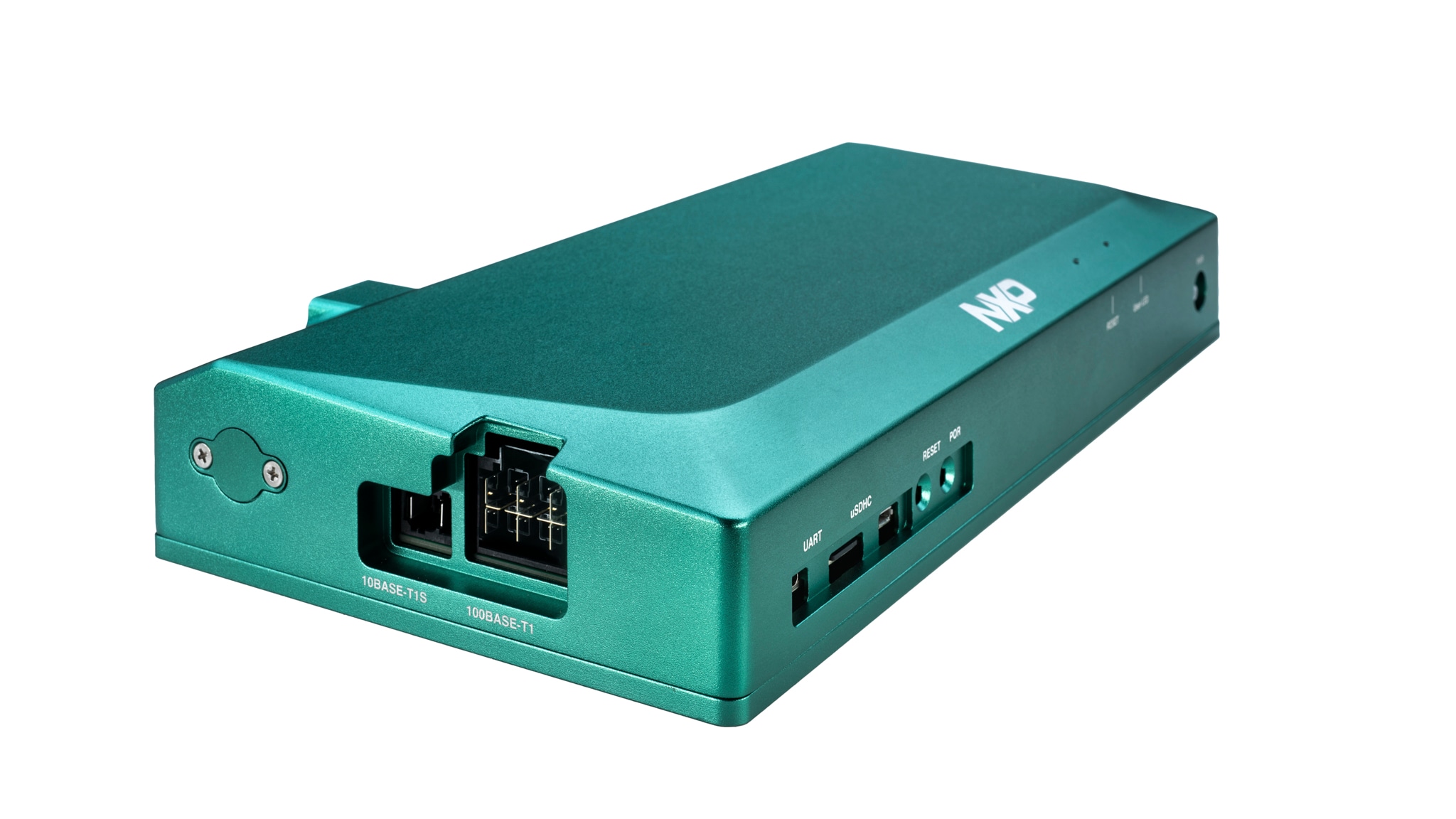

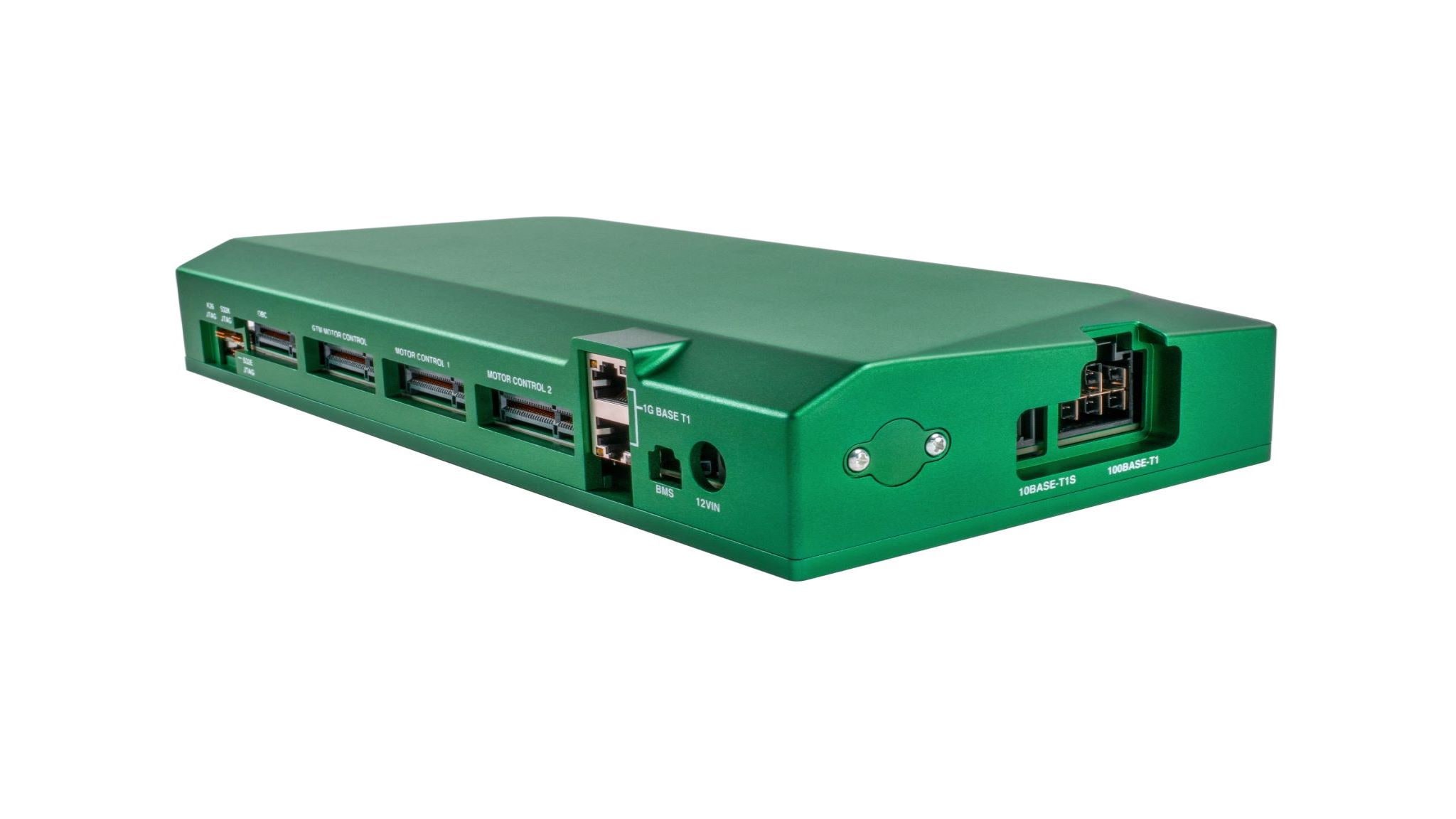

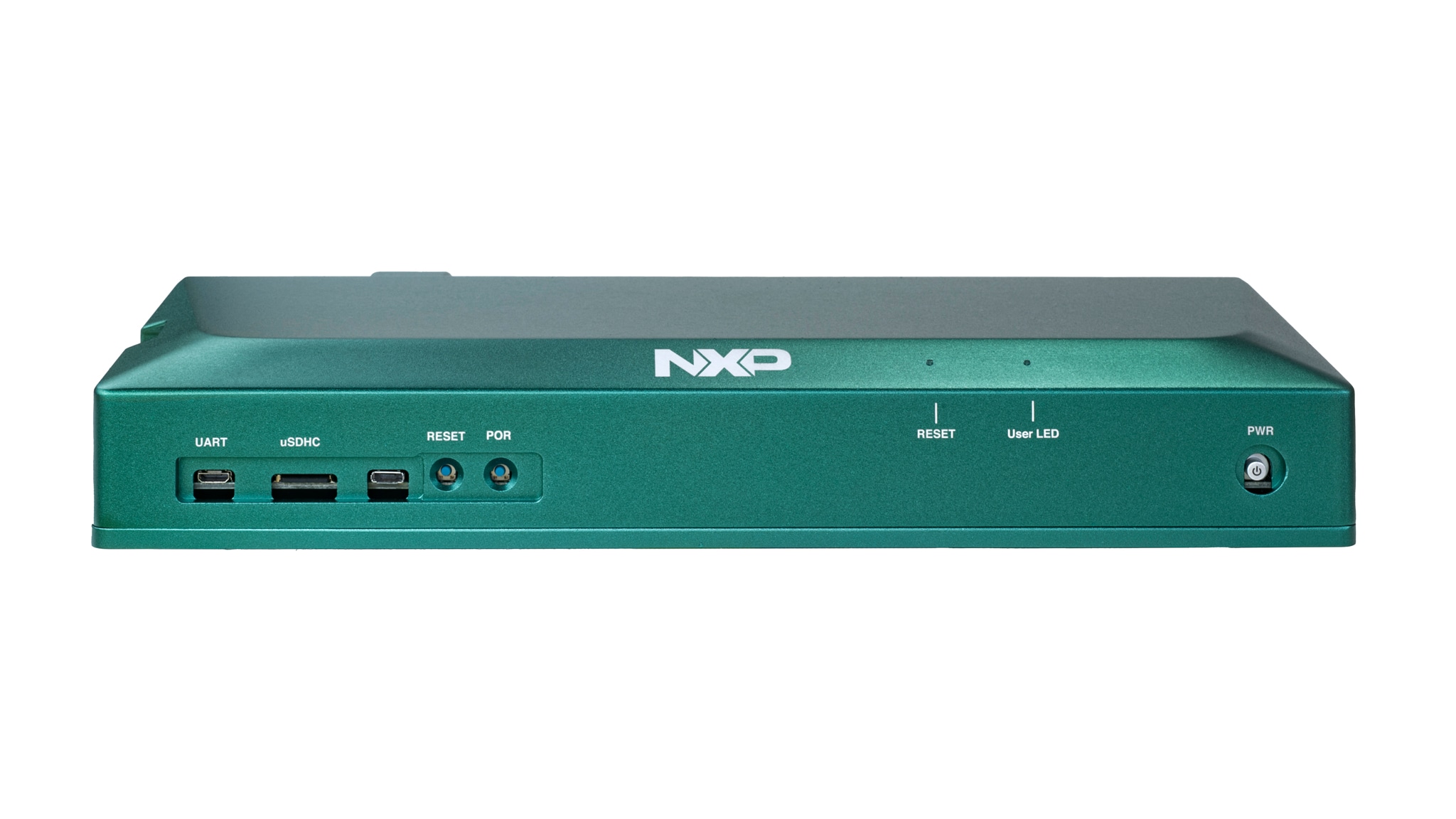

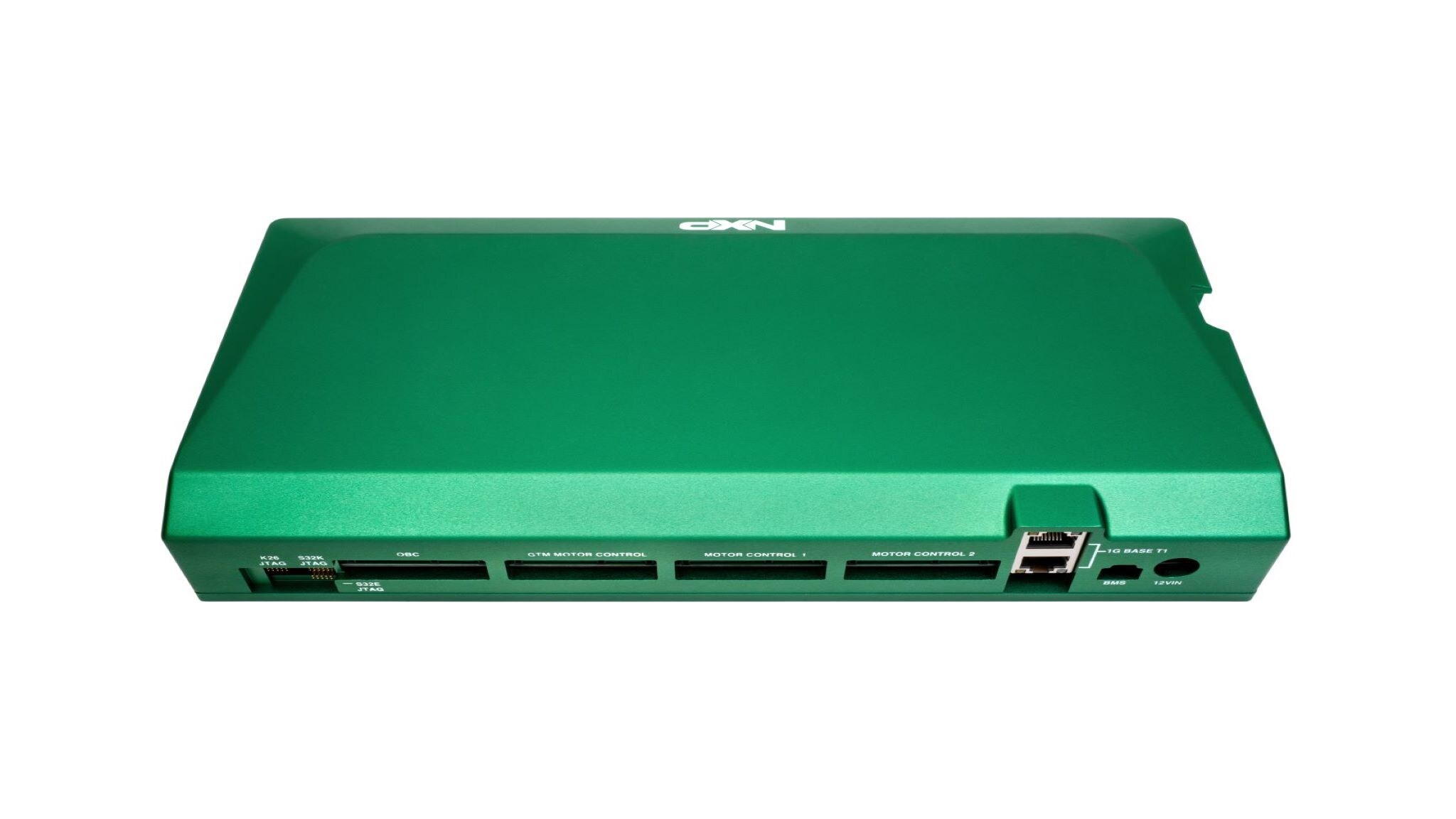

GreenBox 3实时开发平台

GREENBOX-3
  • 试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更,恕不另行通知。如需了解更多信息和样品供货情况,请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

产品详情

框图

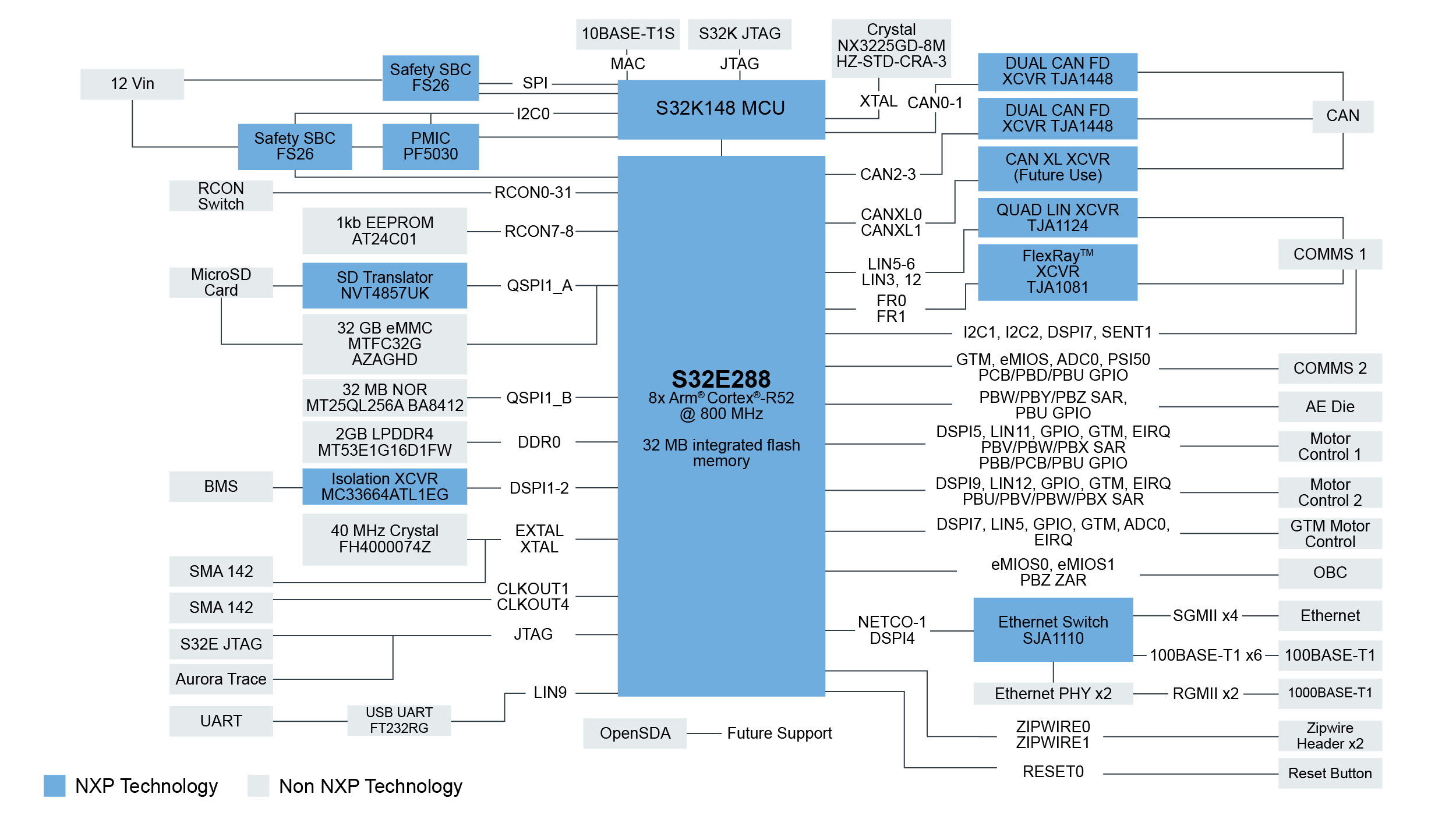

GreenBox 3实时开发平台结构框图

GreenBox 3 Real-Time Development Platform Block Diagram

支持的器件

接口

汽车以太网交换机

FlexRay收发器

单通道和多通道LIN收发器

处理器和微控制器

S32K汽车通用MCU

S32Z和S32E实时处理器

功能

处理器

  • S32E288实时处理器

微控制器

  • S32K148通用微控制器

存储器

  • 32 MB集成闪存
  • 2 GB LPDDR4 DRAM
  • 32 GB eMMC 5.1闪存
  • 1 kb (128 B)串行EEPROM
  • 微型SD卡插槽

通信

  • CAN加速器:灵活的低延迟通信引擎(FlexLLCE)

网络

  • SJA1110A 10端口汽车TSN以太网交换机
  • TJA1448双高速CAN
  • TJA1081 FlexRay
  • 专用双电机控制和电池管理电路及连接器
    • 用于BMS的MC33664隔离网络高速收发器

以太网接口

  • 10BASE-T1S、6个千兆级以太网和6个100BASE-T以太网

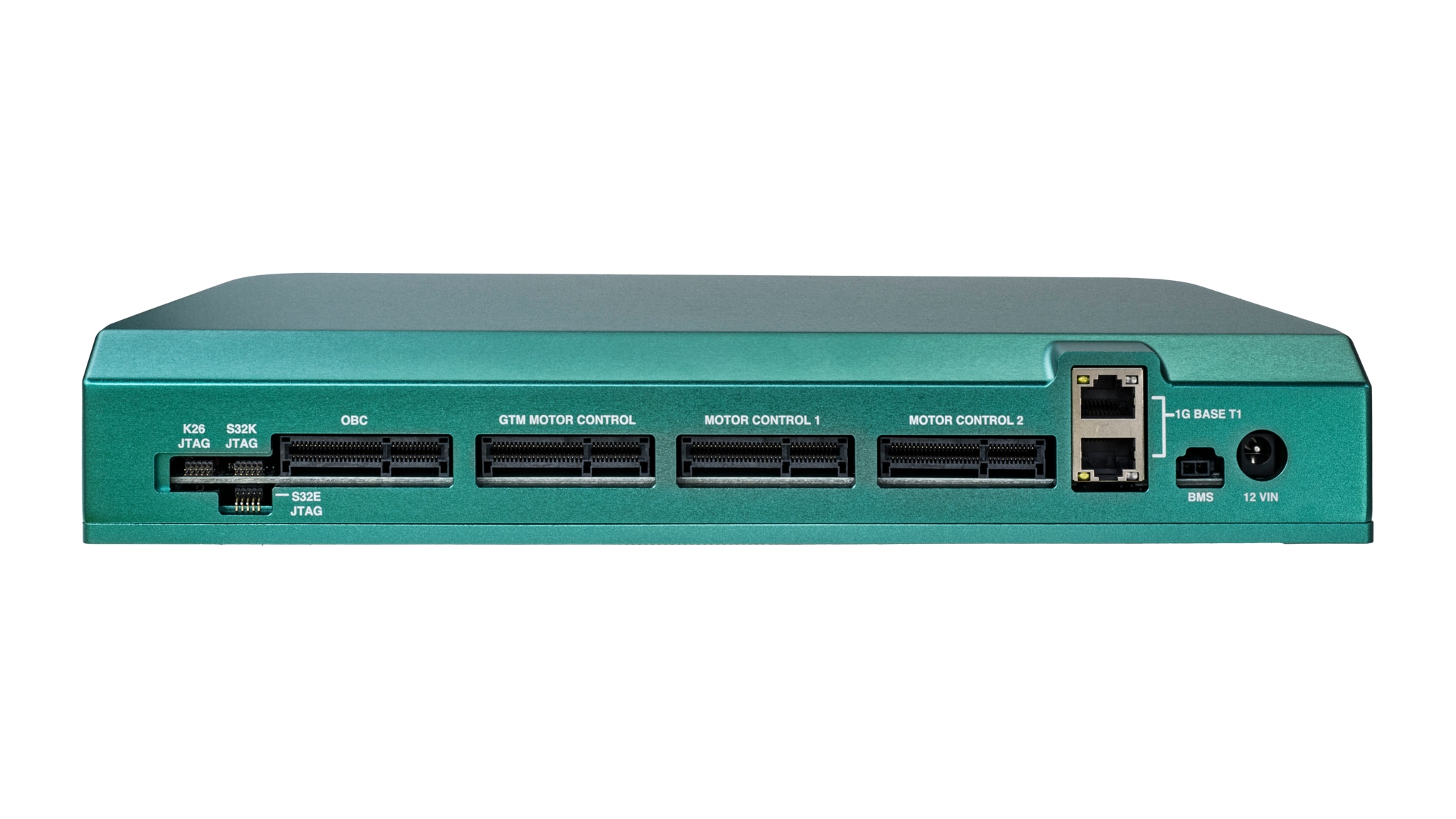

连接器

  • 通信接口:
    • CAN FD, CAN XL, FlexRay, LIN, SENT, 其他接口:DSPI, I3C, DSPI, PSI5, SPI, UART, Zipwire JTAG和OpenSDA调试及Aurora跟踪接口

电源

  • +12 Vdc输入电压,带全稳压开关电源

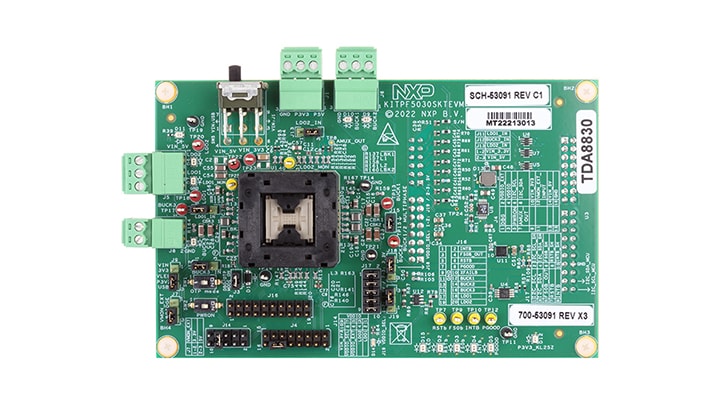

    • 电源管理(FS26/FS86/PF5030)

安全

  • 先进的安全功能和故障恢复功能
  • 通过ISO 26262:2018认证的ASIL D应用
