GreenBox 3实时开发平台快速入门

打开GreenBox 3的包装后，请注意，前面板连接器上标有“uSDHC”插槽中已经插入了SD卡。SD卡内包含一个基础软件项目，该项目执行最低限度的初始化，以启动S32E288处理器的所有内核。它通过UART与主机PC进行通信，并切换GPIO引脚，使GreenBox 3前面板连接器上的用户LED指示灯闪烁。

2.1 接通电源

GreenBox 3的包装组件中还包括一个12V DC电源。按照下图所示，将板连接到12V DC电源。请暂时关闭板的电源。

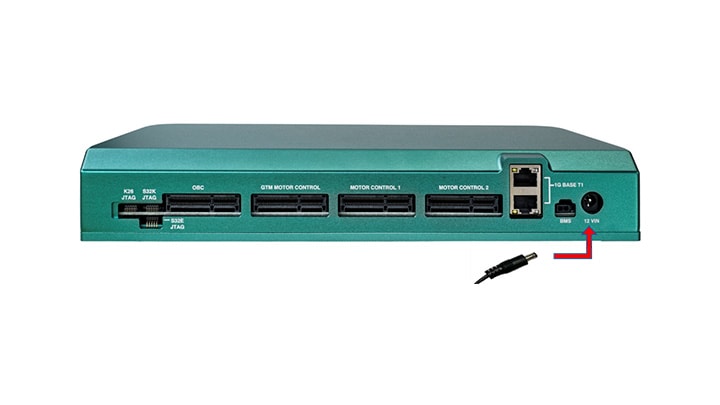

图2 DC电压圆柱形插孔，箭头指向GreenBox 3中的输入电源插入点。

2.2 连接USB线缆

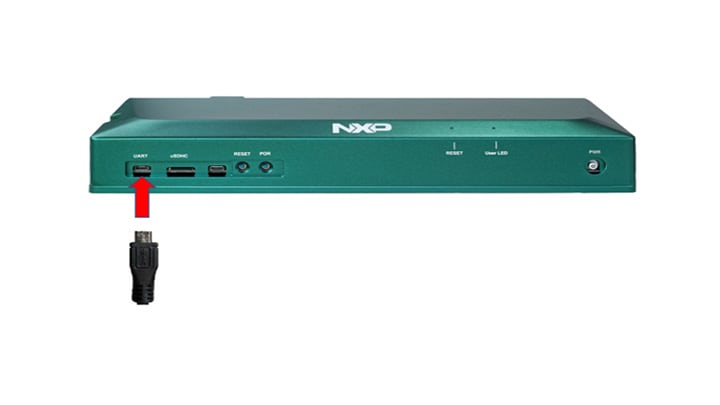

在GreenBox 3的正面，将USB电缆的一端插入“UART”连接器。将USB电缆的另一端插入电脑。

注：如果PC没有自动为GreenBox 3配置虚拟COM端口，请参阅本指南的教程部分，了解虚拟COM端口配置步骤。

2.3 启动首选串行终端

安装并打开任意串行通信终端。对终端进行如下配置：

• 波特率为115200
• 数据位为8
• 无奇偶校验位
• 停止位为1

注：如果PC尚未安装串行终端，请参阅本指南的教程部分，正确安装串行终端。

2.4 给设备通电

按下电源(PWR)按钮打开设备电源。

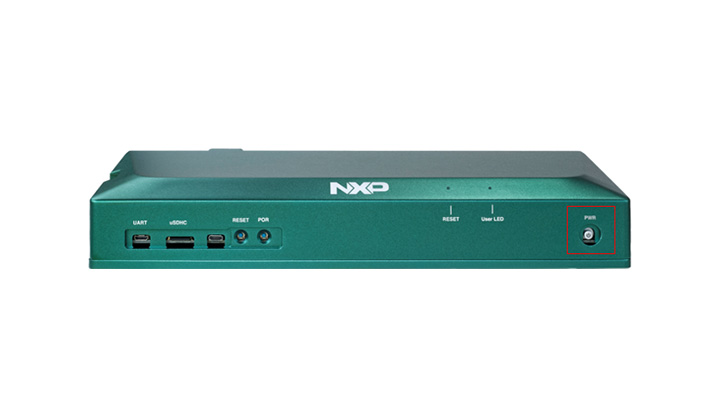

图3. GreenBox 3的正面，红色方框所示为电源按钮。

2.5 观察

终端窗口上将显示“Hello From GreenBox 3！”的问候语。请注意，终端将提示按任意键。一旦按下任意键盘键，程序的其余部分就会执行，使用户LED指示灯闪烁。

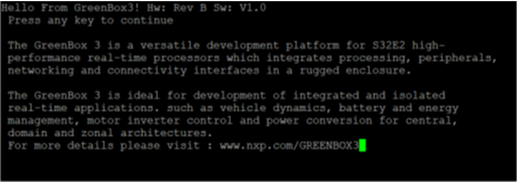

图4. 黑色屏幕，显示GreenBox 3的欢迎信息(白色文本)。

GreenBox 3机箱中包含印刷电路板(PCB)。要访问该PCB、跳线设置和其他外设，请使用六角扳手/内六角扳手卸下机箱底部的四颗螺丝。卸下螺丝后，即可完全访问GreenBox 3的所有组件。

3.1 GreenBox 3 PCB

GreenBox 3中有多个集成电路(IC)，每个电路都提供特定功能，帮助简化基于GreenBox 3的开发。如需更深入了解这些IC、跳线说明、软件访问及其他外设信息，请参考GreenBox 3用户手册。

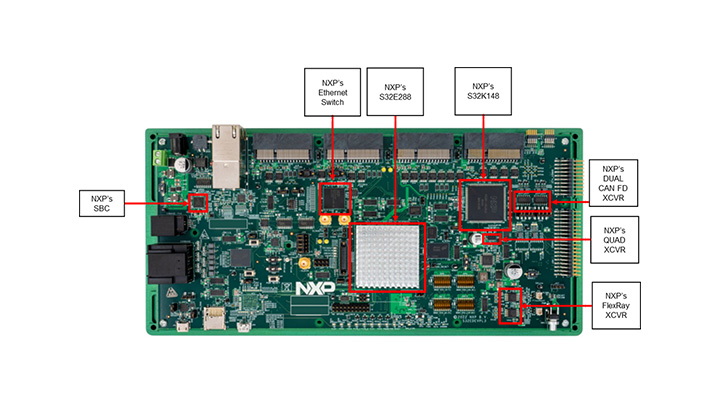

图5. GreenBox 3的印刷电路板，红框标注恩智浦集成电路。

虚拟COM端口启用

此步骤仅适用于PC未自动为GreenBox 3的UART配置或提供COM端口的情况。如首次使用虚拟COM端口，则需要在PC上进行相应配置。请使用以下链接：

在安装程序提示时，按照必要的步骤进行操作。

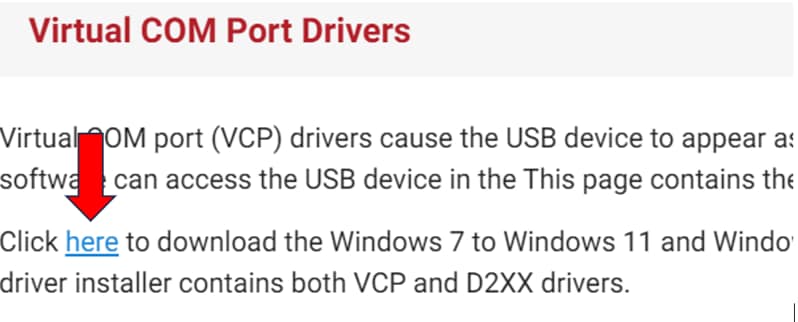

图6. 红色箭头指向虚拟COM端口配置的下载链接。

安装串行终端

此步骤仅适用于PC未自动为GreenBox 3的UART配置或提供COM端口的情况。如首次使用虚拟COM端口，则需要在PC上进行相应配置。请使用以下链接：下载串行终端

在安装程序提示时，按照必要的步骤进行操作。

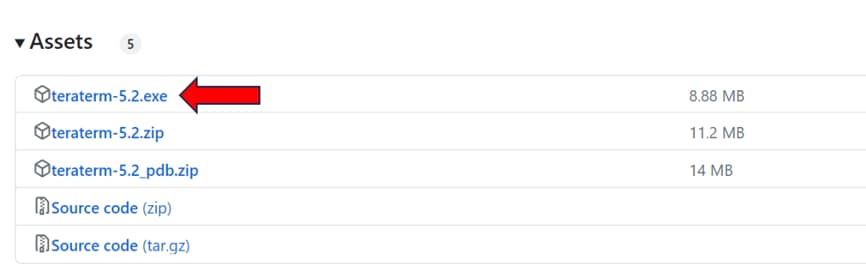

图7. 左指红色箭头为正确的终端下载链接。
