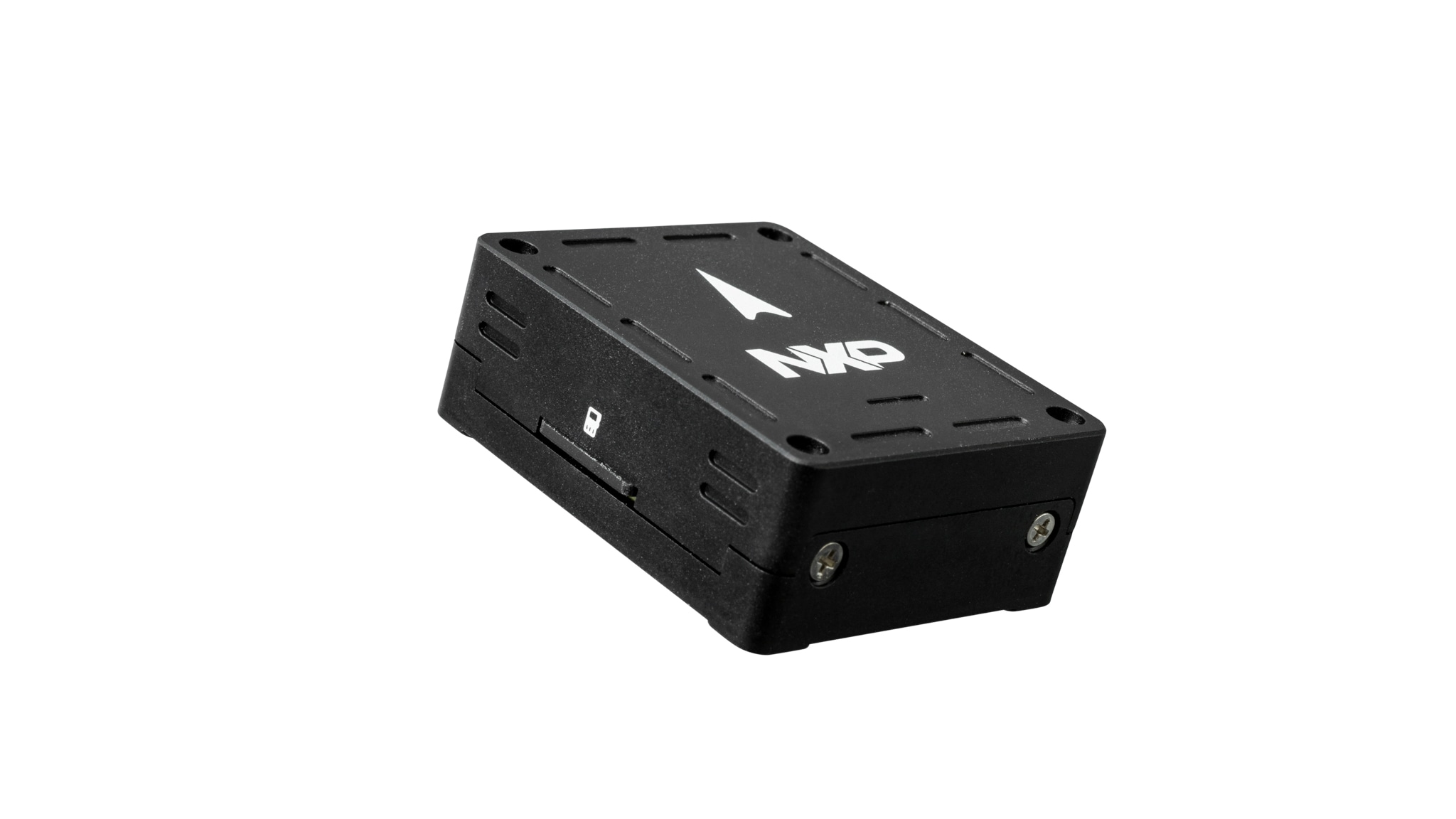

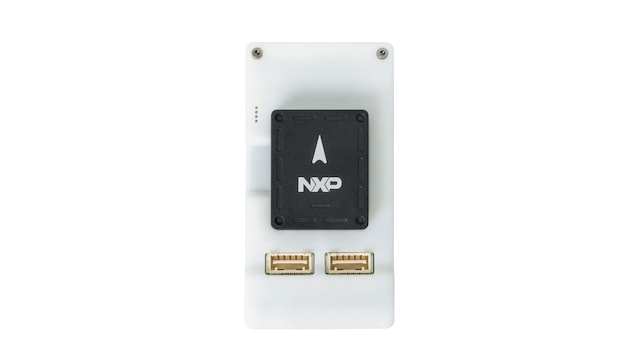

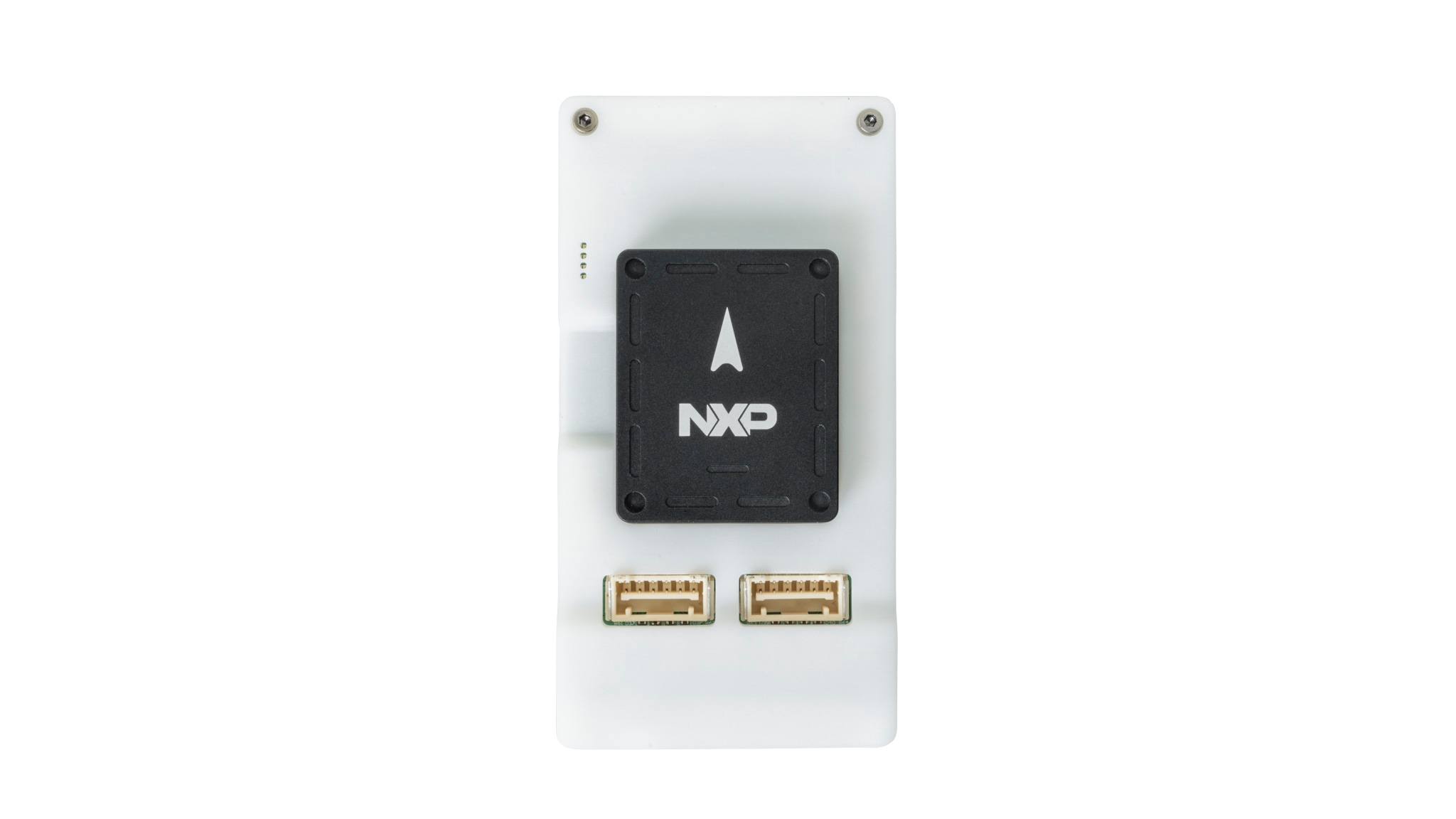

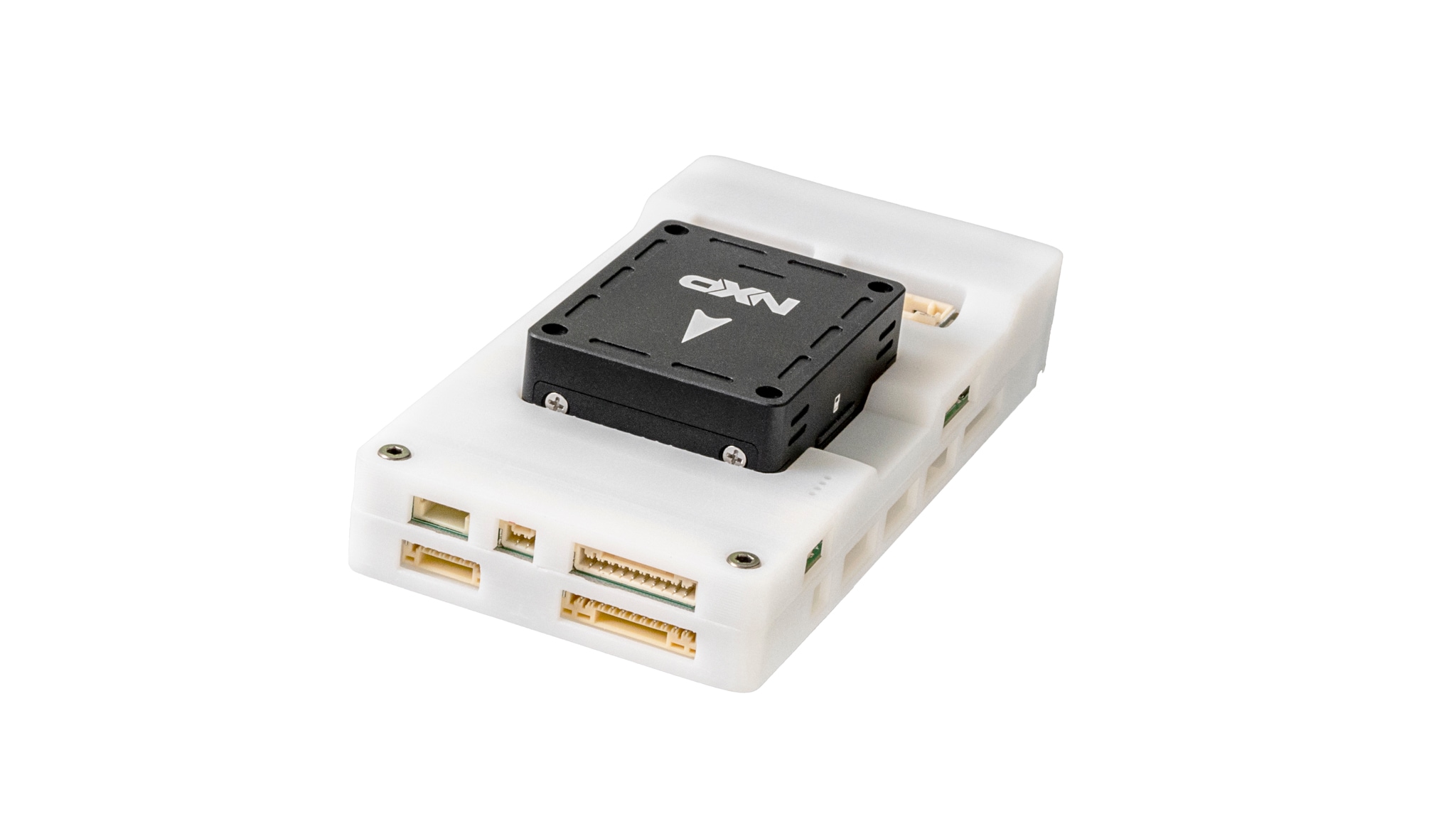

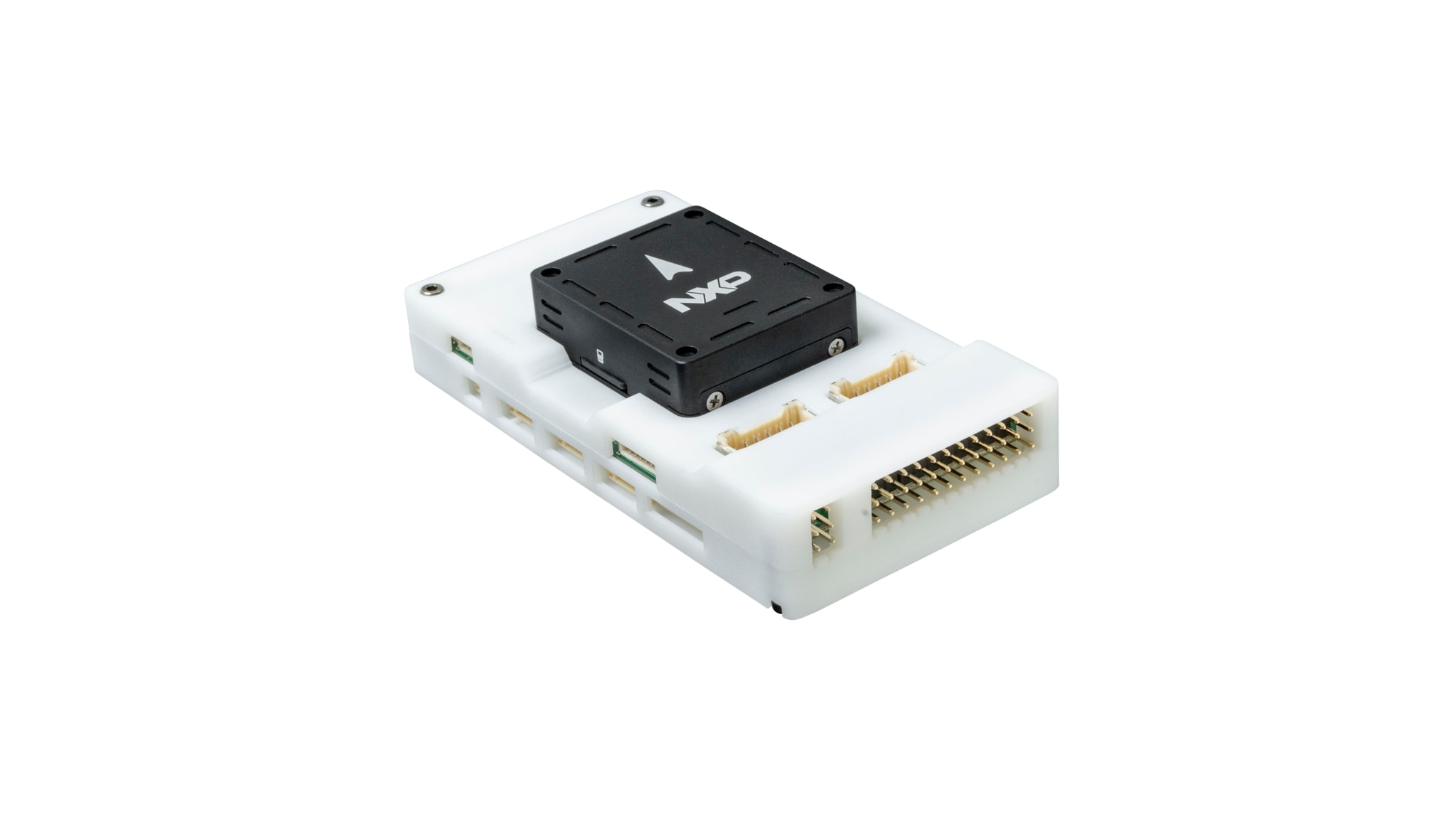

Name: 实时运动控制单元VMU
Price: 300.00 USD
Availability: BackOrder

产品详情

框图

选择框图:

实时运动控制单元框图
无人机系统结构框图

实时运动控制单元框图

Real-Time Vehicle Management Uni Block Diagram

无人机系统结构框图

获取框图PDF

支持的器件

处理器和微控制器

i.MX RT跨界MCU

i.MX-RT1170: i.MX RT1170：1GHz跨界MCU，配备Arm® Cortex®内核

安全和身份验证

身份验证

SE051H: EdgeLock^®SE051H：通过NFC进行Matter认证的安全芯片

接口

CAN信号提升

TJA1462: 具有待机模式的CAN信号质量提升(SIC)收发器

汽车以太网PHY

TJA1103: TJA1103，符合ASIL B安全标准的汽车以太网100BASE-T1 PHY收发器

特性

功能

成熟的企业友好型开源软件提供企业支持：PX4、QGroundControl
Zephyr+Cognipilot支持实时载具控制，包括漫游车、AGV和其它机器人
机身：支持四轴飞行器、六轴飞行器、VTOL等的FMU配置。
开放灵活的开发——适用于裸机或其它载具协议栈。添加具有视觉功能的配套计算机(如NavQPlus)，以及GPS、RTK-GPS、UWB、遥测无线设备、LTE、低功耗蓝牙、雷达、超声波、激光雷达等外设
具有信号提升CAN物理层的三重CAN-FD(SIC)
高带宽汽车双线100Base-T1以太网
RC无线S-BUS接口。支持双向D-Shot PWM
USB-C、I2C、SPI、双GPS接口
用于遥测无线设备和控制台的多个UARTS
12个PWM输出
带D-Shot的RC无线接口
符合PX4 V6X-RT(V6X)标准的外形尺寸

支持和软件

支持Zephyr RTOS 和CogniPilot运动控制软件
支持PX4 / Pixhawk 开源飞行控制软件
提供丰富应用和示例库的恩智浦MCUXpresso SDK，包含TSN以太网协议栈
支持RTK GPS和许多其它传感器
可用于参与HoverGames.com，或作为机器人开发平台

购买选项

点击展开

MCU-LINK-MR
正常供应

MCU-LINK-MR Debug Probe.

$19.00 USD

现货 :34

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

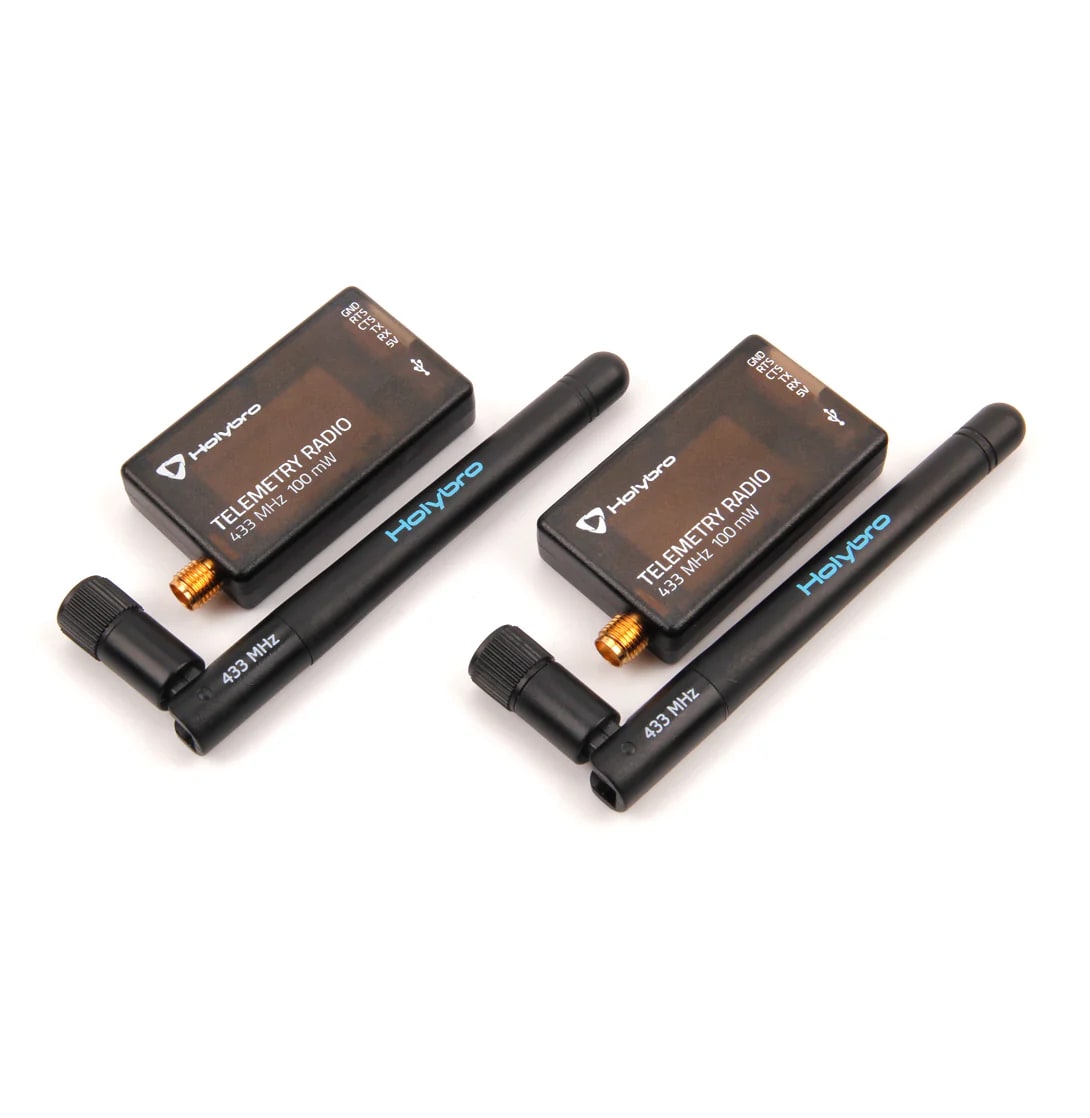

HGD-TELEM433
正常供应

Telemetry Radio for HoverGames Drone, 433 MHz (EU).

套件包含

2个无线模块(带天线)
1根Micro-USB转USB-A线
1根Micro-USB转Micro-USB OTG适配线
Micro USB转Type C适配器
1根JST-GH-6P转JST-GH-6P线(适用于Pixhawk Standard FC)
JST-GH-6P转Molex DF13 6P(适用于Pix32、Pixhawk 2.4.6等。)

$78.00 USD

现货 :5

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

MR-VMU-RT1176
正常供应

Real-Time Vehicle Management Unit (VMU).

套件包含

MR-FMUM-RT117x
MR-FMUM-VxX-RT117X-BASE-T1
MR-VMU-IMU
功率模块
配件线缆套装

$300.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HGD-TELEM915
正常供应

Telemetry Radio for HoverGames Drone, 915Mhz (US).

套件包含

2个无线模块(带天线)
1根Micro-USB转USB-A线
1根Micro-USB转Micro-USB OTG适配线
Micro USB转Type C适配器
1根JST-GH-6P转JST-GH-6P线(适用于Pixhawk Standard FC)
JST-GH-6P转Molex DF13 6P(适用于Pix32、Pixhawk 2.4.6等)

$78.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

X-MR-VMU-RT1176DBG

Real-Time Vehicle Management Unit (VMU).

套件包含

MR-VMU-RT1176+MCU-LINK-MR调试器。

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

1 文件

紧凑列表

MR-VMU-RT1176 Quick Start Guide[VMUQSG]

PDFFeb 6, 2025版本更新 1.0

设计资源

Related Hardware

快速参考恩智浦板类型.

3 硬件

完整解决方案
NavQPlus AI/ML配套计算机EVK，适用于移动机器人、ROS、地面站和摄像头

8MPNAVQ类似
参考设计
面向移动机器人(7–14节电池)的智能电池管理解决方案

MR-BMS771类似
参考设计
移动机器人智能电池管理
正常供应

RDDRONE-BMS772互补

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

设计文件-其他
X-MR-VMU-IMU: Example Inertial Measurement Unit Sub-module for Sensor set V6XRT003

ZIP版本 1Jul 28, 2025 15:47:002.30 MBX-MR-VMU-IMU-DESIGN-FILES

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
设计文件-其他
VMU-RT1176 Design Files

ZIP版本 1Aug 15, 2024 09:32:0082993 KBVMU-RT1176-DESIGN-FILES

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
