NAFE33352-UIOM评估板快速入门

上次修改时间： Apr 28, 2026支持 NAFE33352-UIOM通用AIO AFE Arduino® Shield评估板

本文档内容

  • 1

    开箱即用

  • 2

    获取硬件

  • 3

    连接

  • 4

    构建并加载

  • 5

    快速评估步骤

购买 NAFE33352-UIOM通用AIO AFE Arduino® Shield评估板

本文档内容

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路(IC)及系统级封装(SiP)器件。恩智浦解决方案性能高、尺寸小、组件数量少、系统成本低，帮助您打造先进的设计。

本页将指导您完成设置和操作NAFE33352-UIOM评估板的过程。

1.1 套件内含物/装箱单

该套件内含物包括：

  • 完成组装和测试的NAFE33352-UIOM评估板，放在防静电袋中
  • USB 2.0线
  • 备用跳线

1.2 更多硬件

除套件内含物外，还需要以下硬件：

1.3 最低系统要求

要完成评估板的设置过程，需要一台安装了Windows操作系统的PC。建议工作站配备以下设备：

  • 安装了Windows 7/8/10操作系统的PC
  • 1个USB端口(兼容2.0)
  • USB线，可连接PC和评估套件(EVK)板，用于电力输送和数据传输

1.4 基于GUI的评估软件

除了设置PC工作站外，还需安装相关软件。相关软件可从评估板的信息页面上获取。

下一页获取硬件

2.获取硬件

2.1 板特性

下表列出了NAFE33352-UIOM的板载功能。

表：板特性

器件 说明 位置
通用模拟输入/输出(AIO)软件可配置的AIO模拟前端(AFE) NAFE33352 U2
单刀单掷(SPST)模拟开关 开关 U8和U9
低压差(LDO)线性稳压器 LDO U4
高压电荷泵DC-DC转换器 电荷泵 U3
四通道数字隔离器 数字隔离器 U6、U5和U7

2.2 板说明

恩智浦NAFE33352-UIOM平台是一款可立即部署的解决方案，可帮助工程师在投入量产之前验证模拟精度与诊断功能。该紧凑型板(90mmx50mm)可通过Arduino连接器与恩智浦MCX-N MCU板无缝集成，提供即插即用的灵活性，助力实现快速原型制作。

主要特性包括：

  • 通用模拟输入，用于电压、电流、电阻温度检测器(RTD)及热电偶感测
  • 模拟输出高达±12.5V和±25mA，用于精确驱动
  • 内置校准和诊断功能，以降低量产阶段的风险
  • NAFE GUI及驱动包，支持快速配置与开发

NAFE33352 AFE集成了用于精确传感的高分辨率Σ-Δ模数转换器(ADC)和用于精确驱动的数模转换器(DAC)。NAFE33352可在闭环系统中实现传感器与执行器之间的无缝交互。这种集成减少了对多个分立组件的需求，从而节省板空间并简化设计。NAFE33352提供卓越的性能，帮助工程师加速开发并优化可靠性。

NAFE33352具有出色的精度，采用高集成度架构，在单一器件内同时支持模拟输入与模拟输出。NAFE33352-UIOM平台配备GUI，用户可借此轻松浏览驱动程序的各项功能。IC通过行业标准SPI总线端口与主机通信。评估软件在Microsoft Windows 7、8和10 PC平台上运行。

2.3 板组件

下面的图1所示为NAFE33352-UIOM评估板上的主要组件。

Figure 1: NAFE33352-UIOM board diagram

图1：NAFE33352-UIOM板示意图。

前页开箱即用
下一页连接

3. 连接

3.1 基于NAFE33352-UIOM GUI的NAFE33352-UIOM评估

本节介绍NAFE33352-UIOM的安装要求及安装说明。

3.2 安装用于GUI操作的软件

下载并安装NAFE33352-UIOM GUI软件。

3.3 NAFE33352-UIOM应用

该GUI提供NAFE33352-UIOM示例代码，并详细概述了评估NAFE33352-UIOM所需的硬件与软件操作步骤。

请按照以下步骤安装NAFE33352-UIOM GUI。

  1. 运行安装程序开始该流程，点击“下一步”
  2. 点击“浏览”选择安装位置，并在对话框中选择“Everyone/Just me”作为NAFE33352-UIOM的用户，然后点击“下一步”
  3. 确认对话框中显示的消息后，点击“下一步”，开始安装
  4. 安装完成后，对话框将显示“安装完成”消息，点击“关闭”，以关闭对话框
  5. 安装完成后，请查阅NAFE33352-UIOM GUI指南，配置NAFE33352并运行不同的应用程序(若要运行板载RTD应用，则需进行一些硬件修改)
  6. 移除电阻R39，并剪断连接至U7引脚13的走线。

注：使用外部-15V电源时，须反接二极管D9的极性，以确保正常运行。

如需完整的安装说明(含步骤图示)，请参阅《NAFE33352-UIOM模拟传感与控制平台用户手册》第7章

前页获取硬件
下一页构建并加载

4. 构建并加载

4.1 构建并加载

NAFE33352 Arduino UIOM套件包含一块NAFE33352评估板、1个FRDM-MCXN 947和1根USB线。

4.2 配置硬件

要设置硬件，请按以下步骤操作：

  1. 使用Arduino连接器将NAFE33352 Arduino UIOM板稳固连接到FRDM MCXN-947评估板上
  2. 要连接这两个板，请将NAFE33352 (AFE)评估板底部的J8、J9、J10和J11公连接器滑入到FRDM MCX-N 947评估板上相应的母连接器中
  3. 在J6上连接一个+7V至+15V范围的适配电源(需预留约0.4V的裕量，以补偿肖特基二极管反向极性保护带来的压降，以及因供电电流流经器件引脚而产生的5Ω电阻压降)
  4. 使用USB转uUSB线将PC (USB)连接至FRDM MCXN-947

如需完整的安装说明(含步骤图示)，请参阅《NAFE33352-UIOM模拟传感与控制平台用户手册》第6.4节

前页连接
下一页快速评估步骤

5. 快速评估步骤

5.1 快速评估通用模拟传感与控制平台的步骤

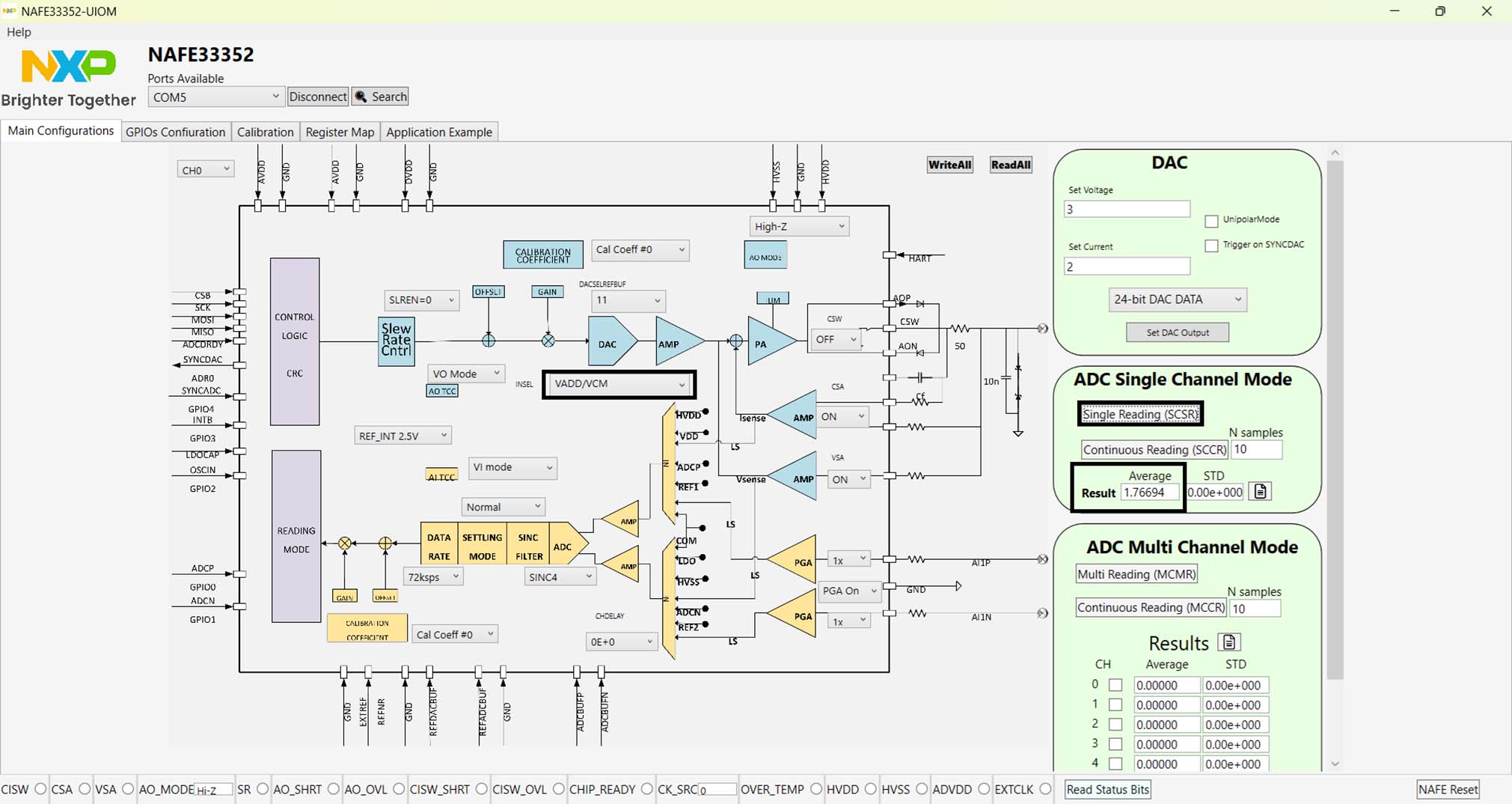

Quick Steps to Evaluate Universal Analog Sensing and Control Platform

Quick Steps to Evaluate Universal Analog Sensing and Control Platform
  1. 将随附的15V电源适配器连接至NAFE33352-UIOM板上的J6 DC电源插孔
  2. 将随附的线缆(MCU-Link USB)连接至FRDM-MCXN947板/套件
  3. 安装NAFE33352-UIOM GUI并连接到相应的COM端口
  4. 在GUI中，在“INSEL”下拉菜单中选择“电压模拟数字(VADD)/电压共模(VCM)”，然后点击“全部写入”
  5. 在“ADC单通道模式”部分，点击“单通道单次读取”(SCSR)

前页构建并加载
下一页设计资源

设计资源

板信息

更多参考

除了NAFE33352-UIOM页面外，FRDM-MCXN947板页面上也提供有价值的信息。
