评估套件——33912，SBC，DC电机预驱动器

KIT33912EVME
正常供应

滚动图片以放大

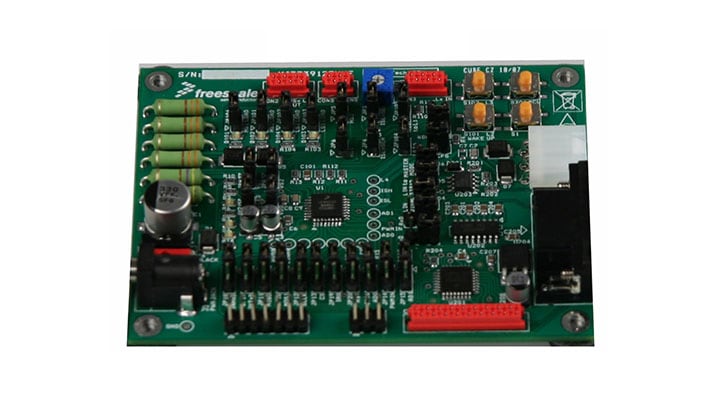

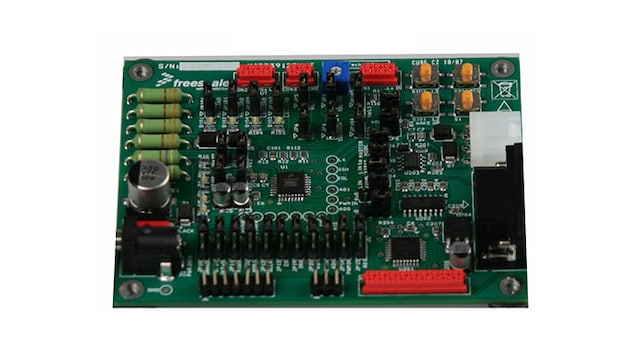

该评估套件支持33912，33912是一个由串行外设接口（SPI）控制的系统基础芯片（SBC），结合了许多基于MCU的系统中经常使用的功能，以及一个本地互连网（LIN）收发器。33912有一个5.0V、50mA的低压差稳压器，具有全面的保护和报告功能。该器件具有SPI完全可读的诊断功能和可选择的定时看门狗，用来监测错误操作。符合LIN协议规范2.0和2.1的LIN收发器，具有波形整形电路，数据传输速率较高时可禁用波形整形电路。

该评估套件还支持MC33910和MC33911。

产品详情

支持的器件

接口

汽车LIN解决方案

  • MC33910: 带有两个60mA高边驱动器的LIN SBC
  • MC33911: 带直流电机预驱动器的LIN系统基础芯片
  • MC33912: 带DC电机预驱动器和电流感测的LIN SBC

特性

通用规格

  • 可配置的窗口看门狗

用户组件

  • 两个50mA高边保护开关和两个150mA低边保护开关

连接

  • 全双工SPI接口，频率高达4.0MHz
  • LIN收发器通过波形整形可高达100kbit/s
  • 4个高电压模拟/逻辑输入

电源管理

  • 带故障检测功能和低压复位（LVR）电路的5.0V低压差稳压器
  • 电流感测模块
  • 开关式/受保护5.0V输出（用于霍尔传感器）

购买选项

KIT33912EVME-Image

点击展开

KIT33912EVME
正常供应

Evaluation Kit - MC33912, System Basis Chip with DC Motor Pre-driver and Current Sense.

    $92.92 USD
    待定库存
    加入购物车
    从分销商处购买
