评估套件 - MC33903BD3，带CAN和LIN的第二代SBC

KIT33903BD3EVBE
正常供应

滚动图片以放大

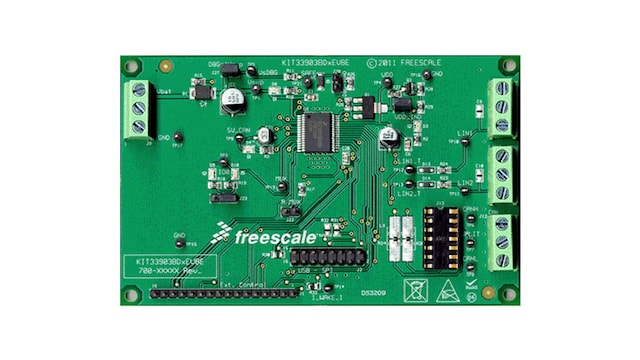

您可以使用该评估板来实施MC33903D3系统基础芯片(SBC)的功能。

  • 包括一个I/O测试点，您可以借助电阻器和LED指示灯将它配置为上拉至VSUP电压或下拉至GND电压。
  • 只需装填一根跳线，就能在调试模式下测试SBC
  • 应用了一个独立端子连接器，用于通过外部直流电源向评估板供电
  • 通过一个图形用户界面(GUI)操作，该界面通过2x8引脚带状线缆与SPI Dongle板(KITUSBSPIDGLEVME)对接。
  • 为获得更大的灵活性，您可以应用带微控制器的定制板，通过16引脚接头与SBC通信

支持的器件

接口

汽车LIN解决方案

  • MC33903: 带高速CAN和LIN的第二代SBC

特征

数据连接

  • 通过插槽支持多种CAN总线端接选项
  • 一个高边/低边I/O (SPI可配置)，可通过测试点访问

电源管理

  • 额定工作电压范围：5.5至27 V
  • 为MCU提供5.0 V/3.3 V稳压器，使用外部PNP镇流晶体管提高电流能力

调试

  • 通过跳线设置配置调试模式/看门狗

系统特性

  • LED指示I/O-0的状态(取决于跳线配置)
  • LED指示I/O-0、5V_CAN、SAFE和VDD状态
  • 通过测试点和外部电阻器(可通过跳线选择)访问MUX输出电压的配置
  • 通过I_WAKE_I测试点启用FET和加载VDD，并提供唤醒SBC的电流
  • 通过LIN1_T和LIN2_T测试点监控I/O电压(SPI可配置)
  • 100 mil 2x8引脚标准接头连接器用于SPI通信
  • 100 mil 16-pin standard header connector for custom MCU board connection

购买选项

KIT33903BD3EVBE-Image

点击展开

KIT33903BD3EVBE
正常供应

Evaluation Kit - MC33903BD3, SBC Gen2 with CAN High Speed and LIN Interface.

    $93.38 USD
    待定库存
    加入购物车
    从分销商处购买
