低功耗智能卡接口

TDA8034AT

查看产品图片

产品详情

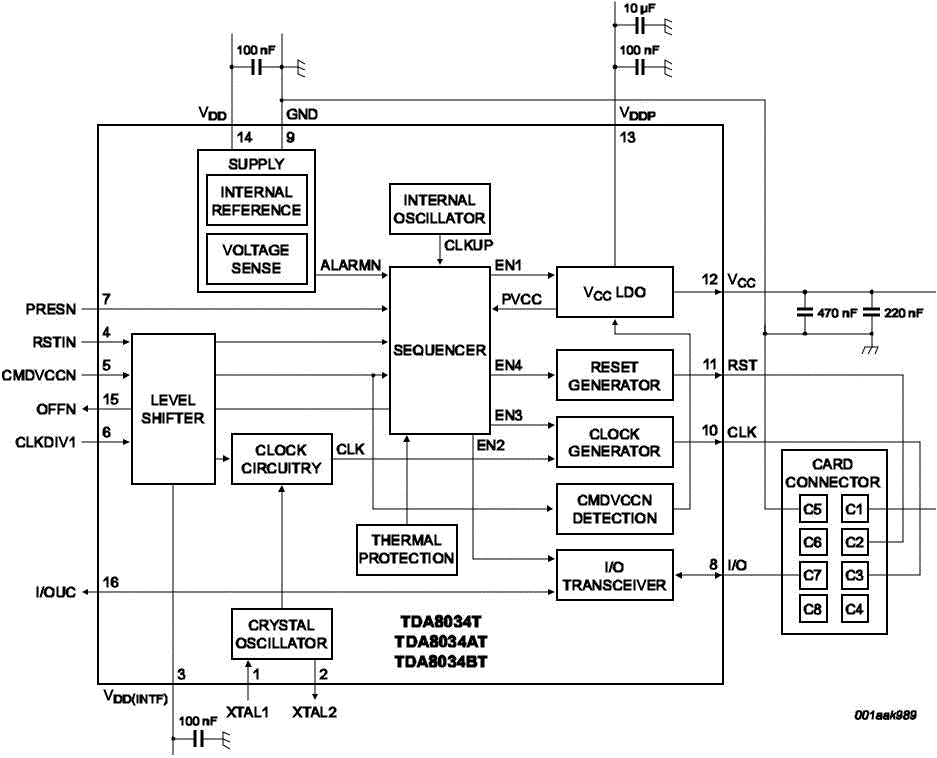

框图

TDA8034T/AT: Block diagram

TDA8034T/AT: Block diagram

特征

  • 采用SO16封装的集成电路智能卡接口
  • 智能卡电源:5 V或3 V
  • 一条受保护的半双工双向缓冲I/O线(C7)
  • VCC调节:
    • 使用两个低ESR多层陶瓷电容调节到5 V ± 5 %或3 V ± 5 %:一个220 nF,一个470 nF
    • 40 nA/s(VCC = 5 V和3 V)或15 nA/s (VCC =1.8 V)电流尖峰,最高20 MHz,具有受控的上升和下降时间,滤波过载检测约为120 mA
  • 用于所有卡片接触的热保护和短路保护
  • 自动激活和取消激活序列由短路、拿走卡片、过热或VDD / VDD(INTF) / VDDP下降进行触发
  • 卡片端具有增强静电放电(ESD)保护:> 6 kV
  • 连接针脚XTAL1的外部时钟输入高达26 MHz
  • 使用针脚CLKDIV1可产生高达20 MHz的卡片时钟,同步频率可变化如下:
    • 1/2 fxtal1/4 fxtal (TDA8034T)
    • fxtal1/2 fxtal (TDA8034AT)
  • 使用针脚RSTIN可同相控制针脚RST
  • 兼容ISO 7816、NDS和EMV 4.2支付体系
  • 电源监控器可在上电和关断时抑制尖峰:
    • 采用固定阈值
    • 采用可调阈值的外部电阻桥
  • 卡片发生接触时具有内置去抖(典型值为4.5 ms)
  • 使用针脚OFFN可多路复用状态信号

Target Applications

  • 付费电视
  • 电子支付
  • 识别
  • 银行卡读卡器
