NTAG I2C plus: NFC Forum Type 2标签，带I2C接口
NTAG_I2C 接收通知

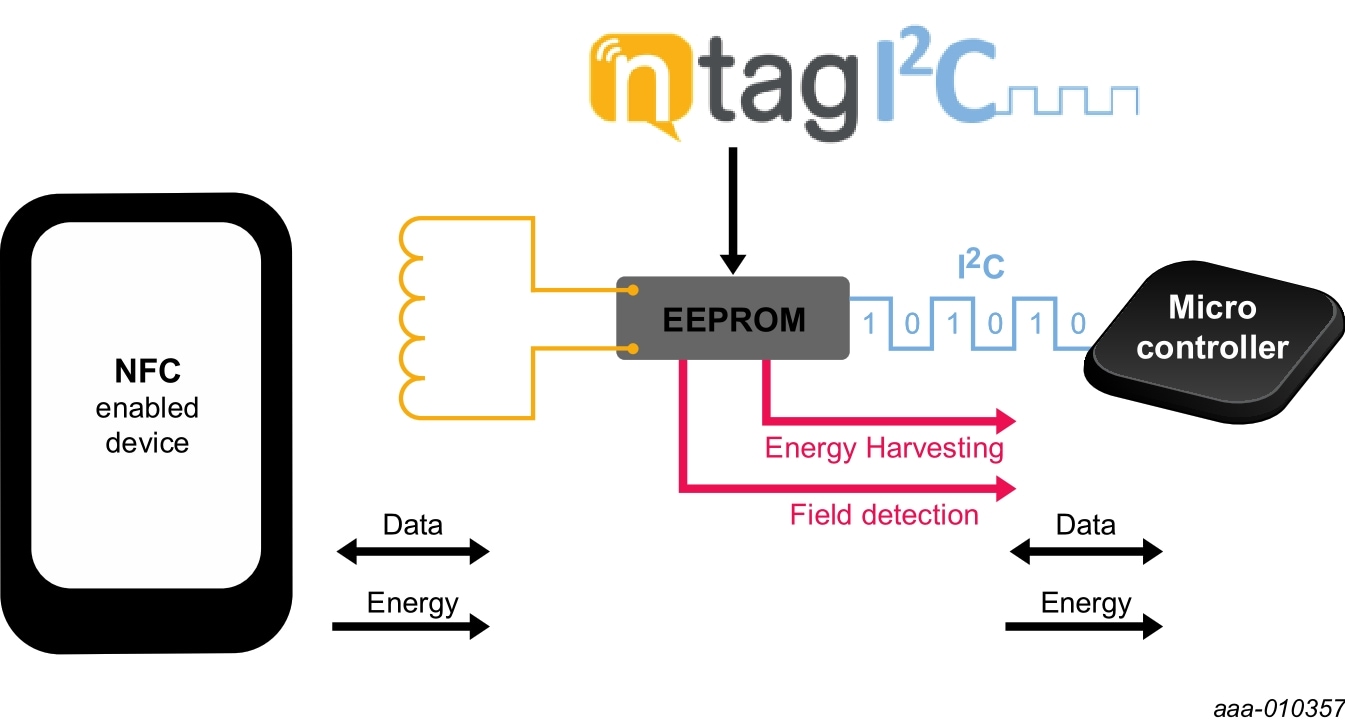

NTAG I2C plus集无源NFC接口和接触式I2C接口于一身。该NFC标签旨在成为家庭自动化和消费应用中NFC的推动者，它以最快速、最经济的方式为任何电子设备添加一种一刷即付的连接。
这些设备保持与第一代NTAG I2C的完全向后兼容性，同时添加了用于密码保护的高级功能，来自两个接口的完整内存访问配置，以及用于防止克隆的独创性签名。
产品长期供货计划承诺
NT3H2211和NT3H2111通过产品长期供货计划来支持您当前、未来及长远的发展。产品长期供货计划旨在为您的嵌入式设计确保稳定的产品供货。
产品详情
特征
主要特性
- 直通模式
- 使用64字节SRAM缓冲区速率高达40 kbit/s
- 能源采集
- 最高15 mW
- 借助场检测引脚唤醒主机
- 密码保护
- 32位密码限制访问EEPROM和SRAM。
- 独创性签名
- 基于32字节elliptic curve的独创性签名可防止克隆
NFC接口
- 互联互通
- 完全符合ISO/IEC 14443 A标准
- 完全符合NFC Forum Type 2 标签
- 与NTAG I2C一对一向后兼容
- 唯一性
- 7字节UID (根据 ISO/IEC 14443-3)
- GET_VERSION命令，可轻松识别芯片类型和支持的功能
- 32字节独创性签名
- ISO/IEC 14443和NFC Forum Type 2 标签的特性
- 最远100 mm的工作距离
- 真正防碰撞
- 4字节写操作, EEPROM耗时小于4.8ms、SRAM耗时小于0.8ms
- 64字节写操作(FAST_WRITE), SRAM耗时小于6.1ms
I2C接口
- 特性
- I2C从接口支持的频率高达400 kHz
- 16字节写操作EEPROM耗时小于4.5ms、SRAM耗时小于0.4ms
- 此设备可用作标准I2C EEPROM或I2C SRAM
安全性
- NFC Forum Type 2 Tag的特性
- 7字节唯一标识符
- 一次性可编程的容量设定区块
- 只读锁定
- 特殊功能
- 基于Elliptic curve的独创性签名
- 32位密码保护
- 可保障受保护的数据免受负面密码认证尝试的次数限制
- 从I2C角度的访问限制
- 透传和镜像模式操作有密码保护
存储器
- 内置存储器
- 1912或888字节免费提供的用户存储区
- 64字节SRAM
- 规格
- 数据保存期为20年
- 500.000次写入周期
连接模式
直接供电电源
NTAG I2C标签芯片采集的电源也可以直接作为电源来供电，适用于功耗较低的设备，如低功耗微控制器、传感器和指示器。
能源采集
NTAG I2C标签芯片的能源采集功能和场检测(FD)功能一起运行，有助于支持能源管理。在将射频场施加到天线时，FD输出称为低电平，并且射频场的NTAG I2C标签芯片收集的能源被输出(VOUT)到电源管理单元(PMU) (1)。PMU将接收到的电源分配给NTAG I2C标签芯片和微控制器(2)，允许I2C总线变为活动状态(3)，从而实现通信。
使用SRAM的直通模式(设备供电模式)
对于通信启动后的数据传输，片上64字节SRAM通过支持数据直通选项来保存EEPROM访问限制。在这种情况下，数据从NFC接口通过SRAM缓冲器流向I2C串行总线接口，反之亦然。在这种模式下，NTAG I2C标签芯片就像调制解调器一样工作。
使用EEPROM的数据传输模式(无源/静态模式)
当制造商将NTAG I2C标签芯片嵌入产品时，即使设备没有通电，用户也可以通过射频接口将信息下载到这些产品，因为NTAG I2标签芯片可充当用户的NFC移动设备与密封包装产品之间的连接。
关闭设备电源后，免接触式NFC接口仍可以工作，接收NTAG I2C标签芯片存储在非易失性EEPROM存储器中的数据。稍后，当设备通电时，微处理器可以通过I2C串行总线接口访问之前写入的数据。同样，无论设备是否通电，微处理器都可以通过NFC接口向EEPROM写入数据，以便以后访问。
直接供电电源
能源采集
使用SRAM的直通模式(设备供电模式)
使用EEPROM的数据传输模式(无源/静态模式)
