面向高性能雷达的S32R26和S32R27微控制器

S32R2X
  • 建议不要在新设计中使用该软件

  • 而是使用S32R294MCU，该MCU旨在扩展已包括MPC5775K、S32R274和S32R372设备的现有S32R产品系列。如果您仍对S32R37 MCU感兴趣，请联系恩智浦支持部。

点击播放视频

S32R264和S32R274是基于Power Architecture®、符合AEC-Q100 1级的32位微控制器，面向汽车和工业高性能雷达应用。

S32R264和S32R274 MCU旨在应对高级雷达信号处理能力，并将其与微控制器功能合并，适用于通用软件任务和汽车总线对接。它提供信号处理加速和强大的多核架构，可满足现代波束成形快速线性调频调制雷达系统所需的高性能计算需求。

与之前的MPC577X产品相比，S32R264和S32R274 MCU的性能功耗比提高了4倍多，而且为新一代汽车雷达模块设计人员增强了集成水平。

产品详情

选择区域:

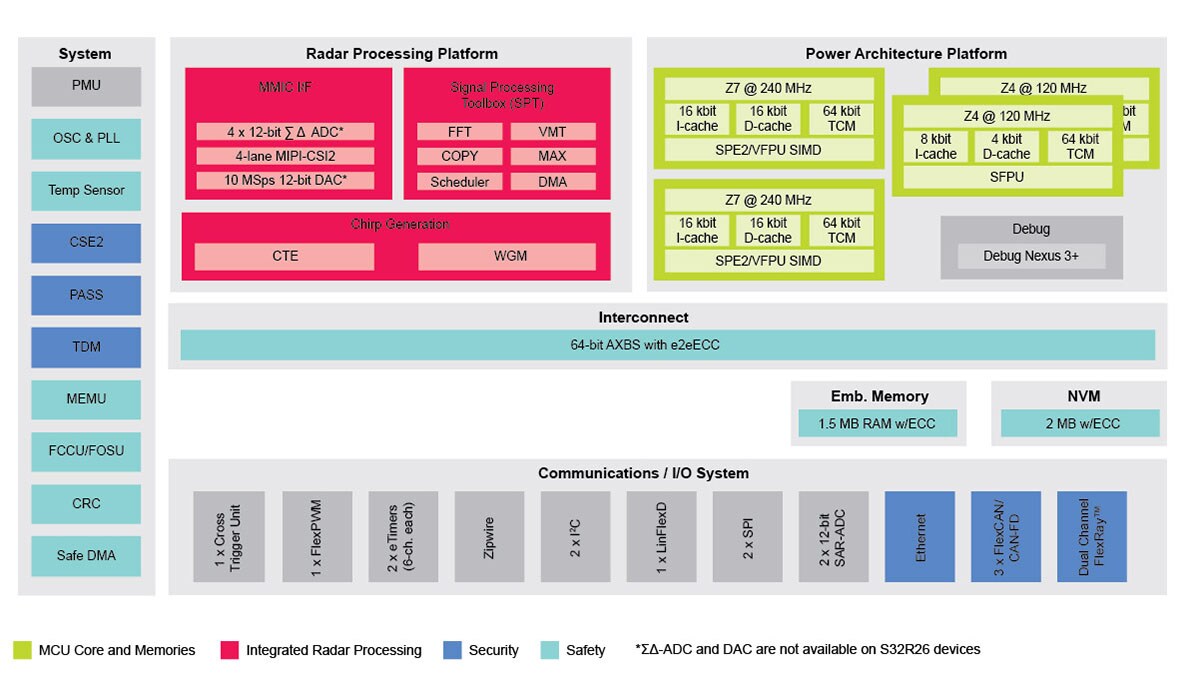

框图

S32R2x框图

S32R2x Block Diagram
获取框图PDF

特性

主要特性

  • 双Power Architecture®e200z7 32位CPU
  • 双Power Architecture e200z4 32位CPU，带有校验器内核（在锁步操作中可用）
  • 2MB闪存，带 ECC
  • 1.5MB SRAM，带ECC
  • 雷达信号处理工具箱（SPT 2.0）
  • 雷达接口：MIPI-CSI2（4个数据通道）
  • 安全：符合ISO 26262 SEooC至ASIL D标准
  • 安保：CSE2（加密服务引擎）
  • -40至150˚C（结点）温度
  • 接口：Zipwire、2个SAR-ADC、2个SPI、2个I2C、3个FlexCAN（含2个CAN FD）、Flexray™、LINFlexD、以太网
  • AFEPLL
  • 改进了GLONASS频段中的EMC性能（使用S32R264时）
  • SDPLL
  • 雷达接口：ΣΔ-ADC（4个12位,10MSps）和DAC（10MSps）

产品计划

Safe Assure®

When it comes to functional safety, NXP stands for quality and reliability. Our SafeAssure program simplifies system-level safety requirements in accordance with ISO 26262.
