低功率PowerQUICC® II Pro处理器，带DDR2、TDM、PCI、PCI Express、SATA、1 GB以太网、 安全性和USB

MPC8315E

随着互联网上出现越来越多的个人和高端内容的广播和下载，家庭也迫切需要一个安全、高度集成的平台来分发多媒体内容。MPC8315E采用高性能的Power Architecture® e300内核，运行频率高达400MHz，具有16K I/D L1缓存和集成x2串行ATA控制器，有助于减少整体BOM成本。片上系统(SoC)还包括两个用于网络连接的千兆以太网®控制器、两个x1 PCI Express®通道、用于VoIP的TDM接口、带PHY的高速USB 2.0和分担加密算法任务的安全引擎。MPC8315E基于90 nm工艺技术，具有高集成度，简化了电路板设计，为网络附加存储等关键应用提供了一个高性价比的解决方案。

产品详情

选择区域:

框图

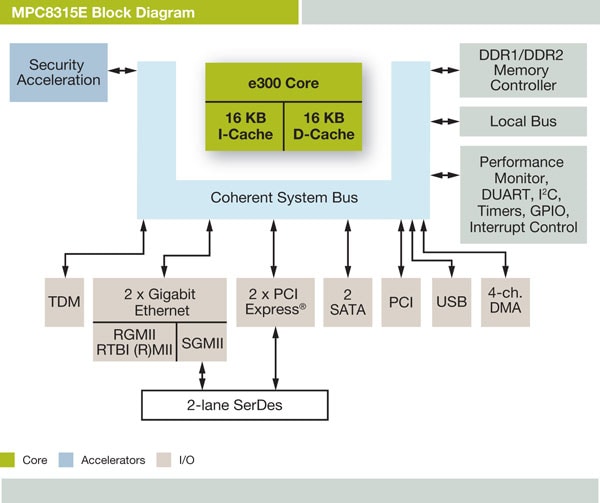

Freescale PowerQUICC MPC8315E Communications Processor Block Diagram

PowerQUICC<sup>&#174;</sup> MPC8315E Communications Processor Block Diagram
获取框图PDF

特征

  • 内核：e300
  • CPU速率：高达400 MHz
  • L1缓存：16 KB I/D
  • 存储控制器：16/32位 DDR/2，高达266 MHz
  • 本地总线：16位，带NAND启动支持
  • PCI：一个32位PCI，高达66 MHz (2.3)
  • PCI Express：2-x1
  • SATA：2x1 SATA 2.0，带PHY
  • 以太网：2-10/100/1000 RGMII，(R)MII，RTBI，SGMII
  • USB 2.0：一个主设备或设备，带有PHY
  • TDM：含
  • 安全性： 仅限MPC8315E版本
  • UART：两个
  • I²C：单个
  • 串行外设接口：含
  • 中断控制器：含
  • 封装：TEPBGA II
  • 本产品包含在恩智浦产品长期供货计划中， 自推出后至少保证10年供货
