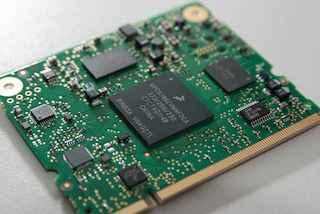

产品详情

框图

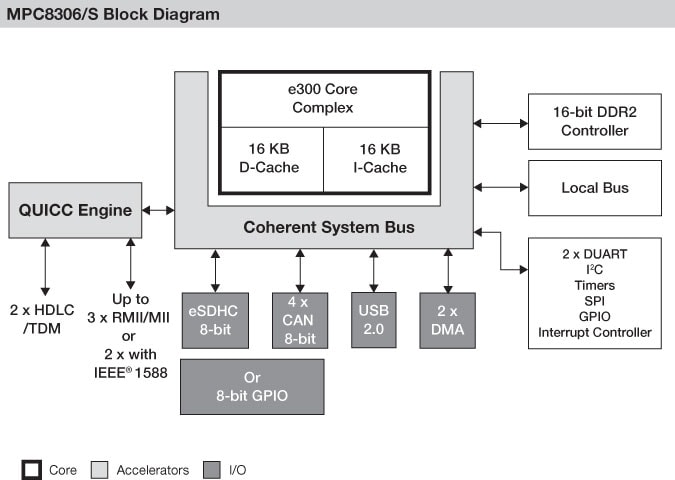

Freescale PowerQUIICC MPC8306 Communications Processor Block Diagram

NXP<sup>®</sup> PowerQUIICC MPC8306 Communications Processor Block Diagram

获取框图PDF

特征

e300 内核运行频率高达 266 MHz

DDR2 @ 266 MHz

QUICC Engine^{^®}运行频率为200 MHz

2x HDLC/TDM
3x 10/100 或 2x 10/100 w/IEEE 1588 v2 (仅限 MPC8306 )

USB 2.0

eSDHC （从eSDHC启动，只在MPC8306上支持）

4x CAN (只限 MPC8306)

4x UART

本地总线（支持从 NOR/NAND 闪存上启动）

采用266 MHz e300 内核/200 MHz QUICC Engine 时典型功率为 0.95W (最大值 = 1.28W)

采用 369 引脚 19 x 19 mm MAPBGA 封装

本产品包含在恩智浦产品长期供货计划中，自推出后至少保证10年供货

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别

1-10 / 20 文件

紧凑列表

MPC8306 Chip Errata[MPC8306CE]

PDFOct 7, 2015版本更新 2
MPC8306S Chip Errata[MPC8306SCE]

PDFOct 7, 2015版本更新 2

QUICC Engine Block Reference Manual with Protocol Interworking - Reference Manual[QEIWRM]

PDFMay 3, 2018版本更新 9
MPC8306 PowerQUICC^® II Pro Integrated Communications Processor Family Reference Manual[MPC8306RM]

PDFOct 12, 2014版本更新 2

恩智浦微控制器故障排除清单[AN13461]

PDFMay 9, 2022版本更新 0
SEC 2/3x Descriptor Programmer’s Guide[AN3645]

PDFApr 28, 2017版本更新 3
AN4877, PROFIBUS on QUICC Engine Block[AN4877]

PDFDec 15, 2014版本更新 1
AN4107, Design Checklist for PowerQUICC^® II Pro MPC8306S Processor - Application Notes[AN4107]

PDFJul 22, 2014版本更新 2
AN4231, Design Checklist for PowerQUICC^® II Pro MPC8306 Processor - Application Notes[AN4231]

PDFJul 13, 2014版本更新 2
MPC859 to MPC8306/S Migration[AN4501]

PDFApr 22, 2012版本更新 0
MPC852 to MPC8306/S Migration[AN4500]

PDFApr 22, 2012版本更新 0
MC68302 to MPC8306/S Migration[AN4499]

PDFApr 22, 2012版本更新 0
Verification of the IEEE 1588 Interface[AN4326]

PDFJul 6, 2011版本更新 0
DDR Interleaving for PowerQUICC and QorIQ Processors[AN3939]

PDFJun 30, 2010版本更新 1
Communicating via HDLC over a TDM Interface with a QUICC Engine™ UCC[AN4026]

PDFDec 17, 2009版本更新 0

MPC8306 PowerQUICC^® II Pro Integrated Communications Processor Family Hardware Specifications[MPC8306EC]

PDFDec 9, 2014版本更新 3
MPC8306S PowerQUICC^® II Pro Integrated Communications Processor Family Hardware Specifications[MPC8306SEC]

PDFSep 30, 2011版本更新 1

PowerQUICC^® MPC8306KIT User’s Guide[MPC8306KITUG]

PDFJul 13, 2011版本更新 0

PowerQUICC^® II Pro for Entry-Level Industrial Networking and Control Solutions[PQIIPROWP]

PDFAug 18, 2010版本更新 0

MPC8306 and MPC8306S PowerQUICC^® II Pro Processors - Fact Sheet[MPC8306FS]亮点

PDFMay 4, 2011版本更新 3

设计资源

设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

硬件

快速参考恩智浦板类型.

4 硬件

仿真器、探测器、编程器
面向CodeWarrior^®TAP的Power Architecture^®处理器( COP)调试器接头
正常供应

CWH-CTP-COP-YE
仿真器、探测器、编程器
CodeWarrior^® TAP

CW_TAP
评估板和开发板

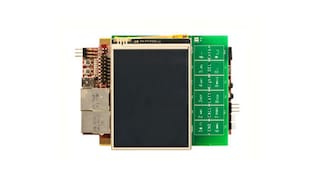

面向TWR-MPC830x模块的MPC830x-TLCD LCD显示模块
正常供应

MPC830X_TLCD
其他可用硬件. 查看我们的精选合作伙伴解决方案.
评估板和开发板

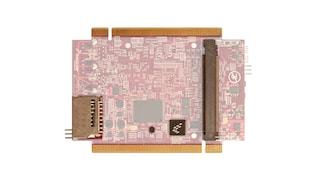

PowerQUICC工业开发MPU塔式系统模块
正常供应

TWR-MPC8309

软件

快速参考恩智浦软件类型.

3 软件文件

OS及RTOS
Linux BSP for NXP MPC8306-KIT

ISO版本 REV 1Mar 7, 2011 00:00:00344384 KBMPC8306-KIT_LinuxBSP
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
开发IDE和生成工具
面向网络应用的CodeWarrior^®开发套件

下载选项
软件开发资源
处理器和微控制器专业支持

注意: 推荐在电脑端下载软件，体验更佳。

培训

5 培训

讲座
FPQ5 - MPC8309 implementation

5 day AC6-Training Gold 合作伙伴

点播培训
INTEGRITY Training

3 day Green Hills Software Platinum 合作伙伴

点播培训
PHX-MPC83xx

3 day PhoenixMicro Inc. Gold 合作伙伴

点播培训
Microware OS-9 RTOS insights

5 day MicroSys Electronics GmbH Gold 合作伙伴

低功率Low-Power PowerQUICC® II处理器，带 DDR2、eSDHC和128个通道。 HDLC/TDM，10/100以太网，USB，IEEE® 1588
