面向ADAS应用的32位MCU
MPC5561 接收通知
恩智浦MPC5561 MCU能够为采用雷达或图像传感器的高级驾驶员辅助系统提供卓越的高性能计算和信号处理能力。
- 确保可靠的高速通信
- 包含集成的DSP特性和升级的中断控制
- 集成更多的片上功能，实现更大的成本效益
- 通过智能子系统支持多种协议和客户需求
- 具备软件和引脚兼容性，可利用原有架构，保护投资
- 全面的开发工具，简化并加快了产品上市
产品详情

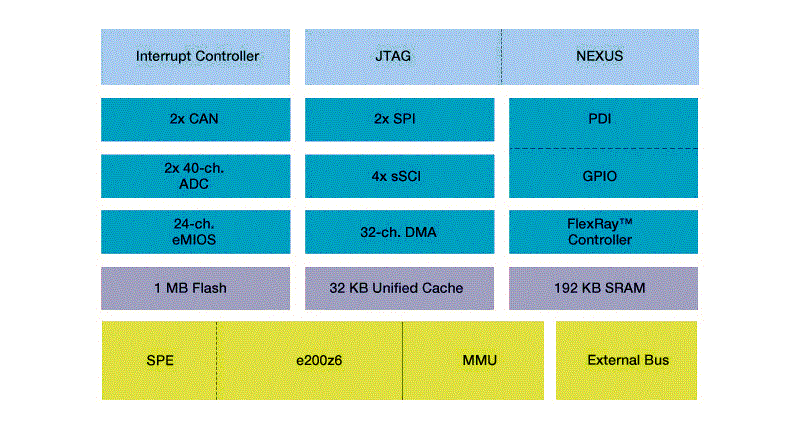

特征
恩智浦e200z6内核
- 高性能、带可变长度编码(VLE)的132 MHz 32位内核基于Power Architecture技术
- 支持DSP和浮点功能的SIMD (单指令多数据)模块
存储器
- 1 MB的嵌入式闪存，带纠错码(ECC)和同时读写(RWW)功能
- 闪存：高达3 MB
- 32 KB缓存(带线锁机制)，可作为额外的RAM配置
系统
- 高速传感器接口
- 集成式FlexRay控制器
- 交叉开关架构可实现高效的数据流
- 32通道的增强型直接存储器存取控制器，带高级分散/聚集功能
- 中断控制器(INTC)能够处理281个可选优先级的中断源
- 协助电磁干扰(EMI)管理的调频锁相环(FMPLL)
- Nexus IEEE®-ISTO 5001 class 3+多核调试能力
- 5/3.3V IO、5V ADC、3.3V/1.8V总线、1.5V内核
- 324引脚塑料球栅阵列(BGA)封装
- 温度范围：-40°C至+125ºC
I/O
- 20通道的双增强型队列模数转换器(eQADC)—高达12位分辨率、1.25 ms完成转换，6个队列带触发和DMA支持
- 两个串并外设接口(DSPI)模块—16位宽，每个模块有6个芯片选择电路
- 两个与TouCAN兼容的FlexCAN模块
- 4个增强型串行通信接口(eSCI)模块
- 24通道增强型多I/O系统(EMIOS)，有统一通道
