LPC SPIFI外设
SPIFI-NXP-MICROCONTROLLERS 接收通知
SPI闪存接口(SPIFI)允许低引脚数的串行闪存存储器连接到一个基于ARM的LPC存储器，与高引脚数的并行闪存存储器相比，性能损失很小。启动时几个命令配置接口后，通过处理器和/或DMA通道可以使用字节、半词、词访问来存取整个闪存内容 。擦除和编程由简单的一组命令来处理。
很多SPI闪存器件使用串行命令来安装/初始化器件，然后转到双命令或四命令实现正常运行。不同的串行闪存供应商和器件接受或要求不同的命令和命令格式。SPIFI拥有足够的灵活性，可以兼容众多市场领先的器件，而且能扩展，以确保兼容未来的器件。
SPIFI在半双工模式中实现了基本SPI、双SPI和四SPI，在该模式中，SPIFI总是在每一帧开始时将一个命令发送到一个串行闪存存储器 。在写命令时，SPIFI在帧中发送所有数据，而在读命令时，SPIFI发送命令，然后串行闪存将数据发送到SPIFI。当软件读取存储器映射的串行闪存区域时，SPI闪存器件响应软件发送的或SPI自动发送的命令。命令分为操作码、地址、中间数据和数据等字段。地址、中间数据和数据字段是可选的，具体取决于操作码。一些器件包括操作码可以隐含在读命令的模式，以实现更高性能。数据字段可进一步分为输入和输出数据字段，具体取决于操作码。
软件详情

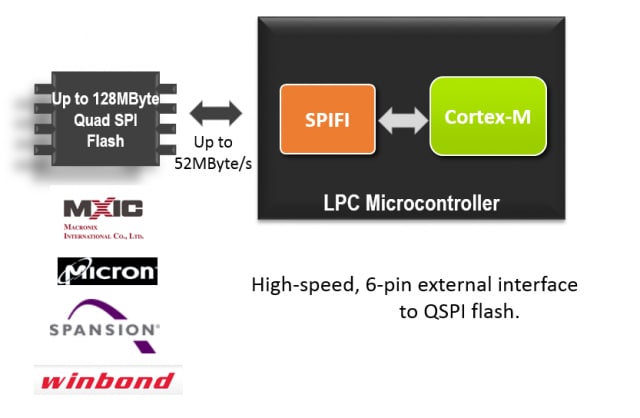

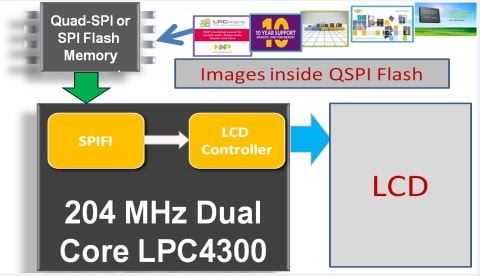

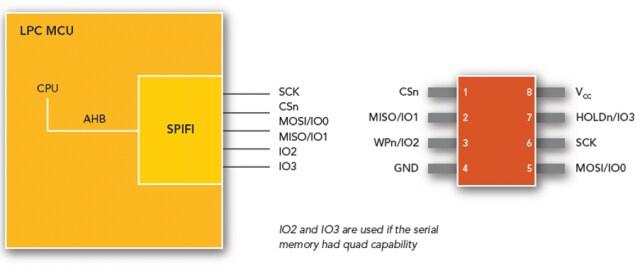

框图
特征
- 连接外部闪存的四SPI闪存接口(SPIFI)
- 传输速率最高每秒SPIFI_CLK/2字节。
- 外部闪存为直接映射的存储器，以实现快速访问。
- 支持1位、2位和4位双向串行协议。
- 传输协议兼容多个厂商和器件。
- SPIFI存储器可通过DMA接入。
- 可提供软件驱动程序库。
- 支持执行就绪(直接从SPI闪存存储器执行代码)和通用读/写/擦除操作。
- 内置高速缓存，以提供高性能代码执行。
- 允许设计人员使用一个便宜的小串行闪存代替昂贵的大并行闪存。
- 借助SPIFI，外部串行闪存出现在微控制器的存储器映射中，可以像其他片上存储器一样的读取。
支持的器件
-
处理器和微控制器
-
Arm 微控制器
-
LPC1800系列：基于Arm® Cortex®-M3内核的高性能微控制器(MCU)
-
LPC4300系列：基于Arm® Cortex®-M4/M0内核的高性能微控制器(MCU)
-
-
SPIFI启动：
LPC1800/4300器件支持闪存启动。在启动开始时，启动代码将SPIFI时钟设置为32 MHz，并检查SPI闪存器件的类型。如果被检测器件是未知的，则SPIFI时钟降低为18 MHz，其他器件引导采用的SPIFI时钟为32MHz
- 在接收FF操作码后，任何可以接受03读取串行操作码的器件就可以成功启动了。
- 0切换到四操作码且在0xff重置为串行模式后不返回的器件可能在复位后不启动。
| 器件 | 启动支持 | 从无操作码模式退出 | 备注 |
| Chingis | PM25LD040, PM25LD010C, PM25LD020C, PM25LD512C, PM25LD256C, PM25LQ032C | 有 | |
| 千兆器件 | GD25Q80 | 有 | |
| Macronix | MX25L6435E, MX25L8006E, MX25L1606E, MX25L8035E, MX25L1633E, MX25L3235E, MX25L6435E, MX25L12835E, MX25L25635E, MX1635E | 有 | |
| MX25L12835F, MX25L25635F | 有 | 打开电源后，这些器件需要更长的时间才能就绪。可能需要延迟启动LPC18xx/LPC43xx。获得该序列的一种方法是延迟LPC18xx/LPC43xx的RESETN信号。 | |
| Micron | M25PX80, M25PX16, M25PX32, M25PX64, M25P10, M25P16, M25P32, M25P64, M25P80 | 有 | |
| N25Q032A, N25Q064A, N25Q128A, N25Q256A | 无* | LPC18xx/LPC43xx支持冷启动这些器件。当PC18xx/LPC43xx重置、串行闪存处于无操作码模式时，不能启动。在计划重置的情况下，MCU可以先使串行闪存脱离无操作码模式，然后再重置。 | |
| Spansion | S25FL032P, S25FL064P, S25FL128S, S25FL256S, S25FL256S, S25FL129P, S25FL004K, S25FL008K S25FL016K, S25FL032K, S25FL064K, S25FL116K, S25FL132K, S25FL164K,S25FL127S | 有 | |
| SST(Microchip) | SST25VF064,SST25VF016 | 有 | |
| Winbond | W25Q80BV,W25Q16DV,W25Q32FV,W25Q64FV,W25Q128FV,W25Q256FV | 有 |
注意： 要从串行闪存启动，建议客户在其应用中充分描述时序。
下载
1-5 / 8 下载
-
BSP、驱动程序和中间件
Code Examples - LPCOpen 2_12 Keil NGX Xplorer 1830 SPIFI v1.0
-
BSP、驱动程序和中间件
Code Examples - LPCOpen 2_12 Keil MCB 1857 SPIFI v1.0
-
嵌入式应用软件-其他
SPIFI Library - lpclibspifi lpcxpresso 1.03_68
-
嵌入式应用软件-其他
SPIFI Library - keil iar 1.03_68
-
嵌入式应用软件-其他
LPCSPIFI Library v0.06 release (Released: 06/25/2014): Library Updates
