Kinetis® K60-100 MHz, 混合信号集成微控制器，基于Arm® Cortex®-M4内核
产品详情
特征
超低功耗
- 10种低功耗模式，提供电源和时钟门控，可以实现最佳的外设活动和恢复时间。停止电流<2 µA，运行电流<350 uA/MHz，停止模式唤醒时间4 µs
- 工作电压降至1.71 V时，仍可实现完整的存储器和模拟操作，延长了电池使用时间
- 低漏电唤醒单元，带有多达8个内置模块和16个引脚，可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
- 低功耗定时器支持系统在低功耗状态下持续运行
闪存、SRAM和FlexMemory
- 256 KB - 512 KB闪存。支持快速访问，具备高可靠性，提供4级安全保护
- 64 KB-128 KB的SRAM
- FlexMemory：32字节- 4 KB用户可分段的字节写入/擦除EEPROM，适用于数据表/系统数据。可擦写10M次以上的EEPROM和写入时间仅70 µs的闪存(出现电力故障时不会发生数据丢失或损坏)。无需用户或系统干预便可完成编程和擦除功能，工作电压降至1.71V时仍可完全工作。另有高达256 KB空间可用于存储额外程序代码、数据或EEPROM备份
混合信号功能
- 两个具有可配置分辨率的高速16位模数转换器(ADC)。单输出或差分输出模式运行，可提高噪声抑制水平。利用可编程延迟模块触发功能可实现863 ns的转换时间
- 两个12位数模转换器(DAC)，可以为音频应用生成模拟波形
- 3个高速比较器，通过将脉宽调制(PWM)置于安全状态，提供快速准确的电机过流保护
- 模拟参考电压可为模拟模块、ADC和DAC提供精确的参考值，代替外部参考电压，降低系统成本
性能
- Cortex-M4内核，带有DSP、100 MHz时钟、单周期MAC和单指令多数据(SIMD)扩展
- 外设和存储器用的多达16通道的DMA，使CPU负载更低，系统吞吐更快
- 交叉开关支持并发多主设备总线访问，增加总线带宽
- 独立的闪存Bank可以并发执行代码和固件更新，既不会影响性能，也无需复杂的编码例程
定时和控制
- 3个FlexTimer，共有12个通道。硬件死区时间插入和正交解码，用于电机控制
- 4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源
人机接口
- 带有多达16路输入的硬件触摸传感接口。可在所有低功耗模式下运行(启用时只增加极小的电流)。通过硬件实现避免了软件轮询方法。高灵敏度，允许使用厚达5毫米厚度的贴膜
连接与通信
- 带硬件时间戳功能的IEEE 1588以太网MAC为实时工业控制提供高精度时钟同步
- USB 2.0 OTG (全速)。设备充电检测优化了便携式USB设备的充电电流/时间，延长了电池使用时间。低压稳压器可通过5V输入为外部组件提供高达120 mA，3.3V的片外供电
- 5个带有IrDA支持的UART，包括一个带有ISO7816智能卡支持的UART。支持各种数据大小、格式和传输/接收设置，满足多种工业通信协议
- IC间音频传输(I2S)串行接口，用于接入音频系统
- 两个CAN模块，适用于工业网络桥接
- 3个DSPI和两个I2C
可靠性、安全性和安防
- 硬件加密协处理器用于确保数据传输和存储的安全。比软件实施速度更快，CPU负载最低。支持各种算法 - DES、3DES、AES、MD5、SHA-1、SHA-256
- 存储器保护单元可为交叉开关上的所有主设备提供存储器保护，提高软件可靠性
- 循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
- 时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
- 如果发生看门狗事件，外部看门狗监测器可将输出引脚置于安全状态外部组件
- 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证10年供货
外部外设支持
- FlexBus外部总线接口为存储器以及图形显示器这样的外设提供接口选择。最多可支持6个片选信号和2GB可寻址空间
- 安全的数字主机控制器支持SD、SDIO、MMC或CE-ATA卡，适用于应用中软件升级、媒体文件或添加Wi-Fi支持
MCUXpresso软件与工具
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文档
快速参考恩智浦 文档类别
1-10 / 111 文件
紧凑列表
产品简介 (1)
勘误表 (7)
-
KINETIS_4N22D, Mask Set Errata for Mask 4N22D - Errata[KINETIS_4N22D]
-
Errata Mask 8N30D for Kinetis® MCUs[KINETIS_8N30D]
-
Errata Mask 4N30D for Kinetis® MCUs[KINETIS_4N30D]
-
Errata Mask 2N22D for Kinetis® MCUs[KINETIS_2N22D]
-
Errata Mask 0M33Z for Kinetis® MCUs[KINETIS_0M33Z]
-
Errata Mask 1N30D-2N30D for Kinetis® MCUs[KINETIS_1N30D-2N30D]
参考手册 (9)
-
Touch Library Reference Manual[FT10RM]
-
Kinetis K60: 100MHz Cortex®-M4 512KB Flash (120 WLCSP)[K60P120M100SF2RM]
-
Kinetis K60: 100MHz Cortex®-M4 256/512KB Flash (121 pin)[K60P121M100SF2V2RM]
-
Kinetis K60: 100MHz Cortex®-M4 256/512KB Flash (100 pin)[K60P100M100SF2V2RM]
-
Kinetis K60: 100MHz Cortex-M4 256/512KB Flash (144 pin)[K60P144M100SF2V2RM]
发行说明 (1)
-
Processor Expert 5.2 Release Notes[PE_5.2_RN]
工程设计要点 (1)
应用笔记 (65)
-
面向计量应用的基于FFT的算法 - 应用笔记[AN4255]
-
利用Kinetis微控制器的闪存交换功能实现稳健的在线固件更新[AN4533]
-

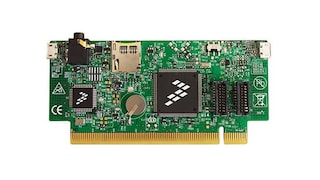

Audio player on KwikStik[AN4523]
-
