TEA2376DK1011快速入门

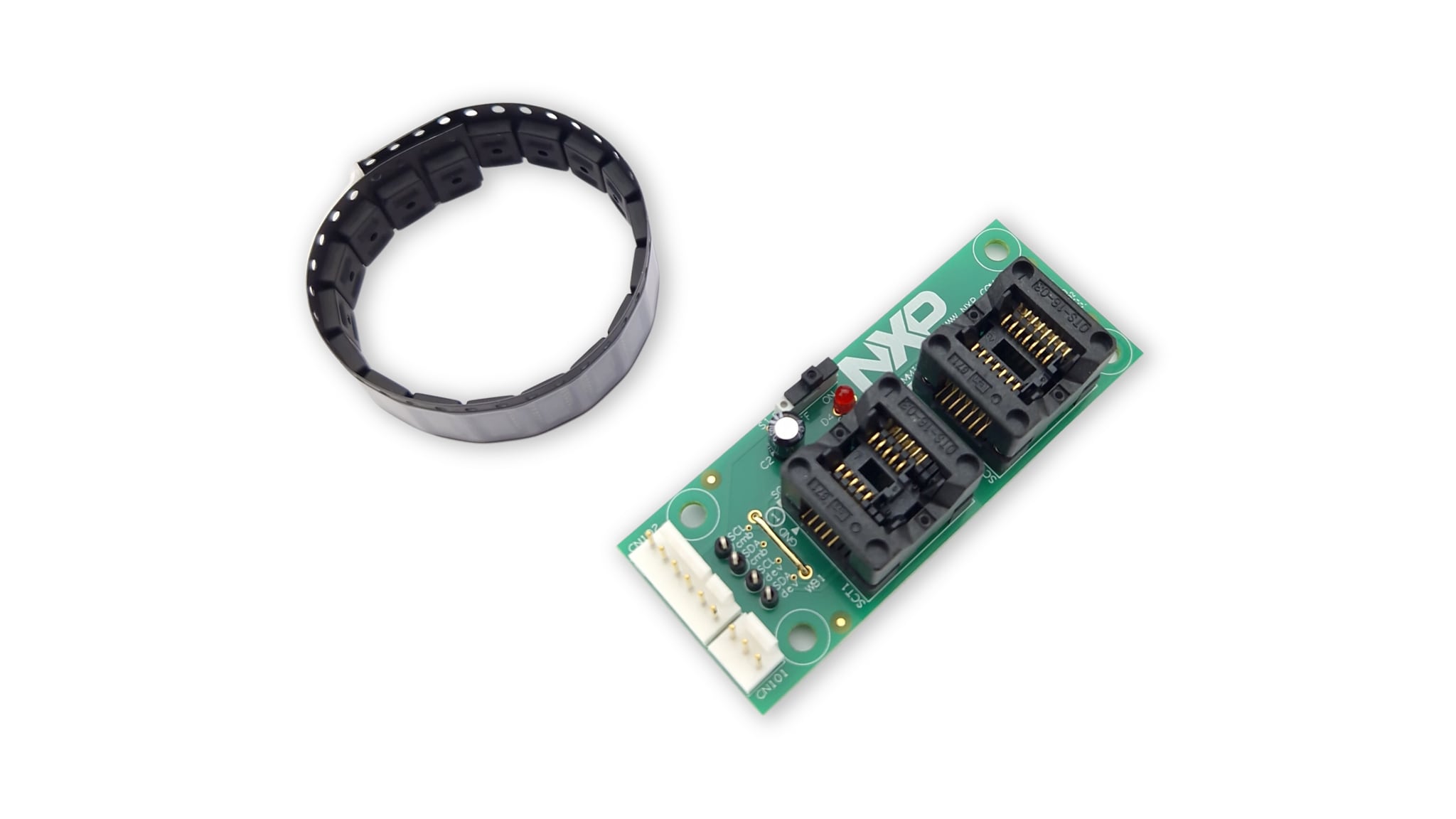

2.1 板特性

该板可用于编程TEA2376小系列的样品。

将IC放置在SO10或SO14插槽中。通过将3引脚和6引脚连接器连接到USB-I²C编程接口，在USB-I²C接口上选择正确的通道后，可以对不同型号的IC进行编程。

2.2 板说明

TEA2376数字架构基于高速可配置硬件状态机，确保可靠性、实时性。

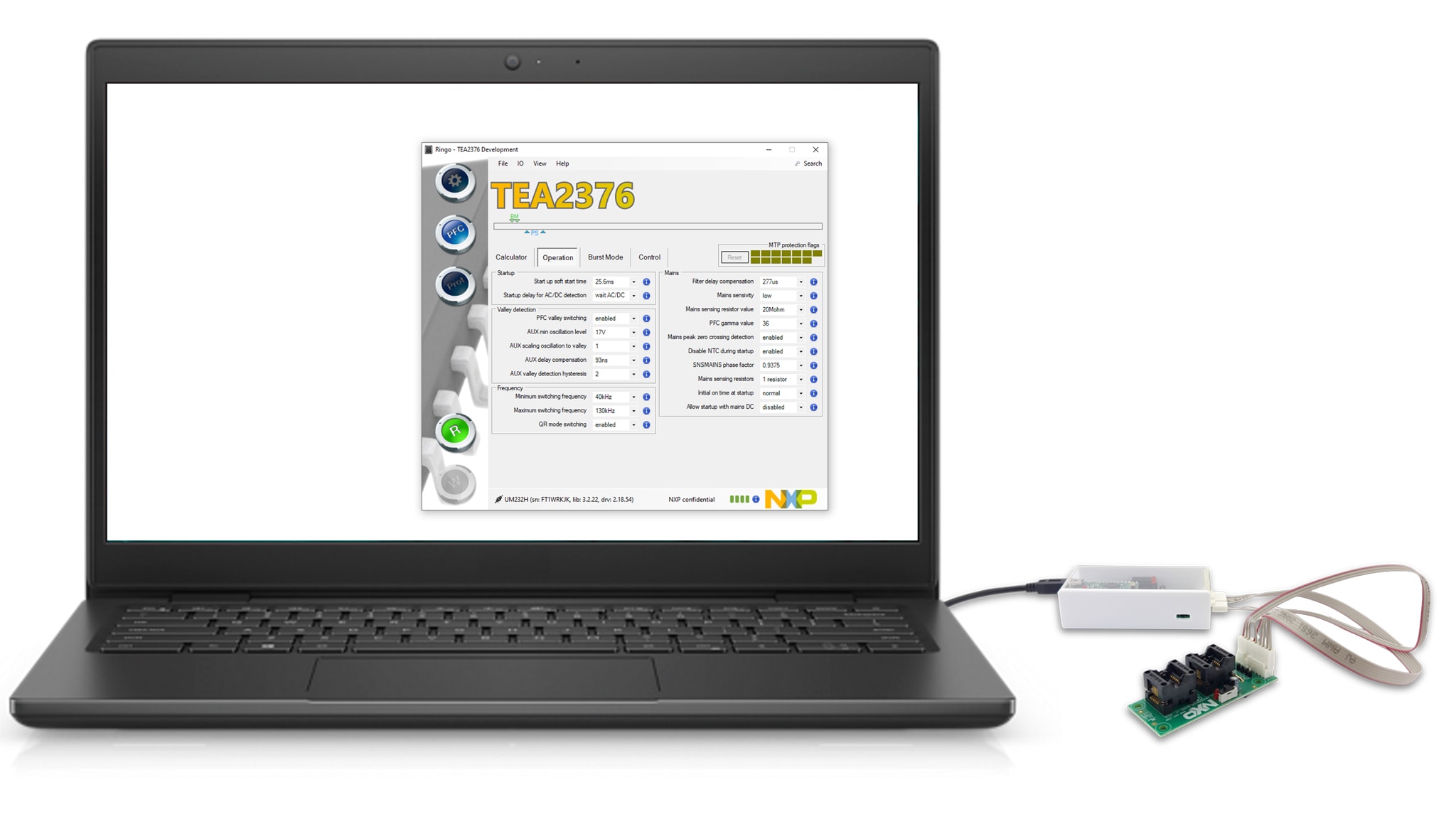

在评估期间可以使用TEA2376 Ringo软件的图形用户界面(GUI)轻松配置多个参数。

使用TEA2376DB1604v3板，结合RDK01DB1563 USB-I²C演示套件和TEA2376 Ringo软件，可以轻松地对TEA2376样品进行编程。

TEA2376DB1604板本质上是一块IC连接板。它将I²C信号连接到正确的引脚，并通过串联稳压器U4向IC VCC提供9V电源。

SO10 IC插槽可用于TEA2376AT，SO14 IC插槽可使用于TEA2376DT。

当交换IC样品时，VCC电压可以通过S1开关连接或断开。LED D4的红灯亮表示VCC电压施加在引脚上。例如，当（断开）连接电缆时，保护二极管D1和D2有助于限制I²C连接上的过压。

测试点TP1-TP4可用于测量I²C通信信号。

2.3 板组件

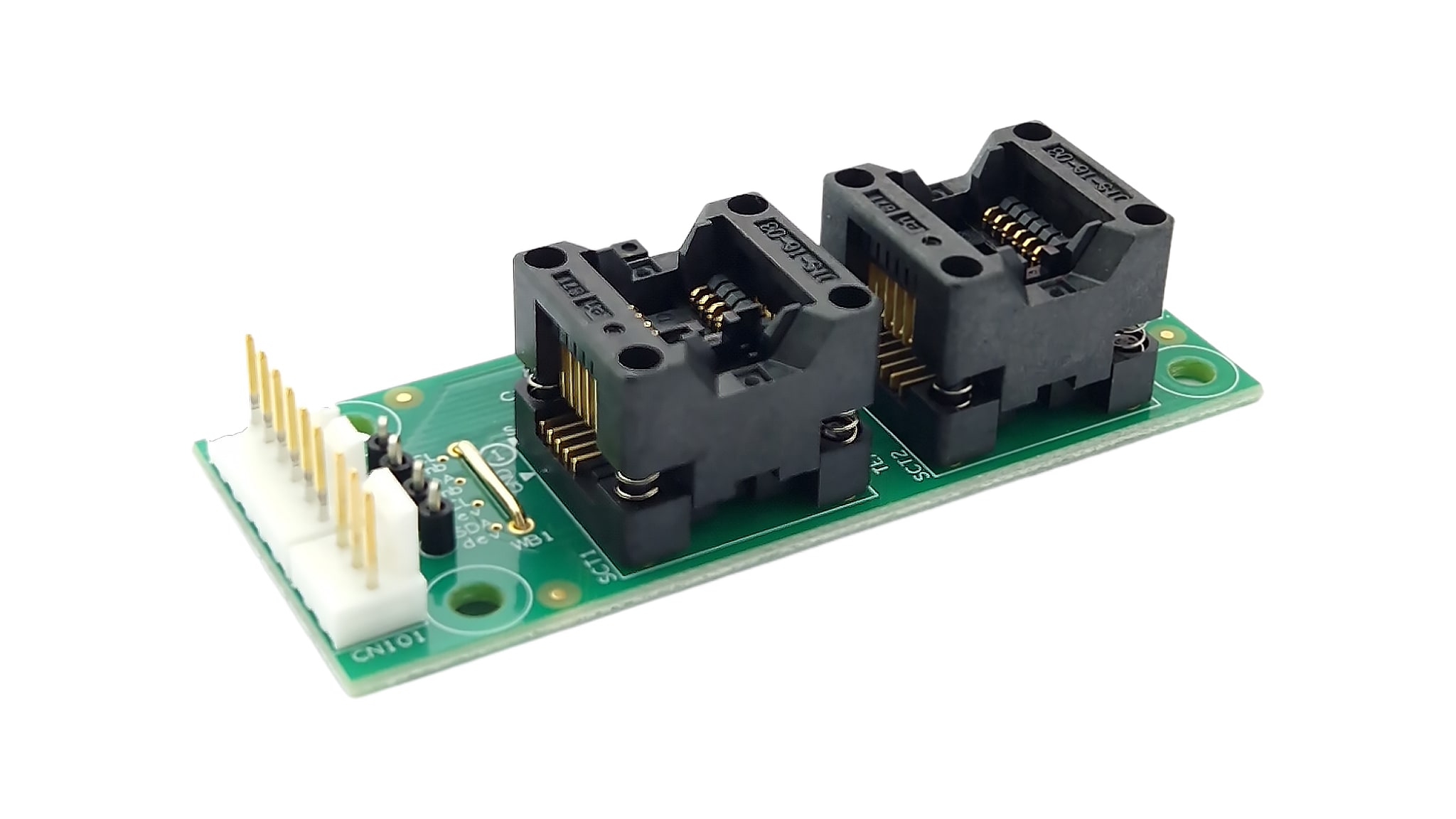

TEA2376编程板（SO10或SO14 IC插槽）

3.1 配置硬件

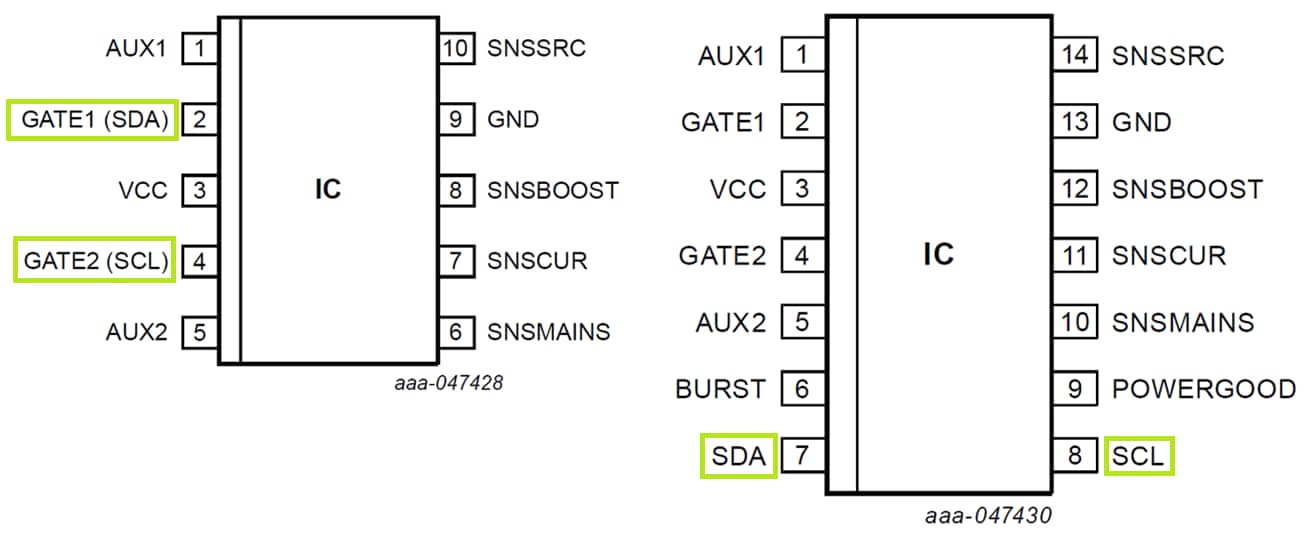

TEA2376 IC样品可以通过TEA2376DB1604v3板+I²C接口（RDK01DB1563）进行编程。. 在通过TEA2376DT SO14 IC上的GATE引脚或SDA和SCL引脚进行编程之前，I²C接口上的选择开关必须在正确的位置。

带电缆的I²C-USB接口（RDK01DB1563套件）可用于最近几款具有MTP设置的恩智浦电源转换控制器IC。

板信息

• UM12004，TEA2376DK1011编程板和IC样品用户手册
• TEA2376DK1011原理图
• TEA2376DB1604设计文件
• TEA2376 32位GUI
• TEA2376 64位GUI

Ringo软件

问：Ringo.exe无法启动。

• 回答1：要使Ringo软件正常工作，需要在计算机上安装USB-I²C接口驱动程序(FT232)
• 答2：确保您使用的是兼容版本：32位或64位
• 回答3：Ringo适用于Windows操作系统。在其他操作系统上，可以通过Windows模拟器运行

问：我可以在没有连接接口的情况下使用Ringo吗？

• 回答1：可以，但要安装USB-I²C接口驱动程序(FT232)
• 回答2：开始使用时需要在计算机上安装USB-I²C接口驱动程序(FT232) ，才能启用Ringo软件。因此，需要连接接口（一次）来安装驱动程序

问题：连接USB-I²C接口时，它不工作。

• 回答1：运行FT323模块需要驱动程序 。驱动程序通常是自动安装的(即插即用)，但有时需要手动安装。可在恩智浦网站上观看“手动安装USB驱动程序”视频教程。有关最新的驱动程序更新，请访问FTDI网站
• 回答2：安装了驱动程序但仍然无法工作时：完全（“删除此设备的驱动程序软件”）删除驱动程序，或访问FTDI芯片网站获取更多信息或驱动程序的最新版本。

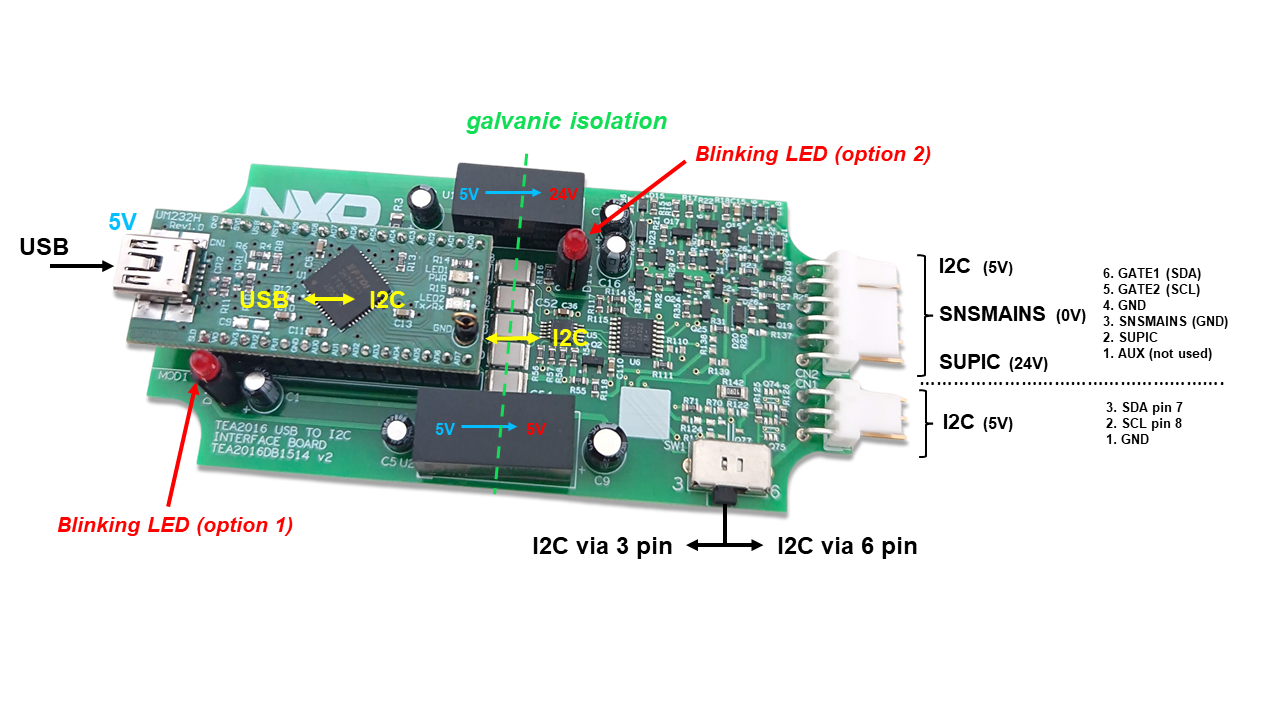

USB-I²C接口

问：与IC没有通信。

• 回答1：检查接口上的开关是否在正确的位置：3引脚或6引脚。
• 回答2：检查是否连接了正确的电缆(或在使用编程板时检查两者)。
• 回答3：检查信号干扰是否阻碍通信

问题：我想对板进行更改或维修。有电路图吗？

• 回答1：电路图包含在UM11235用户手册中。可在Ringo软件的帮助选项卡中找到该文档。

问：板上的LED有什么指示功能？

• 回答1：Ringo软件可以使用它们来显示I²C连接正常。不同Ringo版本的指示情况不同。通常，缓慢闪烁表示与IC没有通信。快速闪烁表示与IC的通信正确。

问题：需要购买RDK01DB1563套件吗？或者可以自己构建接口？

• 回答1：RDK01DB1563提供了一种具有电流隔离的简单连接，也可用于其他恩智浦产品。Ringo软件的正常运行需要UM232H模块的驱动程序。也可以使用FTDI单独的UM232H模块。使用该模块的方式与TEA2016DB1514v2板中的方法相似(电路图包含在UM11235中)

编程板

问题：使用编程板时，需要连接哪根电缆？

• 回答1：同时连接3引脚和6引脚电缆，并选择正确的I²C信道进行通信
• 回答2：对于TEA2376AT IC，仅需要连接6引脚电缆。
• 答3：对于TEA2376DT IC，需要3引脚和6引脚电缆。

问：我想测量信号或在板上进行修改。有电路图吗？

• 回答1：本文档中包含电路图。

SW1开关有什么功能？

• 回答1：当交换IC样品时，VCC电压可以通过S1开关连接或断开。LED D4的红灯亮表示VCC电压施加在引脚上

问题：怎样才能知道IC是否正确放置在插槽中？有两种方式

• 回答1：PCB上有一个引脚1的标记，用来保证IC被正确放置
