TEA2376DB1602演示板快速入门

上次修改时间： Jan 3, 2024支持 TEA2376DB1602

本文档内容

  • 1

    开箱即用

  • 2

    获取硬件

  • 3

    获取软件

  • 4

    配置硬件

购买 TEA2376DB1602

本文档内容

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品能够延长电池使用寿命，缩小设备尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。

本页面将指导您完成设置和使用TEA2376DB1602 300W交错式PFC演示板的过程。

1.1 套件内含物/装箱单

TEA2376DB1602套件内含物如下：

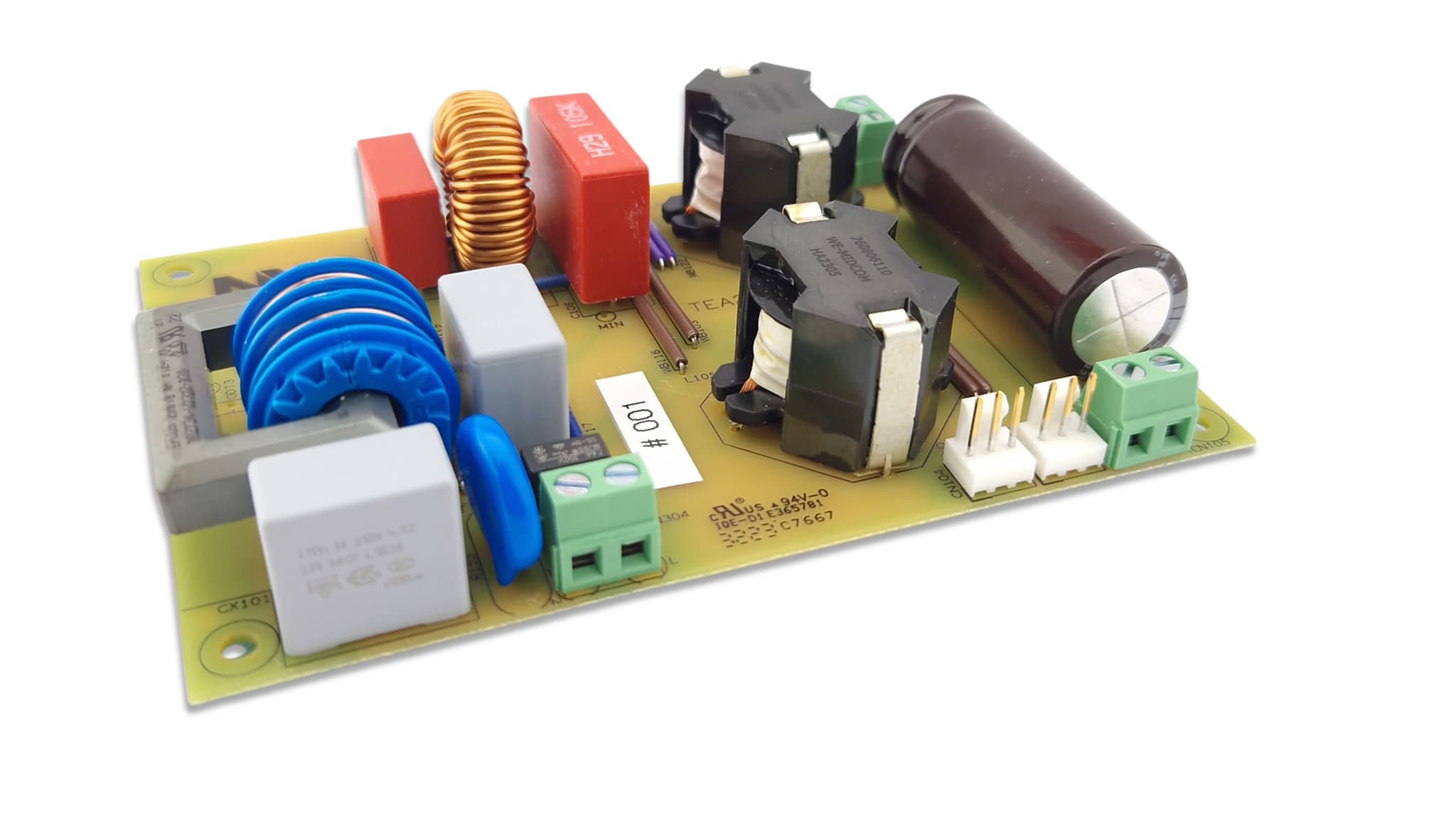

  1. TEA2376DB1602 300W交错式PFC演示板
TEA2376DB1602 Perspective

1.2 其他硬件

除了套件内含物外，使用此套件时，还需要使用以下硬件。

RDK01DB1563 USB-I²C编程接口

1.3 所需设备

  • 交流电源
  • 功率分析仪（可选）
  • 电子负载（500V，1A）
  • 用于观察操作行为的示波器
  • 带USB接口的Windows PC，通过软件和接口修改参数
  • USB-I²C编程接口（RDK01DB1563套件，可选）

1.4 Windows PC

  • 带有Windows操作系统的PC
  • Ringo TEA2376软件

下一页获取硬件

2. 获取硬件

2.1 板说明

TEA2376DB1602v2演示板可以在90V（RMS）和264V（RMS）通用电源之间的电源输入电压下工作。

TEA2376DB1602v2演示板包含两个子电路：

  1. 有源桥式整流器
  2. 交错式PFC转换器

该演示板的目的是展示和评估TEA2376DT和TEA2209T在单输出电压电源中的运行情况，包括在典型设计中的运行模式。性能支持通用标准，包括当前的低负载和备用要求。它可以作为使用TEA2376和TEA2209控制器IC的电源设计的起点。

为了突出搭载了有源桥式整流器的交错式PFC的性能优势，TEA2376DB1602V2板采用了标准MOSFET，并在无需散热器的单面铜质PCB上进行了精心设计。

符号 说明 条件 数值 单位
Vi 输入电压 AC 90至264 V (RMS)
Fi 输入频率 - 47至63 Hz
Pi(no load)_mains 空载输入功率 230V/50Hz <35 mW
Pi(no load)_VCC 空载输入功率 VCC=16V (DC) <15 mW
Vo 输出电压 正常模式 395 V
Vo(min, max) 输出电压变化 负载阶跃响应 <10 %
lo 输出电流 连续 0至0.76 A
lo 输出电流 标称Vo下的峰值 >1 A
tstart 开始时间 115V/60Hz，lo=0.76A 100 ms
PF 功率因数 lo=0.76A 0.99 -
η 效率 115V/60Hz lo=0.76A >96 %
η 效率 230V/50Hz lo=0.76A >98 %

2.2 TEA2376 Ringo软件和USB-I²C接口

在TEA2376DB1602v2板上，使用了TEA2376DT (SO14)版本。该版本包括两个用于I²C通信的专用引脚，可实现参数的灵活修改，极大地便利了产品的开发过程。在电源操作期间，可以修改设置，还可以监测操作的状态信息。

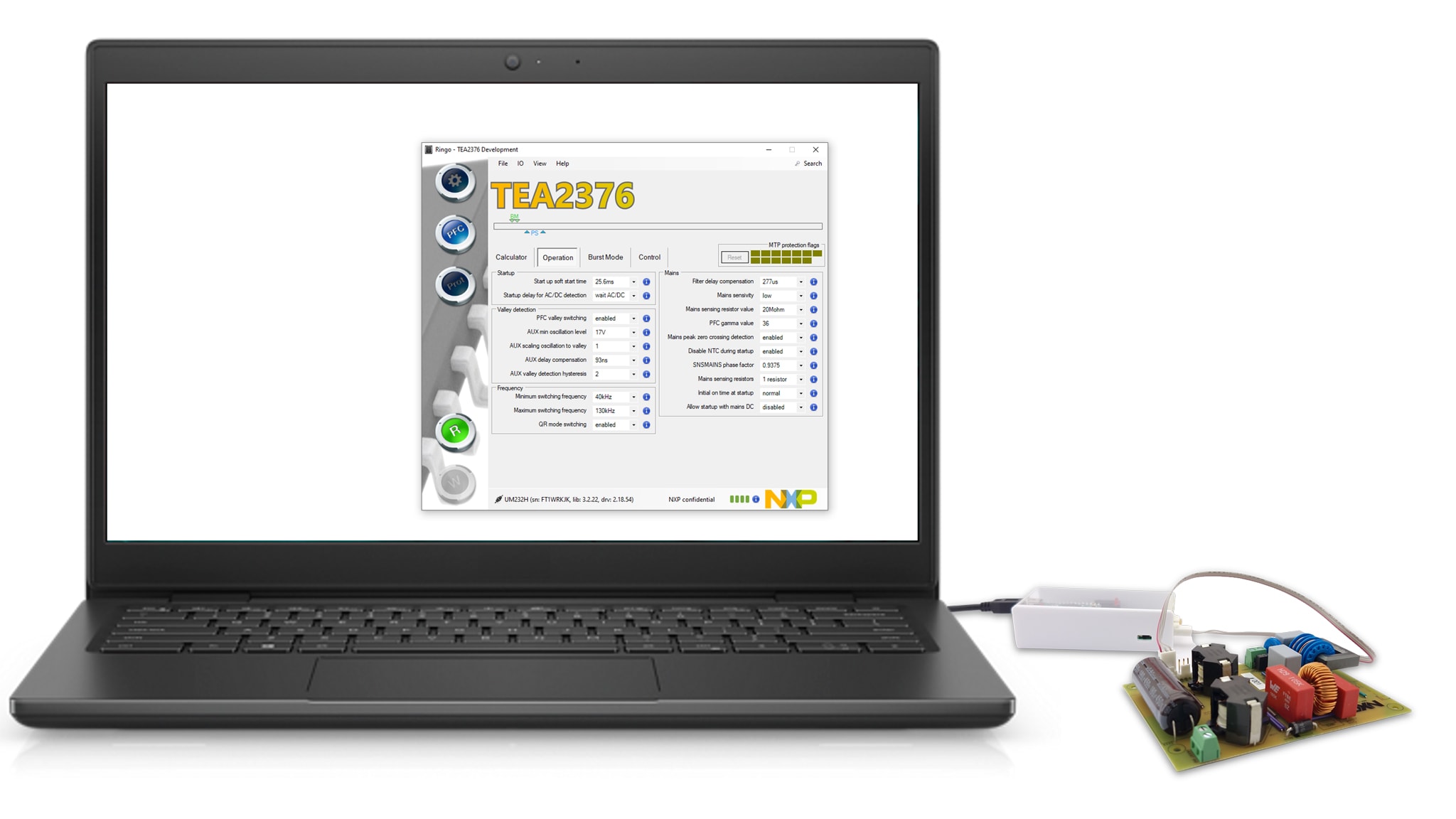

在电源开发过程中，可以使用带有USB-I²C接口的Windows操作系统PC上的Ringo软件与IC进行通信（TEA2016DB1514作为RDK01DB1563套件的一部分提供）。带有GUI的TEA2376 Ringo软件提供了正确的协议，还提供了几个选项和工具来处理IC设置和读取状态信息。

TEA2376DB1602 Setup

2.3 接口板

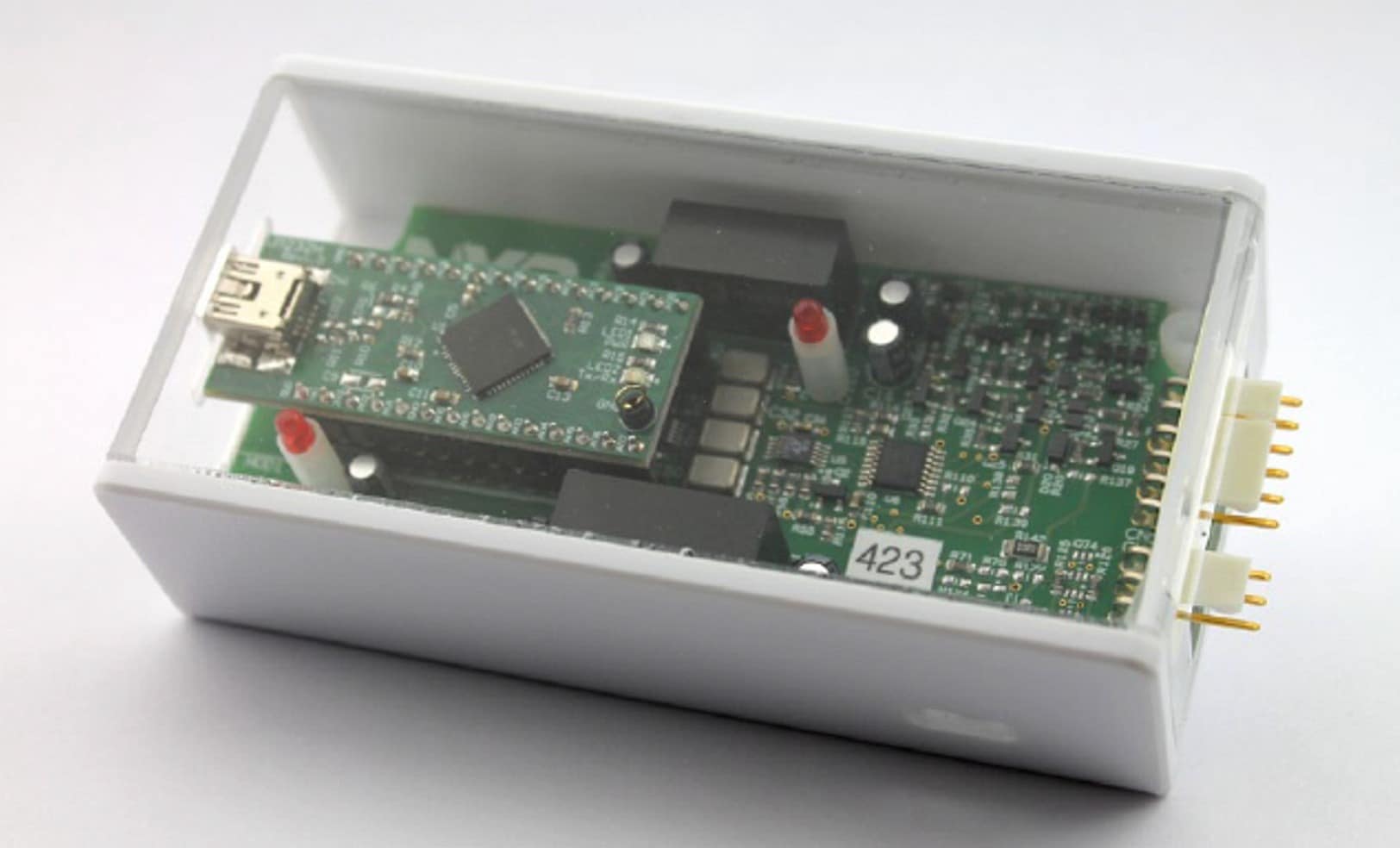

TEA2016DB1514接口板是一种开发工具，可以从计算机设置TEA2376控制器参数。恩智浦提供的Ringo TEA2376开发软件包含可安装在计算机上的图形用户界面(GUI)。

接口和软件作为电源开发的一部分，可在实验室环境中进行设计工作。它不适合消费电子或工业用途。

TEA2376DB1602 Interface TEA2376DB1602 Presentation

前页开箱即用
下一页获取软件

3. 获取软件

3.1 安装软件

将Ringo TEA2376软件压缩文件下载到计算机上的一个文件夹中，然后解压缩该文件。

要使Ringo软件工作，需要安装带USB-I²C编程接口的FT232H驱动程序。第一次通过USB连接此接口时会自动安装。如果未自动安装，则可以使用随附的驱动程序手动安装。

重要提示：如未安装FT232H驱动程序，Ringo软件无法运行。

Ringo程序无需安装。双击Ringo.exe即可启动。将其他文件和文件夹保存在同一目录，方便Ringo使用。

前页获取硬件
下一页配置硬件

4. 配置硬件

4.1 电源设置

TEA2376DB1602演示板包含一个TEA2376DT IC样品，在运行过程中可以通过I²C进行通信。它通过3引脚连接与接口相连。

TEA2376DB1602 Setup

带电缆的I²C-USB接口（RDK01DB1563套件）可用于最近几款具有MTP设置的恩智浦电源转换控制器IC。

前页获取软件
下一页设计资源

设计资源

板信息

前页配置硬件
下一页支持

支持

Ringo软件

问：Ringo.exe无法启动。

  • 回答1：要使Ringo软件正常工作，需要在计算机上安装USB-I²C接口驱动程序(FT232)
  • 答2：确保您使用的是兼容版本：32位或64位
  • 回答3：Ringo适用于Windows操作系统。在其他操作系统上，可以通过Windows模拟器运行

问：我可以在没有连接接口的情况下使用Ringo吗？

  • 回答1：可以，但要安装USB-I²C接口驱动程序(FT232)
  • 回答2：开始使用时需要在计算机上安装USB-I²C接口驱动程序(FT232) ，才能启用Ringo软件。因此，需要连接接口（一次）来安装驱动程序。

问题：连接USB-I²C接口时，它不工作。

  • 回答1：运行FT323模块需要驱动程序 。驱动程序通常是自动安装的（即插即用），但有时需要手动安装。可在恩智浦网站上观看“手动安装USB驱动程序”视频教程。有关最新的驱动程序更新，请访问FTDI网站
  • 回答2：安装了驱动程序但仍然无法工作时：完全（“删除此设备的驱动程序软件”）删除驱动程序，或访问FTDI芯片网站获取更多信息或驱动程序的最新版本。

USB-I²C接口

问：与IC没有通信。

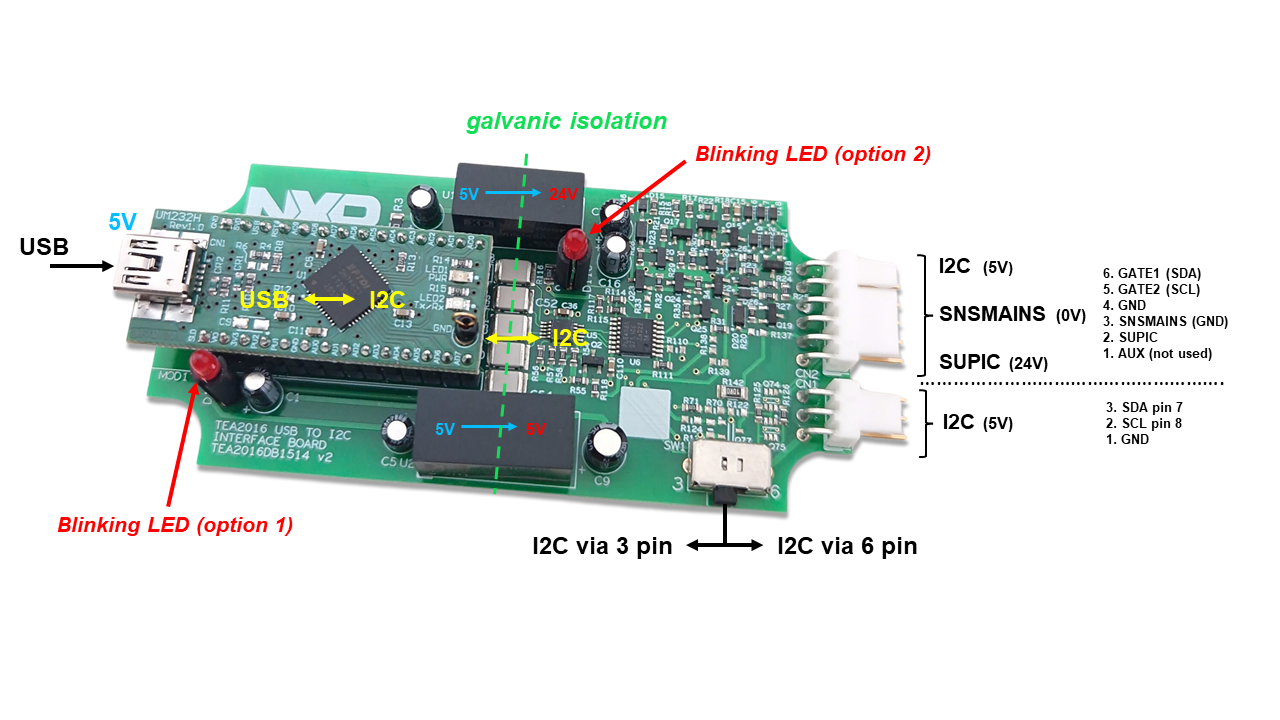

  • 回答1：检查接口上的开关是否在正确的位置：3引脚或6引脚。
  • 回答2：检查是否连接了正确的电缆（或在使用编程板时检查两者）。
  • 回答3：检查信号干扰是否阻碍通信

问题：我想对板进行更改或维修。有电路图吗？

  • 回答1：电路图包含在UM11235用户手册中。可在Ringo软件的帮助选项卡中找到该文档。

问：板上的LED有什么指示功能？

  • 回答1：Ringo软件可以使用它们来显示I²C连接正常。不同Ringo版本的指示情况不同。通常，缓慢闪烁表示与IC没有通信。快速闪烁表示与IC的通信正确。

问题：需要购买RDK01DB1563套件吗？或者可以自己构建接口？

  • 回答1：RDK01DB1563提供了一种具有电流隔离的简单连接，也可用于其他恩智浦产品。Ringo软件的正常运行需要UM232H模块的驱动程序。也可以使用FTDI单独的UM232H模块。使用该模块的方式与TEA2016DB1514v2板中的方法相似（电路图包含在UM11235中）
