BATT-14EXTENDER快速入门

2.1 板说明

BATT-14EXTENDER板支持用户将4个评估板连接到单个电池组或电池模拟器。

为EVB供电有两种选项：

• 电池或电池模拟器，如BATT-14CEMULATOR、BATT-14EMULATOR或BATT-14AAAPACK
• 外部电源，前提是在BATT-14EXTENDER板上添加一些其他组件

以下评估板与BATT-14EXTENDER板兼容：

• RD33771CDSTEVB
• FRDM33771CSPEVB
• RD33775ADSTEVB

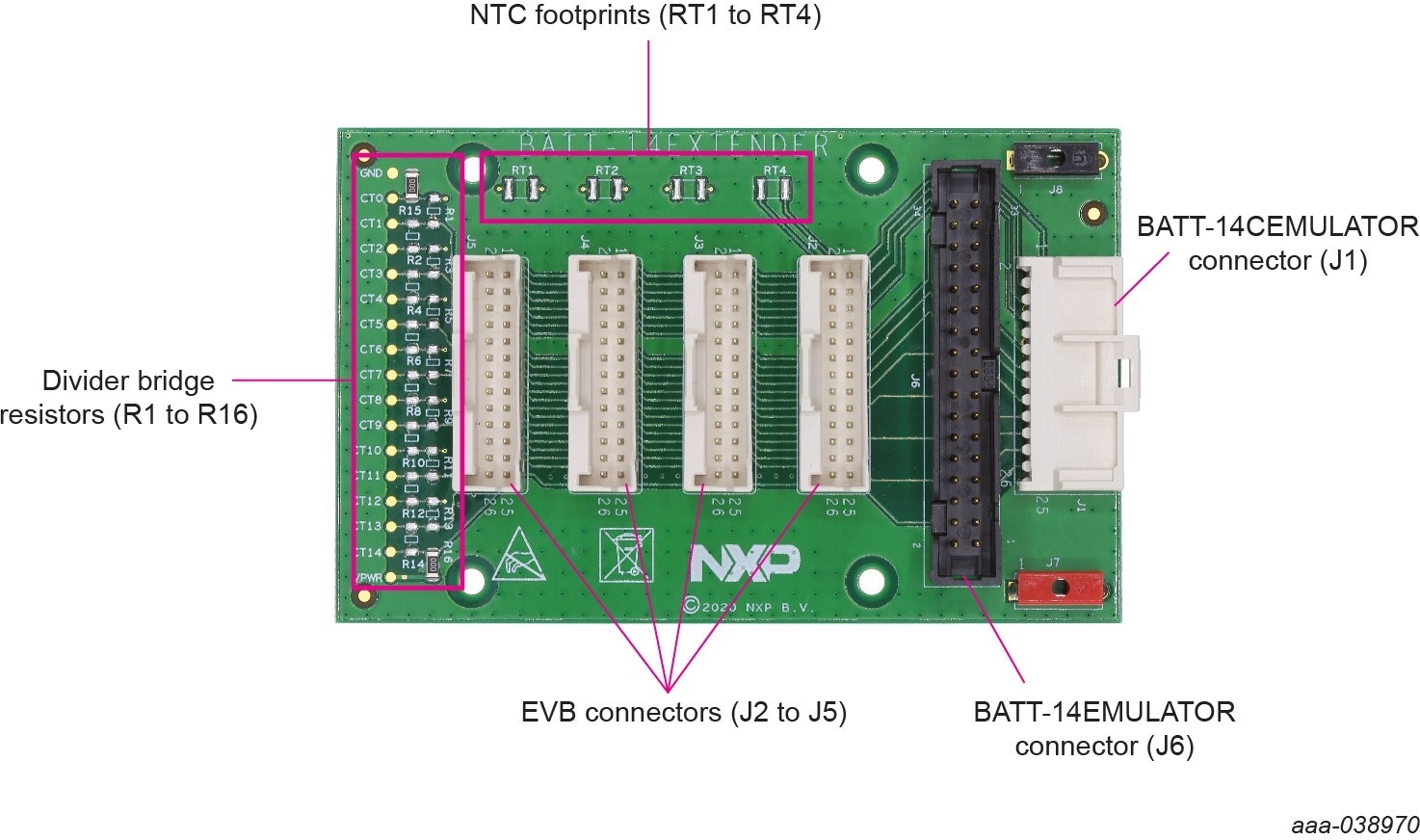

2.2 板组件

14节电池组扩展器BATT-14EXTENDER概述

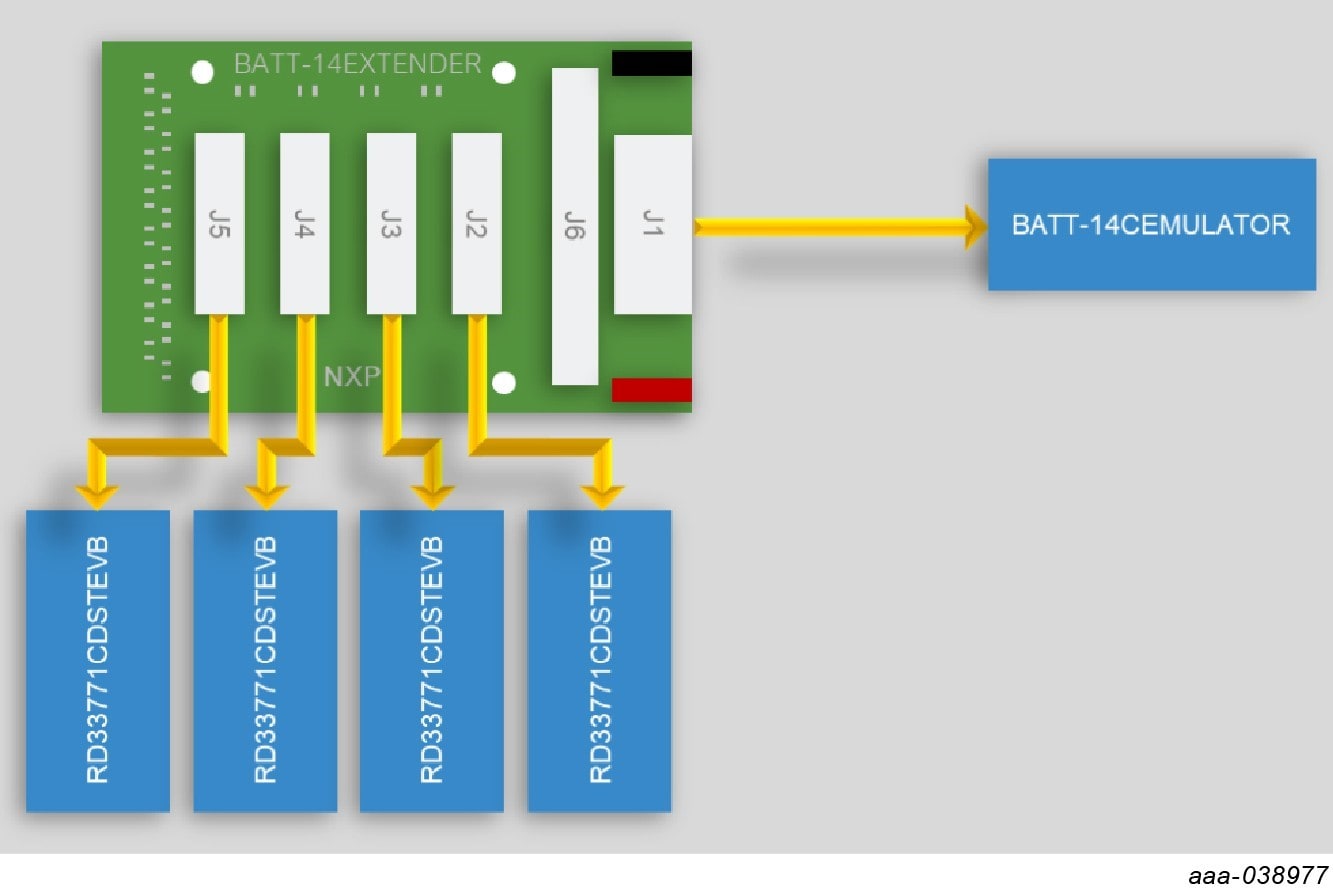

3.1 用例1

在本用例中，BATT-14EXTENDER由BATT-14CEMULATOR供电。BATT-14EXTENDER最多可以连接四个EVB。无需安装其他组件。此用例在默认情况下交付了该板。

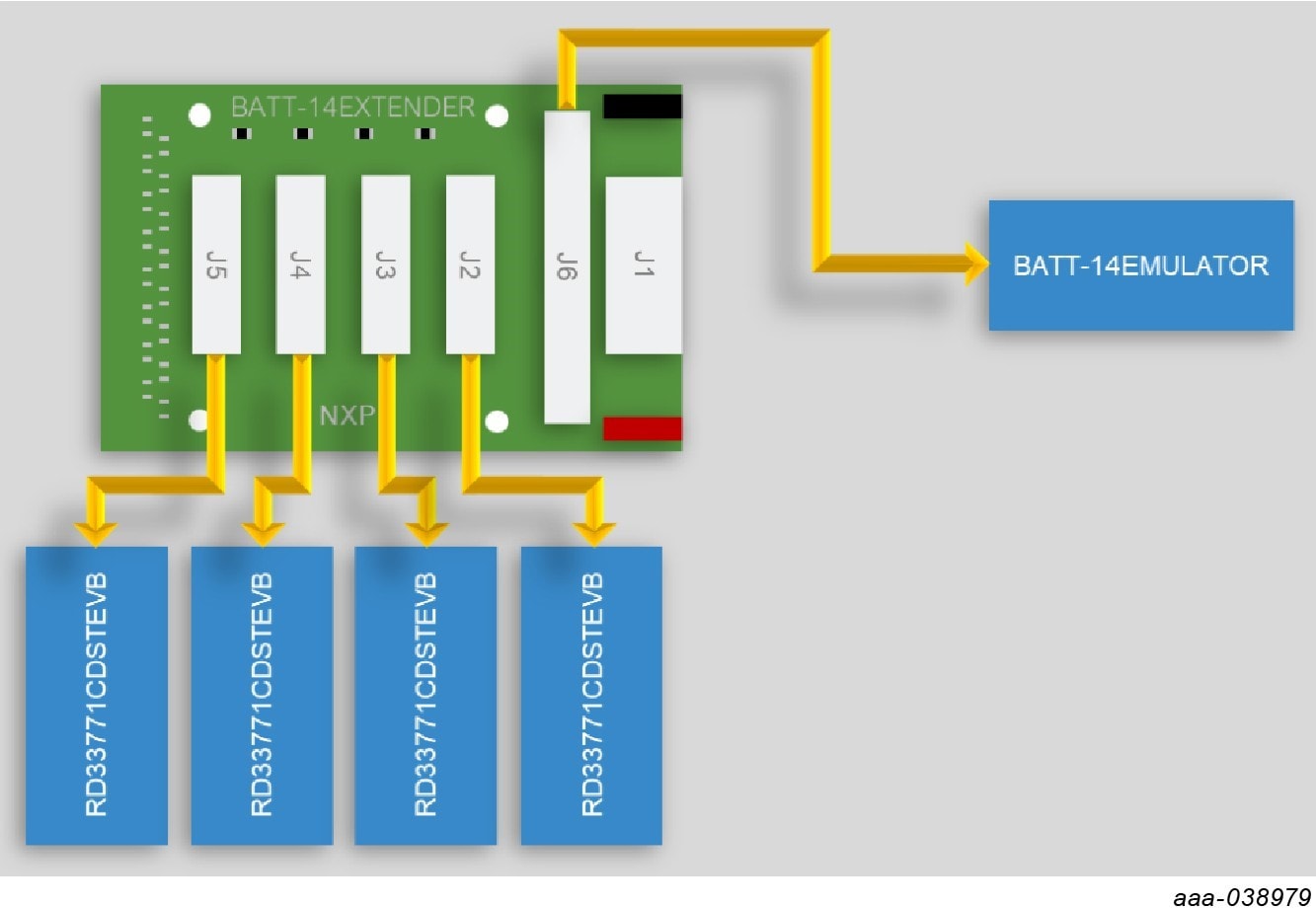

3.2 用例2

在本用例中，BATT-14EXTENDER由BATT-14EMULATOR供电，最多可以连接四个EVB。BATT-14EMULATOR没有NTC模拟。为支持使EVB进行NTC模拟，建议使用NTC填充RT1-RT4规格。

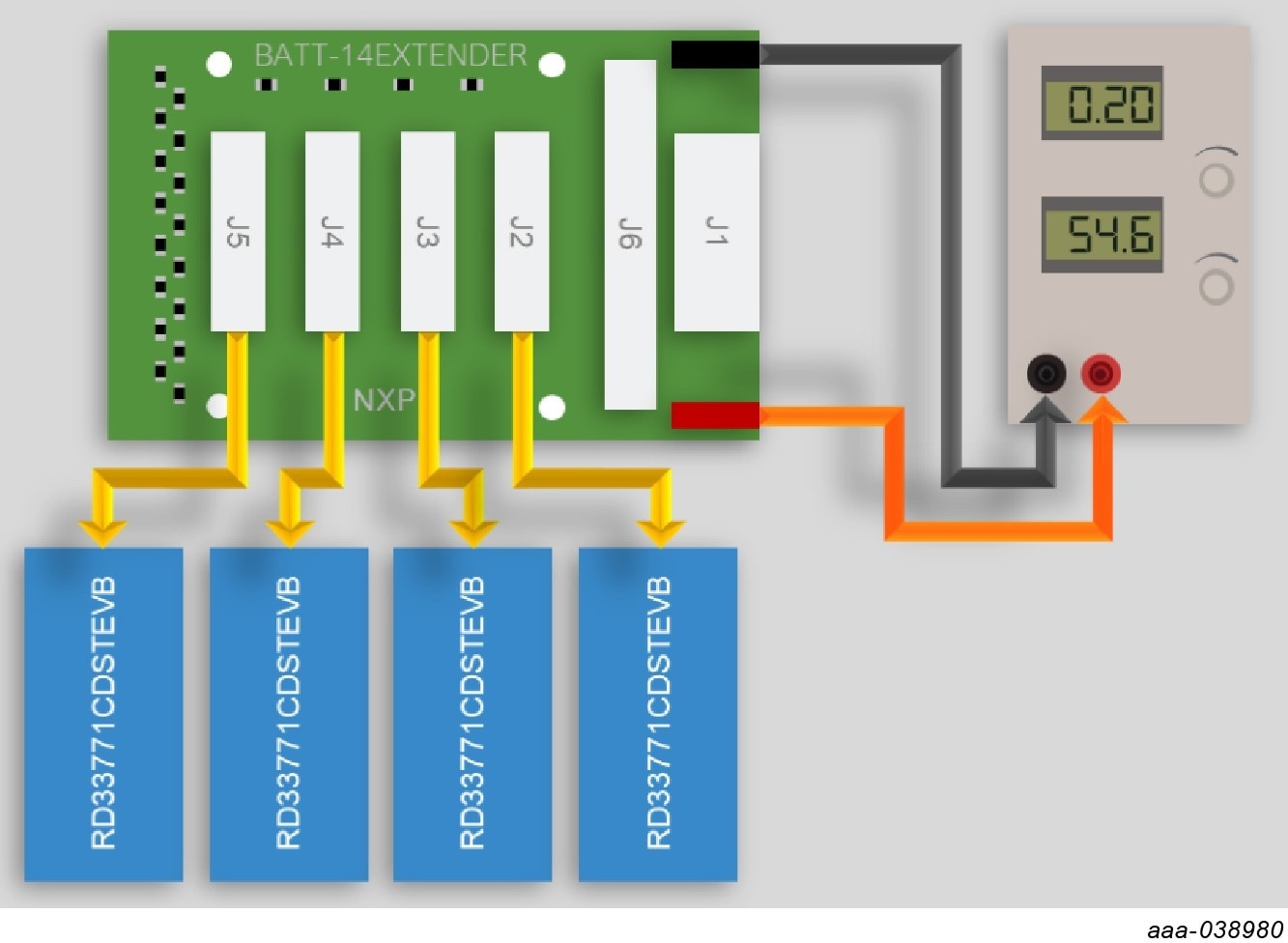

3.3 用例3

在本用例中，BATT-14EXTENDER由外部电源供电。电源的正极端子连接到J7，负极端子连接到J8。

J7和J8是2mm香蕉插头。必须安装分频桥电阻以及NTC，才能使用带有该选项的板。

板信息

如需了解有关推荐组件和板配置的更多详细信息，请参考UM11484，BATT-14EXTENDER 14节电池组扩展器用户手册。

其它资源

产品概述

电芯控制器的产品摘要页面位于：电芯控制器。

工具汇总页

BATT-14EXTENDER板的工具汇总页位于Battery Emulator Extender。

该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门提供适用于使用BATT-14EXTENDER板的快速参考信息，包括可下载资产。
