HVBMS Battery Management Unit with S32K344 (BMU)

RD-K344BMU
  • 试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更,恕不另行通知。如需了解更多信息和样品供货情况,请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

产品详情

框图

HVBMS Battery Management Unit with S32K344 - RD-K344BMU

HVBMS Battery Management Unit with S32K344 - RD-K344BMU

支持的器件

传感器

电池压力监测传感器(BPMS)

电源管理

安全SBC

BLDC,H桥,步进电机

高边开关

电池通信IC

处理器和微控制器

S32K通用微控制器

外设和逻辑

带温度补偿的RTC

接口

3.3 V / 5 V IO CAN收发器

具有灵活数据传输速率的CAN

CAN局部联网

Features

Interfaces

  • 3x CAN FD interfaces, one with partial networking
  • 4x electrical transport protocol link (ETPL) interfaces
  • 4x contactor drivers with PWM economization and current monitoring
  • 2x overcurrent protected outputs for battery cooling/heating valves
  • 2x overcurrent and reverse polarity protected outputs for junction box and DCLink bus pre-charge contactor

Advanced Features

  • On board pressure sensor for thermal runaway detection
  • PWM based interlock pilot loop
  • Lower current consumption in sleep mode
  • Cell voltage and battery current measurement synchronization for State of Health calculation

Wake-Up Sources

  • SBC – periodic wake up
  • VCU CAN – partial networking
  • CMU wake up via CMU CAN or ETPL
  • Pressure sensor – thermal runaway event detection

购买选项

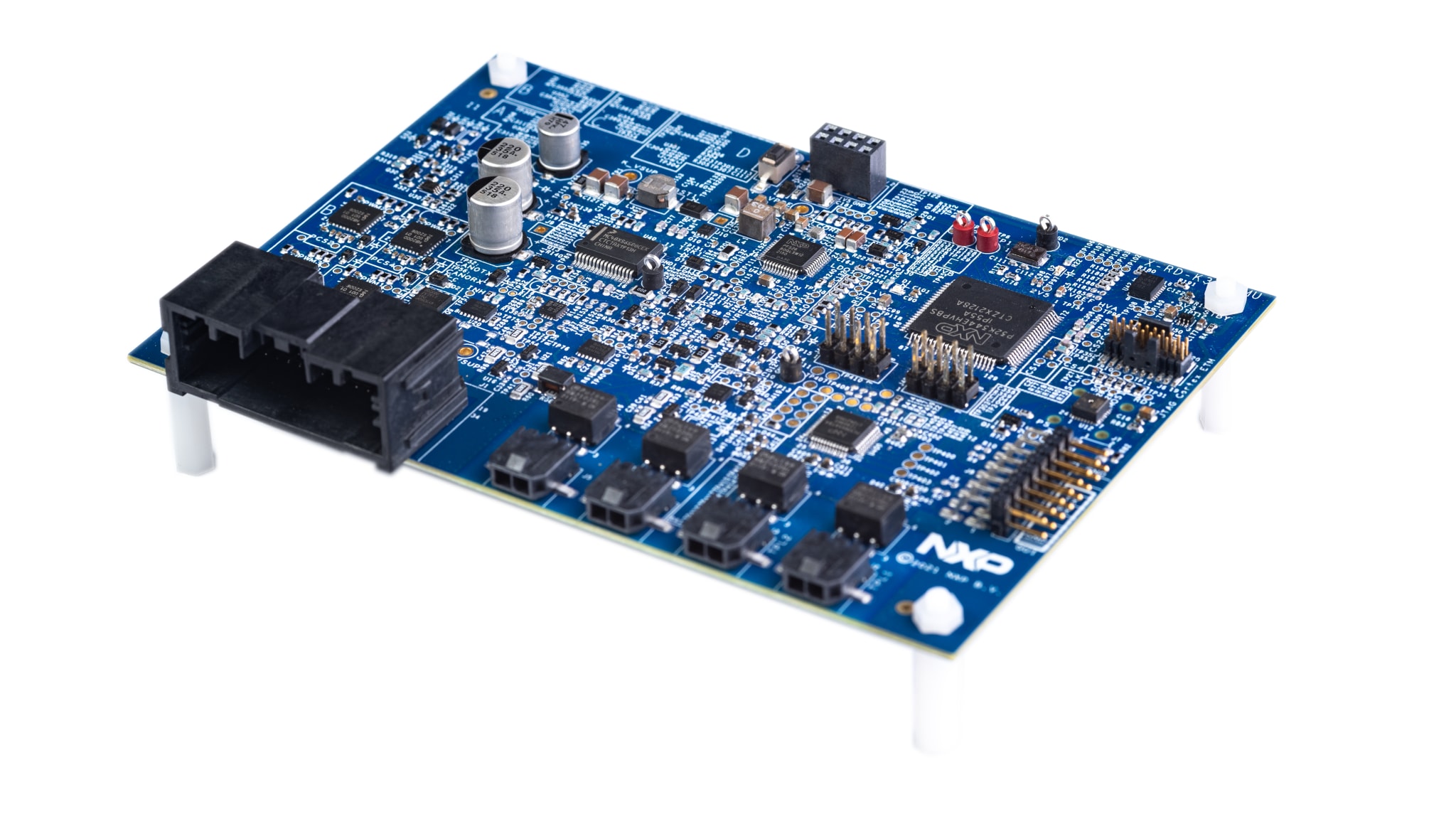

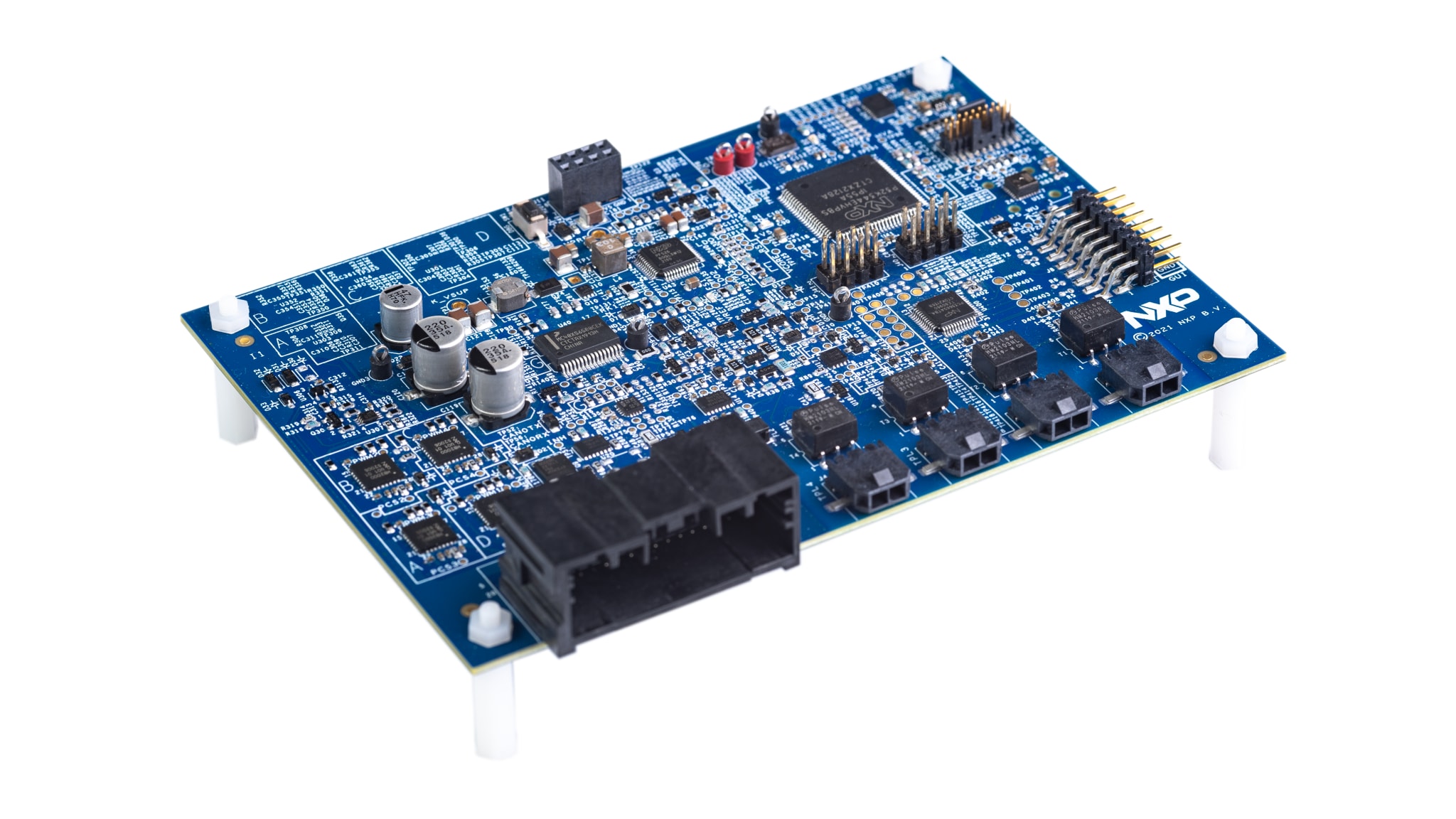

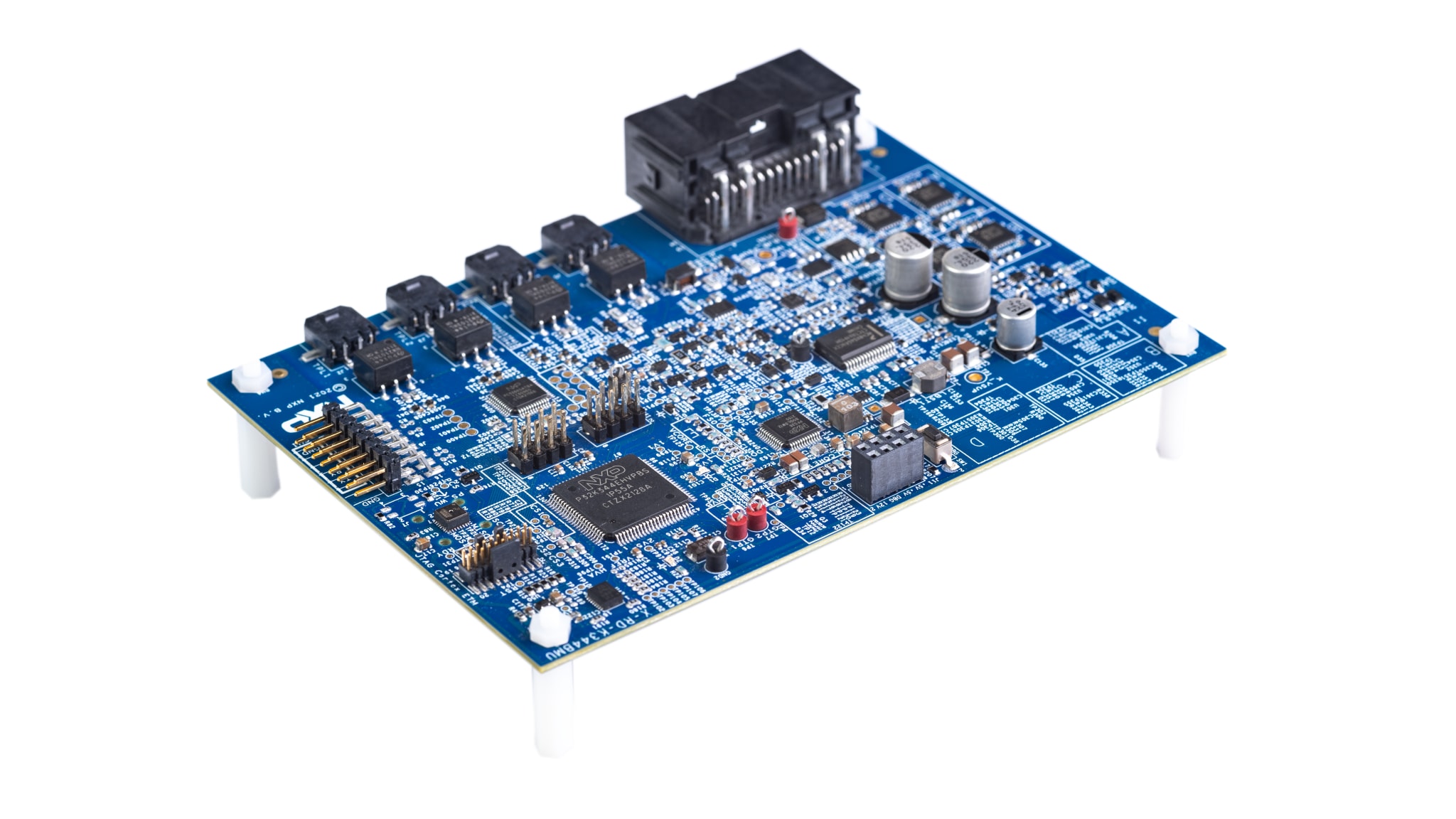

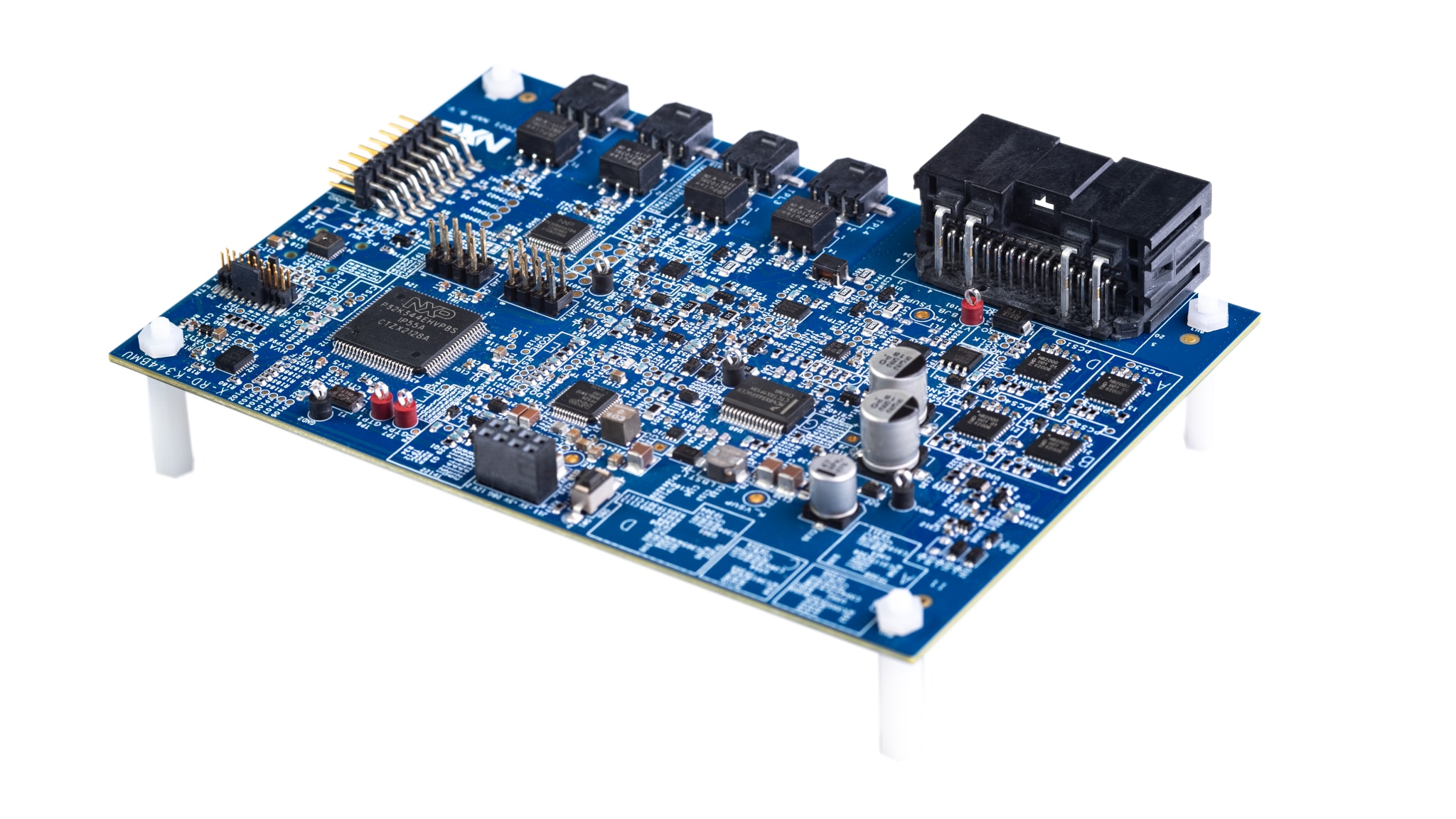

RD-K344BMU-Image

点击展开

  • RD-K344BMU

  • HVBMS Battery Management Unit with S32K344 (BMU).

  • CNY5,882.47
  • 数量为 1
从代理商处购买
BATT-TPLCABLE20-Image

点击展开

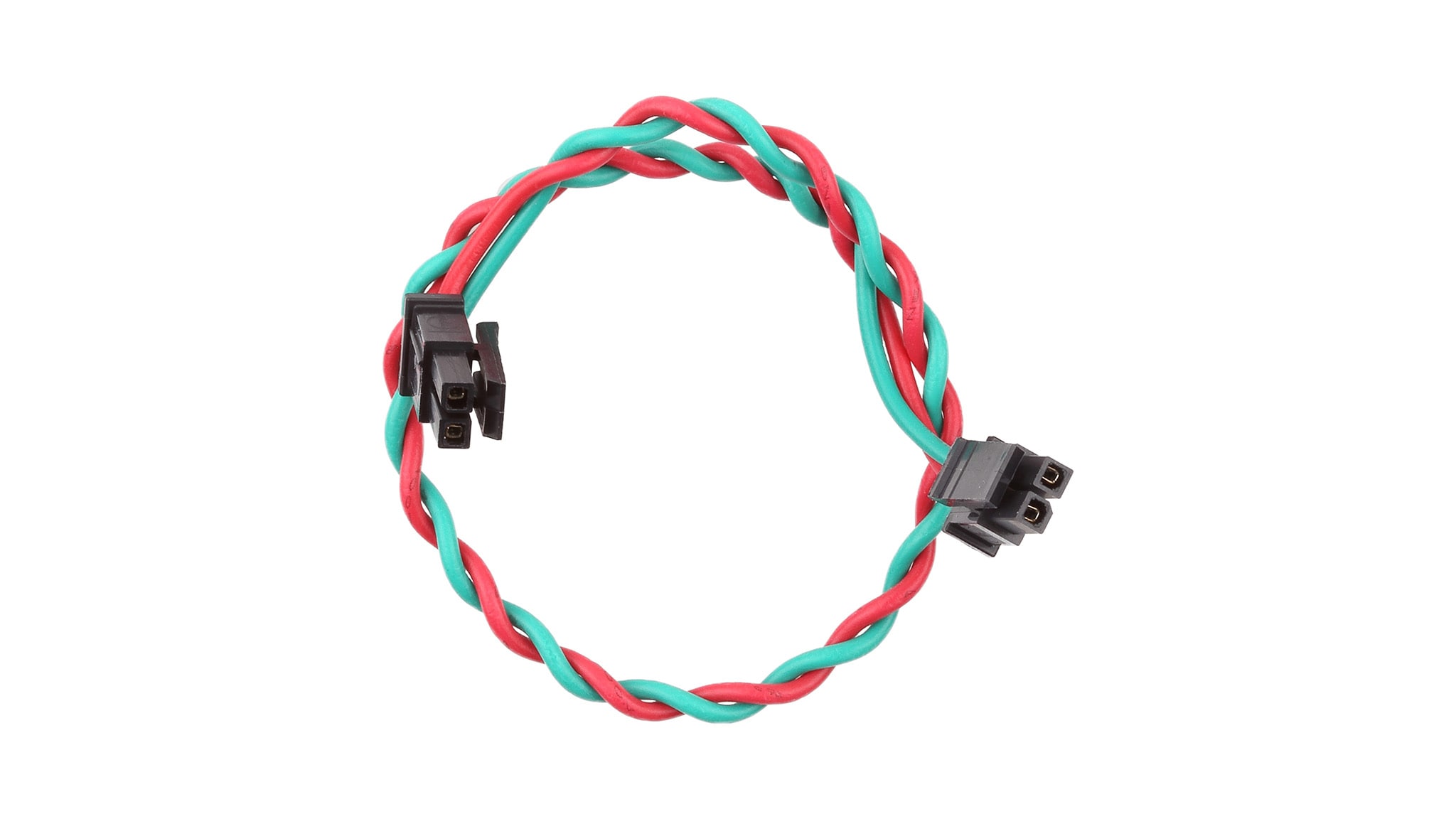

  • BATT-TPLCABLE20

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • CNY89.78
  • 数量为 1
    • 供货状态: 有货
    • 库存: 16
    • 运单: 正常情况下 1-2个工作日内发货
Buy from NXP从代理商处购买
BATT-TPLCABLE50-Image

点击展开

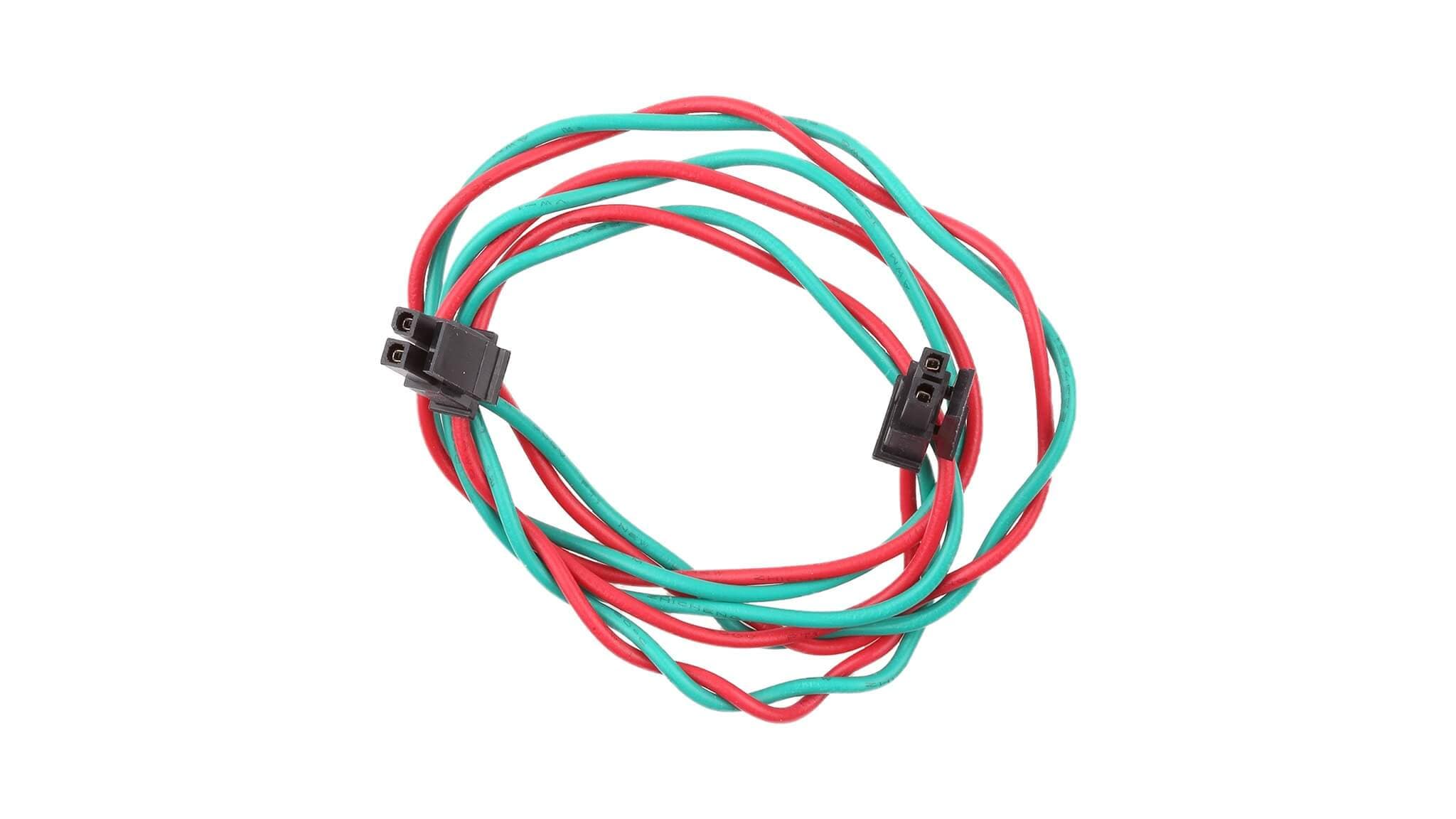

  • BATT-TPLCABLE50

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • CNY89.78
  • 数量为 1
    • 供货状态: 有货
    • 库存: 19
    • 运单: 正常情况下 1-2个工作日内发货
Buy from NXP从代理商处购买
