高集成度的电池压力监测传感器
推荐新设计使用NBP8FD4ST1和NBP9FD4ST1，因为NBP8FD4T1和NBP9FD4T1已经停产了。

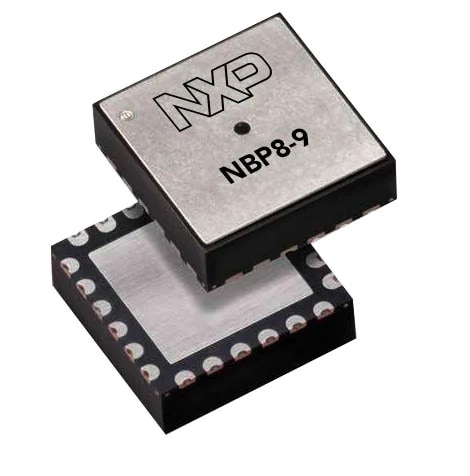

NBP8和NBP9是恩智浦压力传感器产品系列中的一个完全集成的电池压力监测传感器系列，采用4x4mm小封装规格，提供低功耗、PWM、SPI、就绪/中断及电源启用功能。

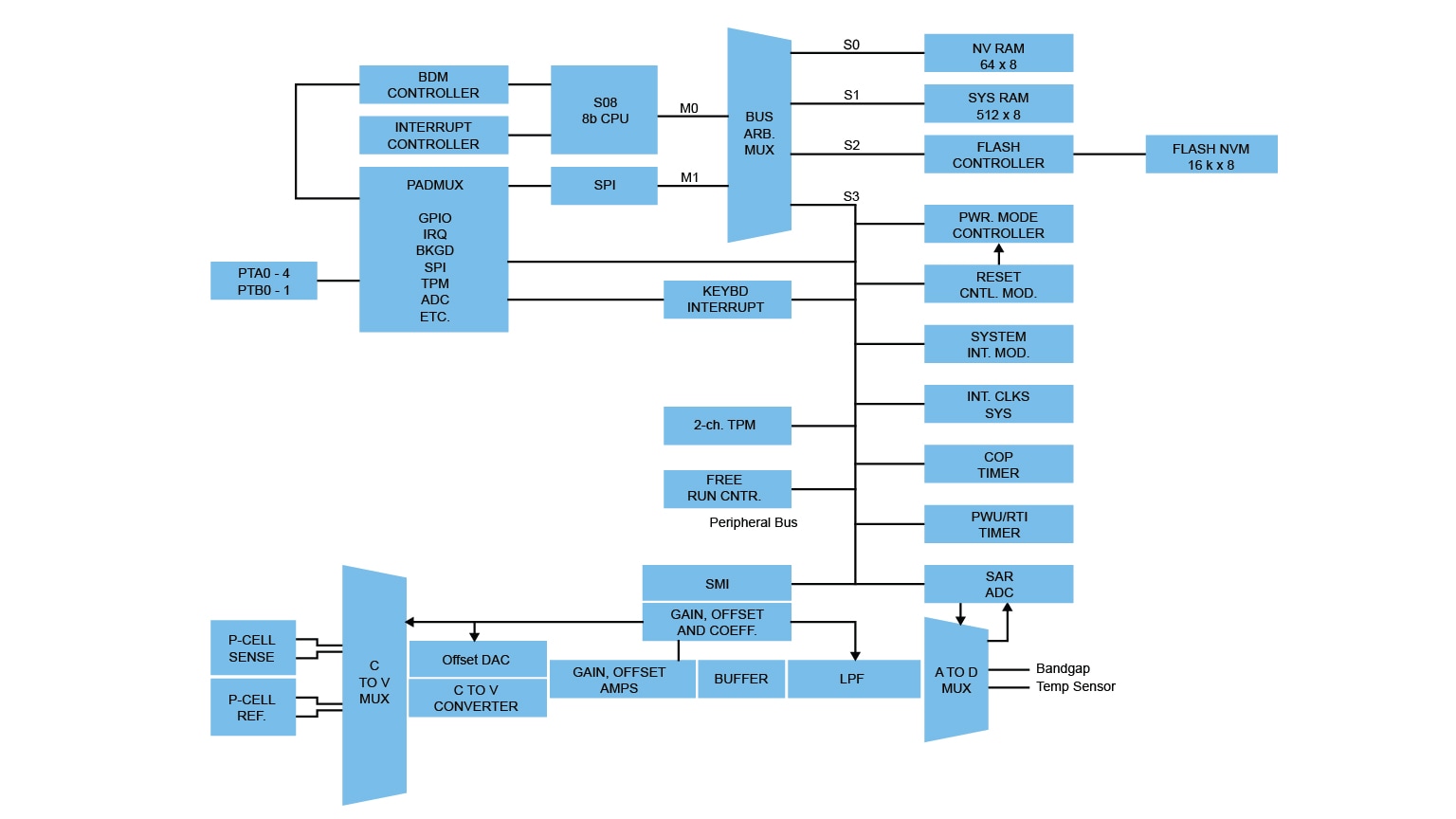

NBPx系列包括小型QFN (4mmx4mmx1.98mm)，以及完全集成的电池压力监测传感器(BPMS)。NBPx BPMS解决方案集成了一个8位中央处理器(CPU)和恩智浦提供的固件，以创建即用型压力传感器。电池压力监测传感器具有内置的MCU，能够感应压力变化，做出基于配置的决策，并根据此决策采取行动，同时将此信息提供给主机系统。
产品详情
特性
压力范围
- 40kPa─250kPa
压力动态
- 压力自动唤醒
- 警告功能(可选)
- 固定压力阈值违例
- 相对压力阈值违例
- 压力变化率违例(ΔP/Δt)
低功耗
- 70uA平均消耗@70ms采样率
内部定时器
- 定期测量和补偿压力
接口
- SPI
- 就绪/中断
- 电源启用
中断
- 就绪/中断
- 电源启用
FIFO存储器
- 保存最近12次压力测量值
认证
- 获得AEC-Q100 1级认证
- 温度范围：-40°C至125°C
诊断
- 变送器和信号链的内部自检
封装
- 无铅24引脚带“可润湿侧翼”的QFN 4x4x1.98mm封装
- 采用耐化学腐蚀凝胶保护的压力传感器
