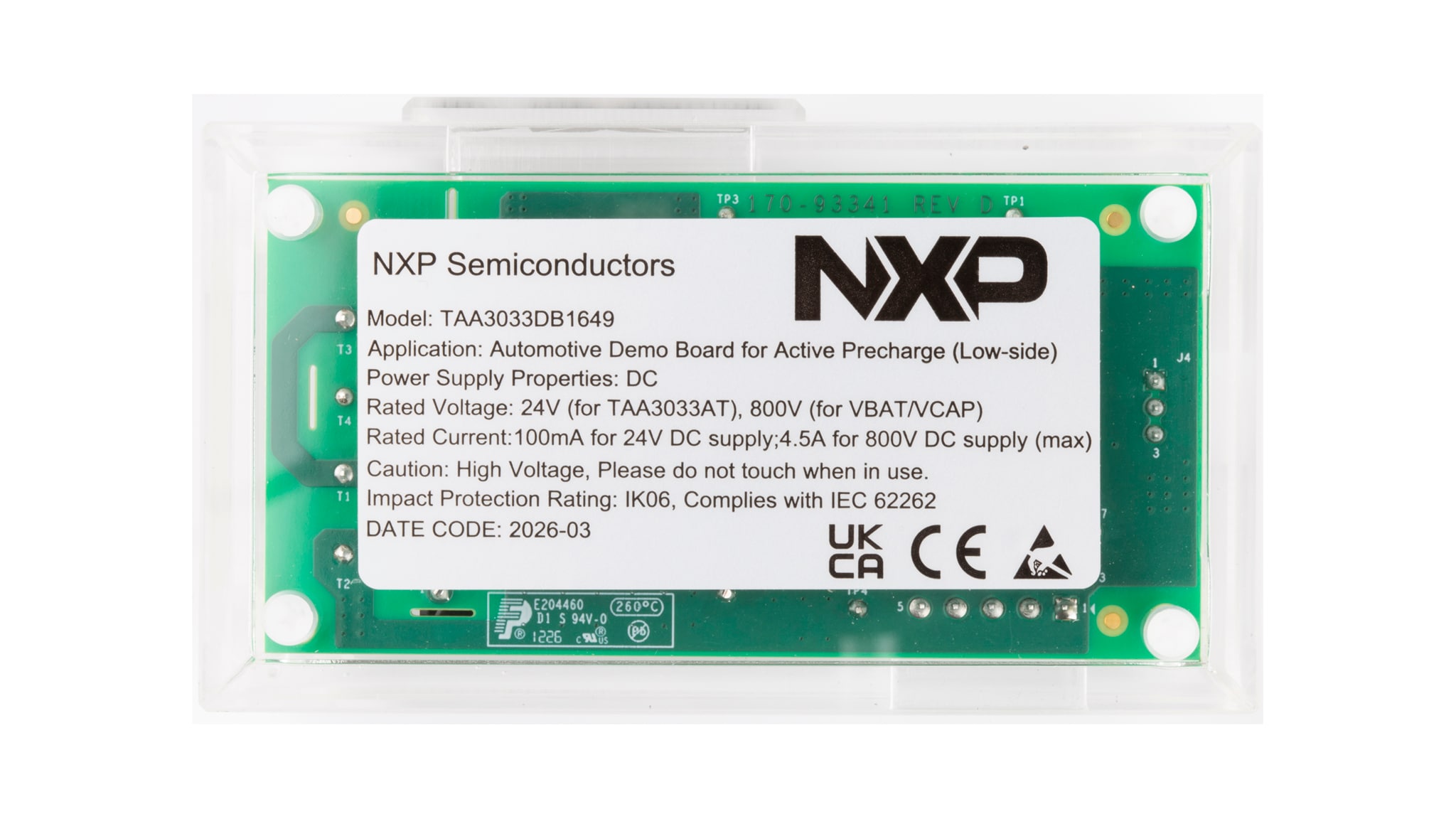

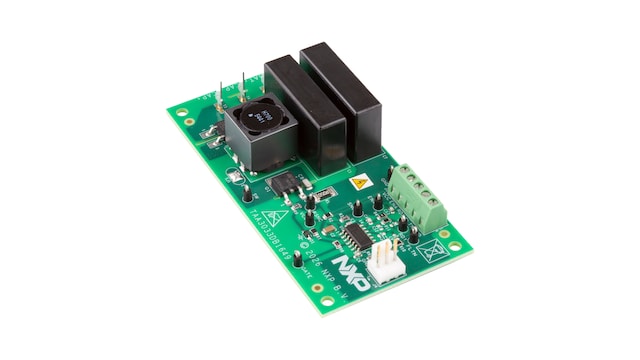

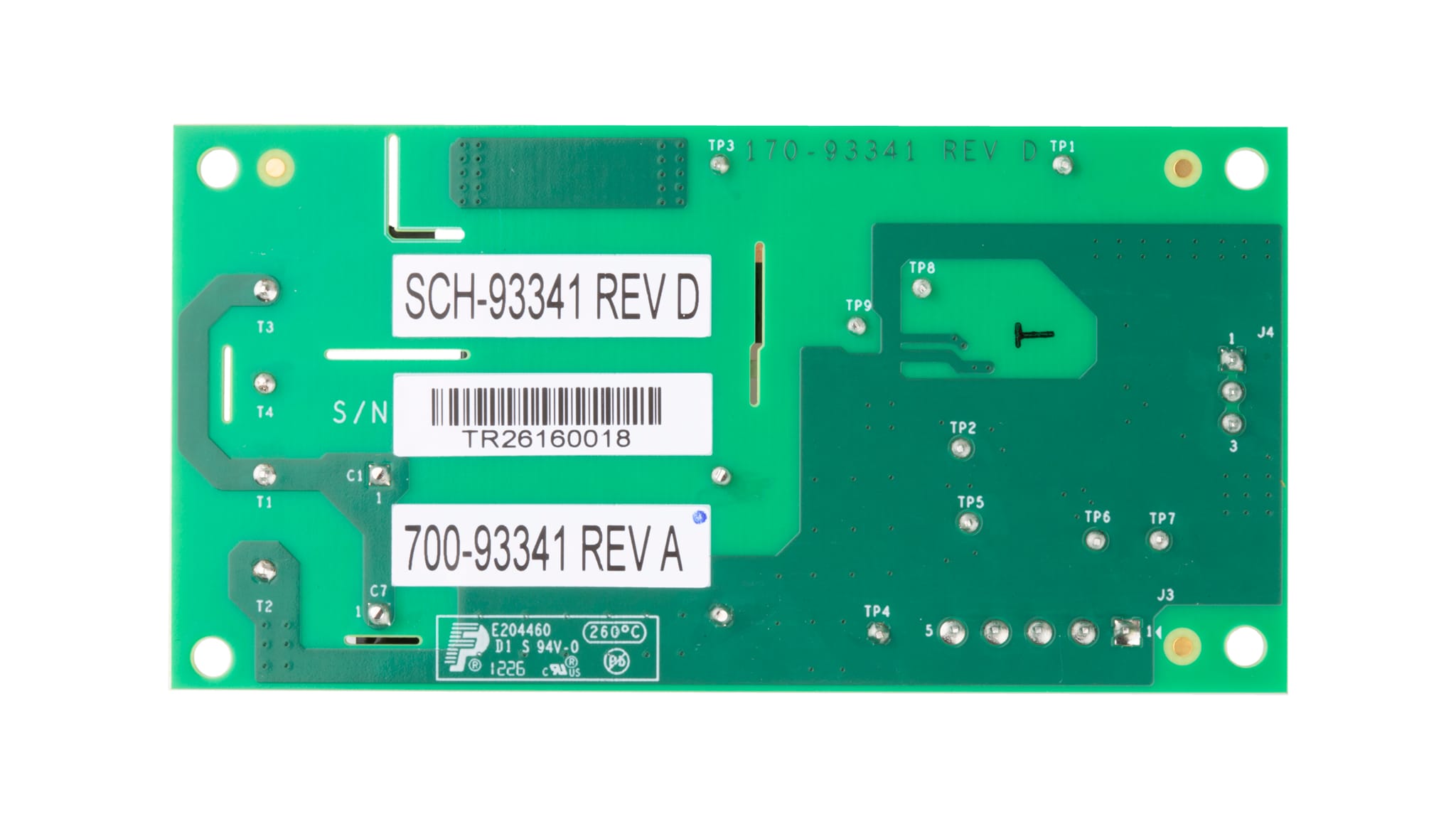

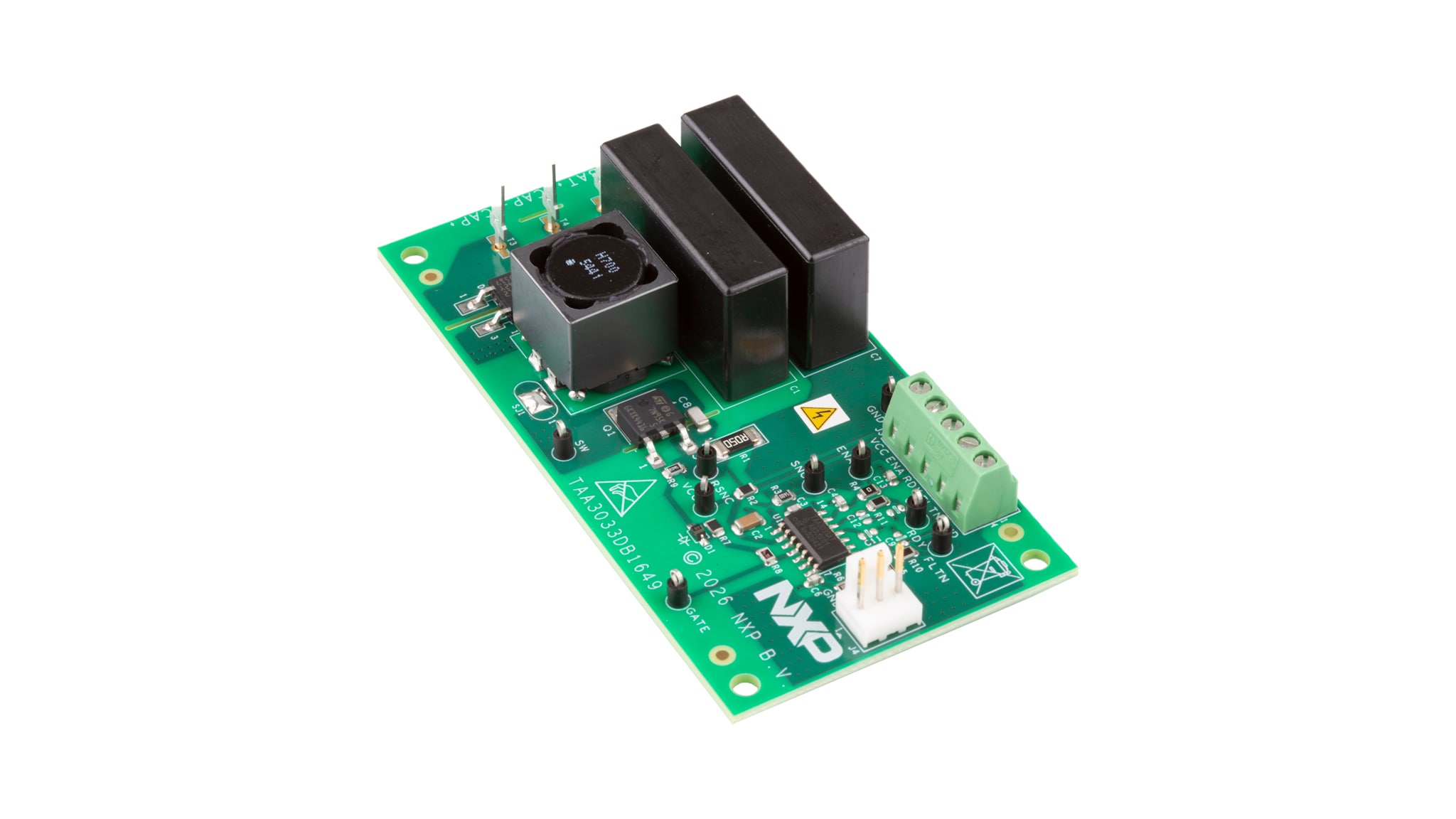

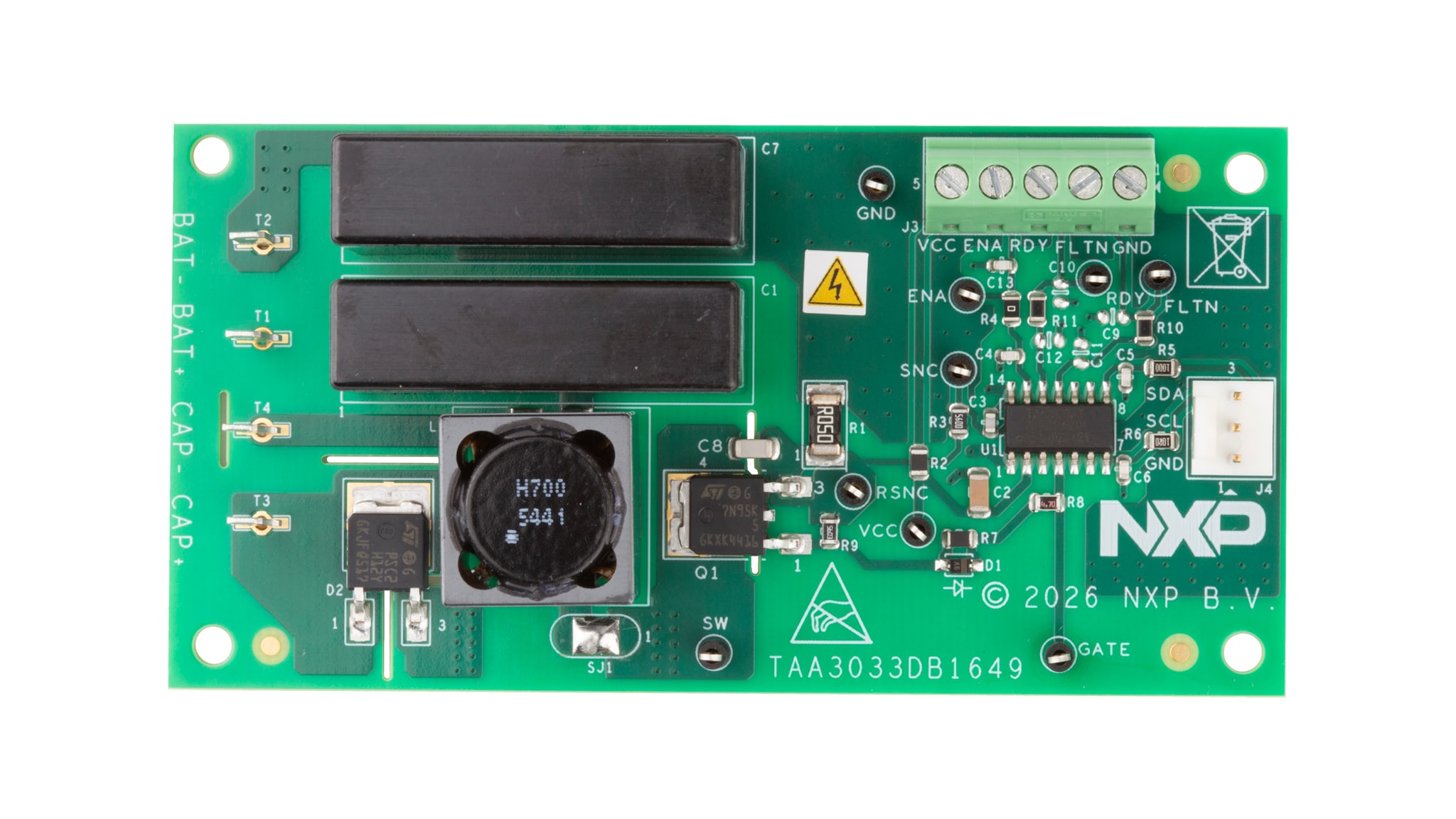

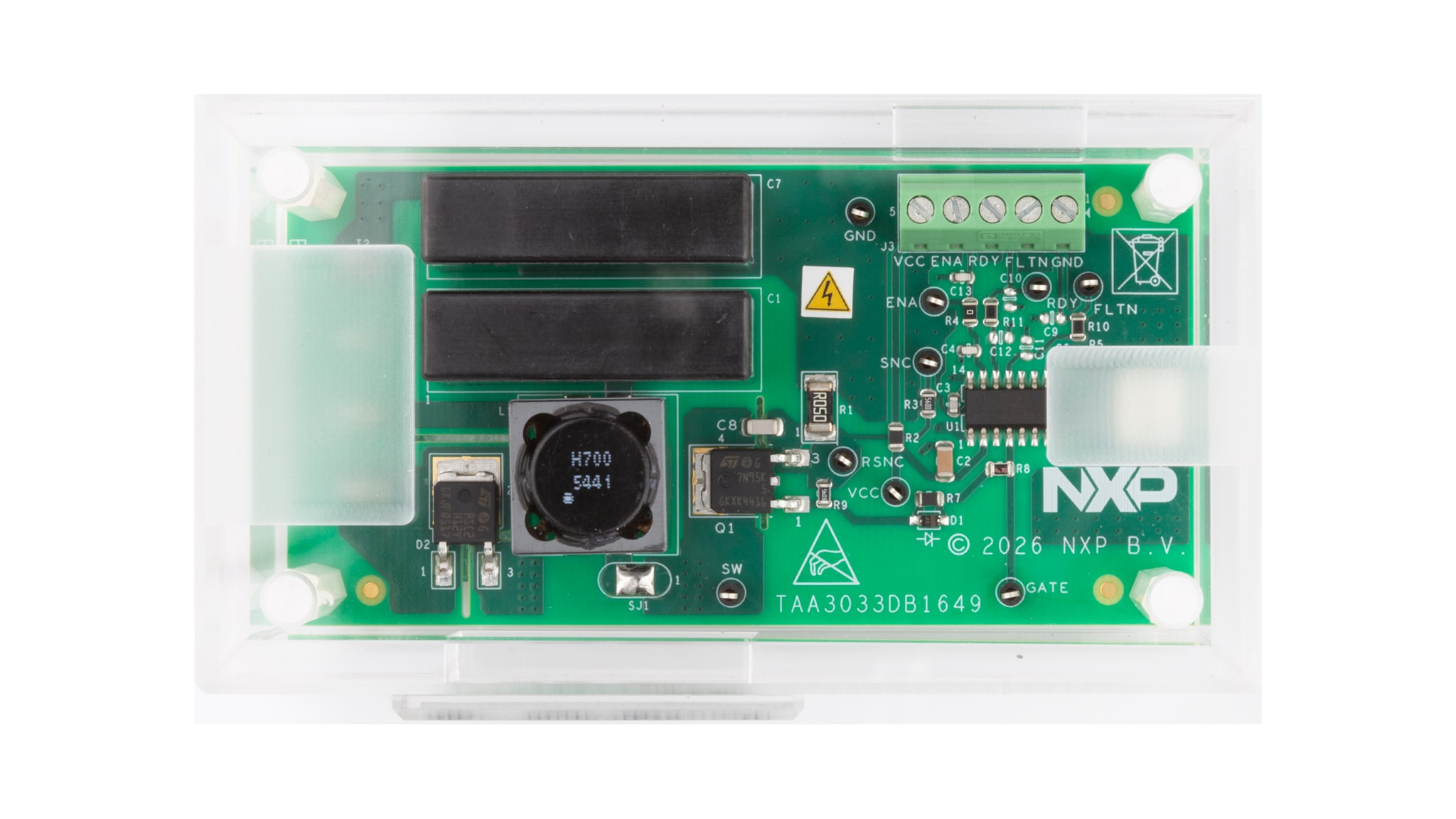

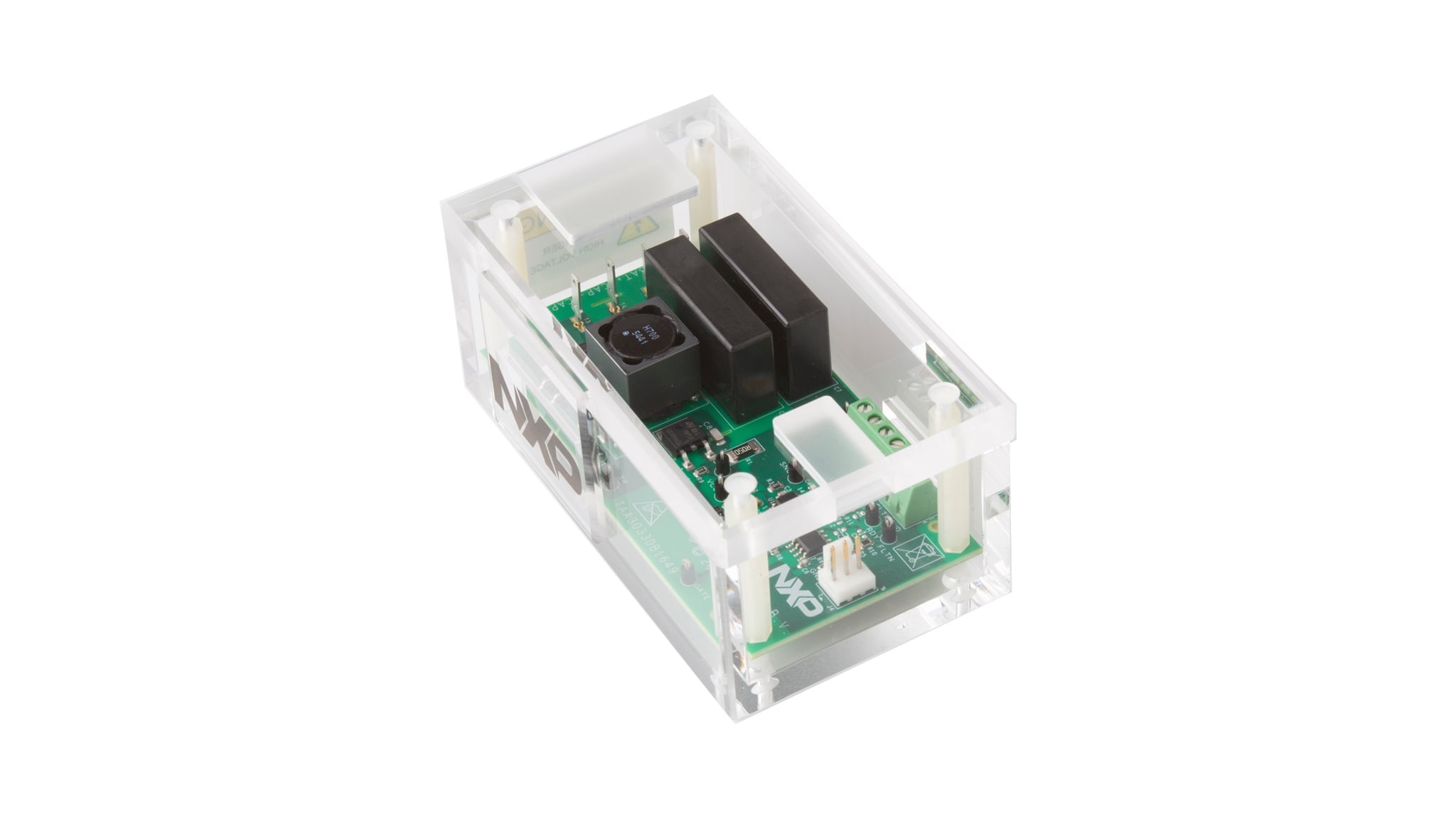

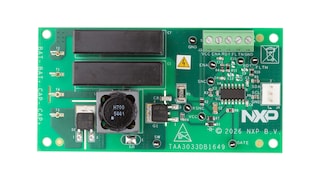

Name: TAA3033汽车有源预充电应用演示板
Price: 125.00 USD
Availability: InStock

点击图片以展开

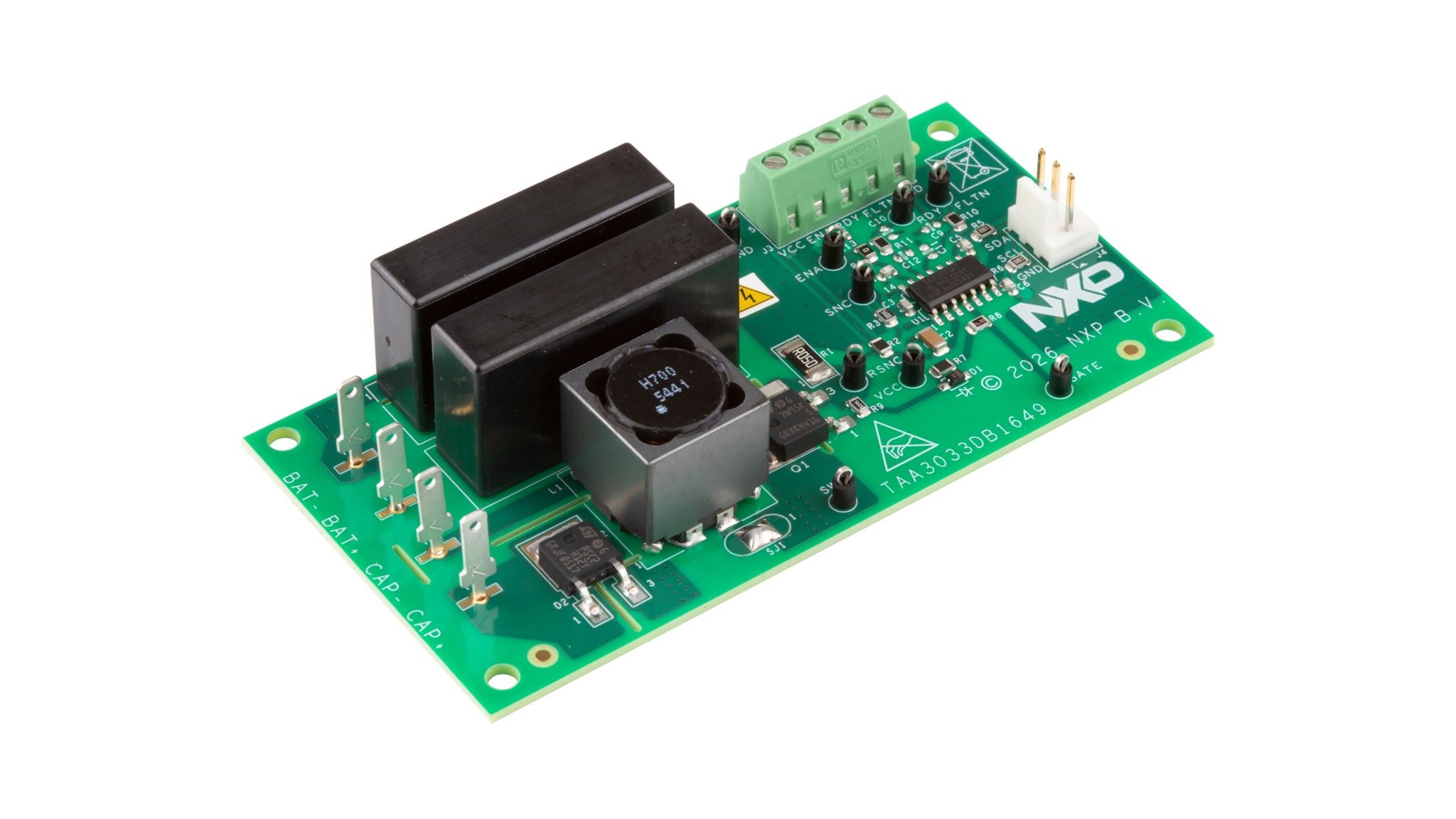

TAA3033AT是一款有源预充电控制器集成电路(IC)，专为汽车应用中牵引逆变器的DC-link电容预充电而设计。TAA3033AT放置有两种拓扑选项可用：高边和低边。TAA3033DB1649是基于TAA3033AT的演示板，适用于低边应用。

该板配备降压转换器，采用符合汽车标准的组件，可将DC-link电容充电至800V。充电电流为5A峰值电感电流与所配置的电感电流下限值的平均值。该演示板与Ringo TAA3033 GUI开发软件搭配使用，可用于开发和评估用途。通过GUI，用户可以读取IC的状态信号，并调整可配置参数及各项保护设置，以满足评估需求。

设计文件

产品详情

框图

TAA3033DB1649

TAA3033 Automotive Demoboard for Active Precharge Application.

获取框图PDF

支持的器件

电池管理

电池传感器

TAA3033: TAA3033主动预充电控制器IC

特性

TAA3033特性

符合AEC-Q100一级标准：工作环境温度范围为−40°C至+125°C
宽电源电压范围：11V至36V
支持低边与高边操作
适用于驱动硅(Si)和碳化硅(SiC)功率MOSFET
内部集成电路(I²C)接口，用于配置控制参数
用于触发开关与连接故障保护的故障输出

TAA3033DB1649特性

降压转换器，用于DC-link电容的预充电功能
专为低边应用而设计
采用符合汽车标准的组件
使用电感值低至70μH的车规级电感
输入：800V/5A
支持400V和800V电动汽车电池系统
1mF电容充电至400V仅需120ms，充电至800V仅需260ms
I²C通信接口，用于编程和/或监测TAA3033AT的状态信号

购买选项

点击展开

TAA3033DB1649
正常供应

TAA3033 Automotive Demoboard for Active Precharge Application.

套件包含

TAA3033汽车演示板。

TAA3033汽车演示板

$125.00 USD

现货 :98

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

3 文件

紧凑列表

UM12428, TAA3033DB1649 automotive demo board for precharge application, user manual[UM12428]

HTML | PDFJun 10, 2026版本更新 1.0
Ringo TAA3033 Development Software with GUI User Manual[UM12429]

HTML | PDFJun 9, 2026版本更新 1.0

Getting Started With the TAA3033DB1649 Automotive Demo Board for Precharge Application[GS-TAA3033DB1649]快速入门

HTMLJun 23, 2026
