RDA8420T电池接线盒参考设计快速入门
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路(IC)及系统级封装(SiP)器件。恩智浦产品电池寿命长，外型小巧，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用RDA8420T板。
1.1 套件内含物
表1(如下所示)列出了该套件的各组件。
| 说明 | 数量 |
|---|---|
| 电气传输协议链路(ETPL) | 1 |
| 电源线 | 1 |
| 高压测量电缆(橙色) | 10 |
| 底盘连接电缆(黑色) | 1 |
| 两点通用电缆(火工开关连接、碰撞信号连接) | 4 |
| 电流测量和温度测量电缆 | 2 |
1.2 其他硬件
RDA8420T需要+12V的外接电源(参见电源)。
下列设备能够为评估流程提供进一步的辅助支持。
- ETPL通信板(KIT-PC2TPL或KIT-6x02AP2T1)
- 电池接线盒模拟器，用于模拟高压、电池电流和火工开关控制器(PACK-BJBEMUL)
- 高压源
- 大电流源与分流电阻耦合
2. 获取硬件
恩智浦半导体在其官网上提供了该评估板及其支持设备的在线资源。例如，BMA8420信息页面提供了概述信息、文档、软件与工具、参数规格、订购信息以及一个“快速入门”选项卡。

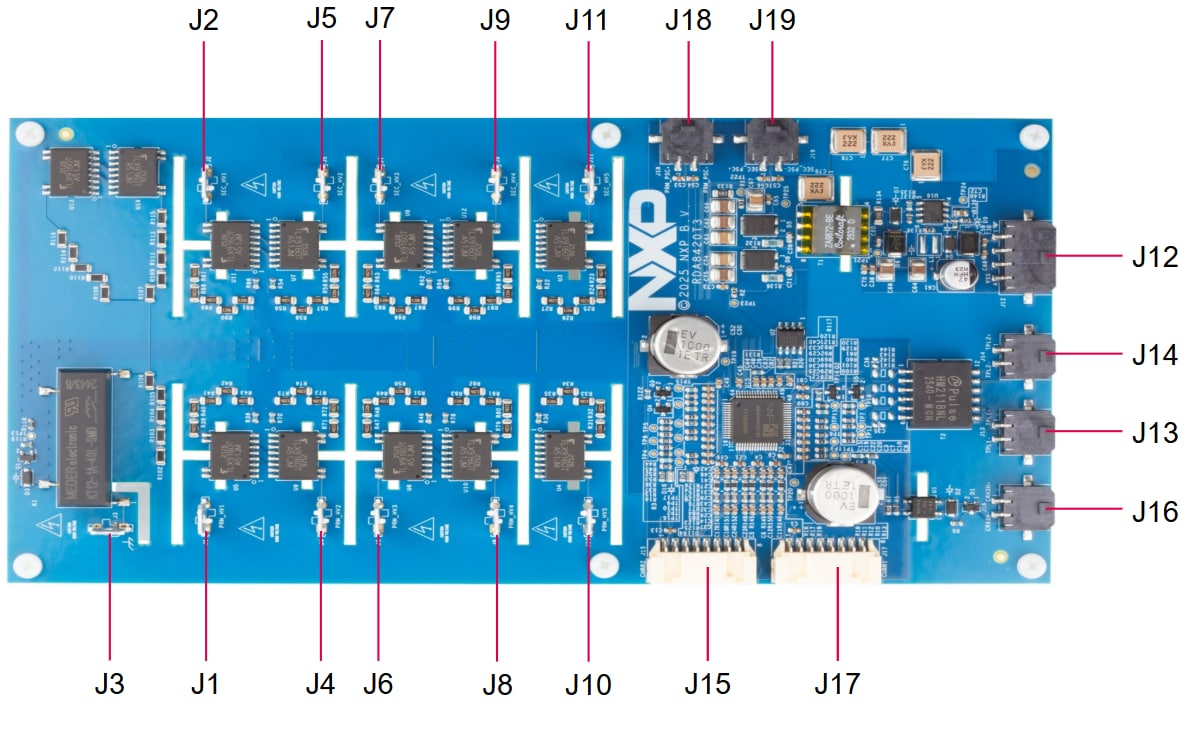

2.1 板特性
该参考设计提供以下功能特性：
- 4个电流测量通道，支持外部分流器(−300mV至+300mV)
- 8个正高压测量输入(0V至+1000V)
- 两个双极高压测量输入(−1000V至+1000V)
- 高压域和低压域之间的隔离监测
- 两个温度测量通道，支持外部负温度系数(NTC)热敏电阻
- 1个隔离式碰撞信号监测输入
- 两个火工开关控制输出，带有独立的储能电容
- 1个电子可擦除、可编程只读存储器(EEPROM)，用于存储校准数据
- 电隔离ETPL，用于通信
- 电隔离DC-DC转换器，从低压部分为板供电
- 根据IEC 60664标准设计的印刷电路板(PCB) (污染等级为2级，材料组IIIa)
3. 配置硬件

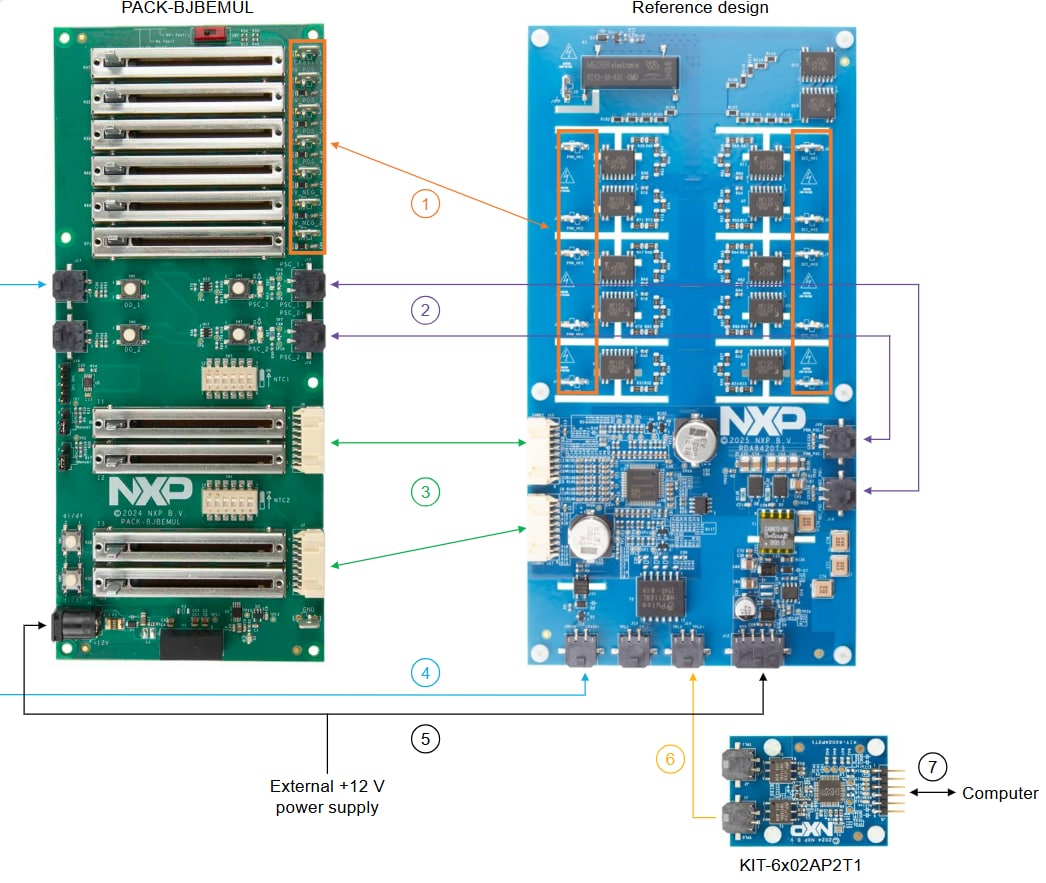

本节介绍了用于配置RDA8420T以及评估BMA8420关键特性的典型设置。
它使用PACK-BJBEMUL来模拟电压、电池电流和火工开关。其他外部设备也可替代该可选板使用。
该设置展示了一个通信板，用于通过电池管理系统(BMS) ScriptGUI等恩智浦软件工具，将BMA8420与计算机连接。
3.1 物料清单(BOM)
| 标识符 | 说明 | 备注 |
|---|---|---|
| RDA8420T | 电池接线盒参考设计 | |
| PACK-BJBEMUL | 电池接线盒模拟器 | |
| KIT-6x02AP2T1 | 通信板 | 也可以使用KIT-PC2TPLEVB |
| 1 | 电压测量电缆 | 包含在套件中 |
| 2 | 火工开关电缆 | 包含在套件中 |
| 3 | 电流和温度测量电缆 | 包含在套件中 |
| 4 | 碰撞信号电缆 | 包含在套件中 |
| 5 | 电源线 | 包含在套件中 |
| 6 | ETPL通信电缆 | 包含在套件中 |
| 7 | USB到通用异步收发器(UART)的电缆 | 包含在KIT-PC2TPLEVB套件中 |
