RDA777T2
正常供应 -
Battery Junction Box Reference Design with MC33777A.
套件包含：
- 1电气传输协议链路(ETPL)通信电缆
- 1电源线
- 10高压测量电缆(橙色)
- 1底盘连接电缆(黑色)
- 4两点通用电缆(火工开关连接、碰撞信号连接)
- 2电流测量和温度测量电缆
紧凑列表
基于MC33777A的电池接线盒参考设计

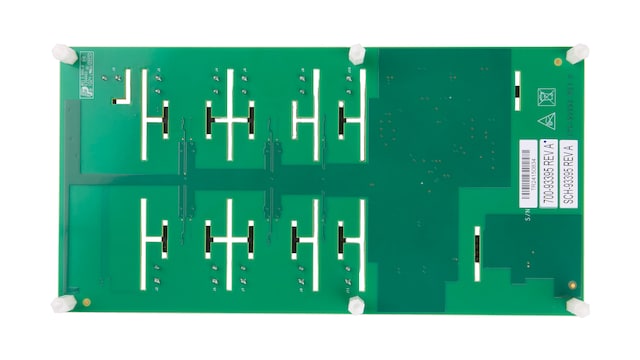

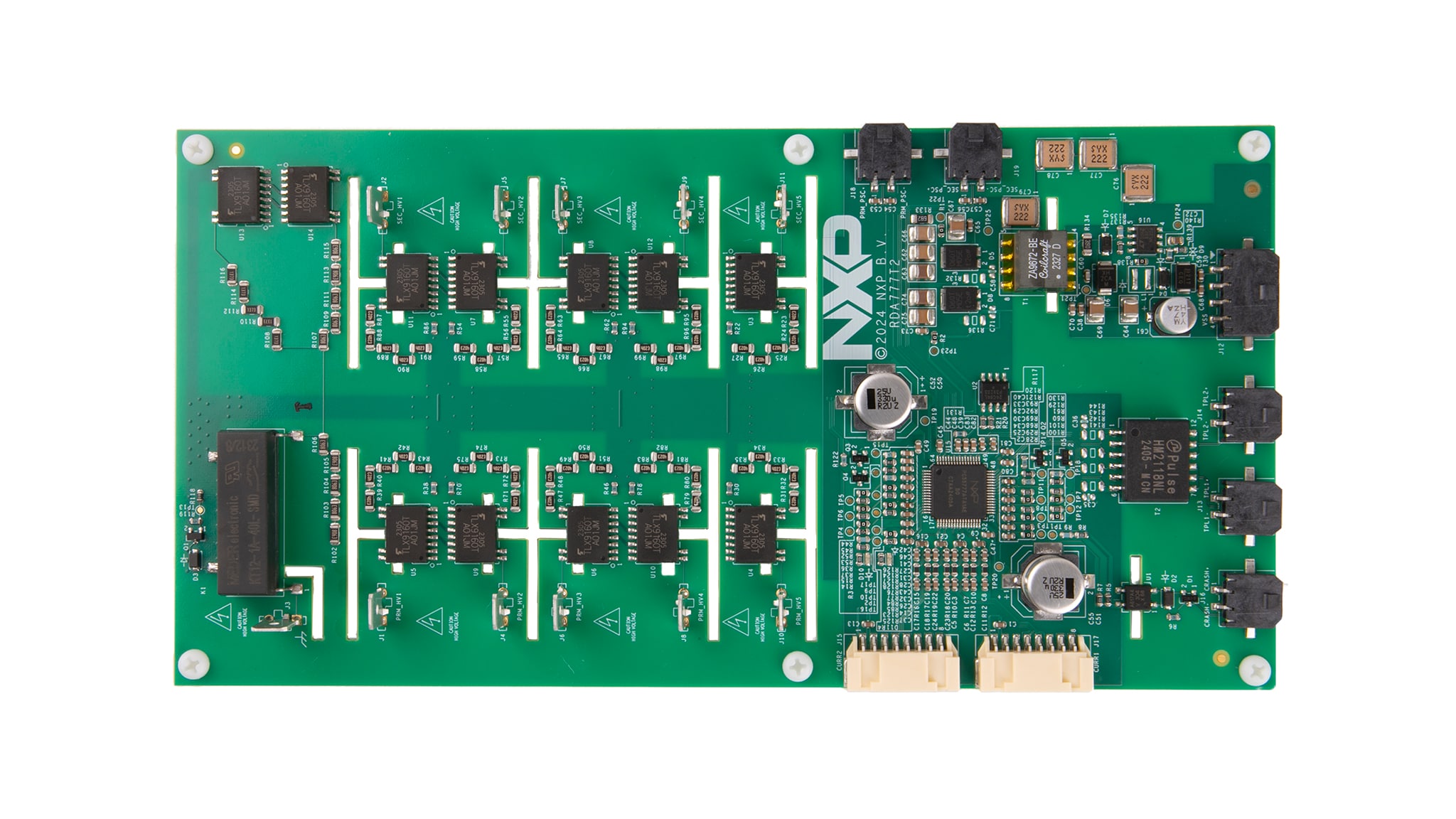

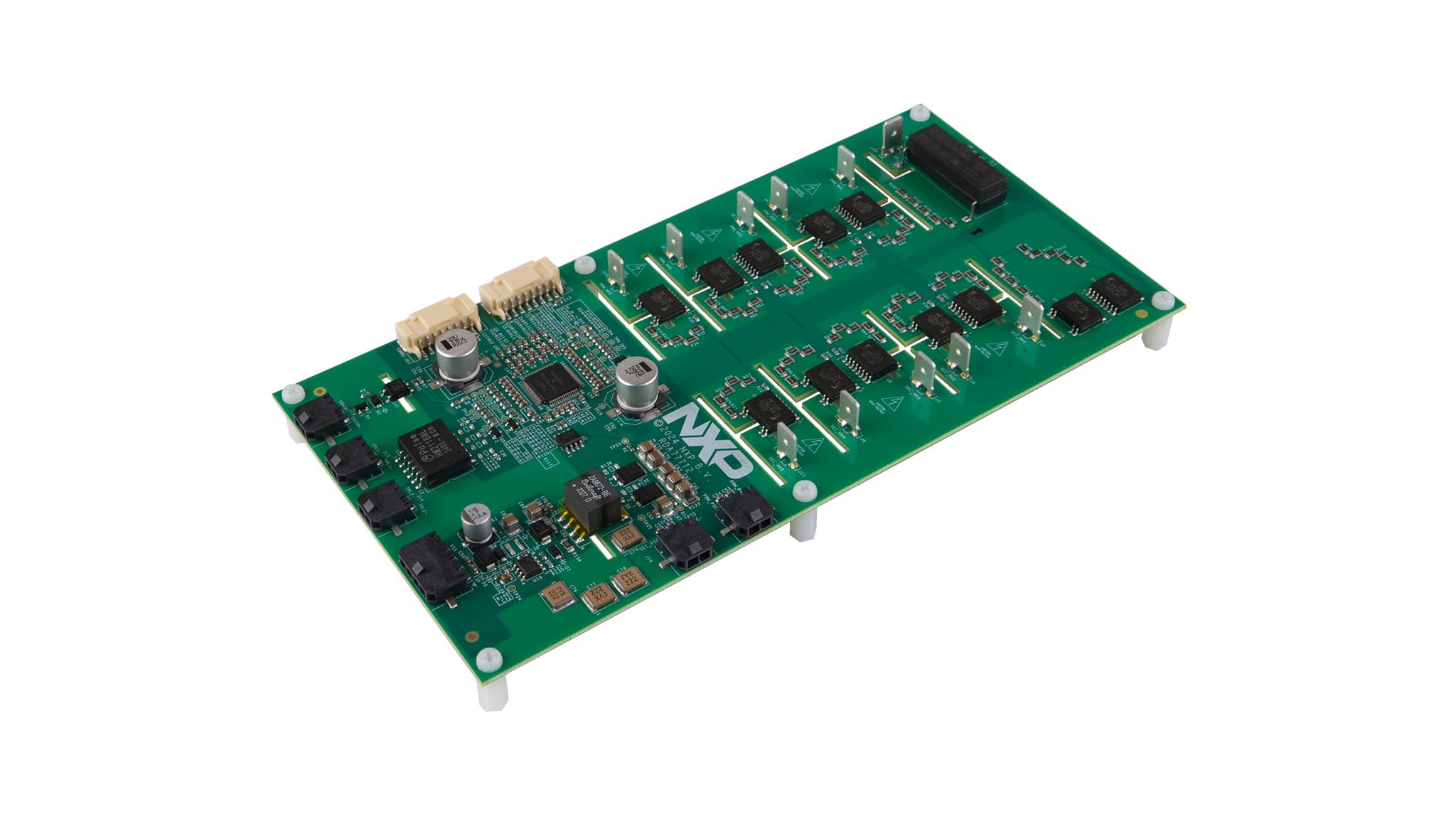

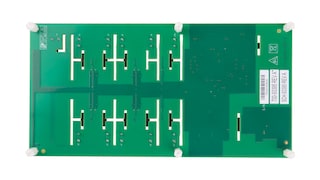

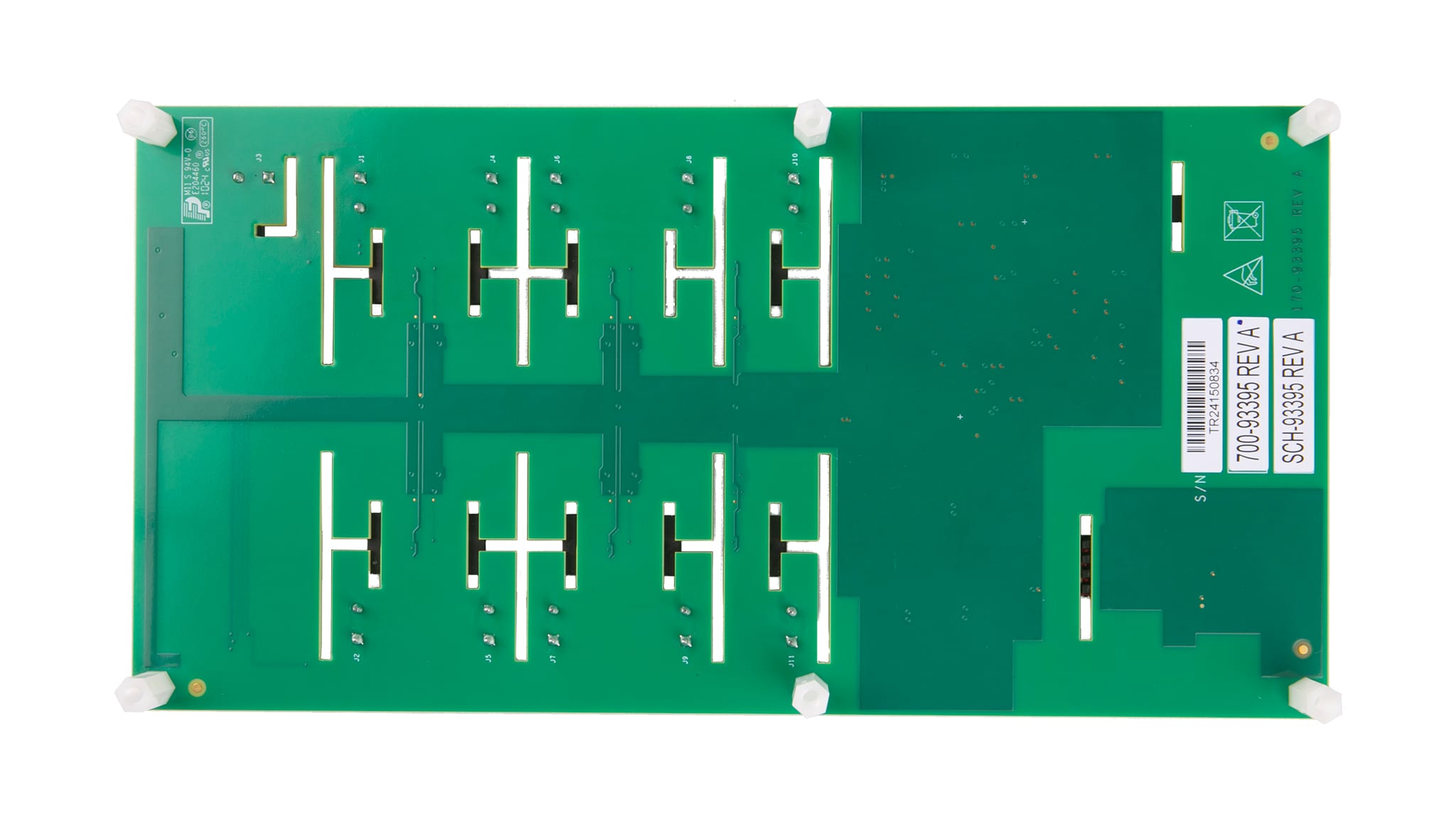

RDA777T2是基于MC33777A的参考设计。它适用于汽车或工业应用中电池接线盒的快速原型制作。MC33777A支持ASIL D电流测量、电压测量和火工开关控制。该板展示了MC33777A的典型使用场景，在汽车领域有限制。它与隔离菊花链通信。
产品详情
支持的器件
电源管理
电池传感器
- MC33777: 电池接线盒监测IC
特性
电流测量
- 使用外部采样电阻测量电流
- 最高支持ASIL D
- 使用外部NTC电阻进行采样温度测量
高压测量
- 8次高精度正极测量(高达+1kV)
- 两次高精度双极测量(高达±1kV)
隔离测量
- 高压域和低压域之间的隔离电阻测量
连接
- 带有BMS控制器的隔离式电气传输协议链路(ETPL)
- 碰撞信号输入监测
电源
- 隔离电源，以+12V为输入
