Name: MC33772评估板，具有隔离的菊花链通信
Price: 117.30 USD
Availability: BackOrder

滚动图片以放大

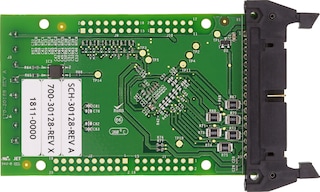

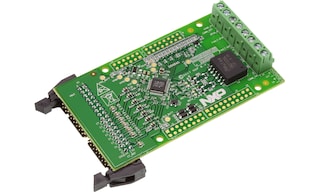

FRDM33772BTPLEVB评估板(EVB)具有6通道电池控制器MC33772，适用于汽车和工业锂离子电池应用。它支持电池电压测量、无源电池平衡、通用IO、外部EEPROM和故障检测引脚报告。

该套件旨在支持客户开发和评估。该器件可以连接到恩智浦6芯电池模拟器或具有3〜6个逻辑单元串联的客户锂离子电池模块。菊花链内最多可连接15个FRDM3377xBTPLEVB。电池信息通过使用FRDM33664BEVB的隔离差分通信总线传输到微控制器单元(MCU)。

软件

产品详情

支持的器件

电池管理

电芯控制器

MC33772B: 6通道锂离子电池控制器IC

特征

数据连接

与变压器隔离连接的菊花链设备
GPIOs configurable as digital I/O, wake up input, convert trigger input, ratiometric analog inputs for external temperature measurement, absolute analog inputs for external voltage measurements, and auxiliary current sense input

电池均衡电阻和集成驱动器
电池传感输入，带低通滤波器

组件

运行模式LED指示灯

将I2C链路连接至外部本地EEPROM，存储用户定义的校准参数
隔离故障检测引脚报告

购买选项

点击展开

FRDM33772BTPLEVB
正常供应

Engineering Prototype Board - MC33772 Rev B, 6-Channel Li-ion Battery Cell Con.

套件包含

组装和测试好的评估板/模块，放在防静电袋中
快速入门指南

$117.30 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

2 文件

紧凑列表

FRDM33772BTPLEVB , Featuring the MC33772B battery cell controller IC - User Guide[FRDM33772BTPLEVBUG]快速入门

PDFJun 27, 2018版本更新 0
Getting Started with the FRDM33772BTPLEVB[GS-FRDM33772BTPLEVB]快速入门

HTMLSep 1, 2020

设计资源

Related Hardware

快速参考恩智浦板类型.

1 硬件产品

评估板和开发板
6-cell Battery Pack to supply MC33772 EVB’s
正常供应

BATT-6EMULATOR类似

设计文件

快速参考恩智浦设计文件类型.

软件

快速参考恩智浦软件类型.

3 软件文件

应用示范软件
MC33771B / MC33772B (Battery Cell Controller) Evaluation GUI

EXE版本 4.02Feb 24, 2018 14:54:0023.14 MBKIT3377x_APPSP

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
应用示范软件
MC33771B / MC33772B (Battery Cell Controller) Demo and Driver Library

EXE版本 4.00Feb 24, 2018 15:05:003.86 MBKIT3377x_DRV

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
样品及快速入门软件
Embedded SW: Battery Cell Controller Software Driver based on MC33771B/MC33772B

下载选项

注意: 推荐在电脑端下载软件，体验更佳。

MC33772评估板，具有隔离的菊花链通信
