NHS3152：带温度传感器和数模IO的NTAG SmartSensor

恩智浦NNHS3152是一款专为记录和感应而优化的IC。借助其嵌入式NFC接口、内部温度传感器、ADC、DAC、电流传感器和直接电池连接，它可支持带有最少外部组件的有效系统解决方案。

嵌入式ARM Cortex-M0+为该IC用户提供了灵活性，使他们能够实施自己的专用解决方案。NHS3152包含多种功能，如高达8 MHz的可选的CPU频率以及实现超低功耗的各种省电模式。

用户可以使用ARM Cortex-M0+处理器的行业标准解决方案对此NHS3152进行编程。

查看产品图片

数据手册

产品详情

框图

NHS3152

获取框图PDF

特性

系统

ARM Cortex-M0+处理器，工作频率高达8 MHz
ARM Cortex-M0+内置嵌套向量中断控制器(NVIC)
ARM串行线调试
系统节拍定时器
IC复位输入

存储器

32 kB片内闪存编程存储器
4 kB片上EEPROM，其中256字节可以写保护
8 kB SRAM

数字外设

多达12个通用I/O (GPIO)针脚，带可配置上拉/下拉电阻和中继器模式。
GPIO引脚可用作边沿和电平触发中断源
四个GPIO引脚上的大电流驱动器/汇点电流(20 mA)
两个I²C总线引脚上的大电流驱动器/汇点电流(20 mA)
可编程的看门狗定时器(WDT)

模拟外设

温度传感器，绝对温度为0.3°C时，其温度范围在0°C和40°C之间；绝对温度为±0.5 °C时，其温度范围在-40°C和+85°C之间
模数转换器
数模转换器
电流传感器
6个模拟I/O引脚

通信接口

NFC/RFID ISO 14443 A型接口
I²C总线接口完全支持I²C总线规范和快速模式(数据传输速率为400Mbit/s)，支持多地址识别功能和监控模式

时钟生成

8 MHz内部RC振荡器，将精度校准到2 %，可用作系统时钟
定时器振荡器工作频率为32 kHz，可链接到RTC定时器单元

功率控制

支持1.72 V – 3.6 V外部电压
NHS3152也可以从NFC器件供电
可通过NFC激活
集成的电源管理单元(PMU)，用于多功能控制功耗
ARM Cortex-M0+有四种低功耗模式：睡眠模式、深度睡眠模式、深度掉电模式和无电池模式
每个模拟外设的功率门控，适合超低功耗运行
3.0 V无电池模式下IC电流消耗低于50 nA
上电复位(POR)
可用作芯片识别的唯一序列号

产品长期供货计划

该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别.

7 文件

紧凑列表

HVQFN24; Reel dry pack, SMD, 7" Q1/T1 standard product orientation Orderable part number ending ,515 or Z Ordering code (12NC) ending 515[SOT616-3_515]

PDFAug 1, 2016版本更新 1.1

plastic thermal enhanced very thin quad flat package; no leads; 24 terminals; body 4 x 4 x 0.85 mm[SOT616-3]

PDFMar 4, 2016版本更新 1.1

NXP Smart pharma solutions[75017700]

PDFFeb 24, 2016版本更新 1.0

Calibration certificate (signed) NHS family[CALIBRATION-CERTIFICATE-SIGNED]

PDFJun 3, 2016版本更新 1.0

Therapy adherance resistive monitor[NHS3152]

PDFJun 4, 2021版本更新 5.02

NHS31xx User manual[UM10876]

PDFSep 13, 2021版本更新 2.3

NTAG® SmartSensor portfolio[NTAGSMARTSENSORFS]

PDFMar 9, 2017版本更新 0

设计资源

设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

硬件

快速参考恩智浦板类型.

2 硬件

评估板和开发板

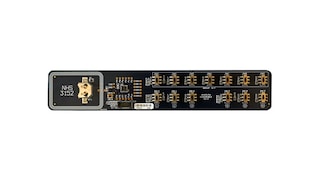

NHS3152治疗依从性入门套件
正常供应

NHS3152THADADK
评估板和开发板

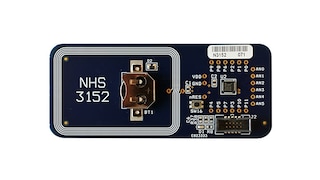

NHS3152通用入门套件
正常供应

NHS3152TEMOADK

4 硬件

评估板和开发板
Pocket NFC Reader Writer

USB Stick sized NFC reader-writer with SAM socket

By GMMC GmbH Gold 合作伙伴
评估板和开发板
NFC Nutshell KIT

Nano sized NFC and MCU Modules to demonstrate and integrate NFC into exsiting or new products

By GMMC GmbH Gold 合作伙伴
模块
NFC WLC Technology Elements

The CISC TE support NFC-based WLC that allows small batteries, as they can be charged on a regular basis without any mechanical connector. Furthermore, it allows communic...

By CISC Semiconductor GmbH Gold 合作伙伴
模块
ENIOT IoT Sensors - NHS 3100

ENIOT range of environmental sensors provides additional attribute information which can be coupled with basic traceability information for maximum safety and reliability...

By ENSESO LLC Gold 合作伙伴

要查找支持该产品的其他合作伙伴产品，请访问我们的合作伙伴市场.

软件

快速参考恩智浦软件类型.

2 软件文件

中间件
NHS3152 SDK - v12.6

ZIP版本 12.6Mar 30, 2023 13:02:00release_mra2_nhs3152

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
开发IDE和生成工具
MCUXpresso集成开发环境（IDE）

下载选项

注意: 推荐在电脑端下载软件，体验更佳。

培训

1 培训

点播培训
How to unleash NFC Connected Tags potential with iOS 13

40 min MobileKnowledge Gold 合作伙伴

带温度传感器和数模IO的NTAG SmartSensor
