728-960 MHz，2.5 W平均值，28 V单W-CDMA LDMOS宽带射频集成功率放大器
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。
产品详情
特征
- 提供串联等效大信号阻抗参数和共源S参数
- 片上匹配(50 Ohm隔直流输入)
- 集成静态电流温度补偿，具有启用/禁用功能
- 集成的ESD保护
- 专为数字预失真纠错系统而设计
- 为Doherty应用进行了优化

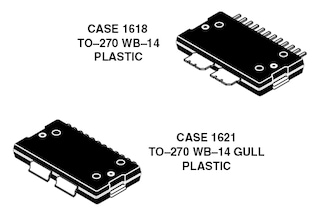

- 可耐225°C高温的塑料封装
- 符合RoHS规范
RF Performance Tables
驱动器应用 - 900 MHz
典型单载波W-CDMA性能：VDD = 28 V，IDQ1A = IDQ1B = 29 mA，IDQ2A = IDQ2B = 111 mA，输出功率 = 2.5 W平均值，IQ幅度削峰，信道带宽 = 3.84 MHz，输入信号PAR = 7.5 dB @ 0.01% CCDF。| 频率 | Gps (dB) | 功率附加效率 (%) | ACPR (dBc) |
| 920 MHz | 36.3 | 17.0 | –50.2 |
| 940 MHz | 36.3 | 17.0 | –50.6 |
| 960 MHz | 36.1 | 16.9 | –50.5 |
- 1 dB压缩点时的典型输出功率 ≃ 25 W连续波
驱动器应用 - 700 MHz
典型单载波W-CDMA性能：VDD = 28 V，IDQ1A = IDQ1B = 29 mA，IDQ2A = IDQ2B = 111 mA，输出功率 = 2.5 W平均值，IQ幅度削峰，信道带宽 = 3.84 MHz，输入信号PAR = 7.5 dB @ 0.01% CCDF。| 频率 | Gps (dB) | 功率附加效率 (%) | ACPR (dBc) |
| 728 MHz | 36.9 | 16.5 | –48.1 |
| 748 MHz | 36.8 | 16.9 | –48.9 |
| 768 MHz | 36.5 | 17.1 | –50.5 |
