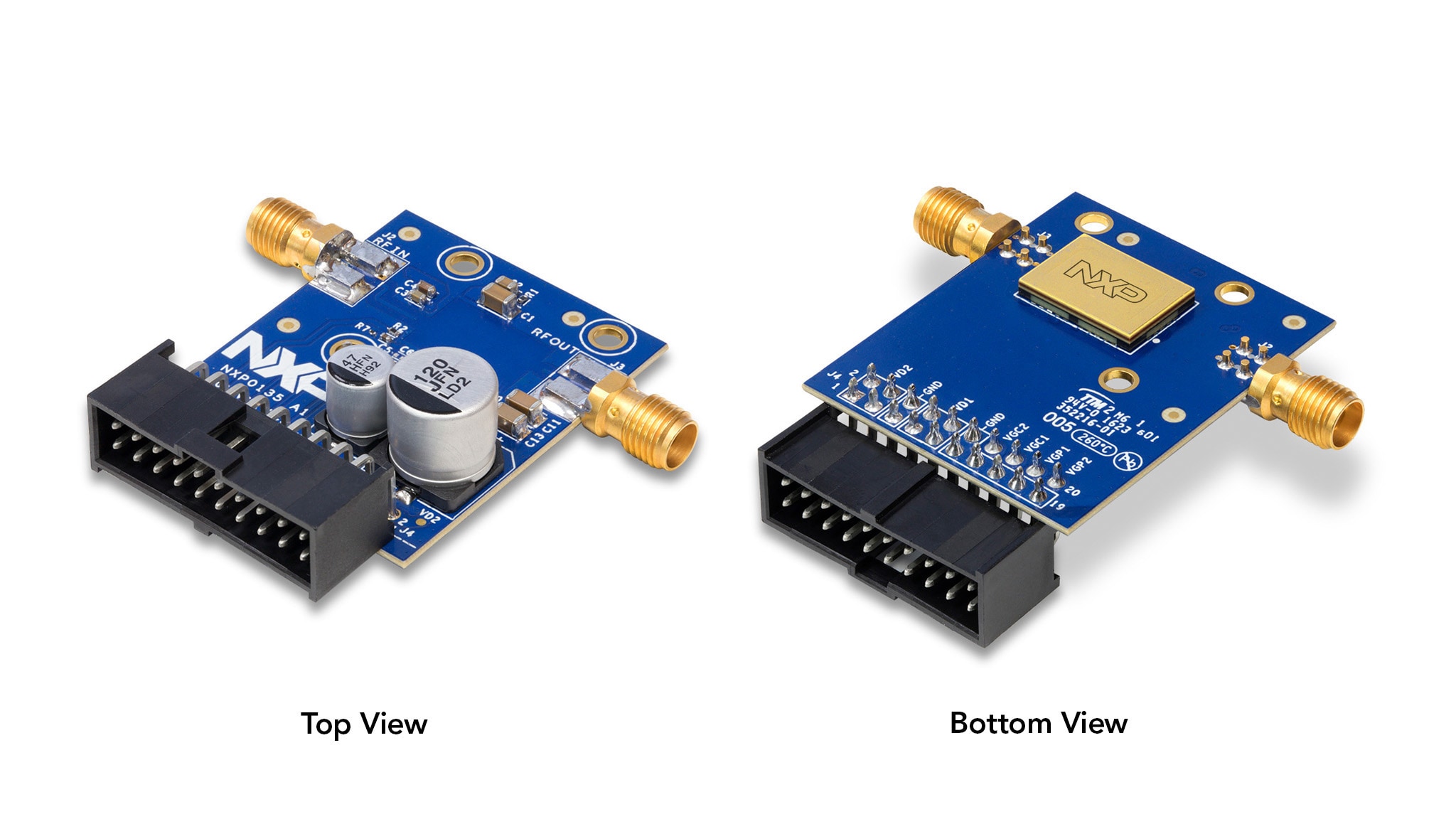

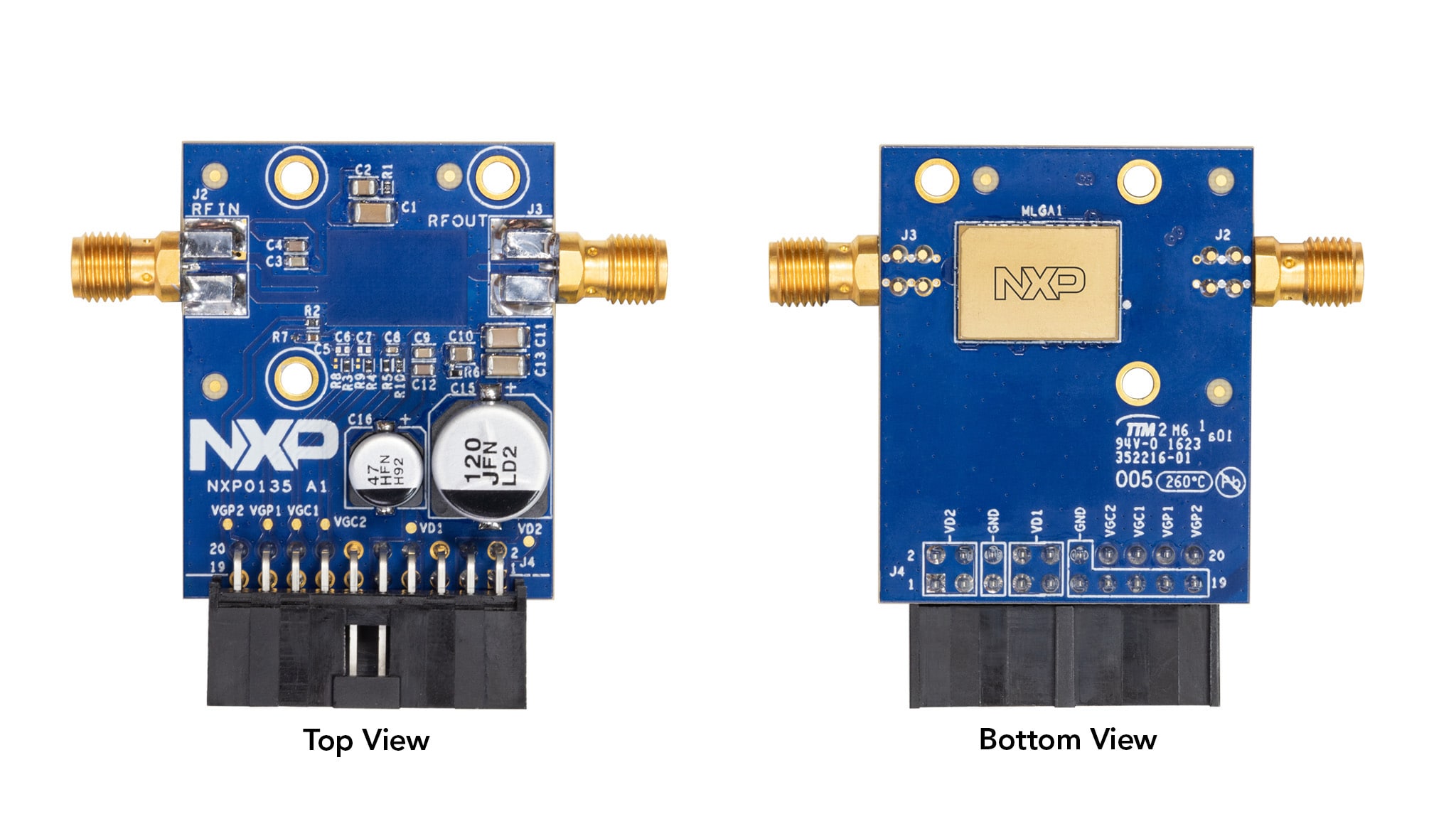

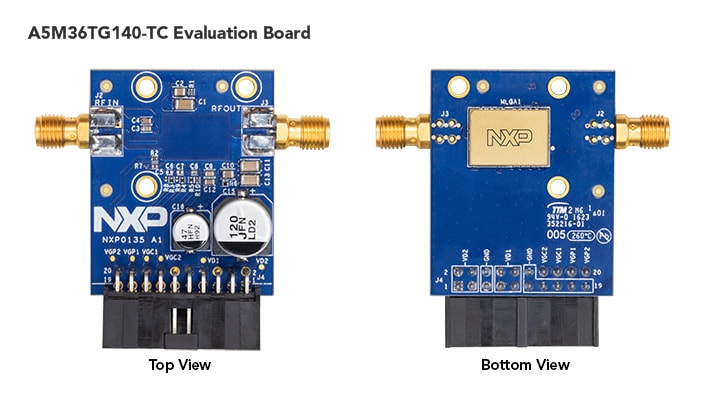

A5M36TG040-TC顶部冷却评估板

TSC-EVB

滚动图片以放大

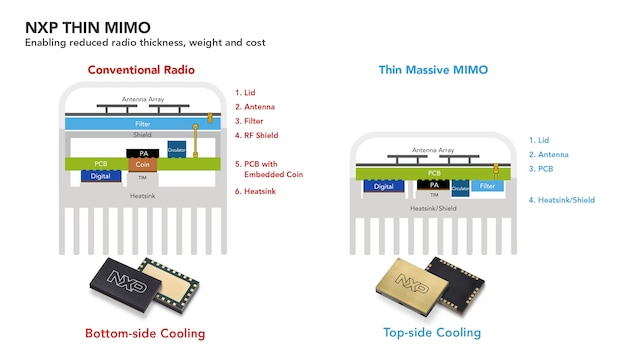

恩智浦的顶部冷却技术可以使5G mMIMO射频器件更轻薄，无需专用的射频屏蔽，也可以将散热管理和射频设计分开。恩智浦的首款顶部冷却器件是为64T64R (320W)或32T32R (200W)的mMIMO射频器件而设计的，可覆盖3.3GHz到3.8GHz频率。该模块结合了恩智浦自主研发的LDMOS和GaN半导体技术，实现了高增益和高效率，同时具有宽带性能，能够在400MHz的瞬时带宽上提供31dB的增益和46%的效率。

该系列恩智浦GaN多芯片评估板专为薄型MIMO模块系列而设计，其顶部冷却技术有助于将整体射频器件的厚度和重量降低30%以上，同时简化设计和制造过程。

支持的器件

射频

3200 - 6000 MHz

  • A5M36TG040-TC: 3400-3800MHz, 31dB, 10W（平均值）Airfast®功放模块

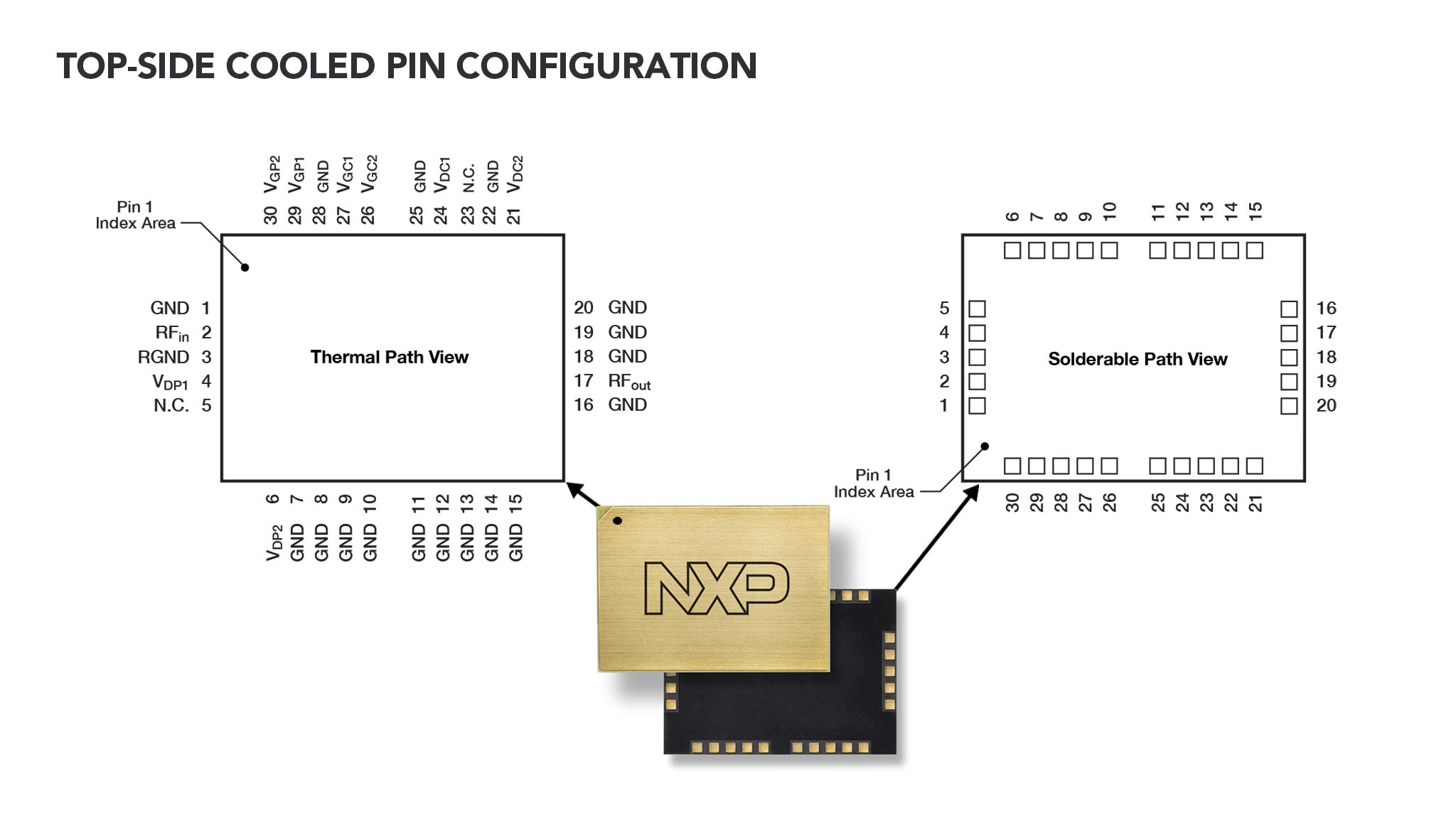

特性

顶部冷却

  • 减少射频单元的厚度和重量
  • 支持更少且更短的连接器
  • 无需顶部射频屏蔽装置
  • 干净利落地分离热路径和射频路径
  • 热阻更低

设计文件和工具

  • Zip文件包括：
    • 板布局
    • 原理图
    • 板部件编号
    • 机械图纸

购买选项

A5M36TG140TC-EVB-Image

点击展开

A5M36TG140TC-EVB
正常供应

3400-3800 MHz RF Top-Side Cooling Evaluation Board.
