雷达应用开发板

S32R294-RADB
正常供应

滚动图片以放大

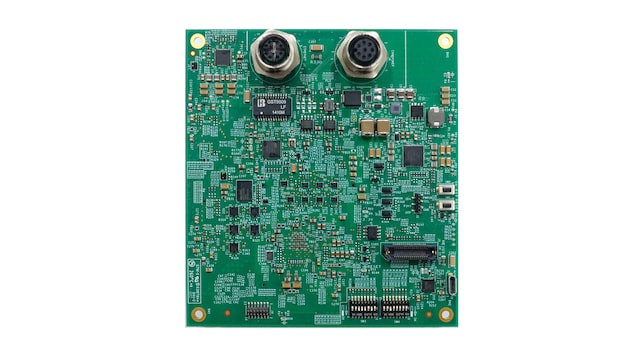

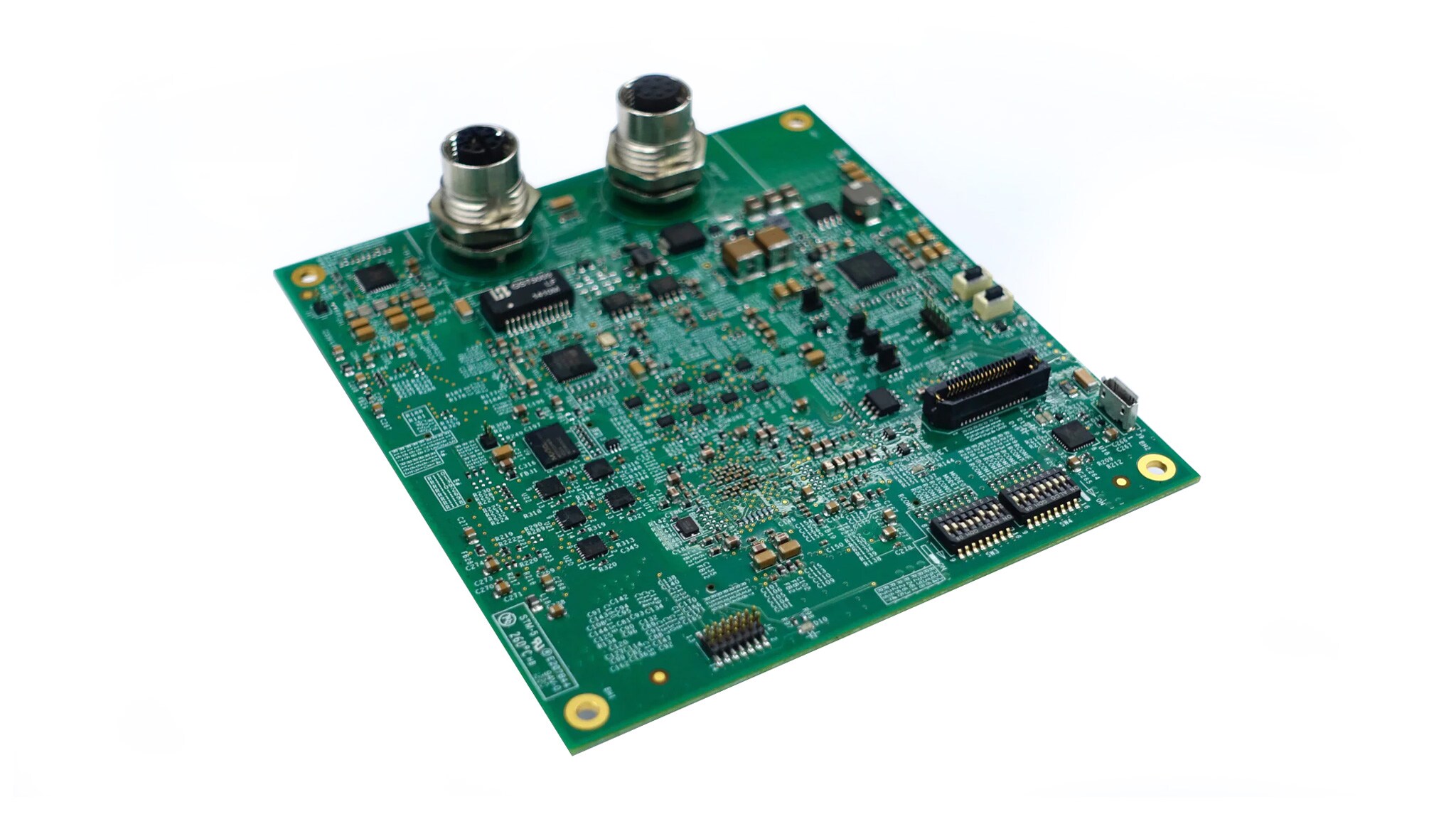

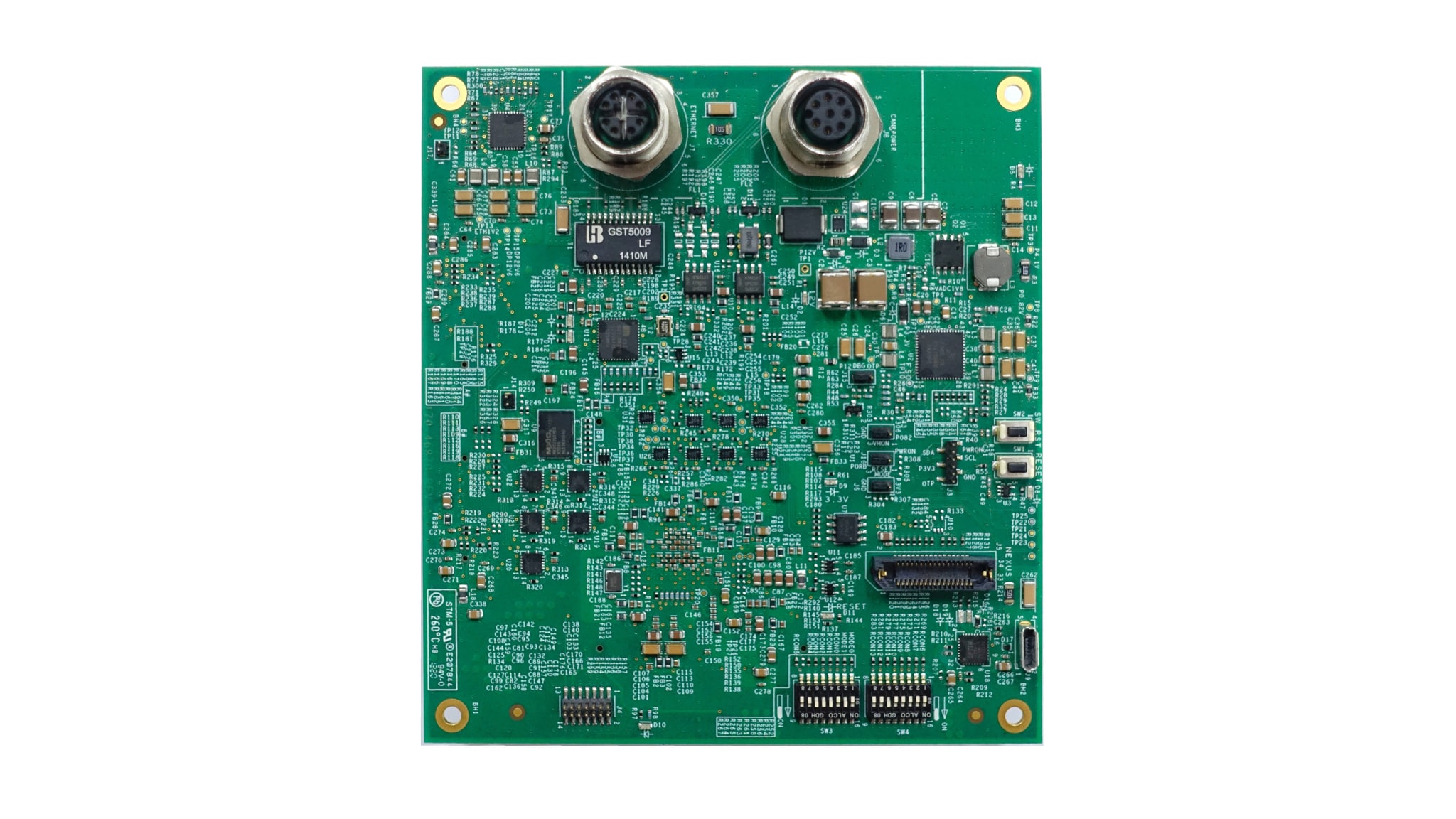

S32R29雷达应用开发板(RADB)旨在为采用恩智浦S32R29雷达微处理器的汽车雷达产品提供灵活的开发平台。S32R29 RADB单元套件可轻松用于评估和开发雷达应用软件和处理算法。

针对该雷达应用开发板，带有2个TEF82xx射频收发器的雷达收发前端板应运而生。这两块板将电源和高速信号连接器相结合，提供到MIPI-CSI2和SPI接口的直接连接，允许将高速数据传输到MCU，以及将SPI控制信号和电源域传输到RF收发器。有关TEF82xx前端板的详细信息，请咨询恩智浦销售代表。

框图

S32R294-RADB框图

S32R294-RADB Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

S32R雷达微控制器

功能

基本信息

  • MCU S32R294处理器
  • 12 V电源输入，配备恩智浦FS8530和PF5020 PMIC，提供所有必要的处理器板和前端板电压
  • 通过板载开关选择启动模式
  • 灵活的MCU时钟选项，允许通过MIPI-CSI2连接器(J12和J10)或40 MHz RADB时钟振荡器电路提供外部时钟
  • 最多支持2*MIPI-CSI2接口

前端板支持

  • 通过不同的MIPI-CSI2/SPI接头支持TEF810X BEST3或TEF82xx CAB RF前端板；通过配置跳线可自由选择两个不同的前端
  • 其他前端板可以通过定义的MIPI-CSI2/SPI接头由RADB支持

连接

  • 带M12接头的千兆以太网物理接口IC
  • 支持带M12接头的CAN-FD接口
  • 支持JTAG调试的34引脚Nexus Aurora接头

存储器

  • 256 Mb(32 MB)串行NOR闪存
  • 64 Kb EEPROM，通过I²C连接到MCU

其他

  • 车载温度传感器，通过I²C与MCU相连
  • 电源状态指示灯
  • 用户复位开关，带复位状态LED

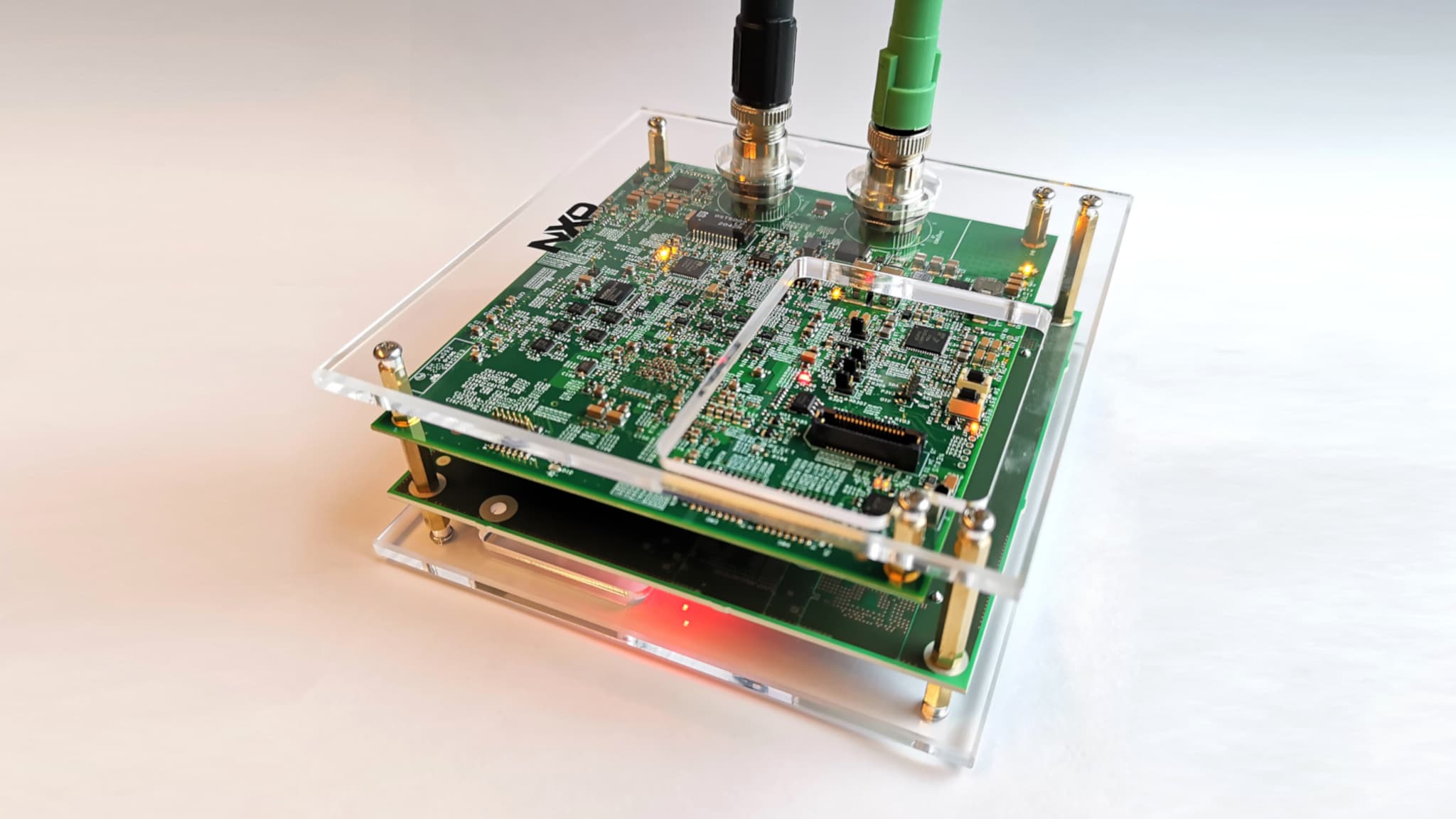

  • 支持通过金属或丙烯酸类接头与前端板形成组合套件

购买选项

S32R294-CV-Image

点击展开

  • S32R294-CV
    正常供应

  • Radar Application Development Board.

  • $1400.00 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
