带CAN的S12XHZ可扩展仪表板控制器(MCU)

S12XHZ

产品详情

选择区域:

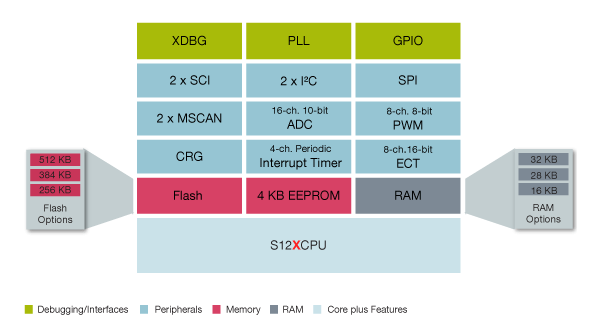

框图

S12XHZ Microcontroller Block Diagram

S12XHZ Microcontroller Block Diagram

特征

  • 主要特性
    • XGATE协处理器可建立虚拟外设,提高整体性能
    • 采用XGATE实现软件驱动TFT显示器
    • 可驱动高达6个仪表/电机大电流输出
  • 其他特性
    • S12X CPU@40Mhz总线频率
    • XGATE
    • EEPROM
    • 支持32个面板和4个背板的LCD驱动器
    • 带有24个大电流驱动器的PWM电机控制器
    • 6个步进失速检测(SSD)
    • 低噪声/低功率皮尔斯振荡器
    • 非多路复用外部总线接口(EBI)
    • 模数转换器 (ADC),16通道12位分辨率和 3μs转换时间
    • 增强型捕捉定时器(ECT)
    • 周期中断定时器(PIT)
    • CAN 2.0A/B模块(MSCAN)
    • 串行外设接口(SPI)
    • 串行通信接口(SCI)
    • IIC模块
    • 后台调试模块(BDM)和调试器(xDBG)
    • 片上稳压器

部件编号包含: MC9S12XHZ256VAG, S912XHZ256F1CAG, S912XHZ256F1MAG, S912XHZ256F1VAG, S912XHZ256F1VAL, S912XHZ384F1VAG, S912XHZ384F1CAG, MC9S12XHZ512CAL, MC9S12XHZ512CAG, S912XHZ512F1CAG, S912XHZ512F1VAG, S912XHZ512F1VAL, MC9S12XHZ256CAG, MC9S12XHZ256CAL, S912XHZ512F1MAG.
