TEA2017 PFC + LLC谐振电源开发套件

TEA2017DK1003

滚动图片以放大

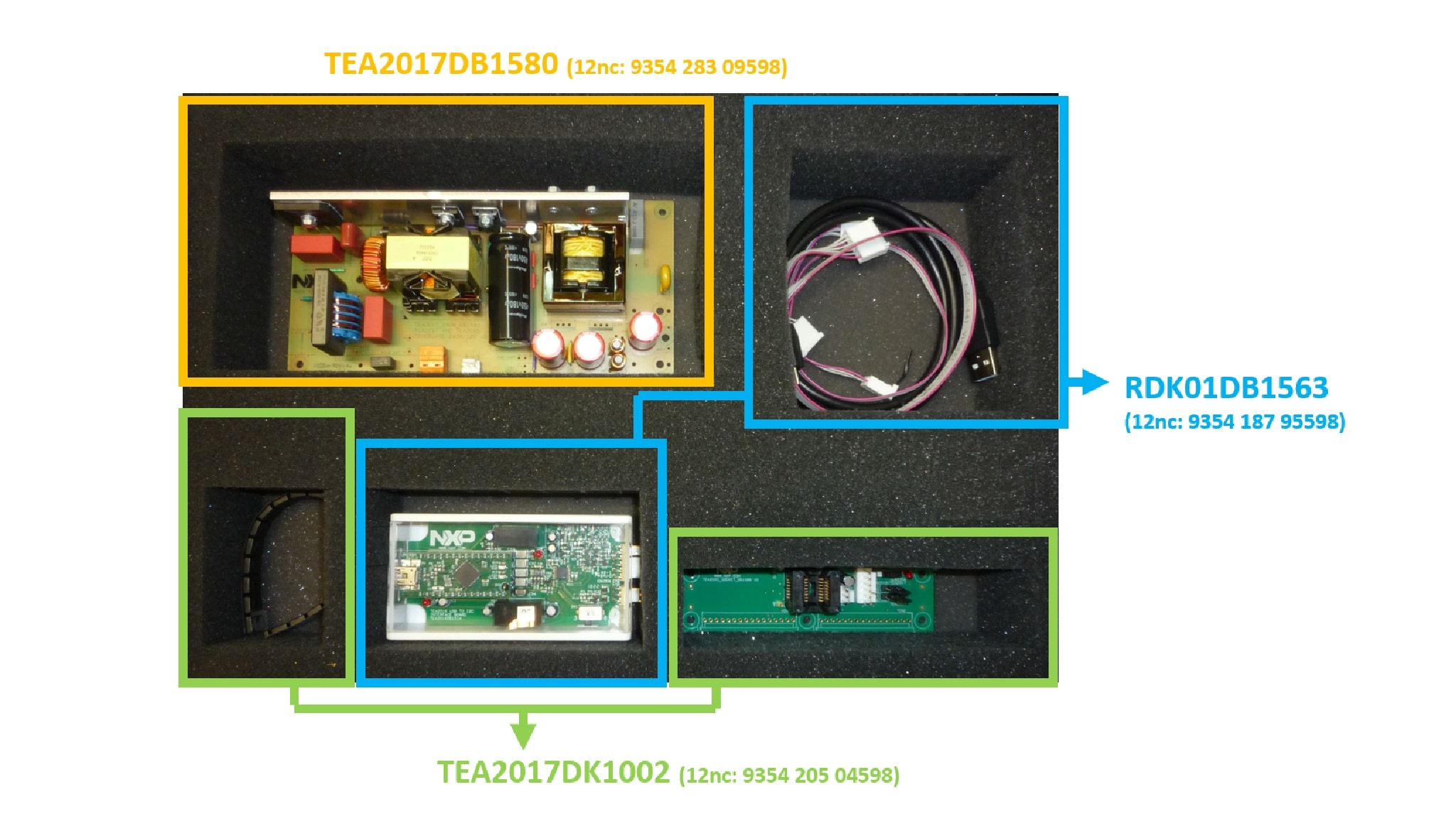

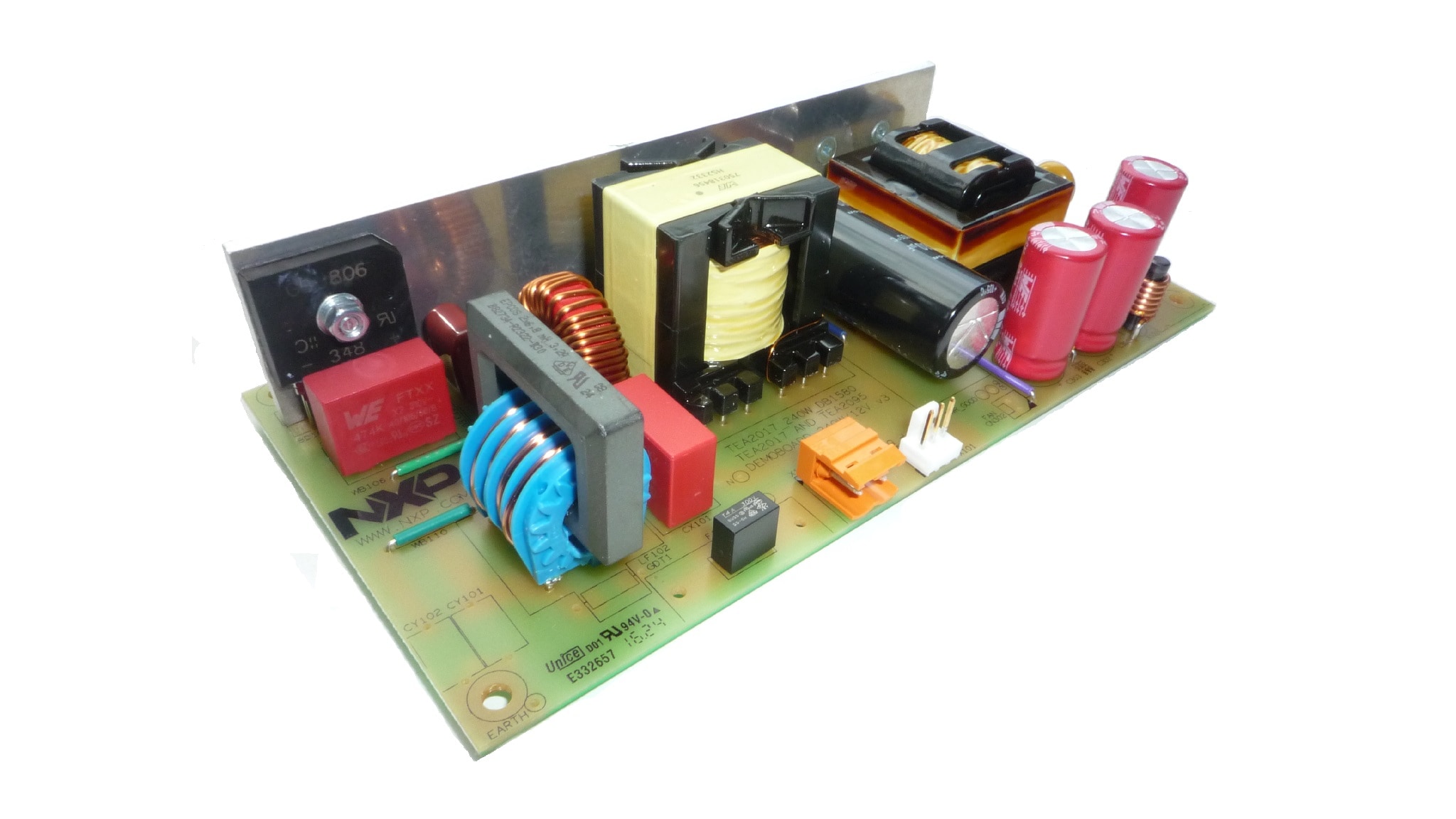

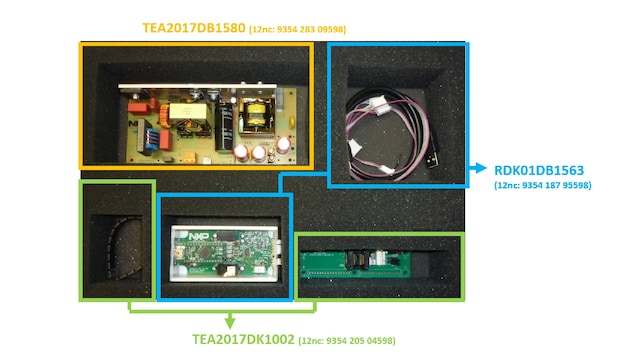

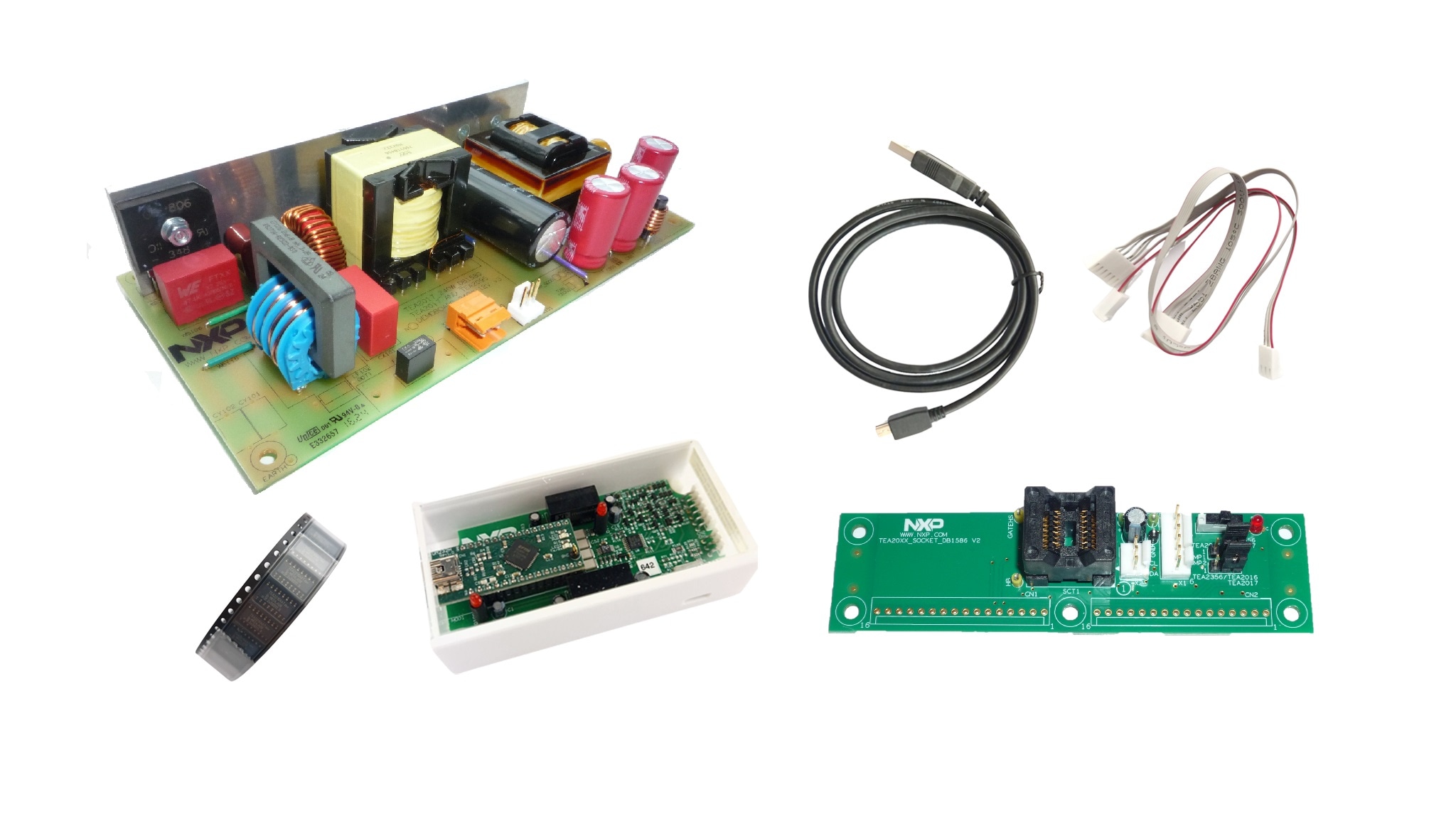

TEA2017DK1003演示套件将RDK01DB1563、TEA2017DK1002和TEA2017DB1580演示套件组合在一个盒体中。TEA2017AAT是一款数字化可配置LLC和PFC组合控制器，用于高效谐振电源。它包括LLC和PFC控制器功能。PFC经配置可在DCM/QR、CCM固定频率或支持所有操作模式的DCM/QR/CCM (多模式)下运行，以优化PFC效率。TEA2017AAT能够构建一个完整的谐振电源，电源设计简便，组件数量少。在电源开发过程中，LLC和PFC控制器的多种操作和保护设置都可以通过向设备加载新设置来进行调整，以满足特定的应用要求。

产品详情

支持的器件

电源管理

带集成PFC的AC-DC控制器

  • TEA2017: 数字可配置LLC和多模PFC控制器

次级侧控制器

  • TEA2095: GreenChip双LLC SR开关控制器

功能

显著特性

  • 输出电压电流：12V/20A
  • 输入电压范围：90V-264V
  • DCM/QR/CCM固定频率模式PFC控制器
  • 出色的PF和THD性能
  • 无需额外的外部组件就能进行集成的X电容放电
  • 电源的良好功能
  • 数字可配置
  • 二次侧同步整流器

环保特性

  • 空载功率 < 100mW
  • 高效从低负载转换到高负载

保护特性

  • 过功率保护 (OPP)
  • 上电/掉电保护
  • 过流保护(OCP)
  • 电容模式调节(CMR)
  • 精确的过压保护(OVP)
  • 浪涌电流保护(ICP)
  • 电源欠压保护(UVP)
  • 内部和外部过热保护 (OTP)
  • 可独立配置的级别和定时器
  • 可以将许多保护独立设置为闩锁、安全重启或在多次尝试重启后锁定

购买选项

TEA2017DK1003-Image

点击展开

TEA2017DK1003
正常供应

TEA2017 PFC + LLC Resonant Power Supply Development Kit.

    $499.00 USD
    现货 :14

    正常情况下 1-2个工作日内发货

    加入购物车
