MPC8568E PowerQUICC®III系列旨在满足日益增加的对3G/WiMAX/LTE基站、RNC、网关和ATM/TDM/IP设备等宽带访问设备的性能要求。MPC8568E支持IP和多协议解决方案，将基于Power Architecture®技术、频率高达1.33 GHz的高性能e500处理器内核与灵活的通信引擎及高速系统接口结合在一起，让客户能够通过一个单芯片解决方案就可处理需要多个器件才能提供的许多功能。这种较高的集成度能够节省成本、功耗和电路板空间。
MPC8568E提供用于协议端接和互通的多协议支持，适用于广泛的通信协议，包括ATM、POS、以太网、PPP、HDLC和TDM--支持宽带接入器件所需的灵活性。两个增强型千兆以太网(GbE)端口、PCI Express® 和串行RapidIO®®互连技术，提供高速链路连接整个行业的交换机、现场可编程门阵列(FPGA)、应用专用集成电路(ASIC)以及数字信号处理器(DSP)。内置安全引擎支持通用加密算法，包括3G无线安全所需的Kasumi算法。

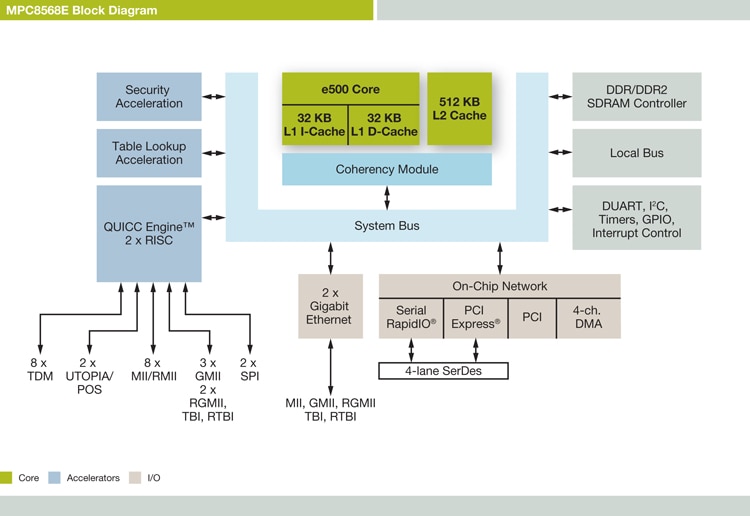

MPC8568E处理器
MPC8568E系列包含MPC8568E和MPC8567E。这两款产品都采用1023引脚FC-BGA封装，以实现引脚兼容。
MPC8568E处理器亮点
|
| |
MPC8568E |
MPC8567E |
| 内核 |
e500 |
e500 |
| CPU速率 |
1.0、1.2、1.33 GHz |
800 MHz，1.0、1.2、1.33 GHz |
| L1 I/D缓存(KB) |
32 |
32 |
| L2缓存(KB) |
512 |
512 |
| 存储控制器 |
64位DDR/DDR2 |
64位DDR/DDR2 |
| 本地总线 |
32位 |
32位 |
| 系统接口 |
sRIO，PCI， PCI Express® (x8) |
sRIO，PCI，PCI Express® (x4) |
| 独立10/100/1000以太网 |
2 (eTSEC) |
-- |
| 表查询单元(TLU) |
是 |
否 |
| QUICC Engine™ |
高达533 MHz |
高达533 MHz |
| 以太网 |
3 x Gigabit，8 x 10/100 |
3 x Gigabit，8 x 10/100 |
| ATM (AAL0、1、2、5) |
2 x UTOPIA-L2，124 M-PHY |
2 x UTOPIA-L2，124 M-PHY |
| 基于SONET的分组(POS) |
2 x POSPHY-L2 |
2 x POSPHY-L2 |
| 8 TDM (256个HDLC通道) |
8 x T1/E1，2 x T3/E3 |
8 x T1/E1，2 x T3/E3 |
| 协议互通 |
是 |
是 |
| 安全引擎 |
SEC 2.4 |
SEC 2.4 |
| 其他接口 |
DUART，2 x I2C，2 x SPI |
DUART，2 x I2C，2 x SPI |
| 中断控制器 |
是 |
是 |
| 封装 |
1023 FC-BGA |
1023 FC-BGA |
主要优势
- 较高的集成度和性能，简化电路板设计
- 在整个PowerQUICC® III系列处理器内一致的编程模型
- 灵活的片上系统(SoC)平台有助于加快上市速度
- 90 nm绝缘芯片(SOI)技术
- 高性能增强型e500内核
- 集成式DDR/DDR2存储控制器
- 两个集成三速以太网控制器（增强型TSEC）
- 高级QUICC Engine®技术支持广泛的协议和相关的互通
- TLU分担与IP转发、防火墙及访问控制列表(ACL)应用相关的表搜索功能
- 灵活的高速互连接口：
- 串行RapidIO®®互连技术
- PCI Express®支持
- PCI和本地总线接口支持
- 内置安全引擎
