I²C总线RTC演示板

滚动图片以放大

产品详情

支持的器件

模拟及混合信号

实时时钟

特性

主要特性

  • 安装LED (D1)来显示中断。To minimize the power consumption, it can be switched off by removing the jumper J2
  • 无需将微型封装焊接到直连的试验电路板100密尔连接器

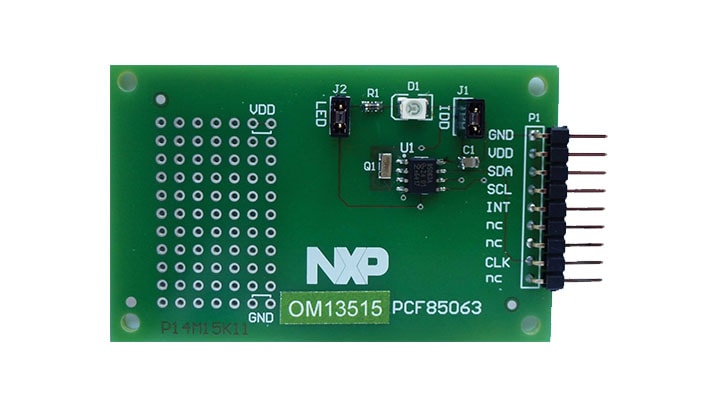

  • The OM13515 allows easily demonstrating the operation of the PCx85063A with I²C-bus interface

Straight forward interfacing

  • 连接电源电压(如3.3 V):VSS连接到引脚1,VDD连接到引脚2
  • Connect I²C-bus (pull-up resistor needed): SCL to pin 4, SDA to pin 3
  • 如果需要,连接中断和/或CLKOUT与RTC通信

购买选项

OM13515-Image

点击展开

  • CNY 120.95
  • 数量为 1
从分销商处购买
