S12ZVMA MCU系列是一款可编程单芯片解决方案，适用于车内需要通过LIN或PWM命令进行远程控制的简单负载。LIN-PHY、12V稳压器和H桥栅极驱动器相集成，能够打造适用于直流电机、电磁阀或电阻负载的紧凑型解决方案。

参考手册

应用笔记

产品详情

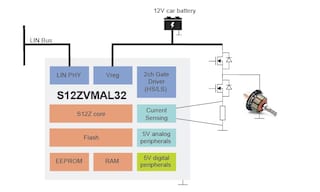

框图

S12ZVMA-BD

获取框图PDF

特征

S12Z内核，32 MHz总线速率
最高32 KB闪存
128 B EEPROM
最高2 KB RAM
LIN物理层
12 V稳压器
H桥MOSFET栅极驱动器(2通道)
用于电流传感的光放
包含在产品长期供货计划中(至少15年)
极其可靠的MCU

产品计划

产品长期供货计划

参与此计划的产品可保证至少10年的供货。此计划下专为汽车、电信和医疗领域而开发的产品可保证15年的供货。

了解详情

S12ZVMA对照表

	S12ZVMA系列
产品名称	VMAL32	VMAL16	VMAL32	VMAL16	VMA32	VMA16	VMA32	VMA16
通信物理层(PHY)	LIN				高压PWM
封装	48 LQFP		32 LQFP		48 LQFP		32 LQFP
闪存(字节)	32 KB	16 KB	32 KB	16 KB	32 KB	16 KB	32 KB	16 KB
EEPROM (字节)	128
RAM (字节)	2 KB	1 KB	2 KB	1 KB	2 KB	1 KB	2 KB	1 KB
Vreg	12V电源；5V/70mA
N沟道FET预驱动器/ GDU (HS / LS)	1/1		1/0		1/1		1/0
外部FET	50-80nC总栅极电荷
电荷泵	有
集成式阴极负载二极管	有
集成式电流感测运算放大器	有
10位ADC (外部通道)	7		4		7		4
SCI	1 (路由到LIN-PHY)
SPI	1
内部定时器	TIM + RTI + API
TIM (IC/OC通道)	2ch + 2ch 16-bit
PWM	6通道PMF (2 x GDU，4 x 通用IO)
EVDD (25mA汇点)	1
温度选项	V / M / W (高达150°C Ta)		V / M (高达125°C Ta)		V / M / W (高达150°C Ta)		V / M (高达125°C Ta)
