适合USB Type-C应用的CC逻辑
PTN5150是小而薄的低功率CC逻辑芯片，支持USB Type-C连接器应用，具备配置通道(CC)控制逻辑检测和指示功能。PTN5150的功能使USB Type-C连接器可用于Type-C电缆的主机和设备端。它支持USB Type-C规格规定的Type-C至USB传统电缆和适配器。PTN5150可以自动工作，也可以通过I²C总线接口与控制器连接。
PTN5150可通过外部配置引脚或I²C接口配置为双重角色，主机或设备模式。从DFP广告角度来看，CC控制逻辑检测和指示模块支持3种电流模式(默认电流为500 mA/900 mA，中等电流为1.5 A和高电流为3.0 A)。从UFP广告角度来看，控制逻辑将检测是否连接具有不同上拉Rp电流源的DFP。此外，它将检测CC1/CC2引脚上是否存在Ra。检测到插头方向后，引脚ID将指示PTN5150是否以主机角色或设备角色进行工作，其他状态也将反映在I²C寄存器中。
产品详情
功能
主要特性
- 支持带现有芯片集的Type C连接器
- 符合USB Type-C 1.1版本规范
- 与旧版OTG硬件和软件兼容
- 支持插头、方向、角色和充电电流检测
- 面向OTG应用的USB-ID引脚
- 支持快速模式的I²C总线接口
CC控制逻辑检测和指示
- PORT输入引脚可在DRP (Hi-Z)，UFP (低)或DFP (高)模式中进行配置
- 检测PTN5150以UFP (设备)角色工作时的电流模式：默认电流模式 (<0.5 A / 0.9 A); 中等电流模式(<1.5 A); 高电流模式(<3.0 A)
- 集成精确的Rp电流源，支持在主机模式下的默认模式和高电流模式：默认电流模式为80μA; 中等电流模式为180μA; 高电流模式为330 μA
- 在UFP模式下集成Rd电阻
- 报告I²C寄存器中的详细端口状态和附件模式
- 通过VCONN状态I²C寄存器0AH支持VCONN1/2电源检测状态
电流消耗
- 休眠模式电流：4.5 μA
- DRP模式的待机电流：15 μA
- DFP模式的待机电流：15 μA
- UFP模式的待机电流：15 μA
电源电压：VDD = 2.7 V至5.5 V
- VBUS_DET: 28 V绝对最大容差电压
- VBUS和CC1/2引脚的高度ESD保护
- ESD保护：按JDS-001-2012超过7000 V HBM，按JESD22-C101超过500 V CDM
- 根据JEDEC标准JESD78完成超过100 mA的锁定测试
- 工作温度范围：-40至+85 °C

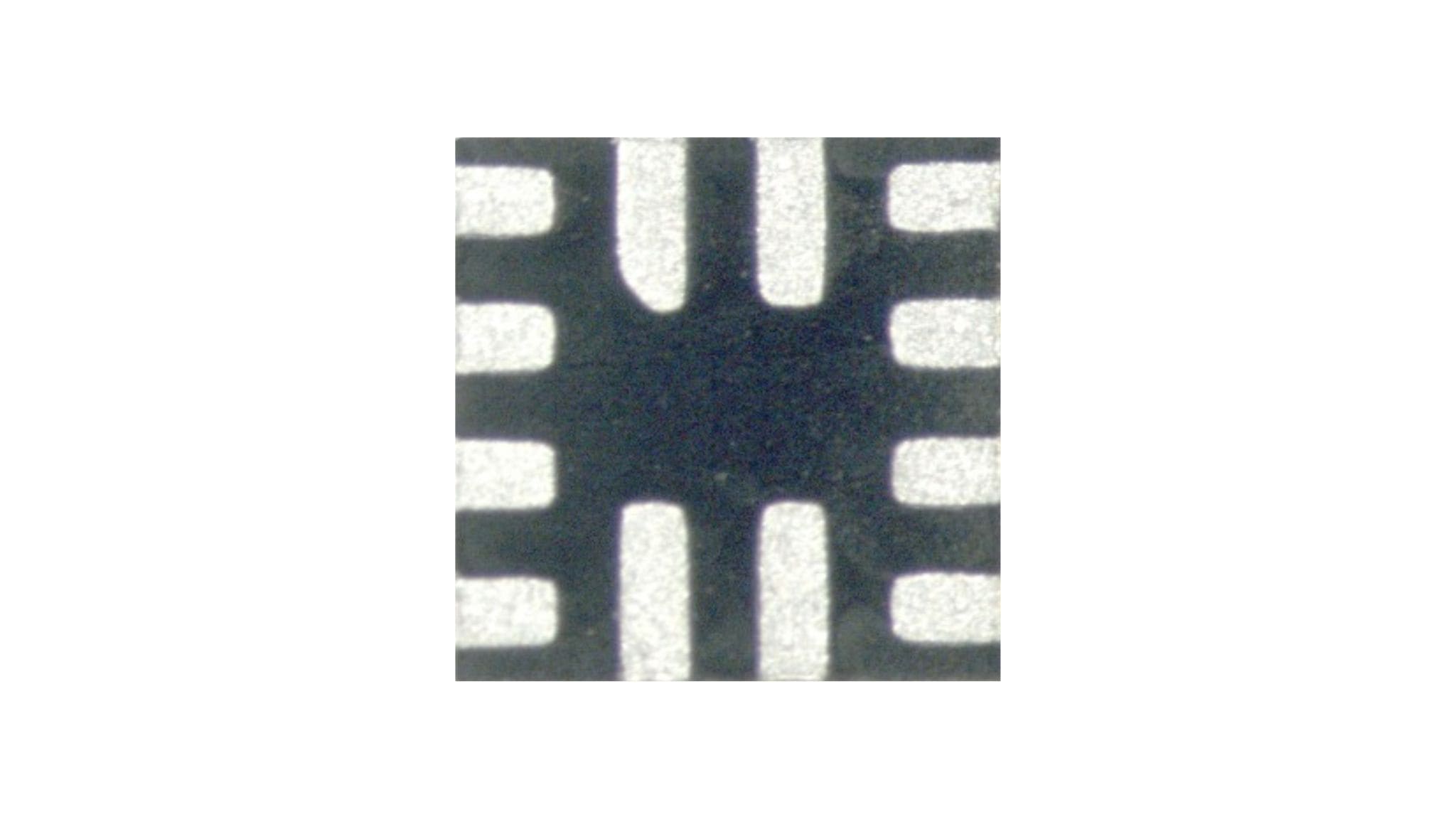

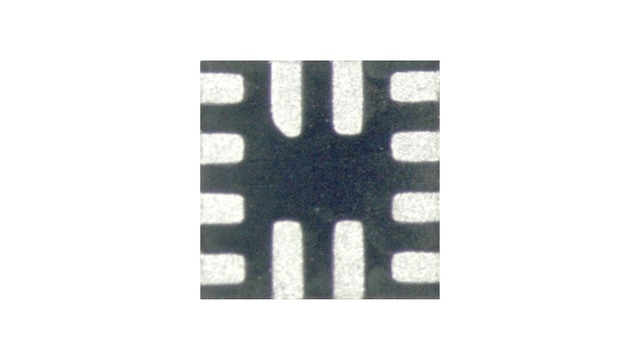

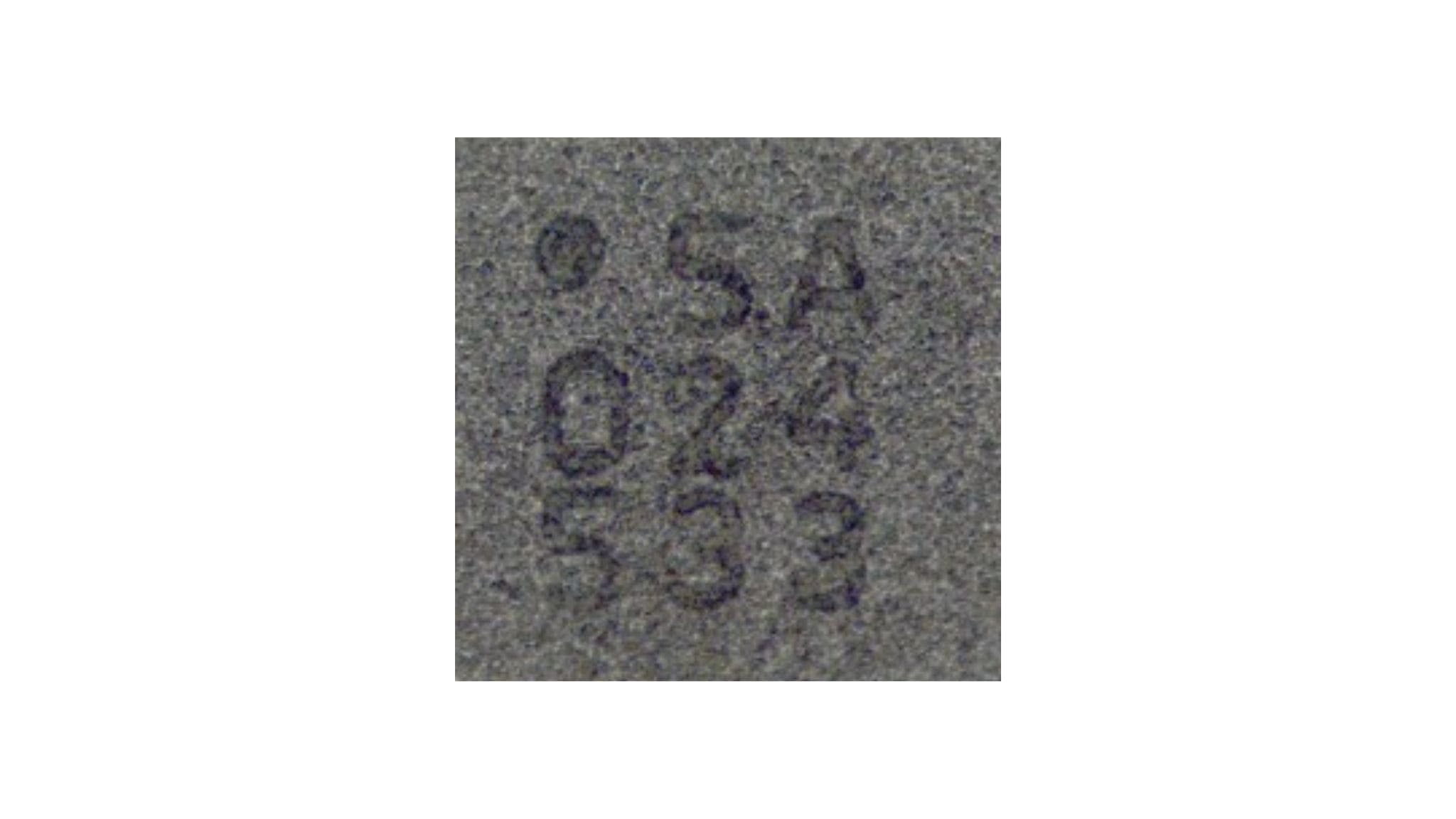

- X2QFN12封装尺寸1.6 mm x 1.6 mm x 0.35 mm，间距为0.4 mm
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。PTN5150AHX和PTN5150HHX包含在15年产品长期供货计划中
