具有双向电压电平转换功能的2位I3C总线缓冲器

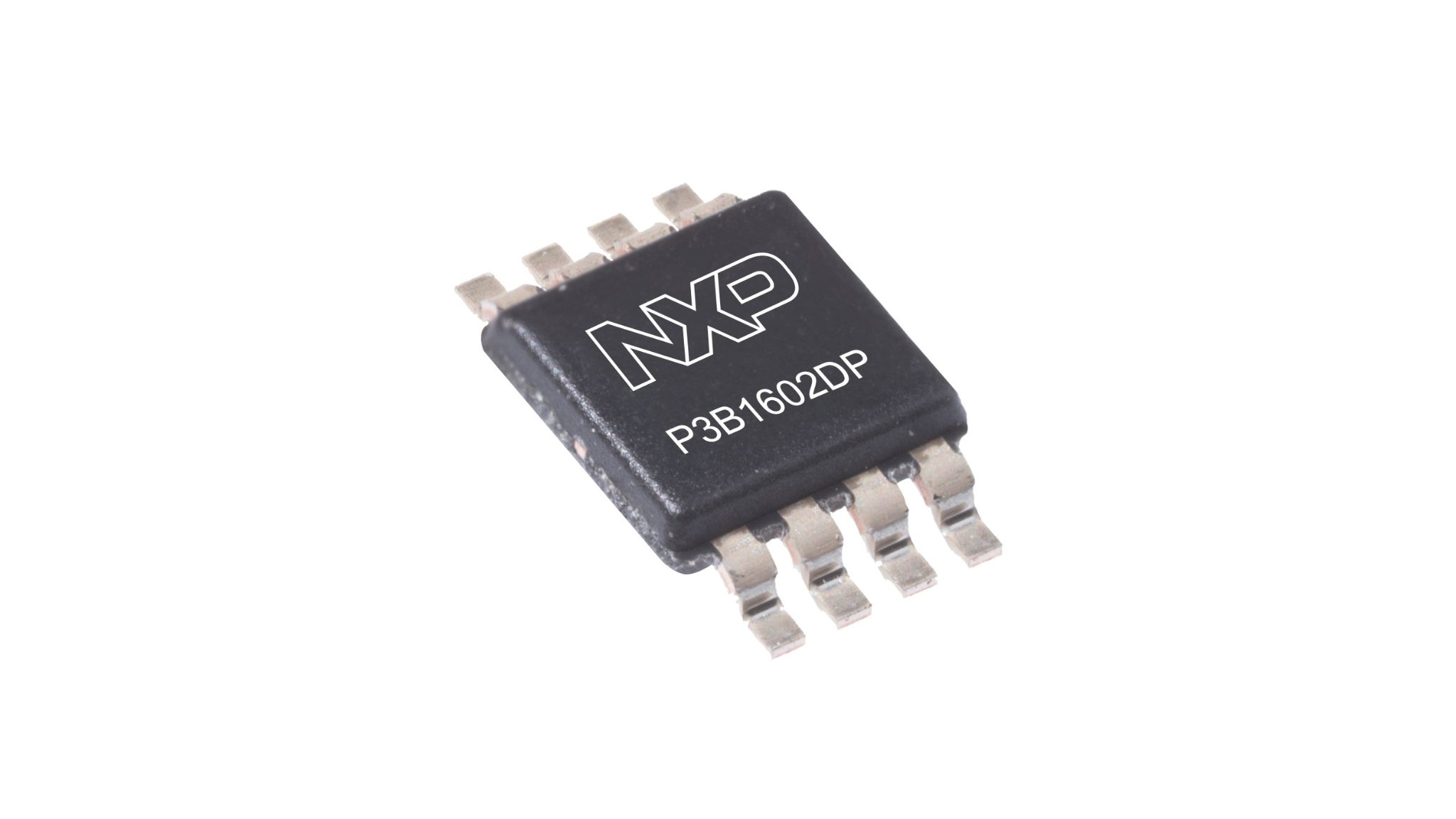

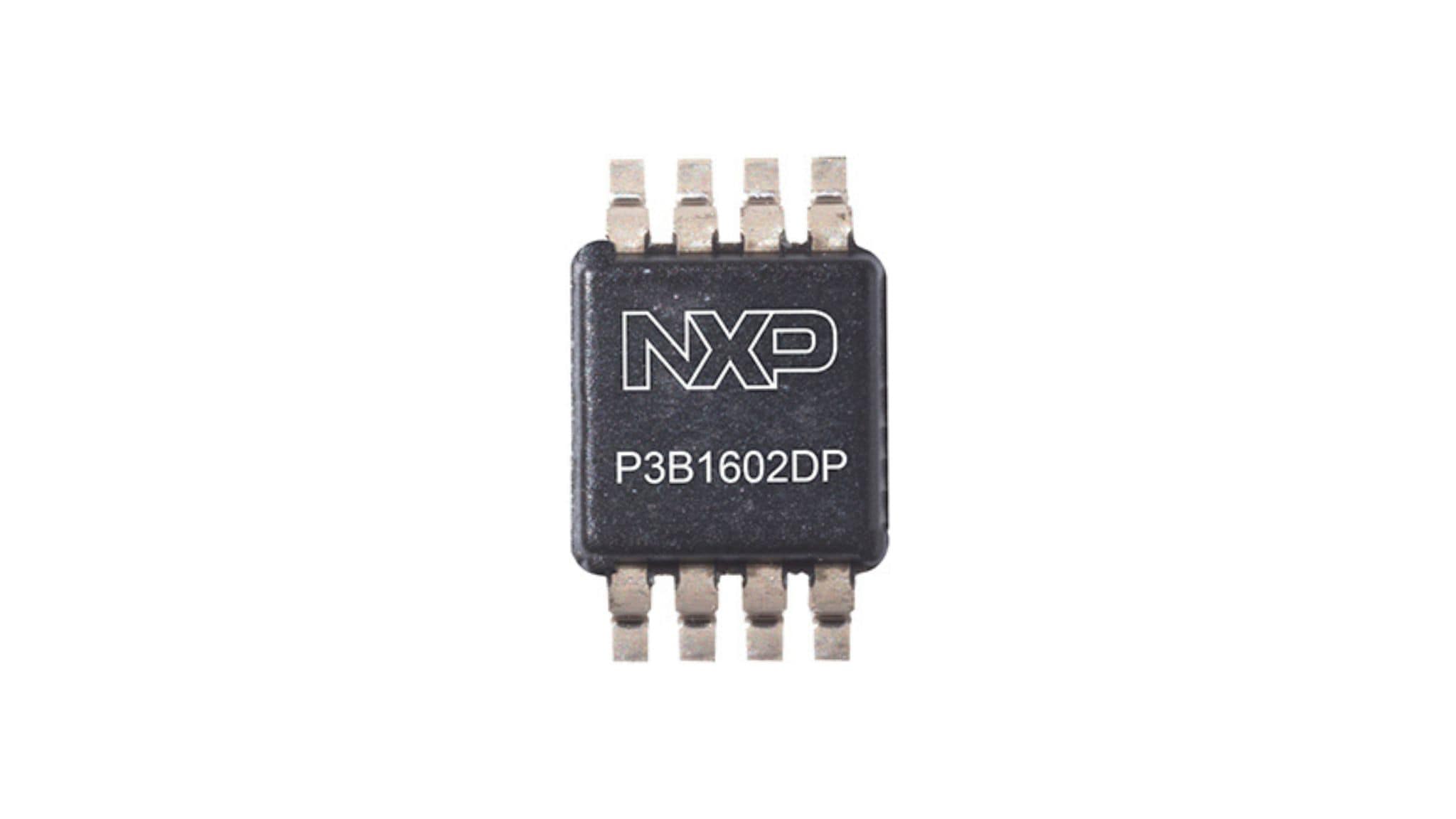

P3B1602DP是一款2位I3C缓冲器，集成了自动方向感测与双向电压电平转换功能，可实现混合电压系统间的无缝通信。该器件针对I3C、I²C及其他串行总线进行了优化，可支持100pF的电容负载。其延长的单次触发导通时间确保即使在长走线带来较大电容负载和显著往返延迟的情况下，仍能保持强劲的信号驱动能力和可靠的边沿性能。
产品详情
框图
特性
主要特性
- 自动方向感测与双向电压电平转换
- 更长的单次脉冲，用于驱动更大的电容负载，同时减少振铃和过冲
- 无需电源排序
- 最高频率，SDR数据传输速率：
- 开漏：3.4MHz (6.8Mbps)
- 推挽：12.5MHz (25Mbps)
- 支持I3C/I²C/SMBus接口(不支持时钟拉伸)
- 输出使能(OE)引脚可耐受3.63V的电压
- I/O闩锁电流为100mA，符合JESD 78标准
静电放电(ESD)保护
- 人体模型(HBM)，符合JEDEC标准JESD22-A114E Class 2标准：超过2000V
- 充电设备模型(CDM)，符合JEDEC标准JESD22-C101E标准：超过500V
封装

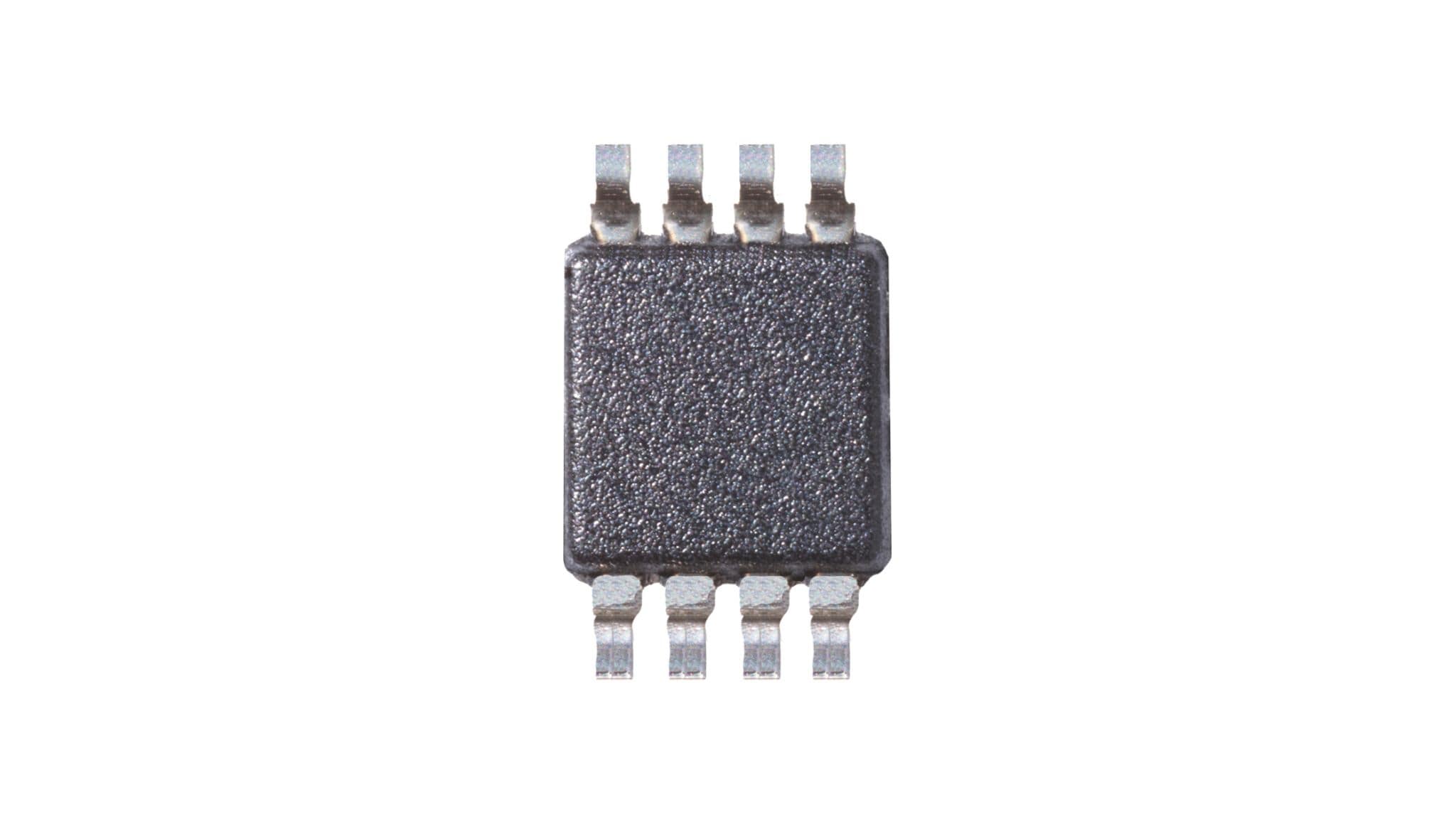

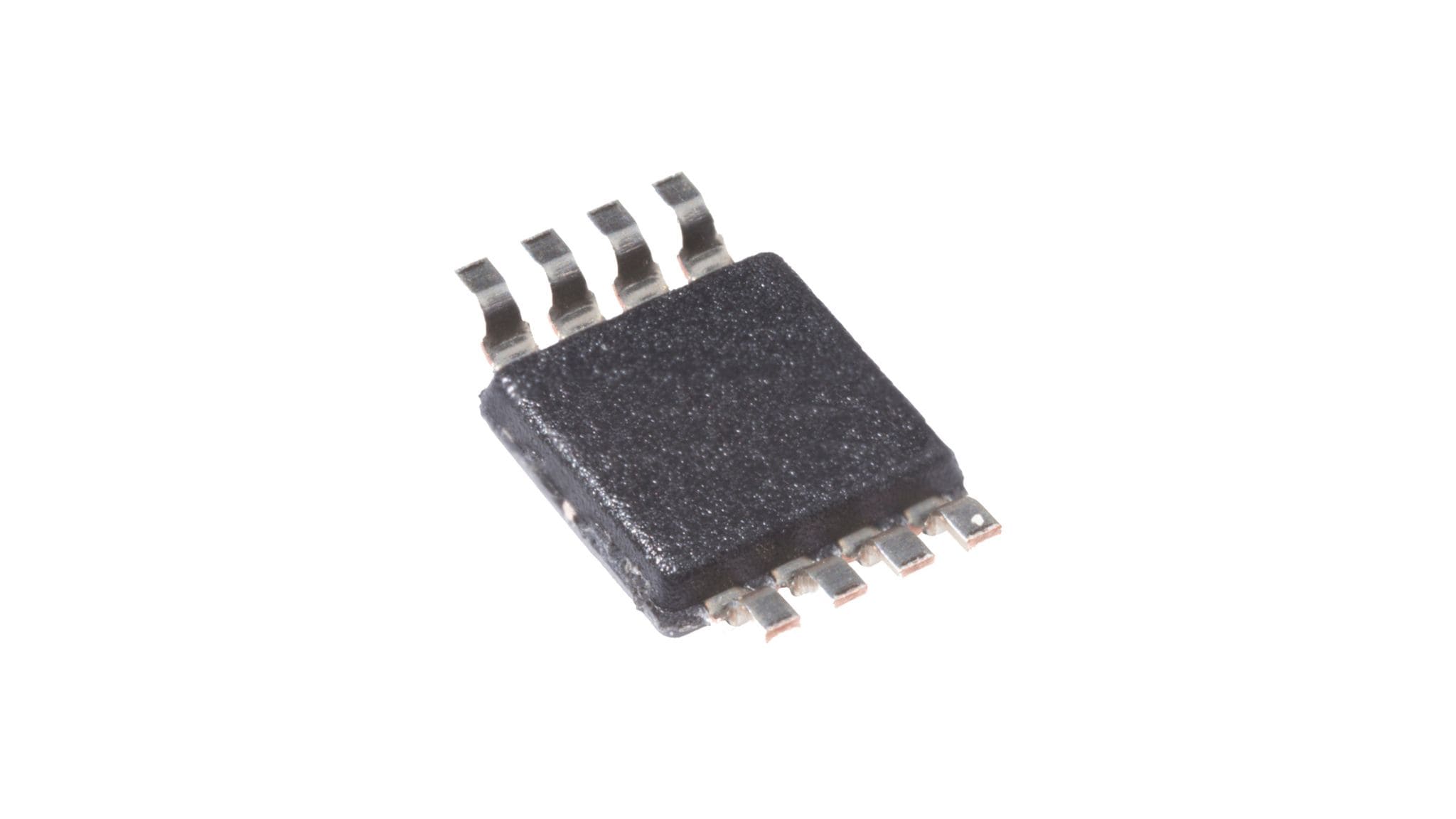

- TSSOP8 (3x3 x1.1mm)
温度范围
- 额定温度范围：-40°C至+125°C
