RD33771-48VEVM快速入门

上次修改时间： 支持 RD33771-48VEVM参考设计

本文档内容

  • 1

    快速入门

  • 2

    硬件介绍

  • 3

    配置硬件

  • 4

    安装软件

购买 RD33771-48VEVM参考设计

本文档内容

1. 快速入门

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装器件，采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命，缩小设备尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。

本页面将指导您完成设置和使用RD33771-48VEVM板的过程。

1.1 套件内含物/装箱单

RD33771-48VEVM内含物包括：

  • 组装和测试好的RD33771-48VEVM板，放在防静电袋中。
  • MOLEX线缆200mm 20 AWG; CON 2x8
  • MOLEX线缆200mm 20 AWG; CON 1x8
  • MOLEX线缆200mm 20 AWG; CON 2x13
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此套件时，还需要使用以下硬件。

  • 电源范围为5.0V至28V，电流限制初始设置为1.5A至9.0A
  • 示波器，最好是4通道，带电流探头(可选)
  • 典型负载：电池模拟器
  • 多链路FX

1.3 Windows PC工作站

该参考设计需要Windows PC工作站。在使用此参考设计时，为达到更好效果，需满足以下最低规格要求。

  • 兼容Windows 10、8或7的PC，带可用USB端口

下一页硬件介绍

2. 硬件介绍

2.1 板特性

  • 多达14个通道用于电池电压检测，具有过压(OV)和欠压(UV)保护
  • 多达两个通道用于电流感测，具有过流(OC)保护
  • 多达6个通道用于温度感测
    • 3个通道用于电池温度感测
    • 1个通道用于分流电阻温度感测
    • 两个通道用于MCU ADC执行的气流区域温度感测
  • 主接触器状态检测
  • 外部冷却风扇控制
  • 多达两个CAN总线通信通道
    • 1个通道连接到汽车CAN总线
    • 1个通道被预留
  • 外部碰撞检测
  • 12V电源输入

2.2 板说明

RD33771-48VEVM是用于评估和开发的硬件工具，是48V电池管理系统(BMS)快速原型设计的理想选择。该板可用于评估MC33771器件的功能。RD33771-48VEVM允许用户连接多达14个通道用于电池电压感测，两个通道用于电流感测，以及6个通道用于温度感测。

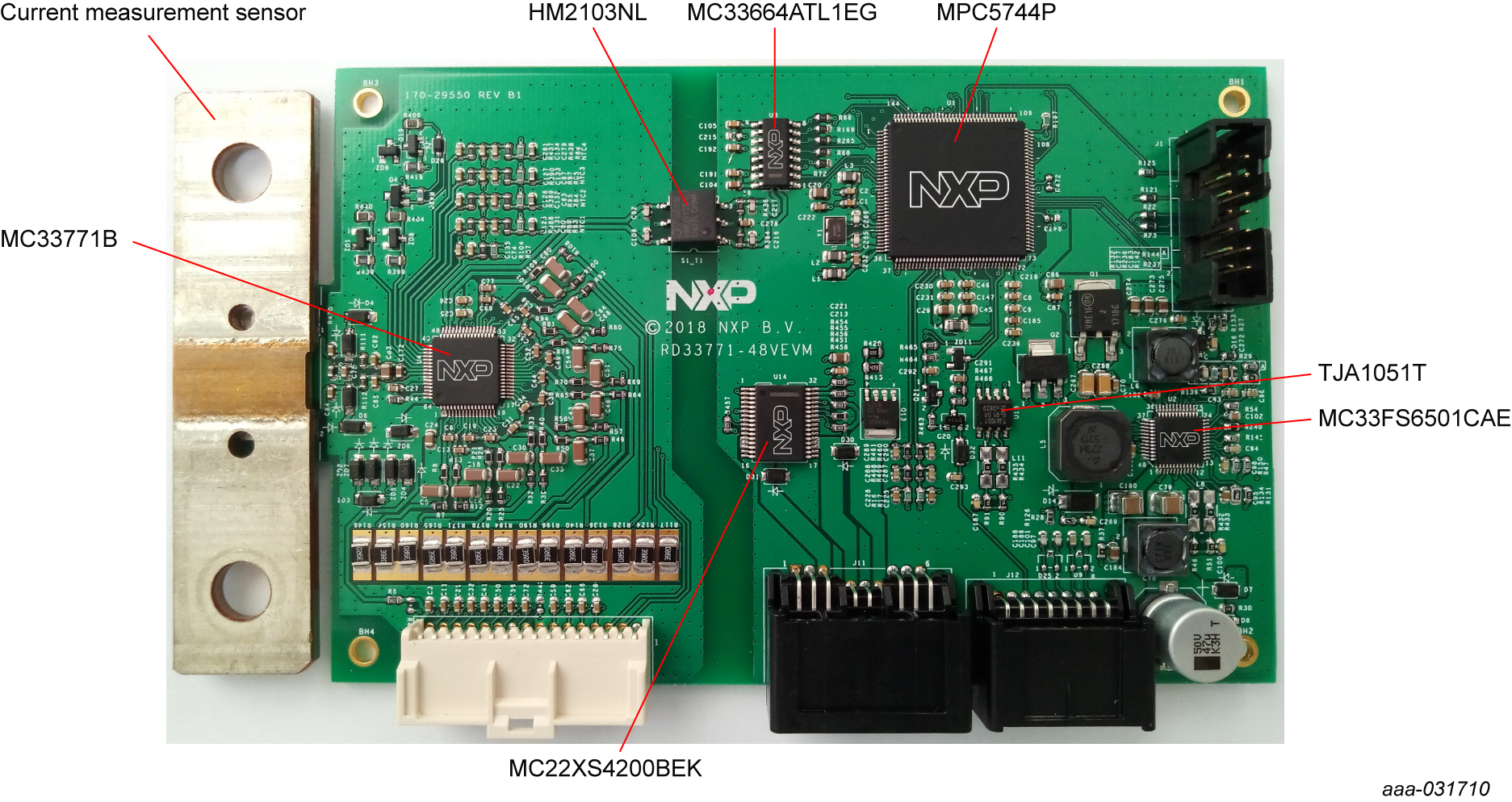

2.3 板组件

RD33771-48VEVM电池管理系统参考设计概述

aaa-031710

前页快速入门
下一页配置硬件

3. 配置硬件

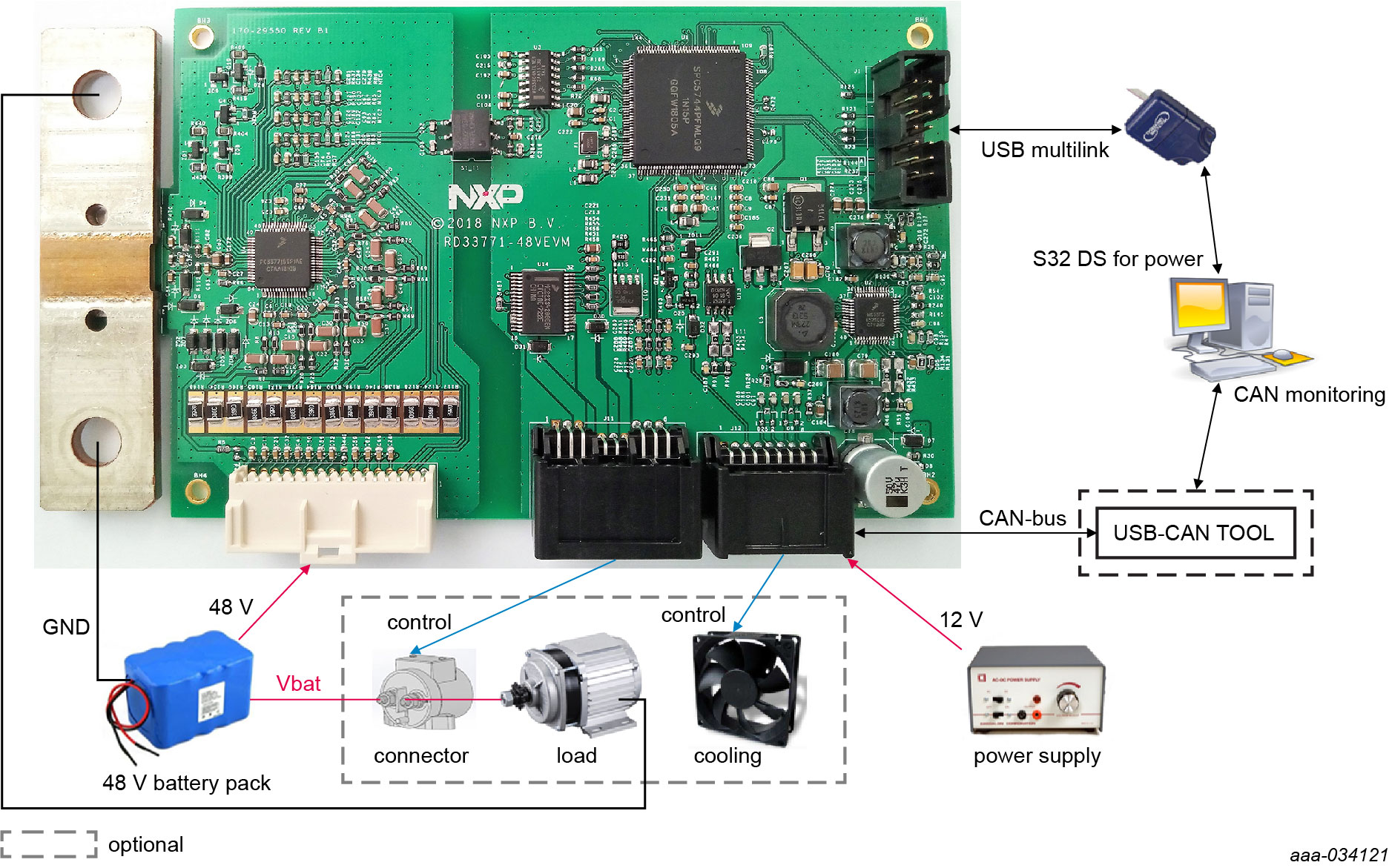

3.1 配置硬件

RD33771-48VEVM采用独立配置。没有用于添加子板的连接器。套件中包含所有必要的线缆。

aaa-034121

要配置硬件，请完成以下步骤：

  1. 关闭电源
  2. 使用电源线将电源输出连接到J11
  3. 将负载和连接器连接到电池组或电池模拟器。这一步为可选。
  4. 将电池模拟设备或真实的电池连接到J3连接器
  5. 将调试工具连接到J1和Windows PC工作站
  6. 连接CAN总线通信线缆； 一端连接到J12，另一端连接到Windows PC工作站的CAN卡。

前页硬件介绍
下一页安装软件

4. 安装软件

4.1 安装S32 Design Studio IDE for Power Architecture

S32 Design Studio IDE是一套免费的汽车和超可靠MCU集成开发环境，为您的设计提供编辑、编译和调试功能。

  1. 下载S32 Design Studio IDE for Power Architecture安装程序，可从S32DS-PA: S32 Design Studio IDE for Power Architecture based MCUs下载，推荐使用2017.R1版本。

    注：需要进行注册。

  2. 打开安装程序，然后按照安装向导中的说明进行操作。

4.2 即买即用

开始嵌入式应用开发。

前页配置硬件
下一页设计资源

设计资源

板文档

其他参考

产品汇总页

MC33771的产品汇总页网址为MC33771B。

工具汇总页

RD33771-48VEVM参考设计的工具汇总页网址为RD33771-48VEVM。

该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门提供适用于使用RD33771-48VEVM参考设计的快速参考信息，包括可下载资产。

参考文献

除了恩智浦MC33771B: 14通道锂电芯控制器IC页面外，您可能还想访问：

产品页面

  • MC33908：安全系统基础芯片，带降压和升压DC/DC电路，最大工作电流1.5A
  • MC33664：隔离网络高速收发器
  • MPC574xP：超可靠的MPC574xP MCU，适用于汽车和工业安全应用
  • FS6500：符合1级和0级安全标准的电源系统基础芯片，带有CAN灵活数据收发器
  • TJA1051：高速CAN收发器
  • 24XS4：24V多用途低导通电阻eXtreme开关

工具页面

  • S32DS-PA：基于S32 Design Studio IDE for Power Architecture的MCU

应用页面

硬件页面

软件页面

前页安装软件
