MCXNx4x-EVK快速入门

此简短视频详细说明了软件和工具安装，您也可以选择按照以下步骤操作。MCXNx4x受MCUXpresso SDK支持，如本指南中所述。

2.1 安装工具链

恩智浦提供名为MCUXpresso IDE的工具链。请下载MCUXpresso v11.7.1及以上版本。

需要帮助选项？

获取MCUXpresso IDE

获取MCUXpresso for VS Code

了解如何为您的主机PC安装VS Code，参考以下教程。

想使用不同的工具链？

没问题，MCUXpresso SDK还支持其他工具，如IAR、Keil和基于命令行的GCC。

2.2 采用MCUXpresso SDK，快速开始设计

MCUXpresso SDK完全免费，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。您可以直接从MCUXpresso SDK网站安装MCUXpresso SDK，网址为mccuxpresso.nxp.com。点击“Select Development Board（选择开发板）”搜索评估板。

获取MCUXpresso SDK

标记为完成:2.2 采用MCUXpresso SDK，快速开始设计

x

Something went wrong! Please try again.

2.3 MCUXpresso配置工具

MCUXpresso配置工具是一套集成的配置工具，既可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成适用于定制板的初始化C代码。如果使用不同的IDE，它既可作为MCUXpresso IDE的一部分完全集成，也可作为独立的工具。点击下面的Get MCUXpresso Config Tools，获取配置工具安装程序。

获取MCUXpresso配置工具

2.4 编程和配置工具

恩智浦提供MCUXpresso安全配置（SEC），用于试运行和大规模生产。它支持在生产阶段对恩智浦微控制器进行安全编程和设备配置。MCUXpresso安全配置（SEC）工具是一款基于GUI的应用，用于简化在恩智浦MCU上生成和配置可启动的可执行文件。

SEC安装

3.1 使用MCUXpresso IDE构建和烧录应用

如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的各种工具链配置、构建和调试演示。采用以下指南，了解如何使用MCUXpresso IDE打开、构建和调试示例应用。

1. 构建并烧录Cortex-M33应用

以下步骤将指导您使用Cortex-M33应用的MCUXpresso IDE来运行hello_world演示应用。MCUXpresso IDE安装参见“快速入门”网页的“2. 获取软件”。

导入MCX N SDK是在"获取软件部分"完成的。

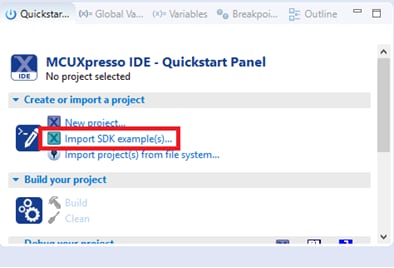

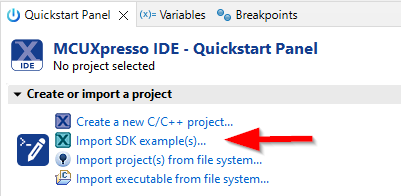

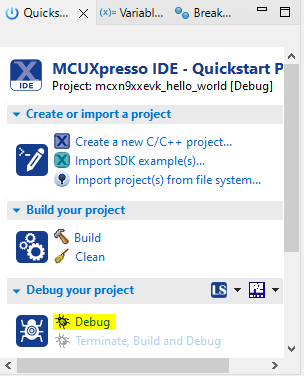

1. 在左下角找到快速启动面板。
2. 然后点击导入SDK示例。

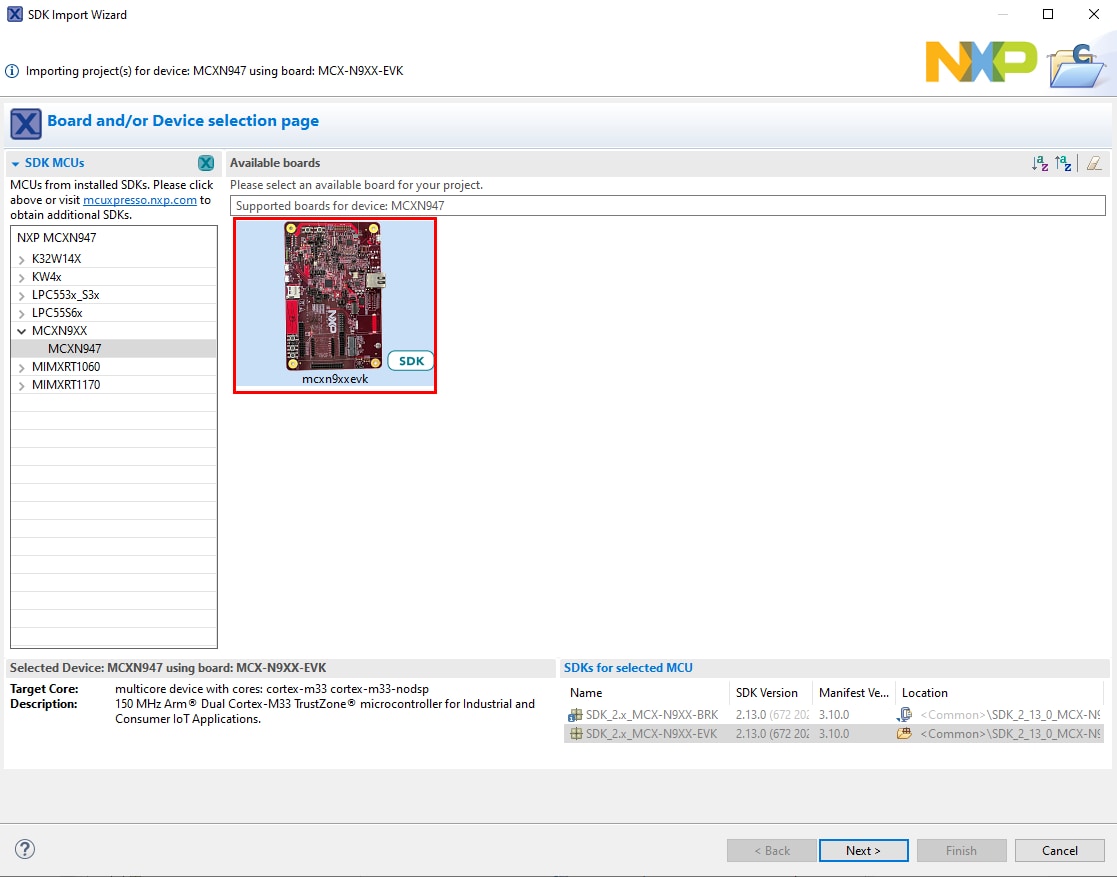

3. 点击MCX N板，选择一个可以在该板上运行的示例，然后点击“下一步”。

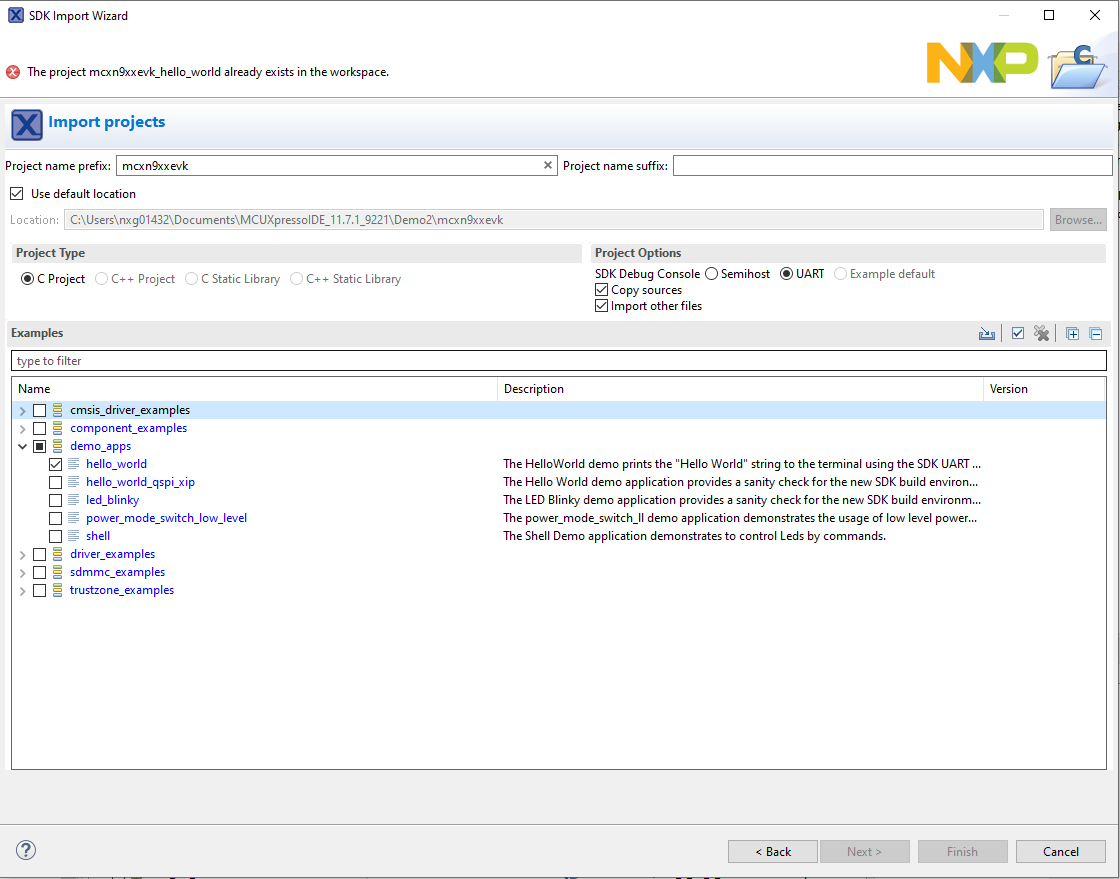

4. 使用箭头按钮来展开demo_apps类别，然后点击hello_world旁边的复选框来选择该项目。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择UART作为“SDK调试控制台”复选框。然后，点击Finish（完成）。

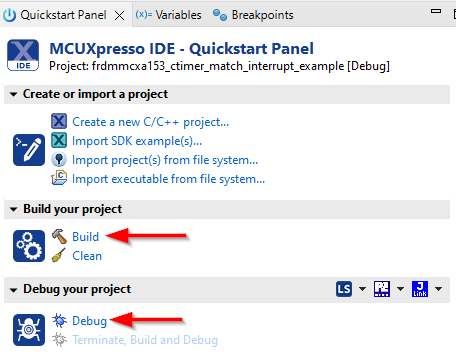

5. 选择项目并构建。

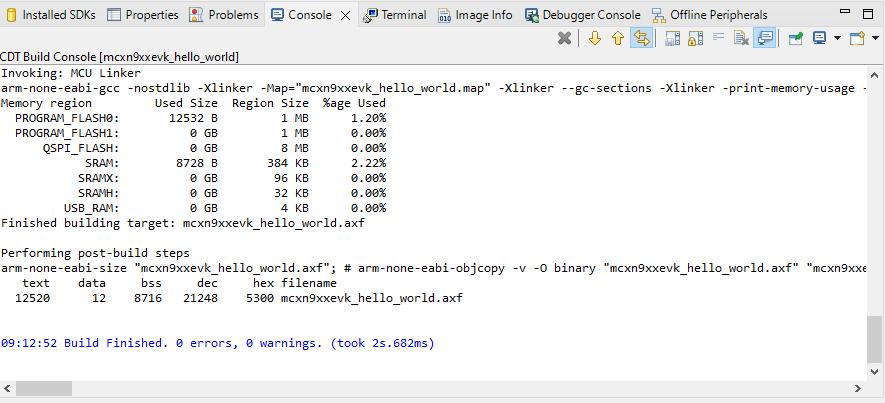

6. 项目将顺利构建。

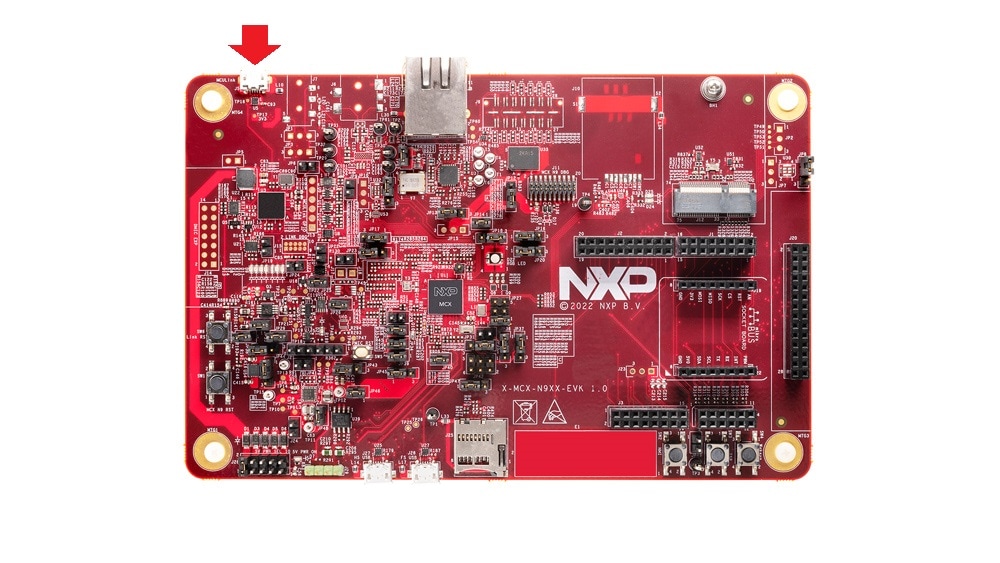

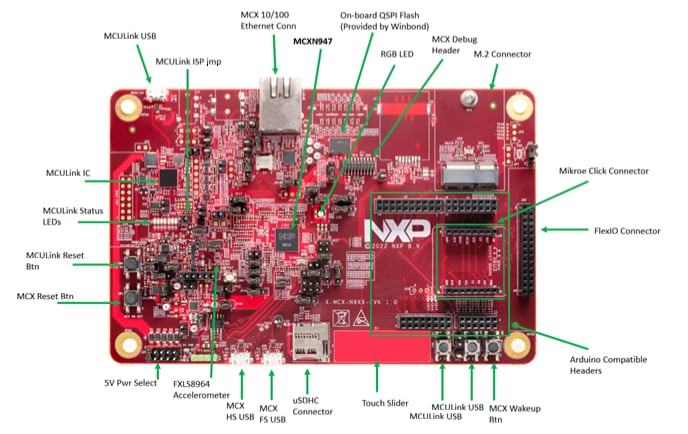

7. 使用与J5的“MCU LINK”端口连接的Micro USB将板连接到计算机。
8. 将应用下载到您的板上。

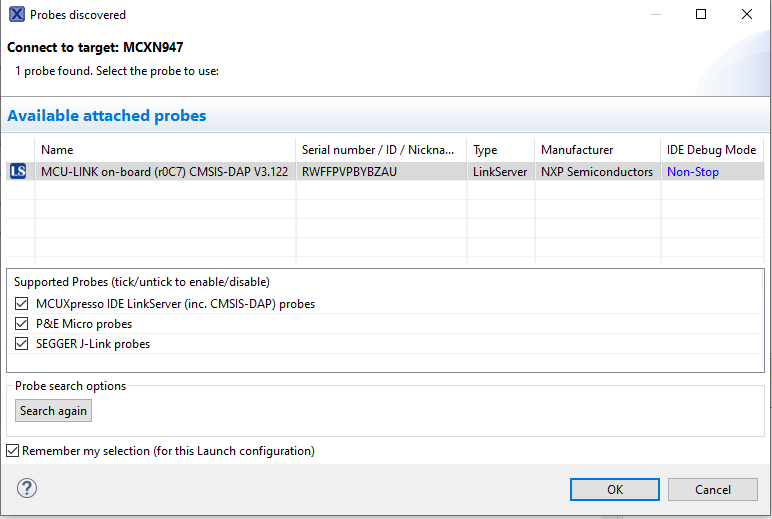

9. 选择J-Link硬件调试器。

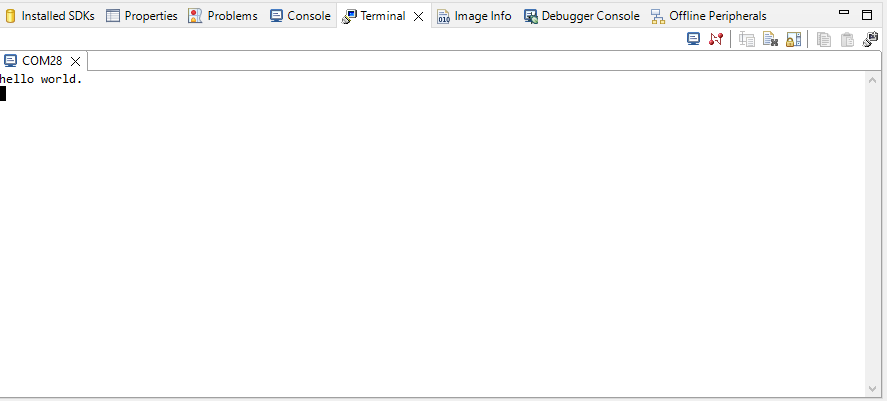

10. 运行应用。

3.2 使用其他工具链构建和烧录应用

MCUXpresso for Visual Studio Code（VS Code）为嵌入式开发人员优化了代码编辑和开发体验。了解如何使用VS Code构建和烧录应用

想使用其他工具链？

此演示也适用于IAR和KEIL。

4.1 从MCUXpresso IDE克隆示例项目

遵循以下步骤完成通用输出的操作。

1. 在左下角找到快速启动面板，然后点击导入SDK示例。
2. 单击EVK-MCXNx4x板，选择导入可在该板上运行的示例，然后单击Next。

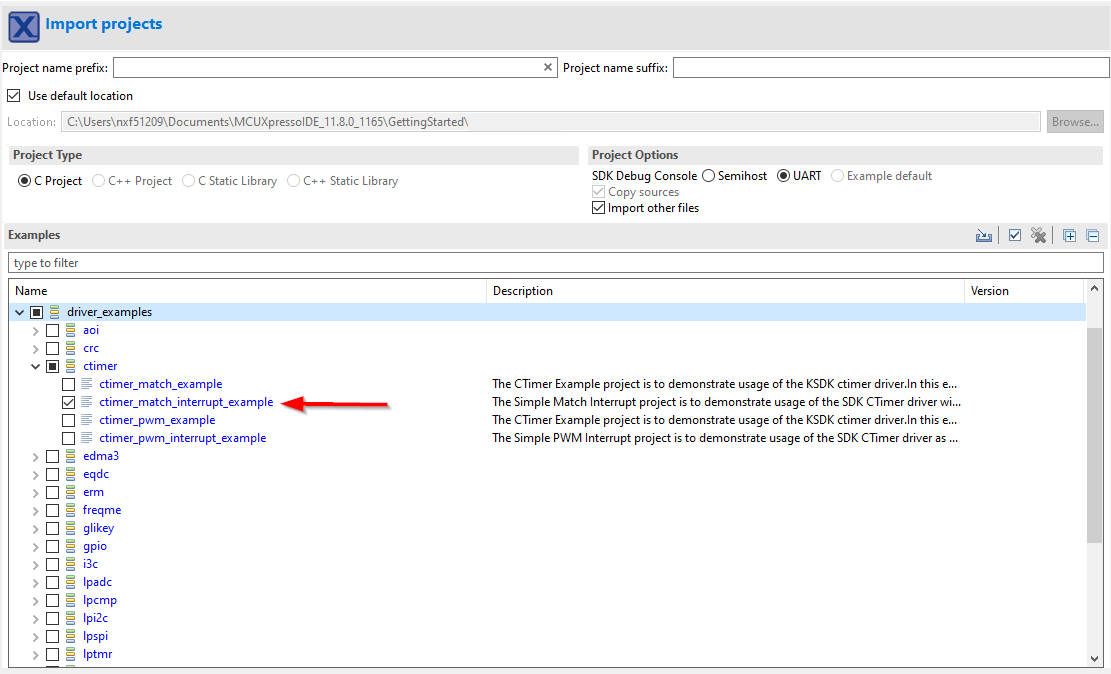

3. 使用箭头按钮展开driver_examples目录，然后展开ctimer示例，并点击ctimer_match_interrupt_example旁的复选框选择它。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择UART作为“SDK Debug Console（SDK调试控制台）”复选框。然后点击Finish（完成）。
4. 点击“项目资源管理器视图”中的“evkmcxnx4x_ctimer_match_interrupt_example”项目，并构建、编译和运行上述章节的演示。
5. 您会看到绿色和红色LED指示灯来回切换。
6. 终止调试会话。

4.2 使用MCUXpresso Config Tool为第三方IDE克隆示例项目

遵循以下步骤完成通用输出的操作。

1. 打开MCUXpresso配置工具
2. 在出现的向导中，选择“基于SDK示例或hello word项目创建新配置”单选按钮，然后点击“下一步”。

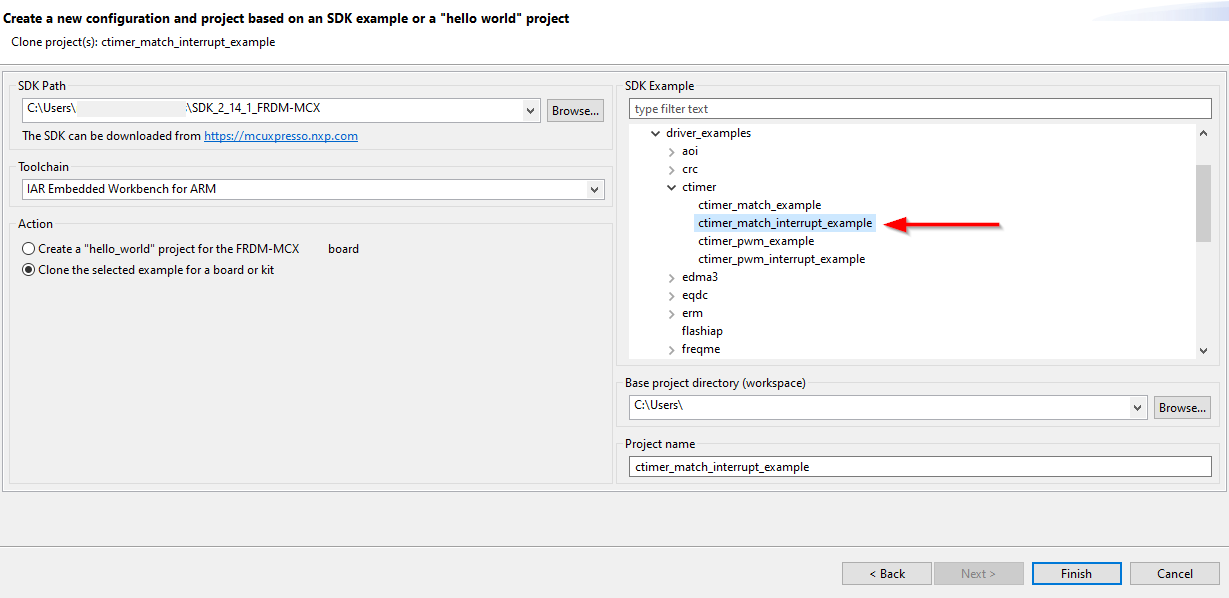

3. 在下一个界面，选择MCUXpresso SDK的位置。SDK包必须事先解压。然后选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用，点击克隆选择示例。选择要克隆的项目。对于这个例子，我们要使用GPIO LED输出项目。您可以在过滤器框中键入“ctimer”，然后选择“ctimer_match_interrupt_example”项目进行过滤。然后，您还可以指定克隆项目的位置和名称。然后点击Finish（完成）。
4. 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述。
5. 您会看到红色和蓝色LED指示灯来回切换。
6. 终止调试会话。

4.3 使用MCUXpresso IDE引脚工具

注：以前，您必须像上一步一样克隆SDK项目。

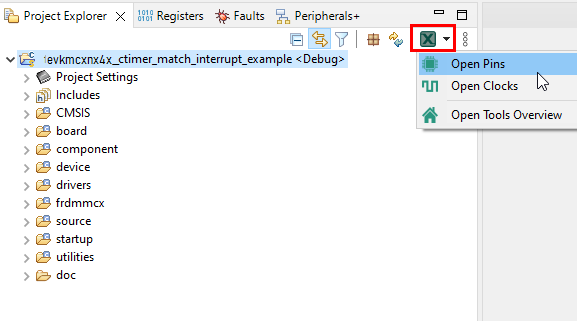

1. 选择文件资源管理器窗口右上角的“ConfigTools”，然后选择“ Open Pins”来打开引脚工具。

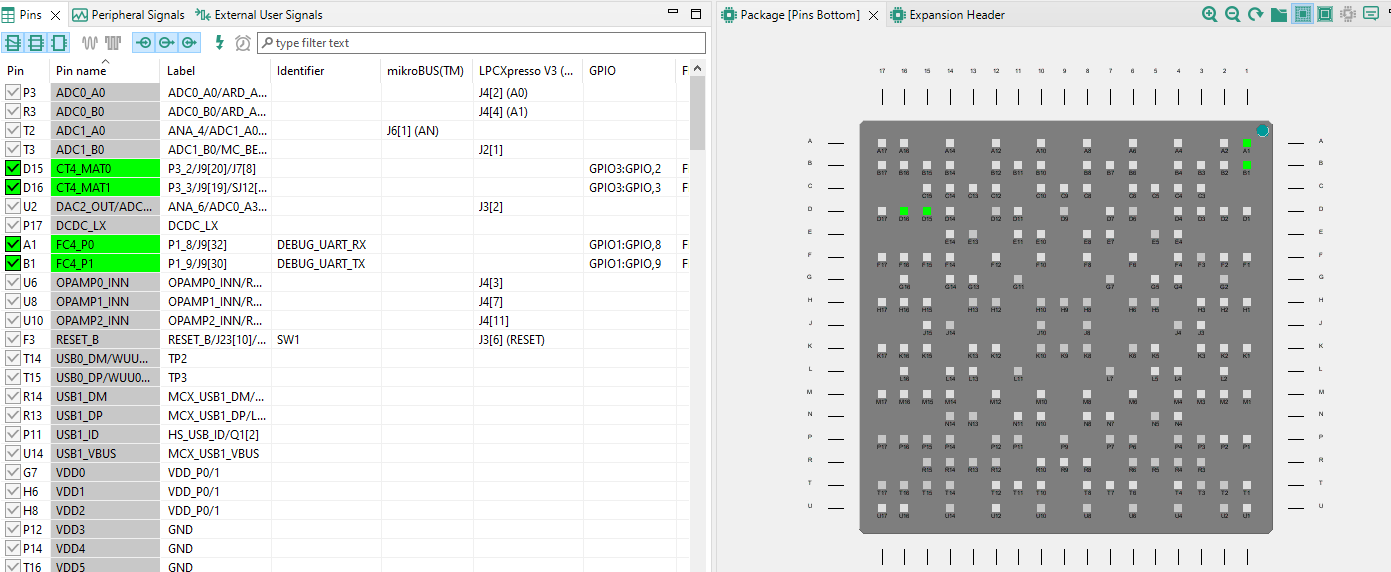

2. 引脚工具现在应该显示ctimer项目的引脚配置。

4.4 使用引脚工具修改LED布线的引脚

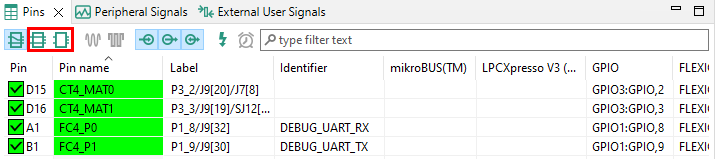

1. 我们将在指南的其余部分使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以遵循相同的步骤。在引脚视图中，取消选中“显示专用引脚”和“显示未路由的引脚”复选框，以仅查看已路由的引脚。已路由引脚在引脚名称旁边留有一个绿色勾选框。为每个已路由引脚所选的功能以绿色突出显示。
2. 在当前配置中，PIO3_2和PIO3_3被路由为CTimer的输出。我们来添加第三个Ctimer匹配输出，并启用绿色LED。

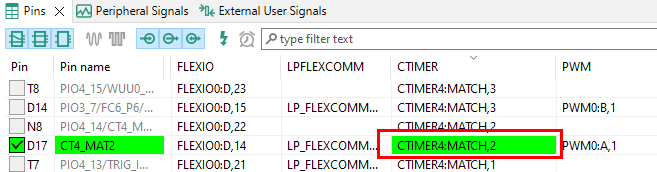

3. 选择“显示未路由的引脚”以查看其他选项。要启用第三个Ctimer匹配输出，请浏览Ctimer列并选择一个输出。在这个例子中，我们将选择Ctimer4 Match 2 on PIO3_6。选择Ctimer列中的项目以启用。

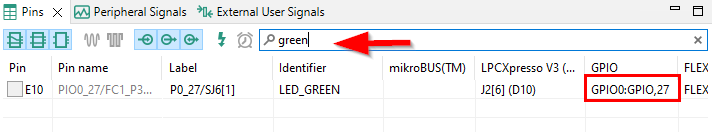

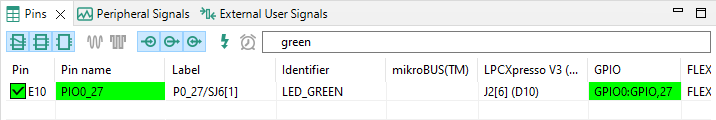

4. 现在，我们路由绿色LED。在搜索框中输入“green”，显示这个LED的路由引脚。最后，点击GPIO列下的框。该框将以绿色突出显示，并在引脚旁边显示勾选。

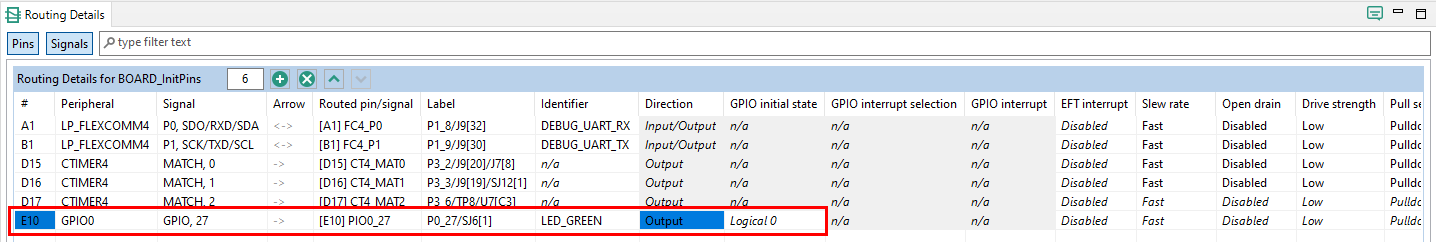

5. 接下来，在“路由详情”窗口中将GPIO引脚配置为输出。
6. 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”。

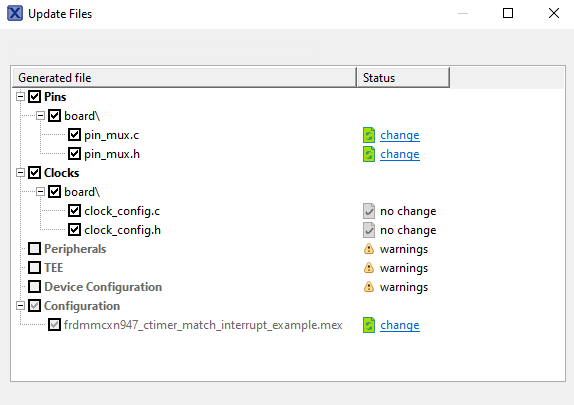

7. 弹出的界面将显示正在更改的文件，您可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。

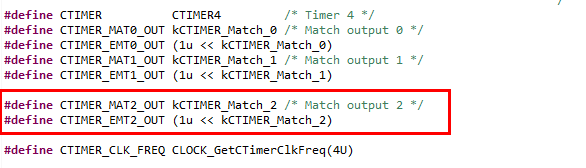

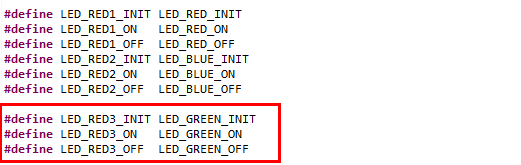

8. 我们来给示例添加一些额外的代码。打开 simple_match_interrupt.c 文件，并为第三个ctimer输出添加以下宏。
9. 然后，编写一些函数，用于操作绿色LED。

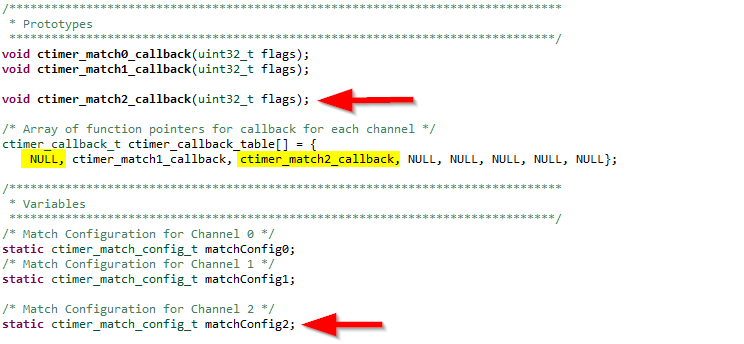

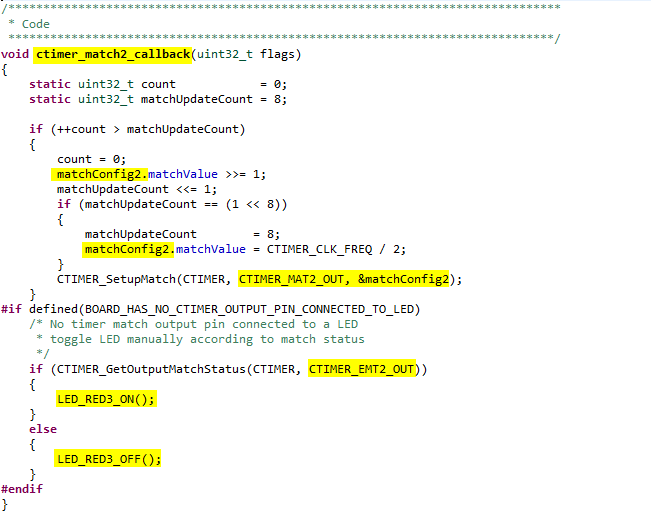

10. 此外，还要编写第三个ctimer的回调函数，可以参考ctimer_match1_callback的代码，只需将match1改为 match2 即可。为了让新的ctimer更加明显，我们将去掉原来的一个ctimer，如下所示。

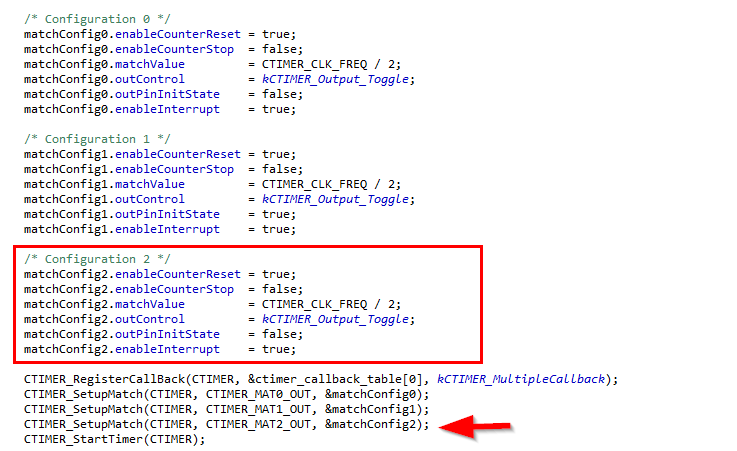

11. 主函数需要包含绿色LED和Ctimer的初始化。
12. 按照上一节所述构建并下载项目。
13. 运行应用。您现在应该能看到绿色和蓝色LED来回切换。
14. 终止调试会话

请查看以下各个章节，了解我们为灵活原型设计和开发提供的生态合作体系。在下面的视频中，我们将向您介绍FRDM平台、功能齐全的EVK和兼容的扩展板。另外，我们还将带您浏览Application Code Hub（应用代码中心）页面，让您了解许多通过恩智浦Github提供的应用示例。

5.1 FRDM平台、功能齐全的EVK和扩展板

为了加速原型设计，我们为您提供了低成本FRDM平台和功能齐全的评估套件。

FRDM开发板具有标准规格和接口，便于连接MCU的输入/输出端口，并内置了MCU-Link调试器，带有USB-C线缆。我们的评估套件功能齐全，包括扩展的输入/输出和接口访问，支持WiFi和更多MCU-Link功能。此外，还有很多兼容的Click板和/或Arduino扩展板可以使用。对于那些支持Open CMSIS Pack的平台，在ACH上可以找到一些示例，但如果没有，许多都可以通过I2C、SPI和UART等串行接口来使用，我们在MCUXpresso SDK中提供了相应的驱动程序和示例。

5.2 Application Code Hub（应用代码中心）

Application Code Hub为开发人员提供了一个交互式仪表板来快速定位软件，进一步增强了MCUXpresso Developer Experience。现在就访问ACH，开始探索及发现新的交互式Application Code Hub的更多细节和优势。

可从Application Code Hub访问的软件位于恩智浦GitHub存储库，因此可以直接从该位置轻松访问和克隆。

探索ACH

5.3 演示纵览

启动选项

工具和参考

MCUXpresso安全配置工具这是一款基于GUI的应用，用于简化在恩智浦器件上生成和配置可启动的可执行文件。

外部存储器

MCUXpresso SDK示例

FlexSPI Octal eDMA传输示例

在这个示例中，flexspi将发送数据并操作与FLEXSPI连接的外部nor闪存。将执行一些简单的闪存命令，例如写使能、擦除扇区、用DMA编程页面。

Path: \boards\frdmmcxn947\driver_examples\flexspi\octal\edma_transfer"

FlexSPI八线轮询传输示例

在这个示例中，flexspi将发送数据并操作与FLEXSPI连接的外部nor闪存。将执行一些简单的闪存命令，例如写使能、擦除扇区、用轮询法编程页面。

Path: \boards\frdmmcxn947\driver_examples\flexspi\octal\polling_transfer"

电源管理

MCUXpresso SDK示例

这个电源模式切换演示应用展示了如何使用低级电源相关驱动程序来进入/退出不同的电源模式。

Path: \boards\frdmmcxn947\demo_apps\power_mode_switch

安全与完整性

MCUXpresso SDK示例

ELS和PKC示例

ELS PKC应用提供一些示例，演示了大多数可用算法和轻量级加密库测试的使用。

 Path: \boards\frdmmcxn947\els_pkc_examples\els_hash

 Path: \boards\frdmmcxn947\els_pkc_examples\els_symmetric

 Path: \boards\frdmmcxn947\els_pkc_examples\els_pkc_asymmetric

 Path: \boards\frdmmcxn947\els_pkc_examples\els_pkc_common"

工具和参考

MCUXpresso安全配置工具安全配置SDK（SPSDK）是一个开源开发套件，其源代码发布在GitHub和PyPI上。

SPSDK GitHub安全配置SDK（SPSDK）是一个开源开发套件，其源代码发布在GitHub和PyPI上。

有线通信

多核与硬件加速

MCUXpresso SDK示例

为不同的数学算法提供了大量的powerquad示例。

路径：

\boards\frdmmcxn947\driver_examples\powerquad

音频

显示器和显卡

MCUXpresso SDK示例

emWin GUI演示

演示emWin库的图形小部件。

路径：

\boards\frdmmcxn947\emwin_examples

LVGL示例

展示LVGL小部件的演示应用。

路径：

\boards\frdmmcxn947\lvgl_examples

工具和参考

了解有关恩智浦微控制器GUI选项的更多信息。

LVGL是一个免费的开源嵌入式图形库，它提供创建嵌入式GUI所需的功能，具有易于使用的图形元素、精美的视觉效果和低内存占用。

恩智浦一种用户友好的图形用户界面开发工具，可通过开源LVGL图形库快速开发高品质的显示器。

恩智浦与SEGGER微控制器合作，提供二进制形式的高性能emWin嵌入式图形库，供恩智浦任何Arm Cortex-M微控制器免费商用。

如何使用AppWizard中的不同功能创建基于emWin的完整、随时可以运行的项目。

终端应用

工具链

采用IAR Embedded Workbench运行演示

遵循以下步骤运行hello_world应用。以下指令中涵盖了Cortex M33内核的编译和调试指令。

构建示例应用

请使用IAR Embedded Workbench for Arm 9.40.1或更高版本。

1. 首先，解压先前下载的SDK包。
2. 打开所需的示例应用演示工作区。大多数示例应用演示工作区文件位于以下路径：

/boards////iar

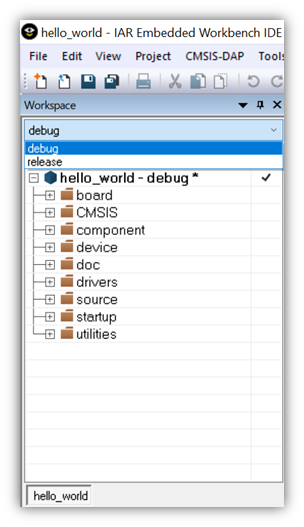

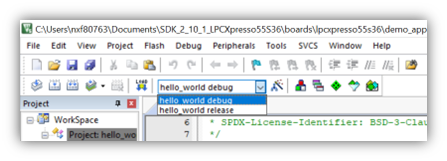

3. 从下拉列表中选择所需的构建目标。在这个例子中，选择“hello_world–debug”目标。

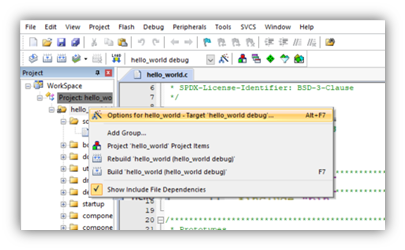

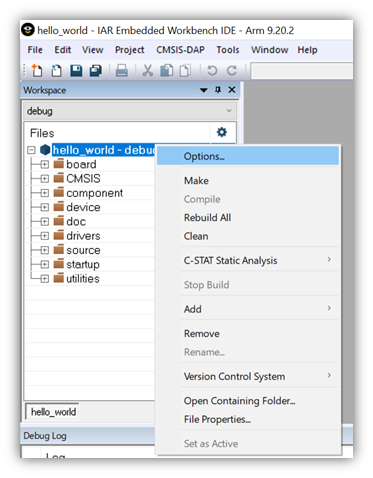

4. 右击项目并选择“选项”，可打开项目属性。

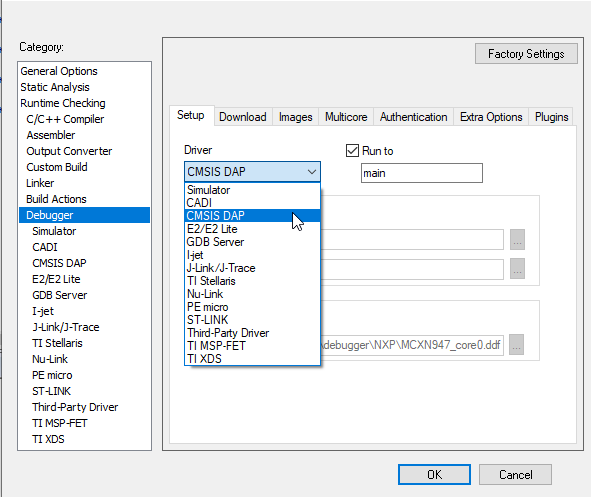

5. 现在转到“调试器”部分，然后将调试器驱动程序更改为CMSIS DAP。按下OK（确定）按钮。

6. 要构建应用，点击"Make"按钮（下文中用红色突出显示）。

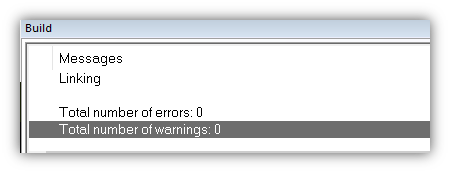

7. 构建将完成，并且不会报错。

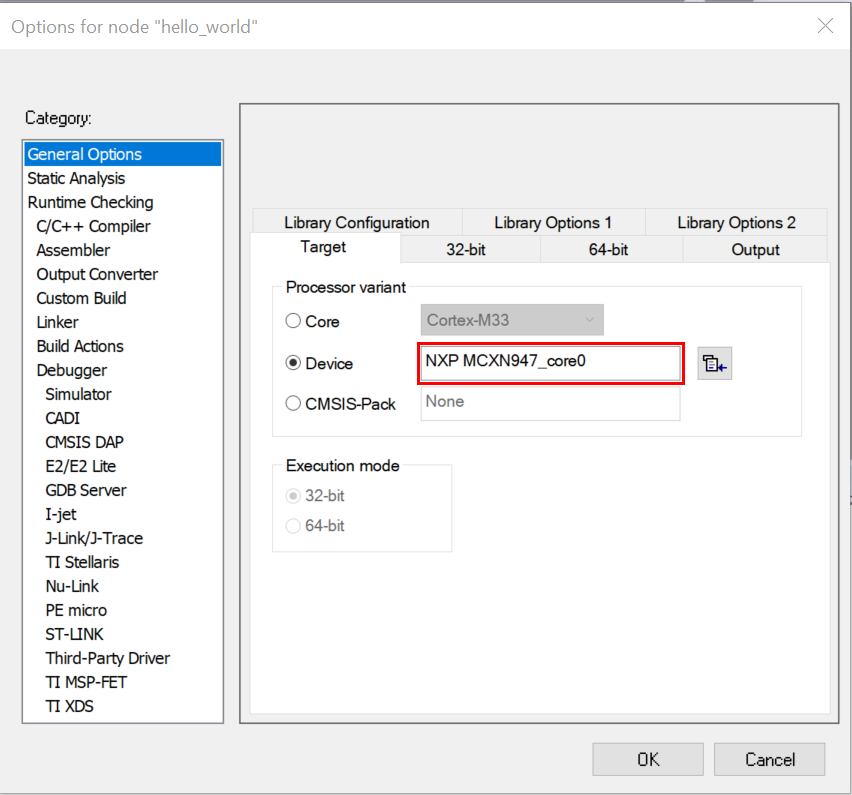

注：如出现构建错误，请确保选择了正确的板，右击Project >> Options >> General Options >> Target >> Device；选择恩智浦MCXN947_core0;IAR Embedded Workbench for Arm 9.40.1版本或更高版本支持本板。

运行示例应用

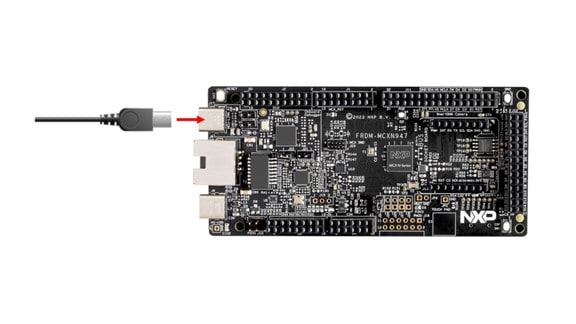

1. 通过连接J17“MCU-Link USB”的USB数据线将开发平台连接到PC。

2. 点击"Download and Debug"（下载和调试）按钮，将应用下载到目标。

3. 然后，可将此应用下载到目标应用，并自动运行到main（）函数。
4. 点击"Go"按钮运行代码，以启动应用。

5. hello_world应用现在正在Cortex-M33上运行。

采用Keil^®MDK/µVision^®运行演示

安装CMSIS设备包

安装MDK工具后，必须安装Cortex^®微控制器软件接口标准（CMSIS）设备包，从调试角度来说才能完全支持该设备。这些设备包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。请使用MDK-Arm微控制器开发套件（Keil）^®5.33及以上版本。

1. 打开名为µVision的MDK IDE。在IDE中，选择"Pack Installer"图标

2. 在Pack Installer窗口中，搜索“MCXNxxx”以显示MCXNxxx系列。点击MCXNXXX名称，然后您会在右侧看到NXP: MCXNXXX _DFP包。点击设备包旁的"Install"按钮。这个流程需要互联网连接才能成功完成。
3. 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。

构建示例应用以下步骤将指导您运行mu_polling应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。

如果还未完成，在以下路径中打开所需的演示应用工作区：

 /boards/ /
        /

选择调试配置

右击项目，并选择项目选项：

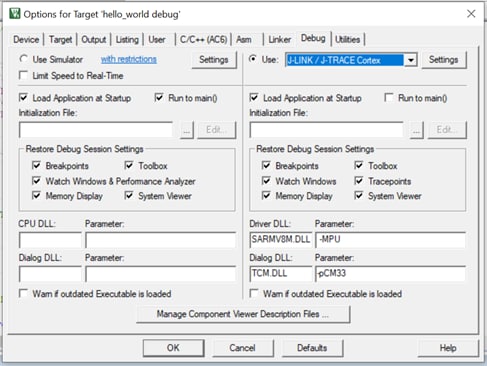

现在，转到“调试”选项，然后选择“J-LINK”。点击OK（确定）按钮。

要构建演示项目，请选择"Rebuild"按钮，用红色突出显示

构建将完成，并且不会报错。

前提条件

本示例适用于Windows 10，但MCUXpresso for Visual Studio Code也可以轻松安装在MacOS和Linux上。

硬件要求

• EVK-MCXN9xx或其他MCX系列评估板*
• 1条Type-C USB线或micro-USB线*
• *不同评估板可能需要对以下步骤进行轻微的调整。具体细节请参考评估板的用户指南。

准备硬件

本实验针对恩智浦MCX N评估套件（FRDM或EVK）。该套件提供丰富的连接外设，帮助用户评估设备。该套件还包括一个板载硬件调试器。该硬件调试器已预编程了CMSIS-DAP固件，供本实验使用。为了在示例中显示调试消息，实验室通过同一硬件调试器连接到通信端口。

添加恩智浦SDK

恩智浦扩展添加了一些工具，可以帮助将软件仓库添加到Visual Studio Code工作区。软件仓库可以从以下三个来源提供：

• 远程git URL
• 恩智浦MCUXpresso SDK存档文件
• 现有git文件夹

本节将使用作为前提条件提供的SDK存档文件导入MCX N微控制器的MCUXpresso SDK。

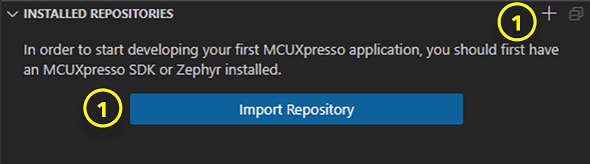

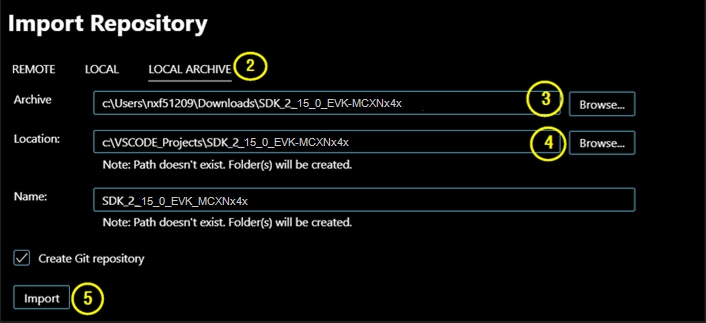

1. 在已安装仓库面板中点击“导入仓库”按钮。 在添加第一个仓库之前，会显示一个按钮。以后，用户可以点击已安装仓库部分右上角的“+”号来添加仓库

2. 选择“本地存档”选项，导入提供的MCX N SDK存档文件。
3. 找到MCX N SDK文件所在的位置，填写“存档”栏目。（例如在下载文件夹中）
4. 找到一个文件夹，作为SDK的公共“目标”存储位置。（例如C:\Users\NXP\VS-Code-Projects）给新的SDK起一个名字，本例中为\SDK_2_14_0_EVK-MCX N9xx

5. 点击导入。MCX N SDK就会被解压到本地文件夹，并显示在您已安装仓库面板中。

导入示例项目

恩智浦扩展提供了一个项目面板，帮助开发人员将项目导入到工作区。用户有三种途径可以导入新的项目：从仓库、从本地项目或从存档文件。本节将演示如何从已安装仓库面板的SDK导入一个MCX N示例。

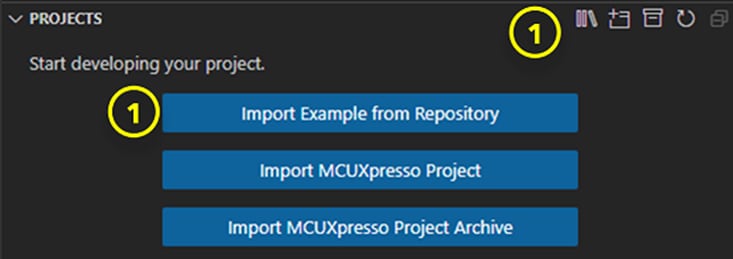

1. 点击从仓库导入示例。如果当前工作区没有项目，会显示一个按钮。以后，可以使用项目部分右上角的符号来导入其他项目。点击‘II\’符号来添加仓库示例。点击‘[+]’符号来导入之前由MCUXpresso for VS Code扩展创建的PC上的项目。点击‘[ ]’符号来导入之前由MCUXpresso for VS Code扩展创建的存档文件中的项目。

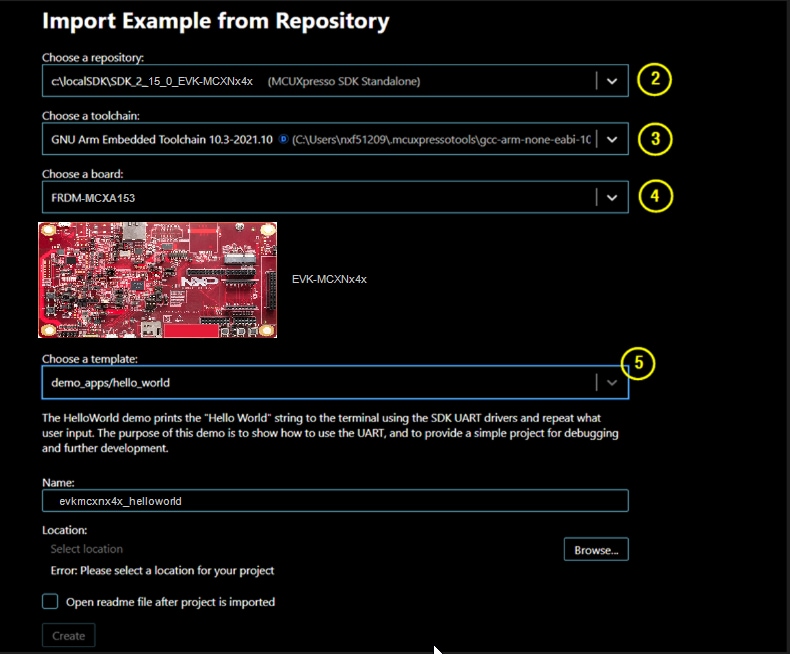

2. 2. 在“从仓库导入示例”窗口中填写适当的信息。点击“选择仓库”，从可用/已安装仓库列表中选择一个。 选择SDK_2_14_0_EVK-MCXN9xx
3. 点击“选择工具链”，从可用构建工具列表中选择一个。MCUXpresso安装程序提供了“gcc-arm-none-eabi-10.3”默认选项。 该工具还会在其他默认位置查找MCUXpresso IDE安装。这些可能会被列为GNU Arm工具链的其他选项。 选择“gxx-arm-non-eabi-10.3”选项
4. 点击“选择板”，查看所选仓库支持的板。较长的板列表可以通过在可用选择区域中输入来过滤。选择EVK-MCXN9xx. 选择板后，会显示该板的图片，以帮助用户确认选项。
5. 点击“选择模板”，显示所选仓库中可用的示例列表。 长列表示例可以通过在可用选择区域中输入来过滤。（例如，输入Hello来过滤Hello World示例） 选择demo_apps/hello_world

6. 点击“位置”字段的浏览。 选择一个文件夹位置来创建新项目。
7. 点击创建。这会在您的项目面板中添加MCX A新“Hello World”示例项目。

构建项目

构建流程在创建项目时配置。用户可以点击项目视图中的一个图标启动构建。 点击项目名称右边的构建图标，项目构建开始。如果想切换回MCUXpresso扩展视角，可以点击左侧导航栏中的“X”图标。您可能仍然处于前一节的资源管理器视角。

1. 点击hello_world项目右边的构建图标。构建流程就会开始。界面底部的OUTPUT终端标签显示构建进度。

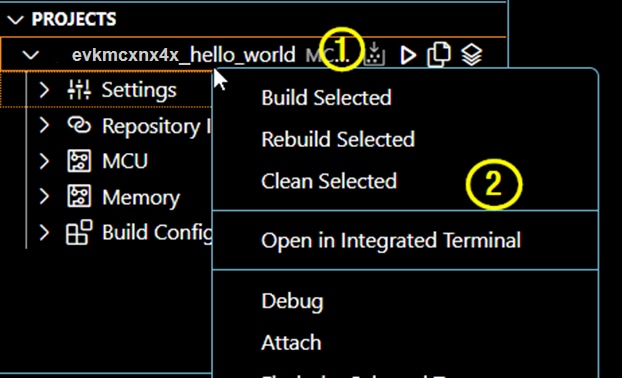

2. 您也可以右键点击项目名称，显示更多的构建选项。点击Rebuild或Clean Build，之前构建的残留文件会删除，项目重新构建。否则，点击Build Selected，会输出“no work to do”。

构建流程完成后，应该返回一个0的退出码，表示成功。

闪存和调试项目

MCUXpresso for Visual Studio Code可以让用户为恩智浦微控制器编程和调试项目。这些步骤需要Debug Probe驱动程序正确安装和配置。MCUXpresso for Visual Studio Code支持使用恩智浦、Segger和PEmicro等流行硬件调试器。MCUXpresso安装程序提供了为不同硬件调试器安装支持的选项。

启动调试会话之前，构建好的项目输出二进制文件会烧录到目标板上。调试会话提供一些控制和视图，帮助开发人员分析项目的运行情况。下面的步骤会展示如何成功地烧录和编程MCX N EVK评估套件。

1. 确认板载硬件调试器已连接到PC的USB端口。

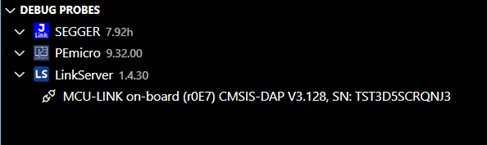

2. 点击“DEBUG PROBES”面板中的刷新箭头，检测已连接的Debug Probe。

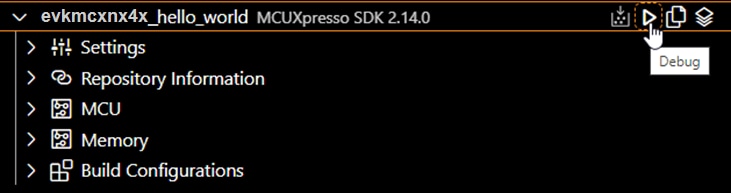

3. 开始调试会话的第一步是用构建好的项目镜像来编程目标设备。在选中的项目右边，点击常见的“播放”三角形图标。

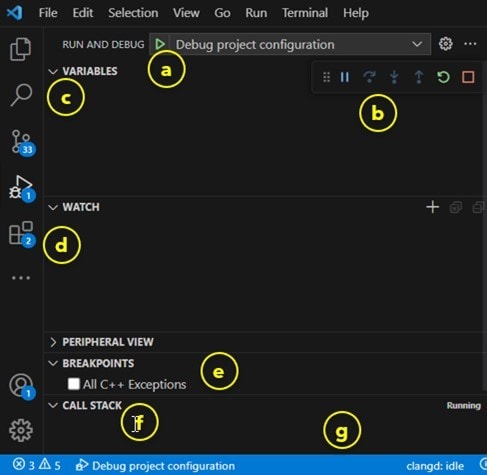

Visual Studio Code调试会话为用户提供一个不同的“运行和调试”视角。这可以从左侧导航栏现在被高亮显示的Bug图标看出。以下图片标注了一些关键的工具：
1. Start Debug：启动调试的另一种方式
2. Debug Controls: 控制调试的暂停、步过、步入、步出、重启和停止
3. Variables:显示局部变量和寄存器的值
4. Watch: 添加表达式来持续监视
5. Breakpoints: 添加、切换和查看目标代码
6. Call Stack: 程序中的活动子程序列表
7. Status Ribbon: 界面底部的状态栏会改变文本和/或颜色的状态为橙色

SEGGER J-Link教程

1. 下载J-Link软件

   进入SEGGER下载页：Segger。

2. 展开“J-Link软件和文档包”部分
3. 选择与您的操作系统匹配的软件，然后下载最新版本。

   接受条款并下载软件

4. 双击执行刚下载的.exe文件。按照安装说明，直到J-Link安装完成
5. 一切就绪
