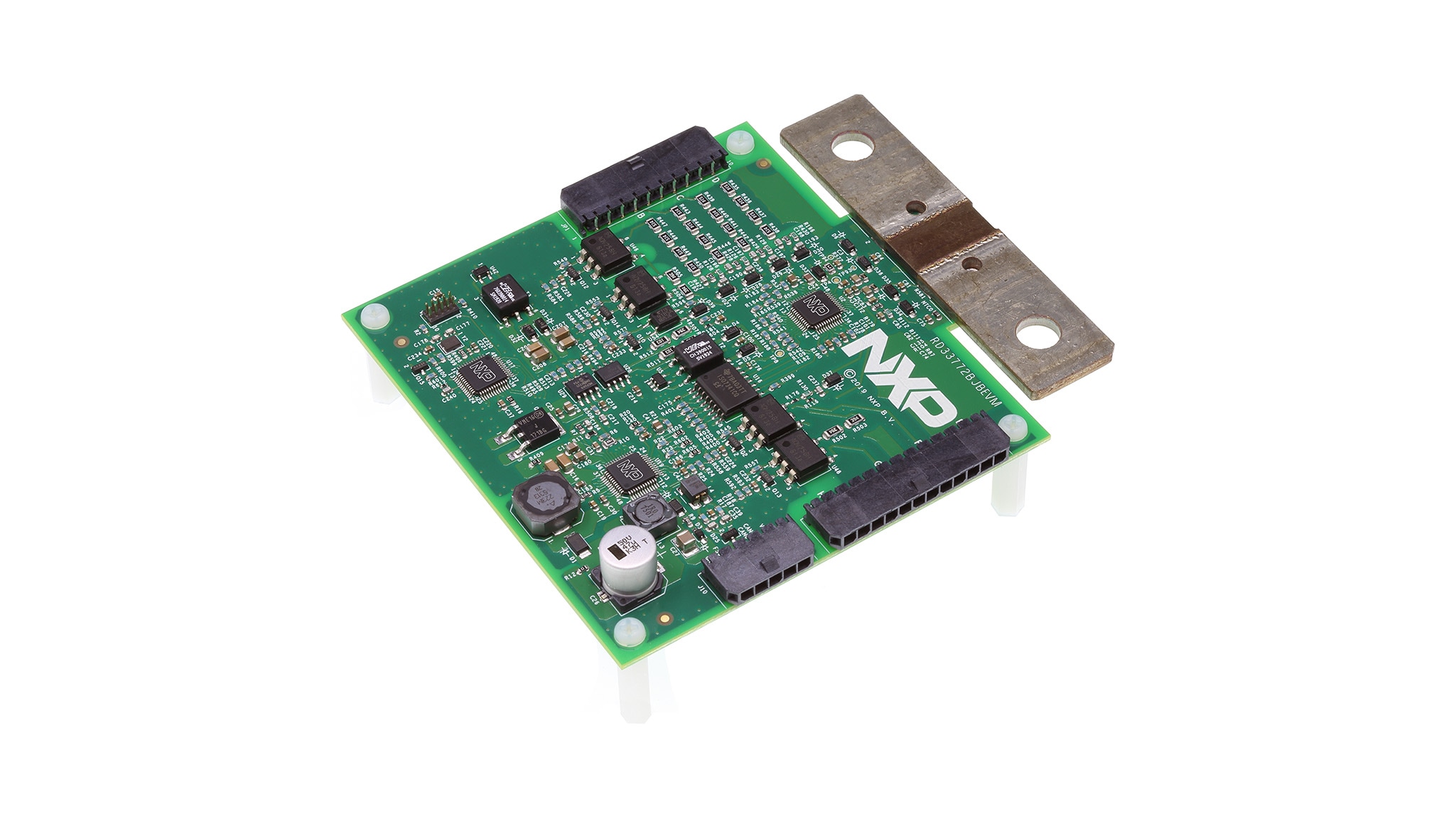

高压电池接线盒参考设计

RD33772BJBEVM

滚动图片以放大

高压电池接线盒参考设计旨在加速客户项目开发。它是一个独立的功能板，集成度高、体积小、灵活性强，与电动汽车和电动公共汽车兼容。

产品详情

选择区域:

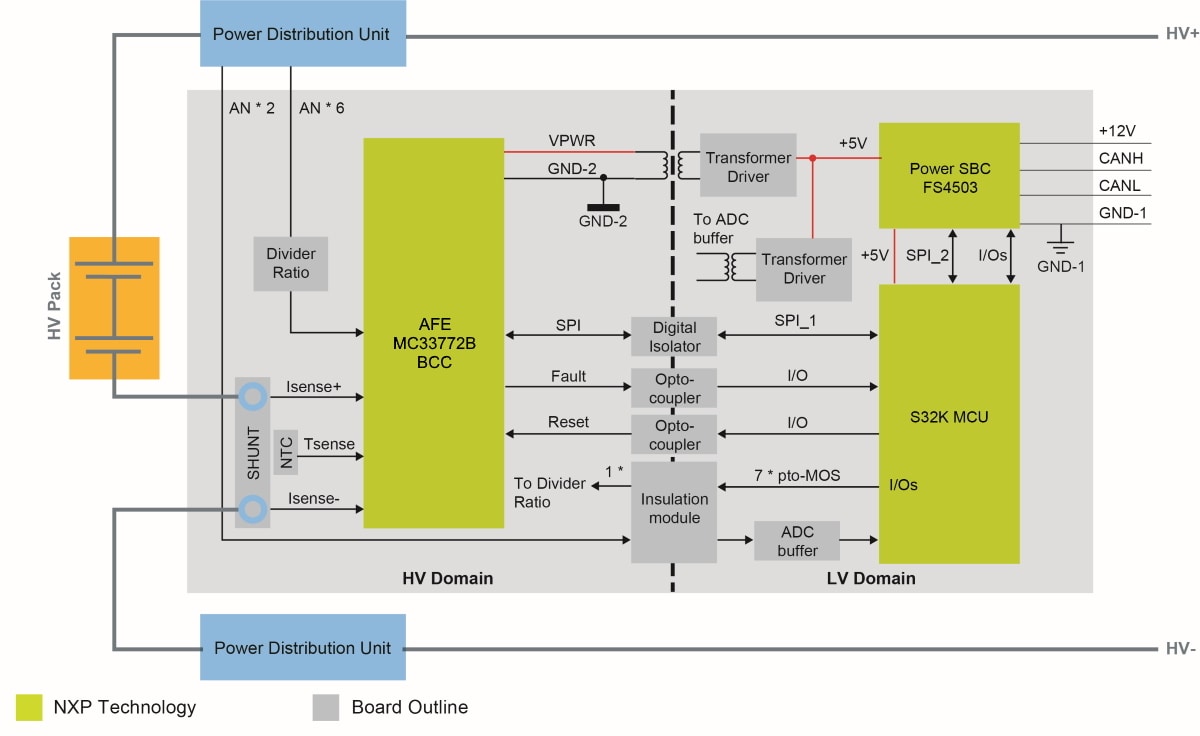

框图

RD33772BJBEVM BD

RD33772BJBEVM Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

S32K汽车通用MCU

  • S32K1: S32K1汽车通用微控制器

电源管理

安全SBC

  • FS4500: 符合1级和0级安全标准的电源系统基础芯片，带有CAN灵活数据收发器

电池控制器

  • MC33772B: 6通道锂离子电池控制器IC

特征

基本功能

  • 电源输入电压：5至12 V
  • 多达六个电压感应通道，可测量高压
  • 电流感应单通道，可测量充电电流和放电电流
  • 温度感应单通道，可测量分流电阻温度进行校准
  • 集成绝缘电阻测量
  • 与BMU/VCU的单通道CAN通信

购买选项

RD33772BJBEVM-Image

点击展开

  • RD33772BJBEVM

  • High Voltage Battery Junction Box Reference Design.

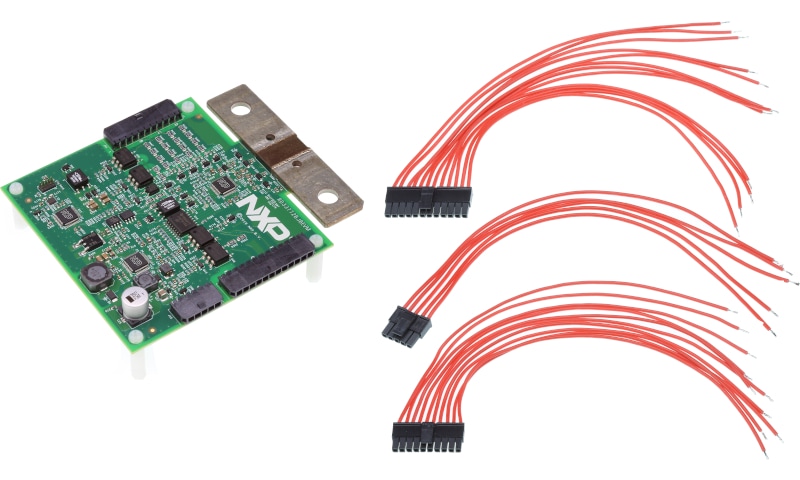

  • 套件包含

    • 放在防静电袋中的评估板
    • 线缆
    • 快速入门指南
  • CNY8,757.12
  • 数量为 1
    • 供货状态: 有货
    • 库存: 5
    • 运单: 正常情况下 1-2个工作日内发货
从恩智浦处购买从分销商处购买

文档

快速参考 文档类别.

筛选

4 文件

设计资源

选择区域:

软件

筛选

2 软件文件

  • IDE与构建工具

    RD33772BJBEVM Design Files

    RAR版本 1Dec 5, 2019 14:46:002.2 MBRD33772BJBEVM_package
    请登录
    下载
  • 嵌入式应用软件-其他

    RD33772BJBEVM_S32K118_BCC6 Software

    ZIP版本 1.0May 1, 2020 12:37:00451.8 KBRD33772BJBEVM_S32K118_BCC6
    请登录
    下载

注意: 推荐在电脑端下载软件，体验更佳。
