RD33772BJBEVM快速入门

2.1 板特性

• 电源输入电压：5.0V至12V
• 多达6个通道的电压感测，可测量高压
• 单通道电流感测，可测量充电电流和放电电流
• 单通道温度感测，可测量分流电阻温度进行校准
• 集成绝缘电阻测量
• 与BMU/VCU的单通道CAN通信

2.2 板说明

RD33772BJBEVM允许用户连接到配电单元(PDU)，以进行电压感测、电流感测、温度感测以及接触器状态诊断。

该参考设计可验证电动汽车中的高压电池接线盒(HV-BJB)。

2.3 板组件

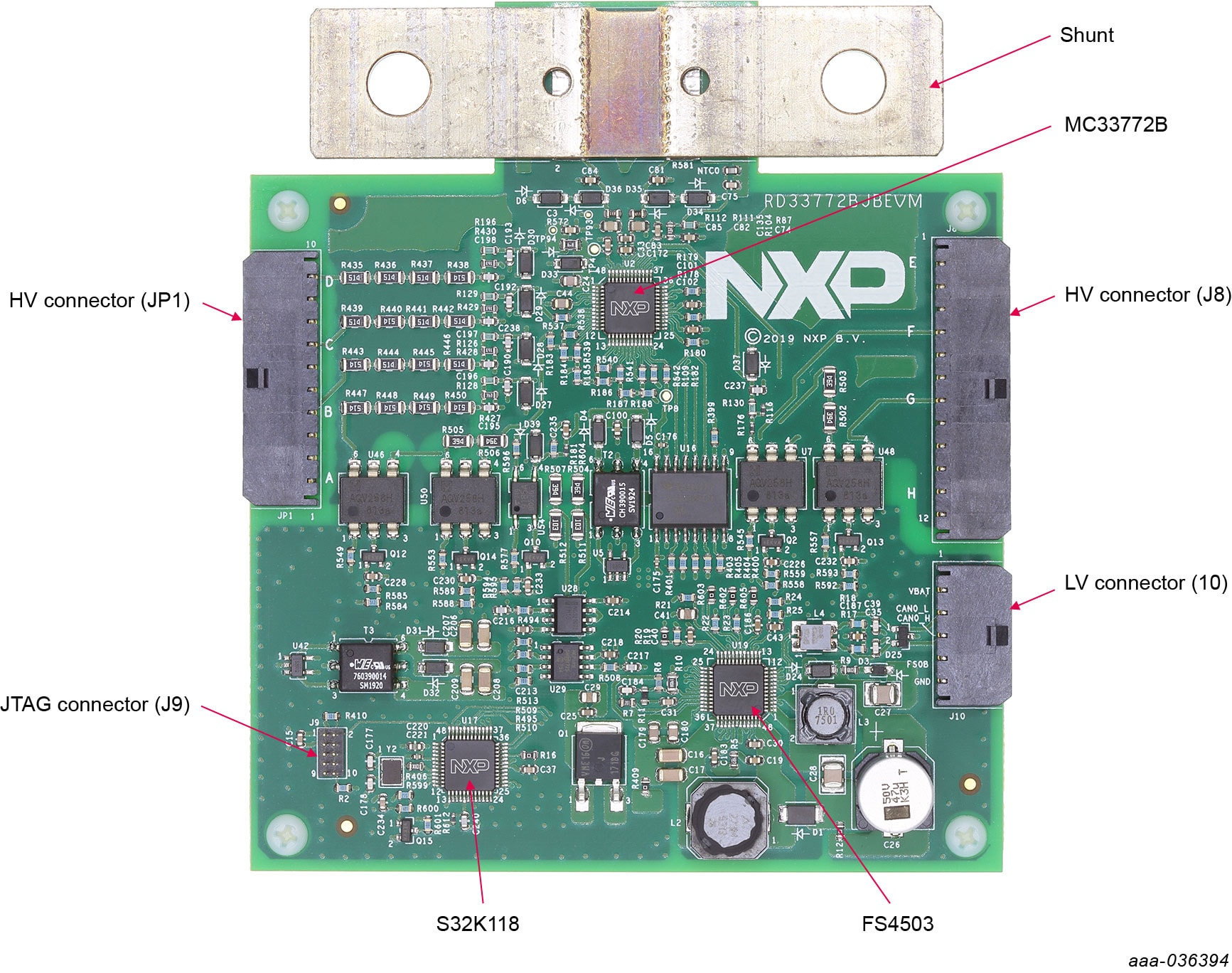

“RD33772BJBEVM：高压电池接线盒参考设计”概述

aaa-036394

aaa-036394

表1. 板说明

注：有关部件编号的完整列表，请参考“设计资源”部分中的物料清单(BOM)报告。

2.4 支持其他板

有关推荐组件的更多详细信息，请参见UM11328，RD33772BJBEVM参考设计。

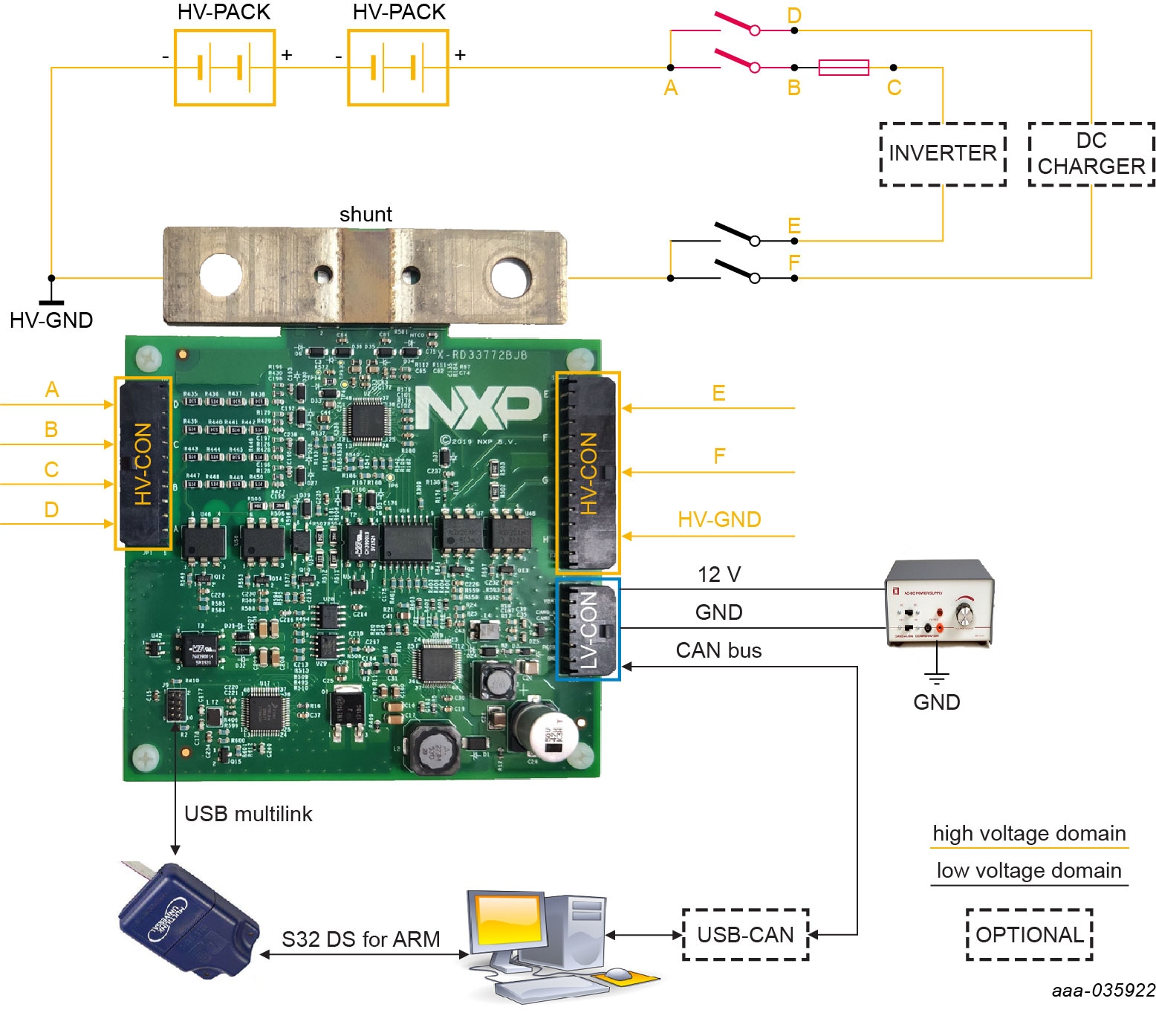

aaa-035922

aaa-035922

RD33772BJBEVM采用独立配置。没有用于添加子板的连接器。套件中包含所有必要的线缆。要配置硬件，请完成以下步骤：

1. 将电源线连接到LV_CON，电源电压为5.0V至12V，电流容量为〜300mA。
2. 将CAN通信电缆连接到LV_CON。
3. 将高压感测电缆(A、B、C、D、E和F)连接到HV_CON。
4. 将PC接口电缆连接到USB连接器。
5. 将调试工具连接到JTAG连接器。

3.1 支持其他板

有关硬件配置的更多详细信息，请参见UM11328，RD33772BJBEVM参考设计用户手册。

配置硬件后，用户必须设置软件来执行示例。

1. 安装S32 Design Studio IDE for ARM (建议下载2018.R1版)

注：需要进行注册

2. 下载所需的演示软件，然后将项目提取到本地驱动器
3. 打开安装程序，然后按照安装向导中的说明进行操作
4. 在S32 Design Studio for ARM中，导入软件项目。
   1. 从File(文件)菜单中，选择Import(导入)
   2. 选择General > Existing Project into Workspace(常规>现有项目到工作区)，然后点击Next(下一步)。
   3. 点击“Select root directory”(选择根目录)，然后从步骤2中找到项目。选择BJB_S32K118_BCC6_Test项目并点击Finish(完成)
5. 选择BJB_S32K118_BCC6_Test项目并点击“Project > Build Project”(项目>构建项目)，构建项目。
6. 调试软件项目。
   1. 转到Run > Debug Configurations(运行>调试配置)。
   2. 双击“GDB PEMicro Interface Debugging”
   3. 选择“Main”页面，点击“Search Project”(搜索项目)，然后选择BJB_S32K118_BCC6_Test.elf并点击“OK”(确定)。
   4. 选择“Debugger”页面，确保USB Multilink正确连接，然后点击“Select Device”(选择设备)并选择“S32K118”。
   5. 点击Debug(调试)。

完成后，软件成功下载，用户可以调试演示功能。可在S32K DS工具中监测数据或变量。

4.1 支持其他板

有关软件的更多详细信息，请参见UM11328，RD33772BJBEVM参考设计用户手册。

4.2 即买即用

开始嵌入式应用开发。

了解详情

产品汇总页

MC33772B的产品汇总页位于6通道锂电池电芯控制器IC。

工具汇总页

RD33772BJBEVM参考设计的工具汇总页位于高压电池接线盒参考设计。

该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。“快速入门”提供适用于使用RD33772BJBEVM参考设计的快速参考信息，包括可下载资产。
