FS04安全SBC焊接评估板

KITFS0400A0EVM 全新

点击图片以展开

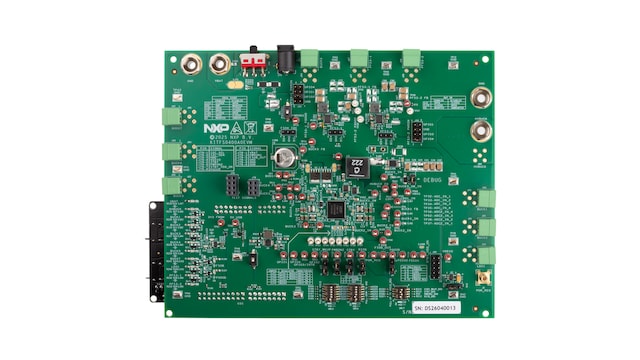

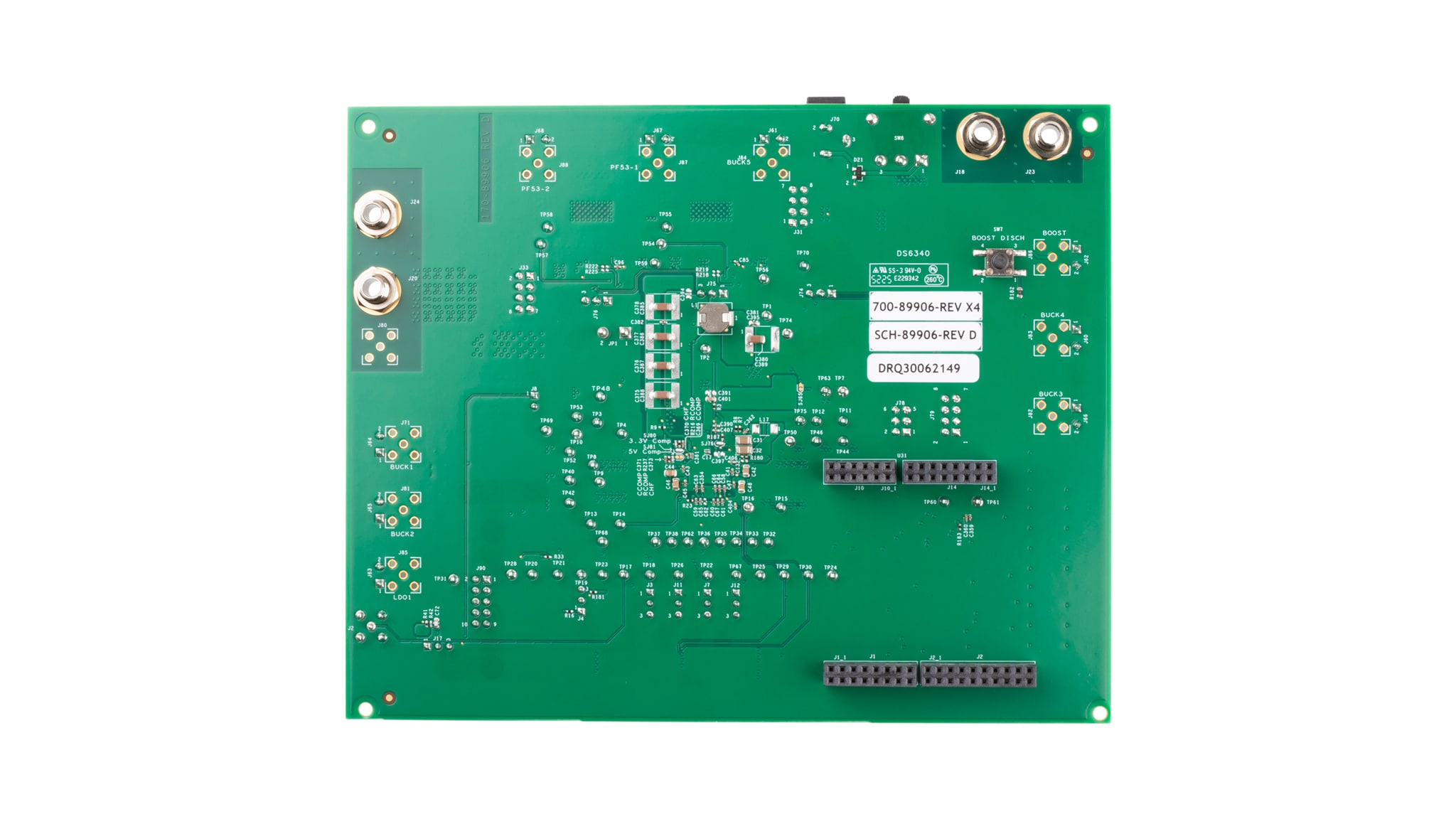

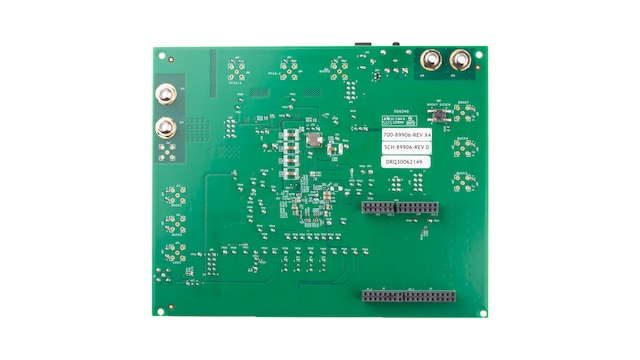

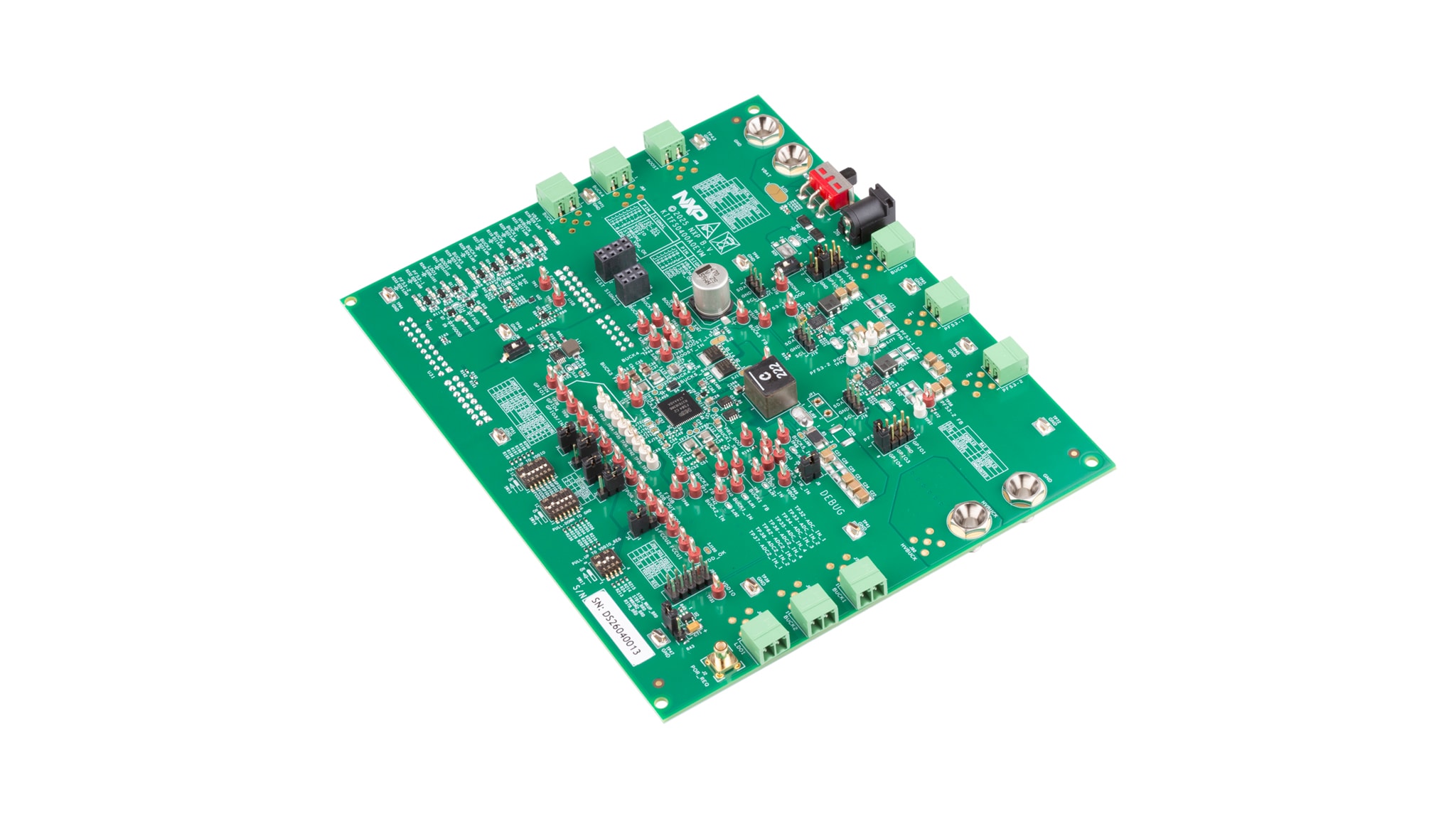

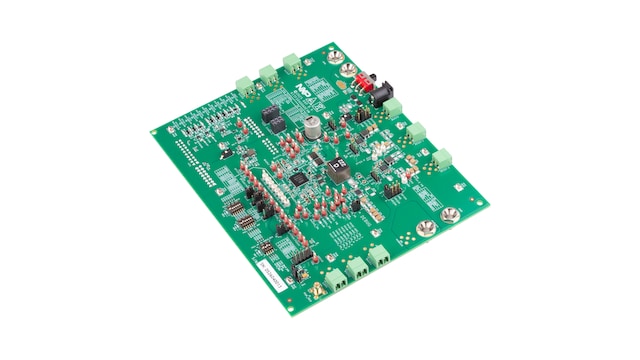

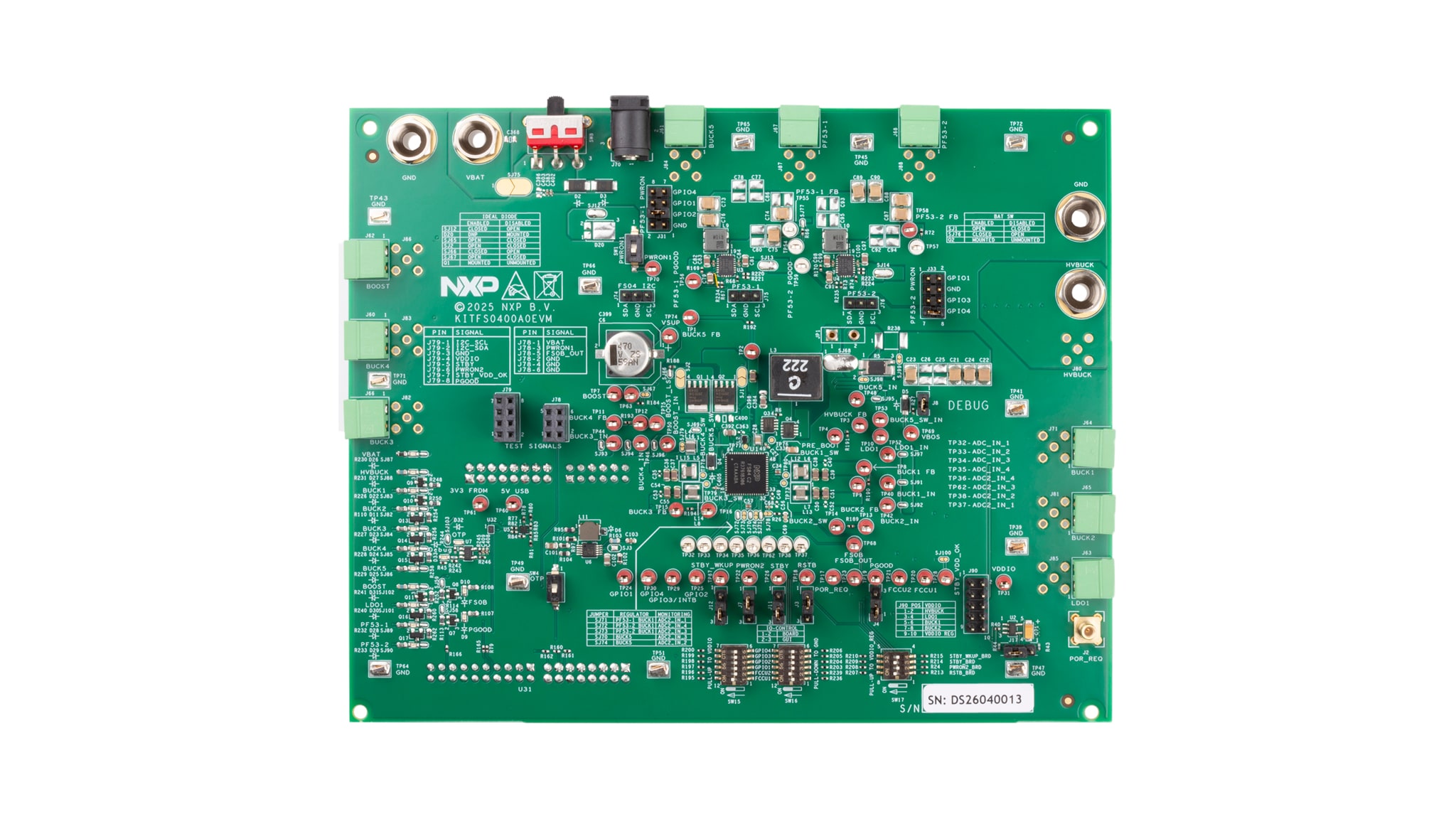

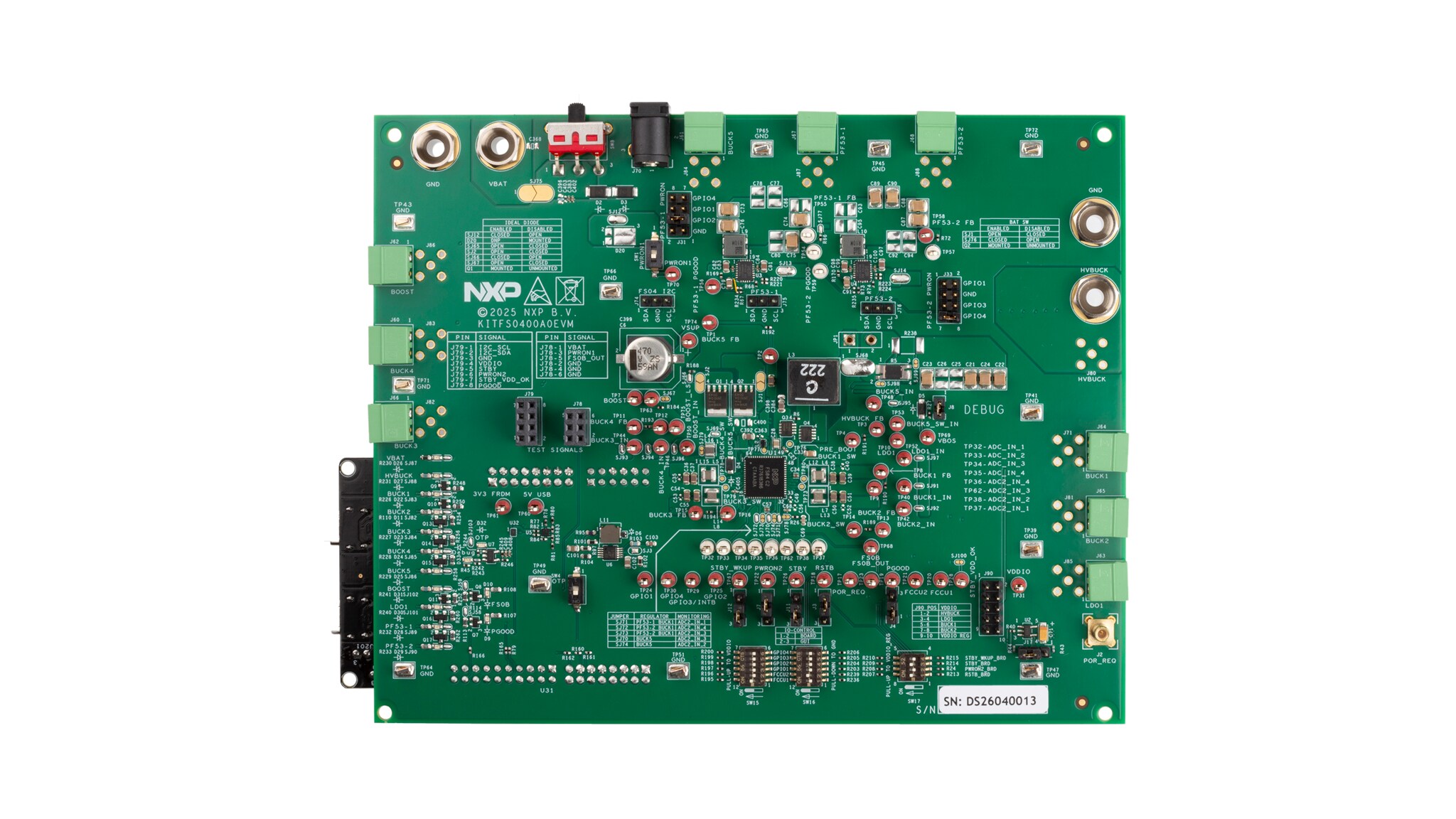

FS0400A0EVM是专为FS04电源管理集成电路(PMIC)设计的客户评估板。该评估板集成了全面评估FS04器件所需的全部硬件，配备基于FRDM-KL25Z开发平台的通信桥接器，可实现与FS04图形用户界面(GUI)软件的无缝连接，用于配置、控制和诊断等操作。FS0400A0EVM还具有两个PF53 PMIC，以支持系统级评估，并展示基于FS04的典型电源架构。

框图

KITFS0400A0EVM

FS04 Safety System Basis Chip (SBC) Soldered Evaluation Board
获取框图PDF

支持的器件

电源管理

12V/24V/48V SBC解决方案

  • FS04: 面向S32N处理器的高压ASIL D PMIC——1个HVBUCK、5个LVBUCK和1个LDO

5V PMIC解决方案

  • PF53: 带AVP和看门狗的12A/8A/15A内核电源稳压器

特性

连接

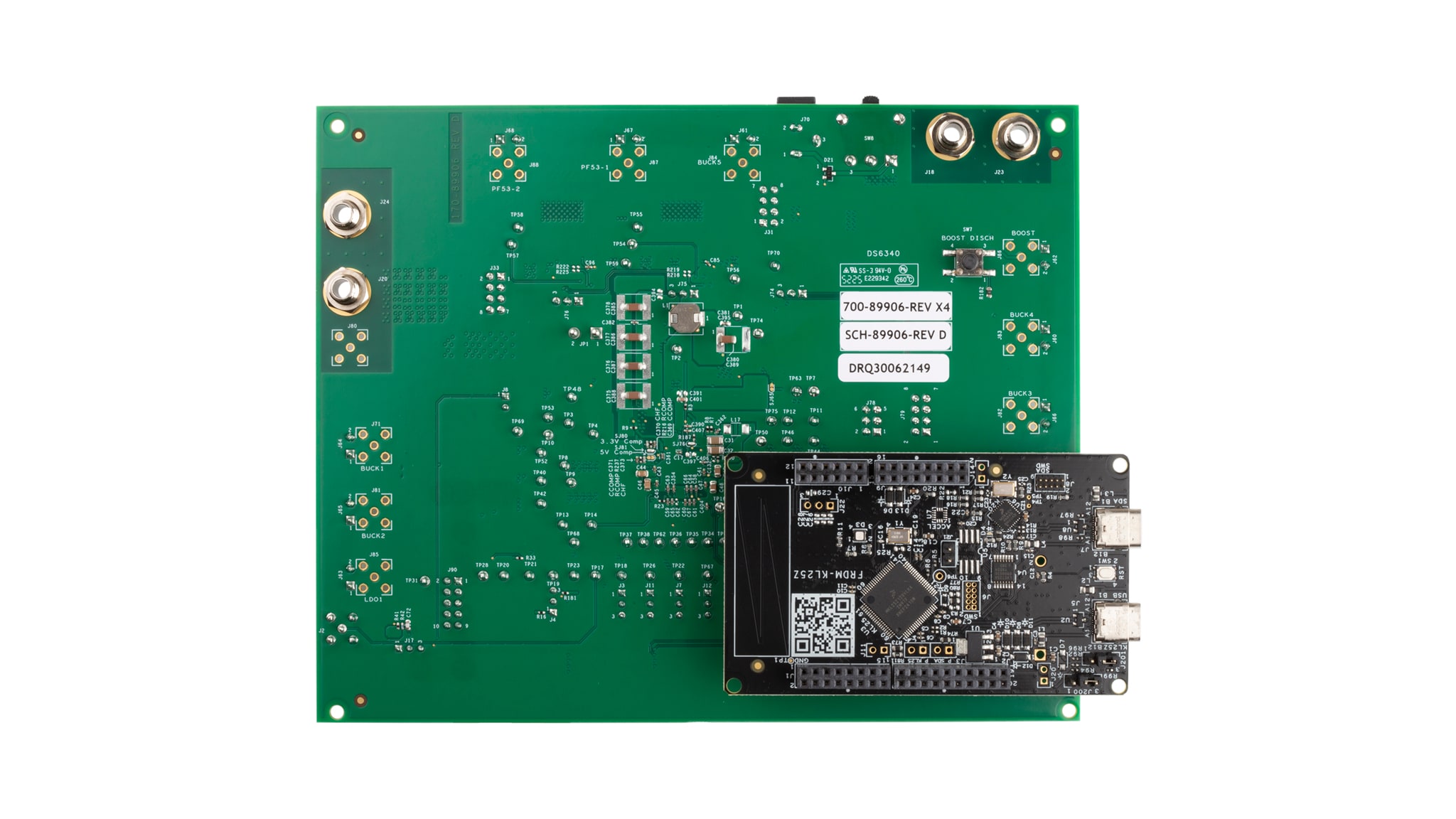

  • FRDM-KL25Z微控制器(MCU)已预先插装，可轻松连接至软件GUI，提供以下访问：
    • I²C总线
    • I/O
    • 寄存器访问
    • OTP模拟
    • OTP编程

电源管理

  • VBAT电源连接器
  • VPRE输出：3.3V至5.3V，最高20A
  • VPRE输出：4.5V至5.5V，最高1A
  • BUCK1和BUCK2输出：1.0V至1.8V，最高2.5A
  • BUCK3和BUCK4输出：0.4V至1.8V，最高2.5A
  • LDO1输出：1.0V至4.1V，最高400mA

通用规格

  • 电池开关与理想二极管
  • 通用输入/输出(GPIO)
  • 安全引脚：电源正常指示(PGOOD)、故障安全输出(FSOB)、复位(RSTB)、故障收集与控制单元(FCCU)及上电复位请求(POR-REQ)
  • 待机引脚，支持低功耗工作模式

支持

  • 调试模式访问
  • 手动或自动OTP熔丝编程
  • 连接器支持轻松接入数字信号

组件

  • 指示信号或稳压器状态的LED

购买选项

KITFS0400A0EVM-Image

点击展开

KITFS0400A0EVM
正常供应

FS04 Safety System Basis Chip (SBC) Soldered Evaluation Board.

    从分销商处购买
