KITFS0400A0EVM评估板快速入门

2.1 板特性

KITFS0400A0EVM评估板允许用户执行以下操作：

• 利用板上的连接器、跳线和开关，配置符合特定设计要求的评估环境
• 通过板上的LED指示灯和测试点实时监测系统性能

2.2 套件概述

KITFS0400A0EVM套件提供了一个集成平台，用于评估基于恩智浦FS04高压ASIL D PMIC为S32N处理器所设计的方案。

KITFS0400A0EVM套件还配备了两个PF53，以便在系统层面开展FS04的评估。

KL25Z Freedom板可连接至KITFS0400A0EVM的底部。KL25Z通过I²C通道，作为FS0400 PMIC器件与NXP GUI之间的接口。

KL25Z还可配置为对各类I/O通道进行指令控制与状态监测。它可提供1.8V或3.3V的供电电压(VDDIO)，并在稳压后为一次性可编程存储器供电引脚(VDDOTP)提供8V电压。

跳线与开关的默认配置见本文档中的图1。

2.3 板组件

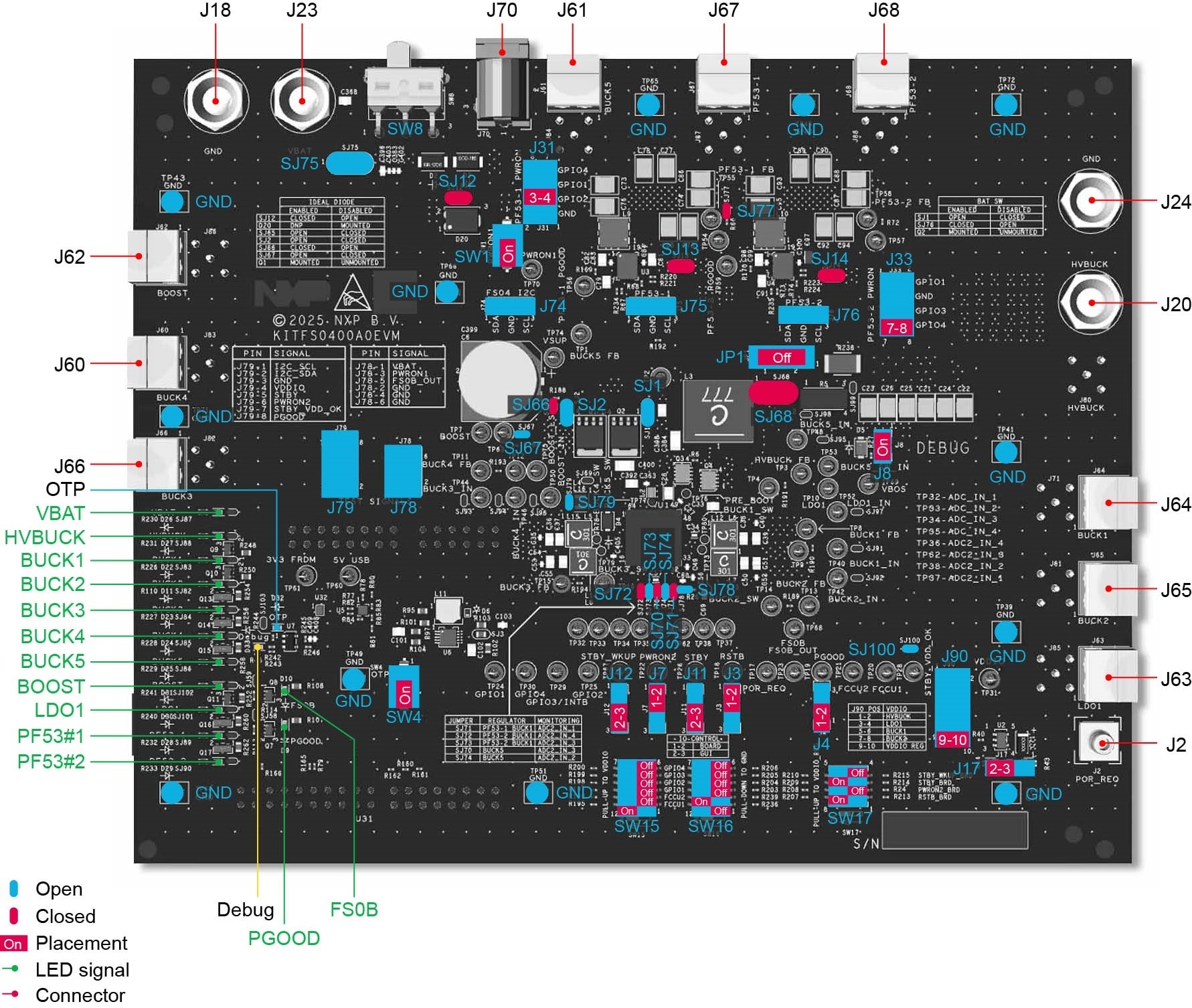

Figure 1. Evaluation Board Overview with Placement of Connectors, LEDs, Jumpers and Switches

Figure 1. Evaluation Board Overview with Placement of Connectors, LEDs, Jumpers and Switches

3.1 安装垫片

套件附带4个垫片和螺钉。这些垫片和螺钉用于安装在板的4个角，作为支撑底座。

3.2 将跳线设置为默认配置

配置板所需的跳线随套件提供。图1展示了默认的跳线和开关配置。

3.3 安装KL25Z

在KL25Z固件烧写完成后，应将KL25Z板通过对应连接器安装至FS04评估板的底部。

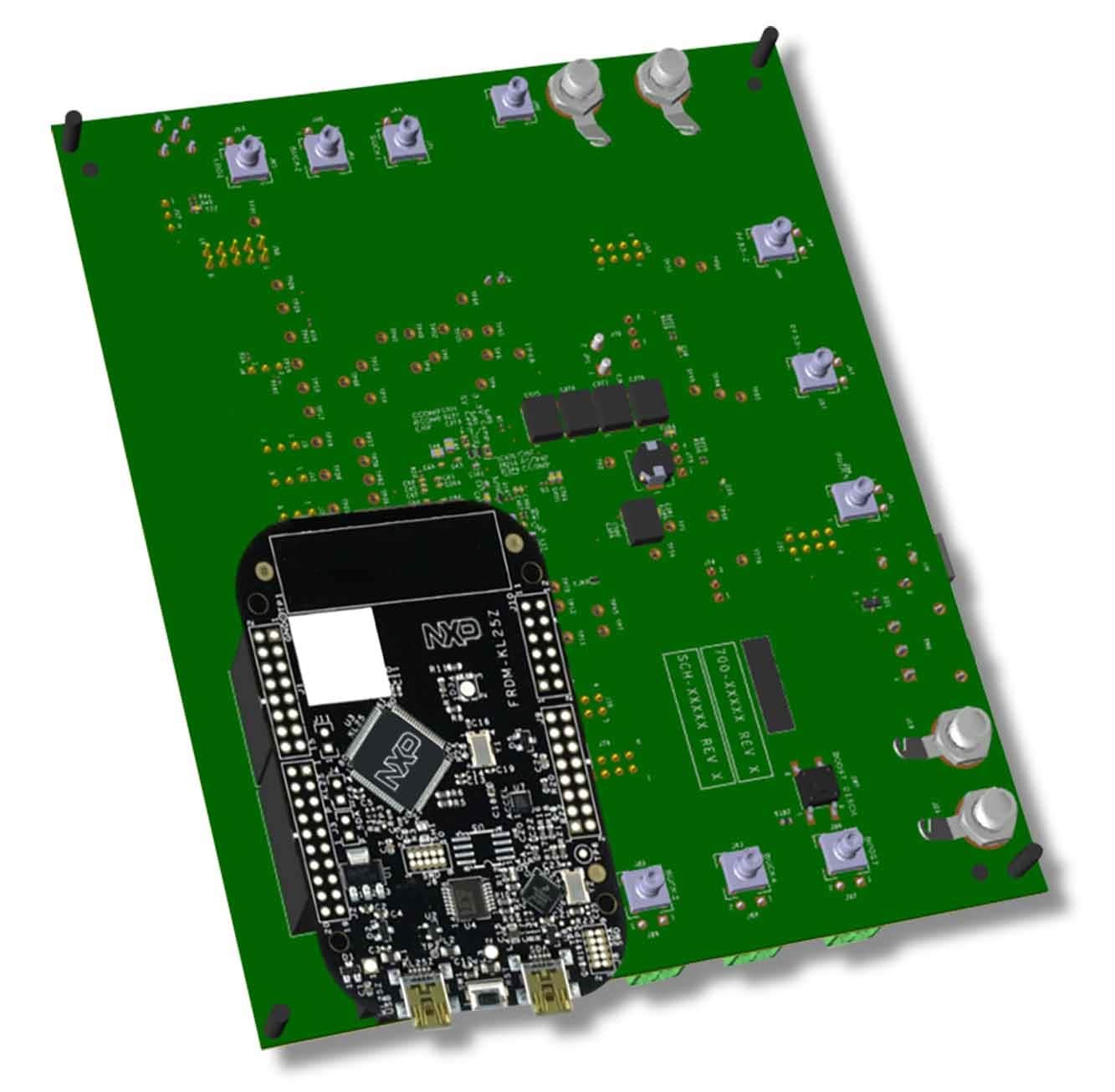

Figure 2. KL25Z Assembly on FS04 Evaluation Board

Figure 2. KL25Z Assembly on FS04 Evaluation Board

3.4 启动设置

要启动该设置，典型的硬件操作步骤如下：

1. 通过USB将开发板上的KL25Z连接至Windows PC工作站
2. 将开发板的VBAT连接器连接至电源 在初始硬件配置中，KL25Z提供以下功能：

• I²C通信和I/O连接
• 5.0V电源，用于通过外部稳压器生成3.3V或1.8V的VDDIO电压电平，通过外部稳压器生成OTP 8.0V电压，以及为信号指示LED供电
• 3.3V电压电平，用于PMIC与KL25Z之间的电平转换器

板信息

• KITFS0400SKTEVM评估板
• KITFS0400A0EVM原理图
• KITFS0400A0EVM设计文件

更多参考

1. KITFS0400A0EVM——关于该板的详细信息，包括文档、下载资料、软件和工具：FS04
2. FS04——面向S32N处理器的高压ASIL D PMIC FS04的详细信息：FS04
3. FS04数据手册——数据手册的详细信息：FS04文档
4. FS04器件设计指南——器件设计指南的详细信息：FS04文档
