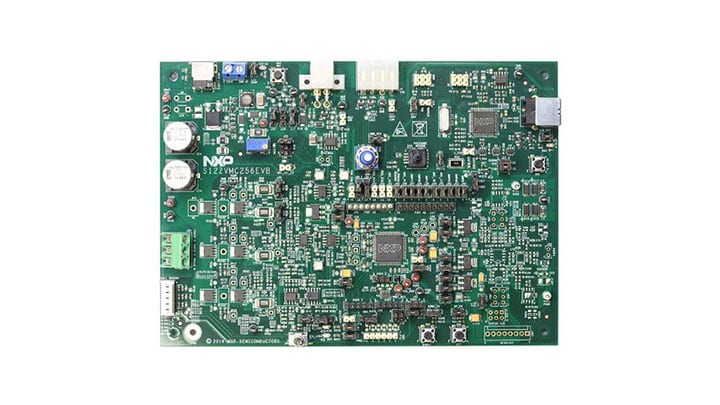

S12ZVMC256是一款面向S12 MagniV^®S12ZVM 16位MCU的开发板，适用于两相DC和3相BLDC或PMSM电机控制应用。S12ZVM集MCU与S12Z内核、5V稳压器、CAN物理层和能够控制多达6个功率MOSFET的栅极驱动器于一身，适用于各类汽车应用，例如HVAC风机、发动机散热风扇、雨刷系统、燃油泵或水泵。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

S12 MagniV混合信号MCU

S12ZVM: S12ZVM混合信号MCU，适用于汽车和工业电机控制应用

特征

数据连接

用于两相(DC)或3相(BLDC或PMSM)电机的连接器接口
USB到SCI接口
CAN连接器
霍尔传感器接口和连接器
分解器接口和连接器

电源管理

感应多达3个相位和共用直流母线电流的分流电阻

调试

内置OSBDM调试器

One general-purpose potentiometer, two LEDs, two push buttons and one switch

购买选项

点击展开

S12ZVMC256EVB
正常供应
S12ZVMC256 Development Board for 2-phase DC and 3-phase BLDC.
