FRDMGD3162SMK3L 3电平功率模块半桥评估套件
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

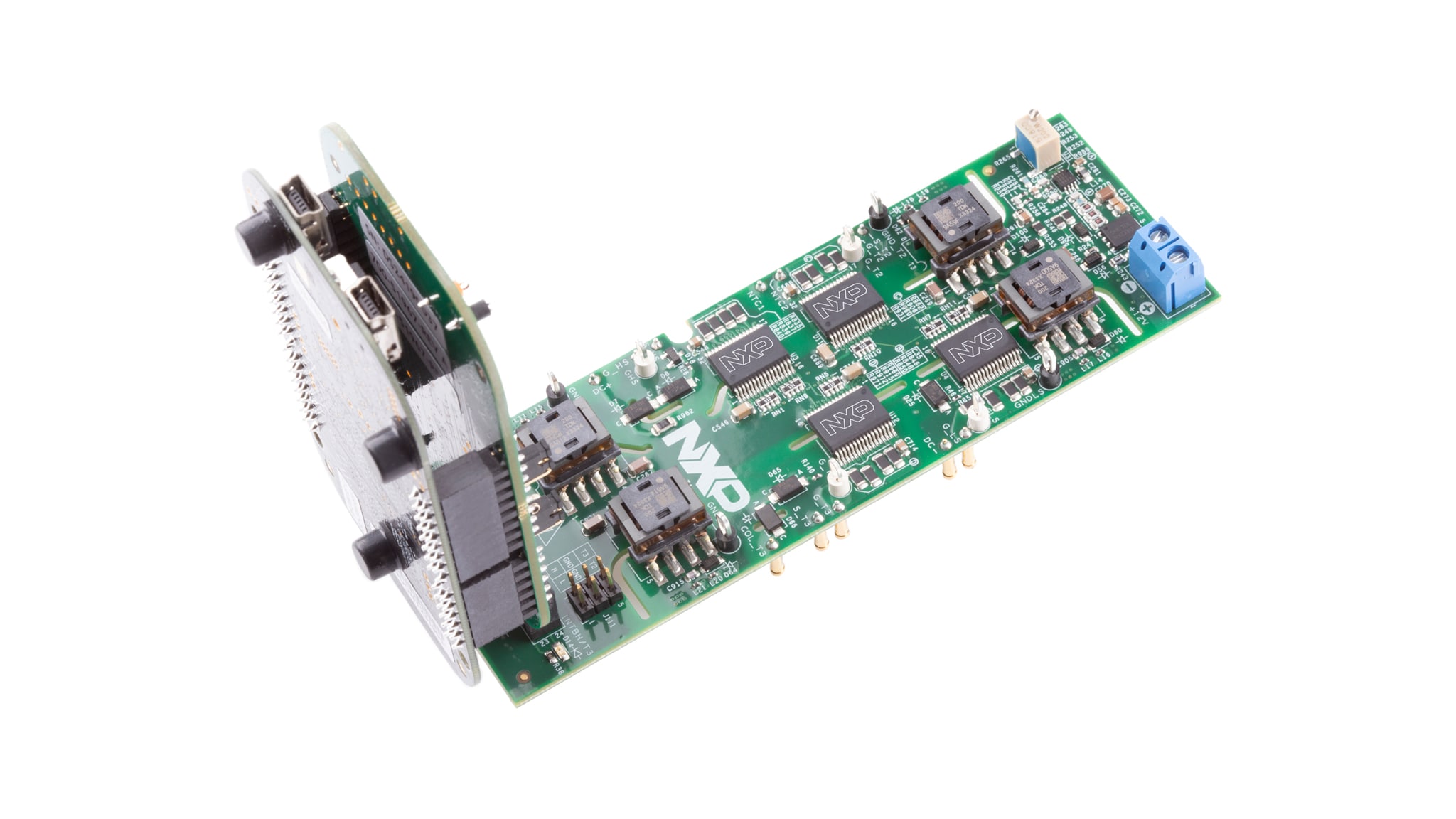

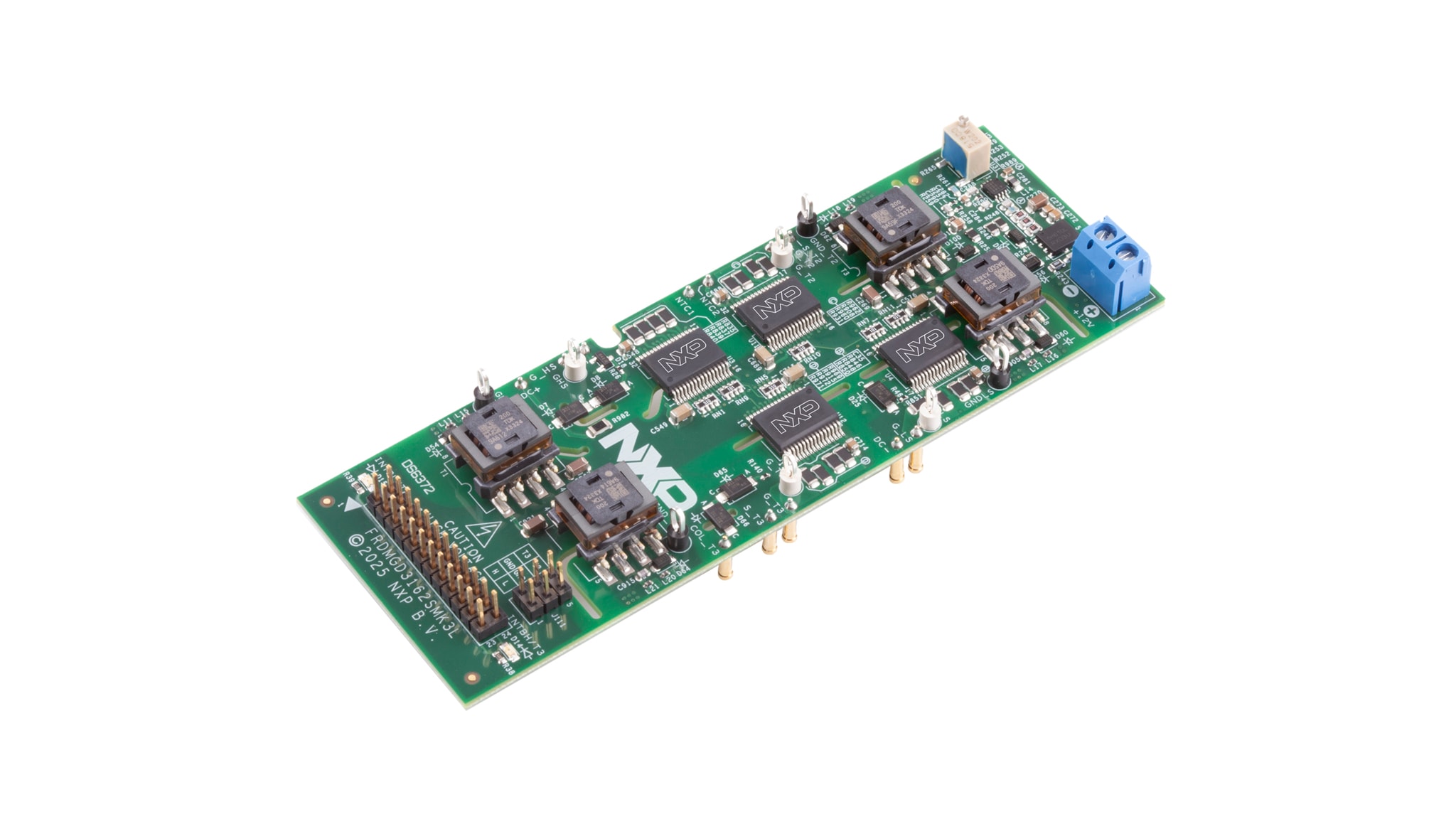

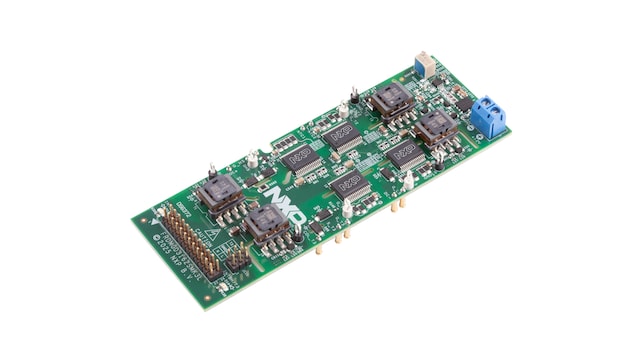

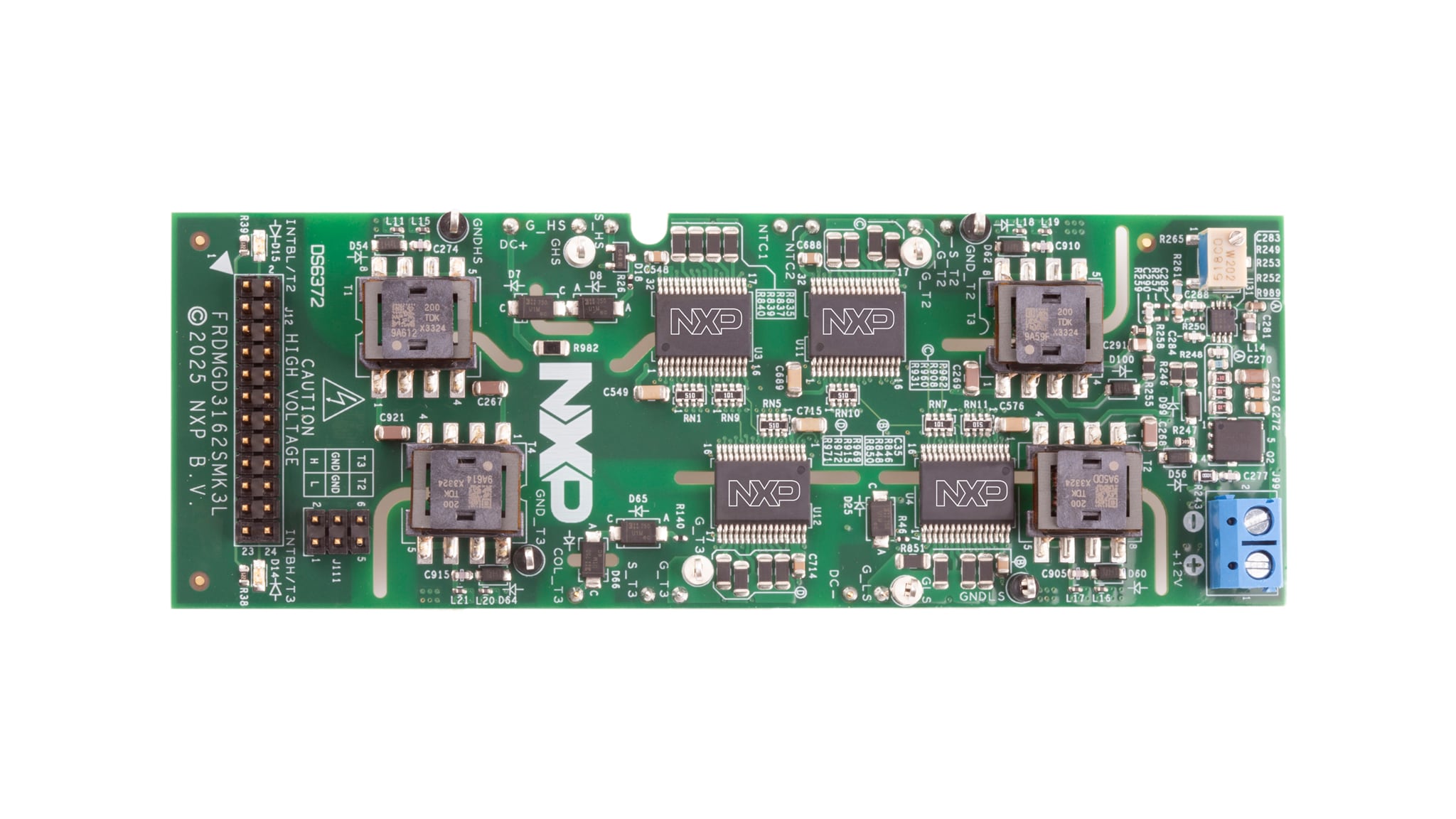

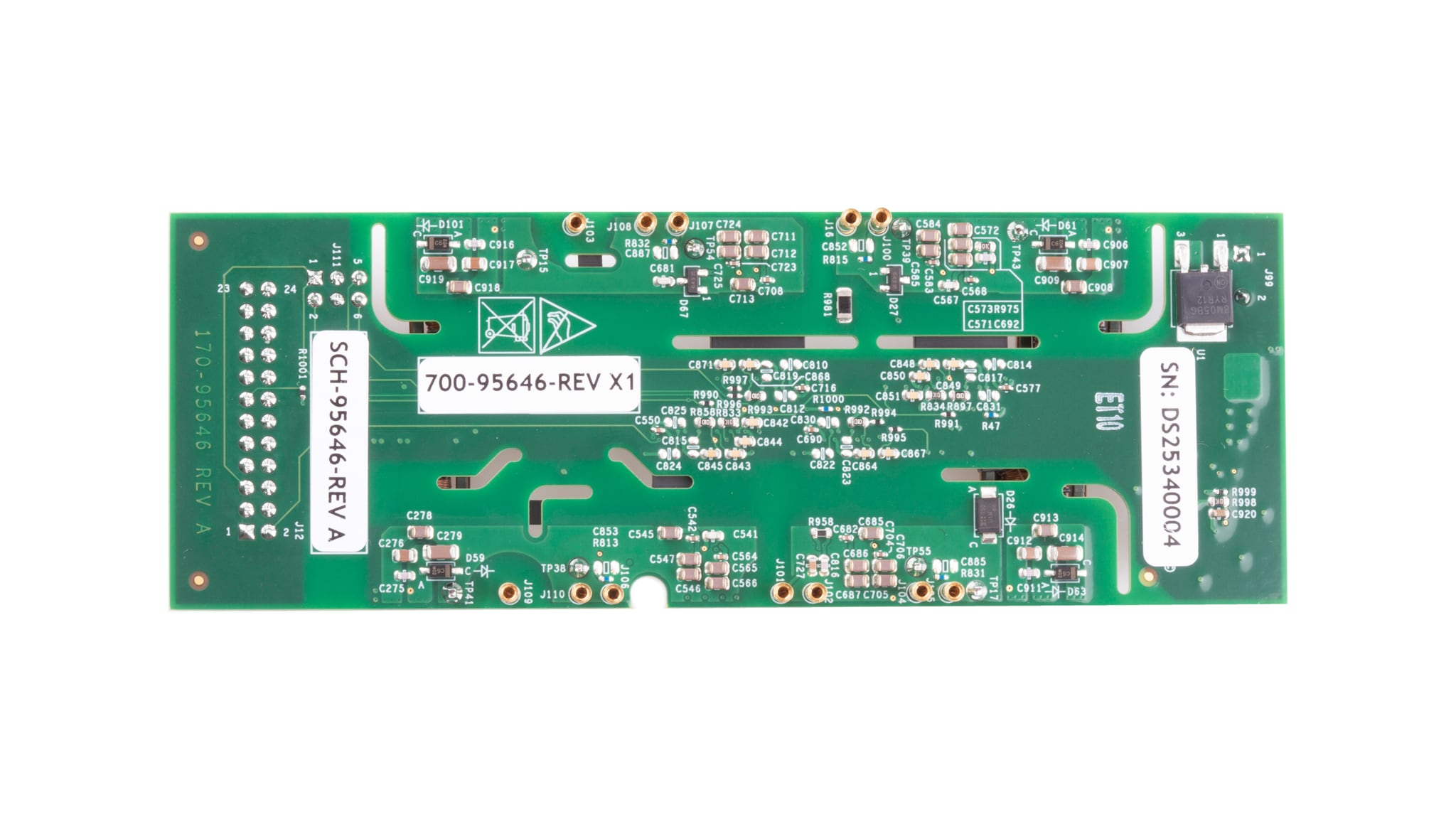

FRDMGD3162SMK3L是一款半桥评估套件(EVK)，安装了4个GD3162单通道栅极驱动器设备。该套件包含FRDM-KL25Z微控制器(MCU)硬件，用于连接安装有FlexGUI 2 for GD3162软件的PC，可采用菊花链或独立配置的方式，与GD3162栅极驱动器上的SPI寄存器进行通信。
该EVK与Semikron-Danfoss eMPack 3电平功率模块兼容，特别是eMP800TMLID12SC3SV1DPD。它支持在单相设置下进行双脉冲和短路测试。使用3个相邻套件可实现三相测试。
产品详情
支持的器件
通用负载开关
动力和发动机控制
- GD3162: 具有动态栅极强度控制的先进高压隔离栅极驱动器
特性
- 与Semikron-Danfoss eMPack 3电平功率模块兼容，如eMP800TMLID12SC3SV1DPD
- FlexGUI可与套件一起使用
- 2x2菊花链SPI接口
- 可轻松配置跳线选项
- 可使用FlexGUI配置SPI寄存器选项
- 支持双脉冲与短路评估
- 专用连接器，用于外部脉宽调制(PWM)输入
设计资源
软件
快速参考恩智浦 软件类型.
2 软件文件
-
代码片段
GD31xx Driver Example Code
-
调试及视觉化工具
FlexGUI 2 for GD3100/GD3160/GD3162 Advanced Gate Driver Evaluation Software
注意: 推荐在电脑端下载软件，体验更佳。
培训
4 培训
