用于NPM8工业压力监测传感器的Freedom Shield评估板

FRDM-STBI-NPM8

滚动图片以放大

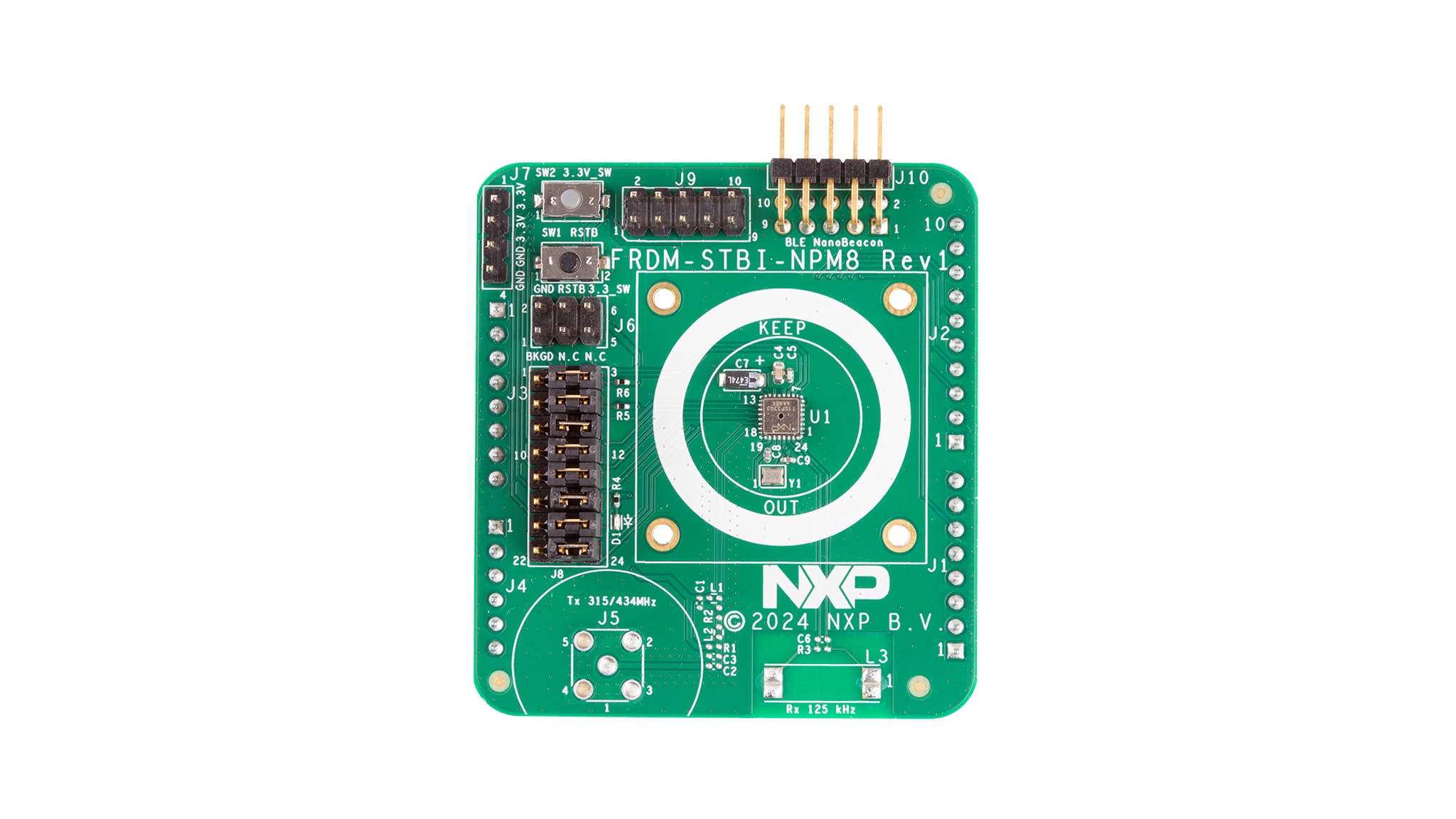

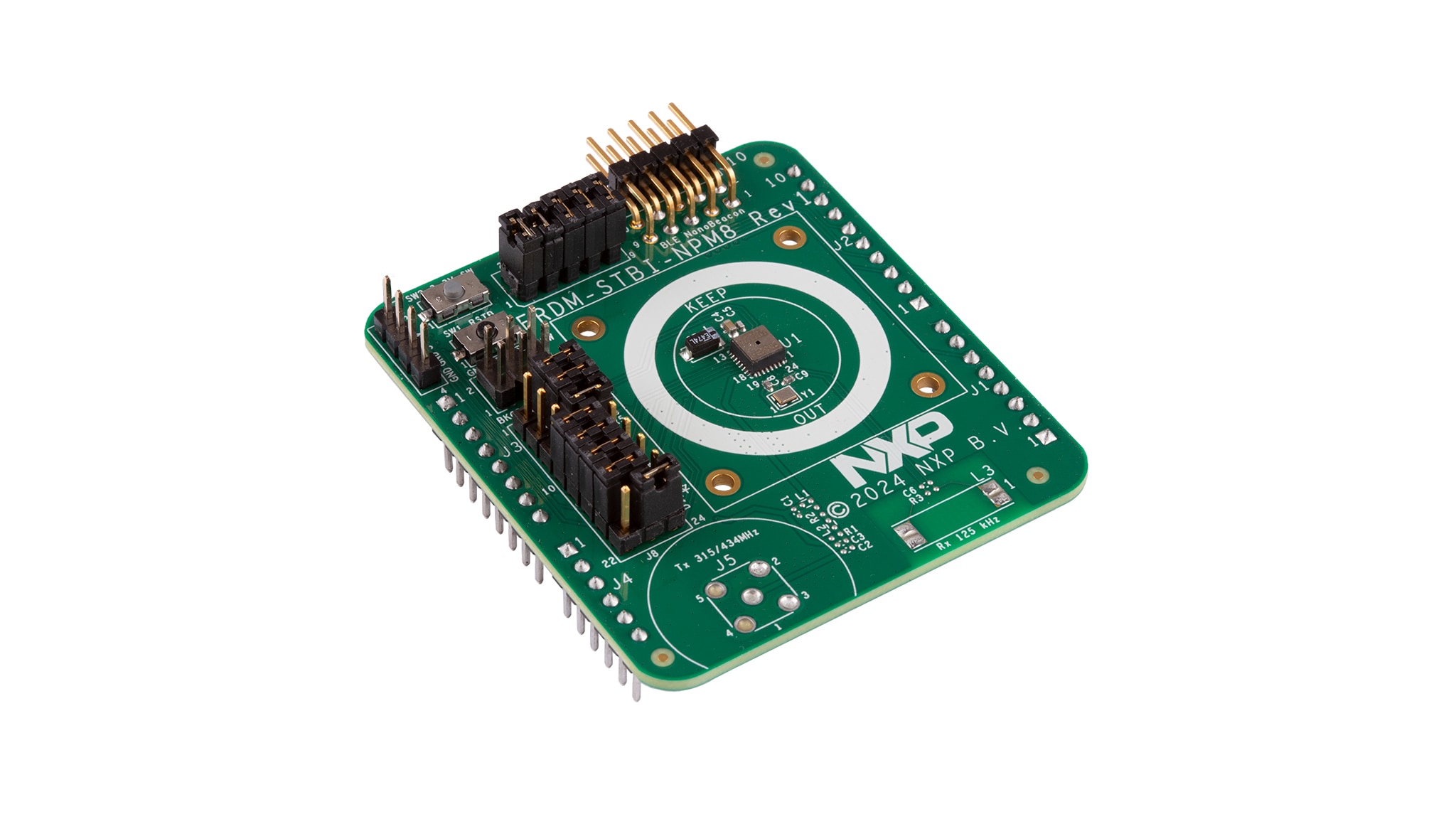

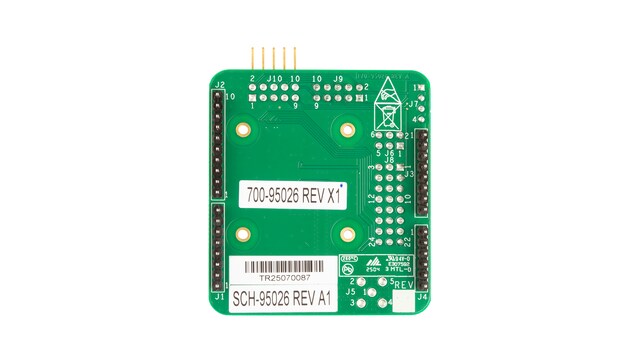

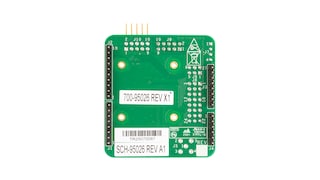

FRDM-STBI-NPM8是一款评估板，集成了所有必要的接头、跳线和信号测试点，可用于快速评估NPM8压力传感器。它兼容Arduino UNO接头，可由任何兼容的板托管。

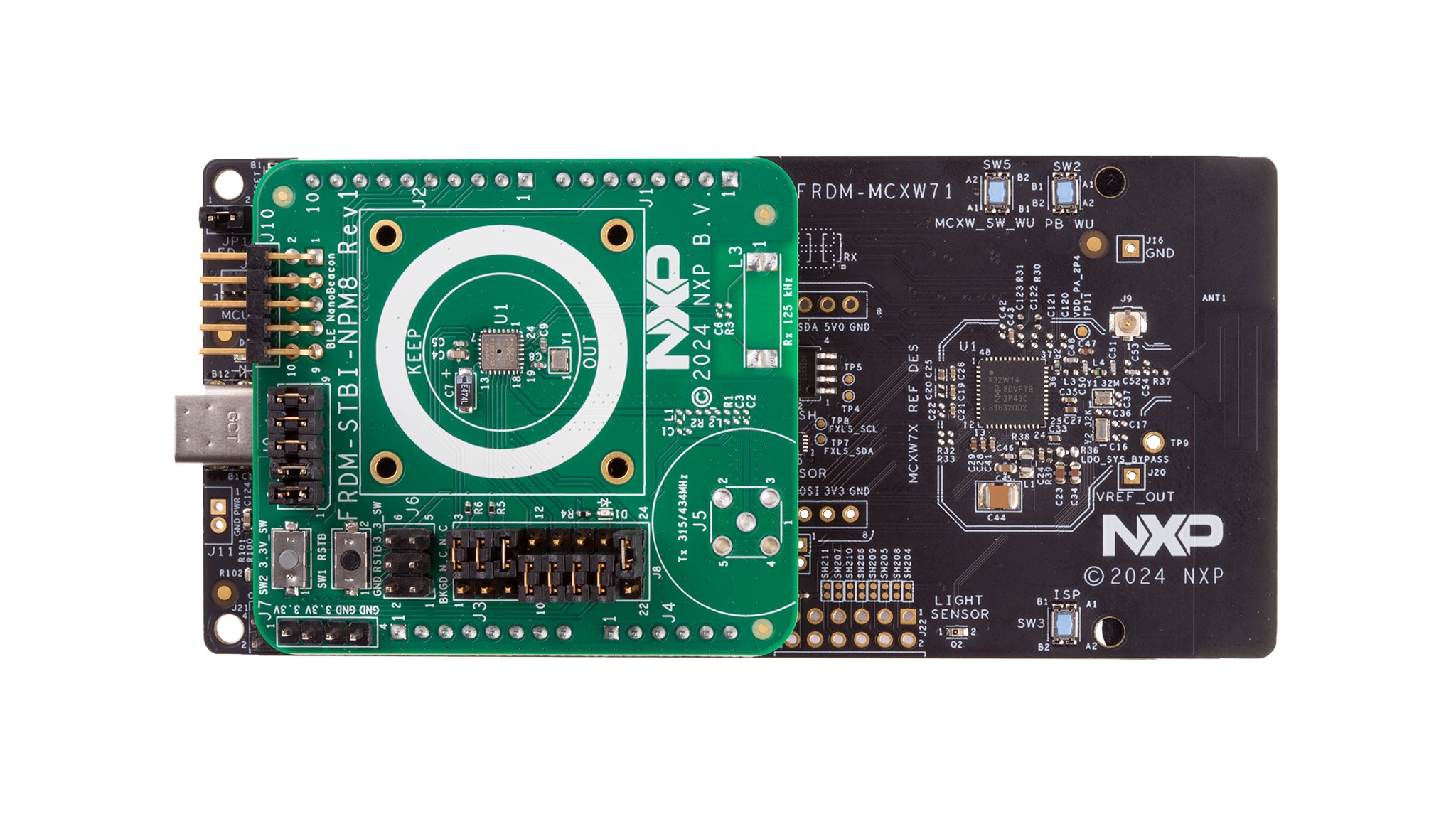

推荐使用FRDM-MCXW71 MCU板来托管NPM8 Shield板，支持将其安装于顶部。FRDM-MCXW71支持通过SPI接口事务实现数据和指令传输，并内置2.4GHz无线连接功能，非常适合传感器连接。该设置需要PC及恩智浦提供的配套软件包(演示)。

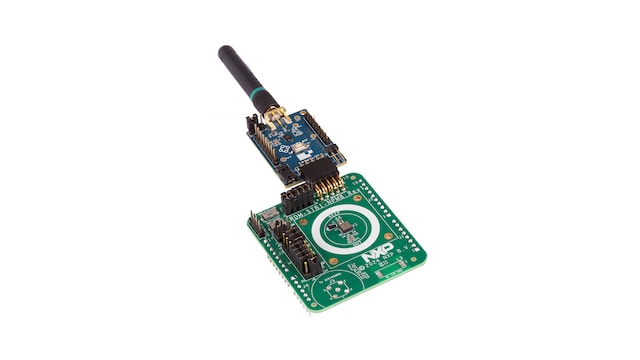

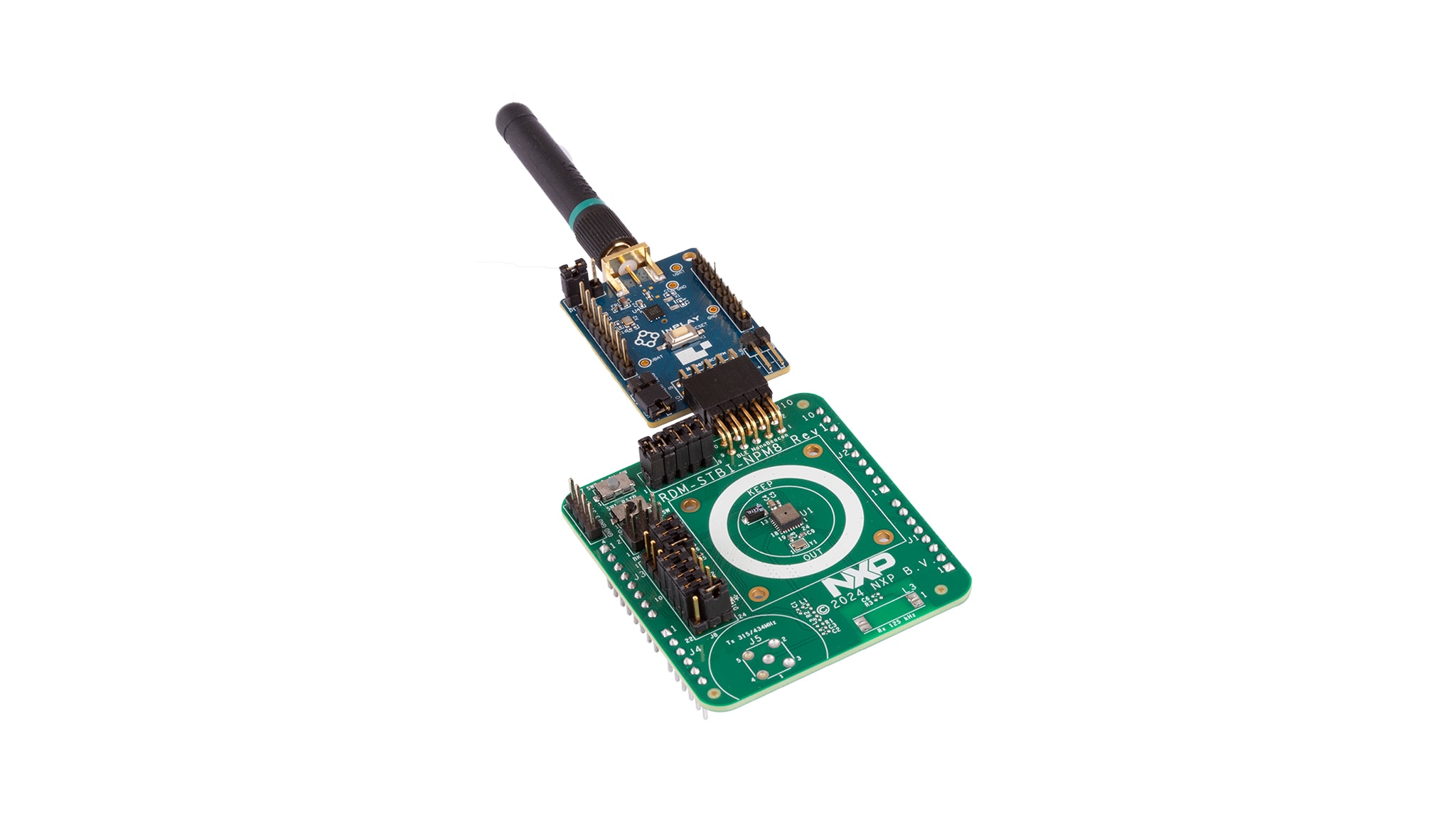

FRDM-STBI-NPM8也可在独立模式下运行，在该模式中，NPM8传感器可作为主机，通过Arduino扩展接头与外部设备、传感器或外设进行交互。此外，它还包含一个专用接口，可路由UART信号，以支持InPlay的IN100 NanoBeacon低功耗蓝牙开发板。

此外，FRDM-STBI-NPM8适用于需要具有高压范围功能的压力传感器的工业应用，如工业气动工具。

支持的器件

传感器

工业压力监测传感器(IPMS)

  • NPM8: NPM8高集成度工业压力传感器系列

特性

演示/定制套件

  • 能够快速评估演示项目，并作为开发的坚实平台
  • 借助FreeMASTER传感器工具实现图形可视化、寄存器层分析、实时中断评估和数据记录
  • 通过托管IN100 NanoBeacon支持InPlay BLE Beacon

传感器Shield扩展板

  • 兼容Arduino®和大部分恩智浦MCU开发板
  • 建议将FRDM-MCXW71板作为起点
  • 支持与主机MCU的I²C、UART和SPI通信接口

购买选项

FRDM-STBI-NPM8-Image

点击展开

FRDM-STBI-NPM8
正常供应

FRDM Shield Evaluation Board for NPM8 Industrial Pressure Monitoring Sensor.

    $38.86 USD
    现货 :29

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
