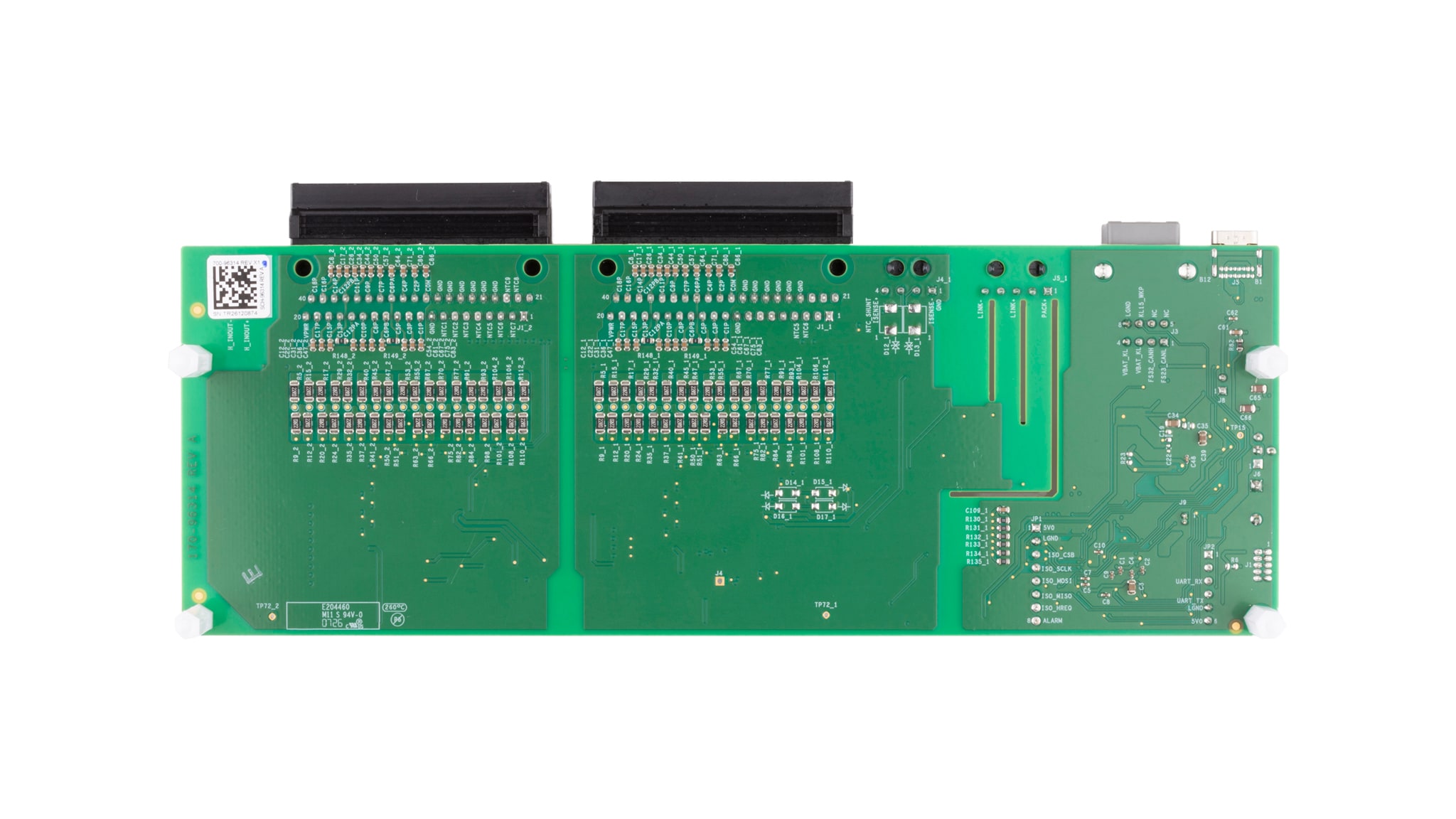

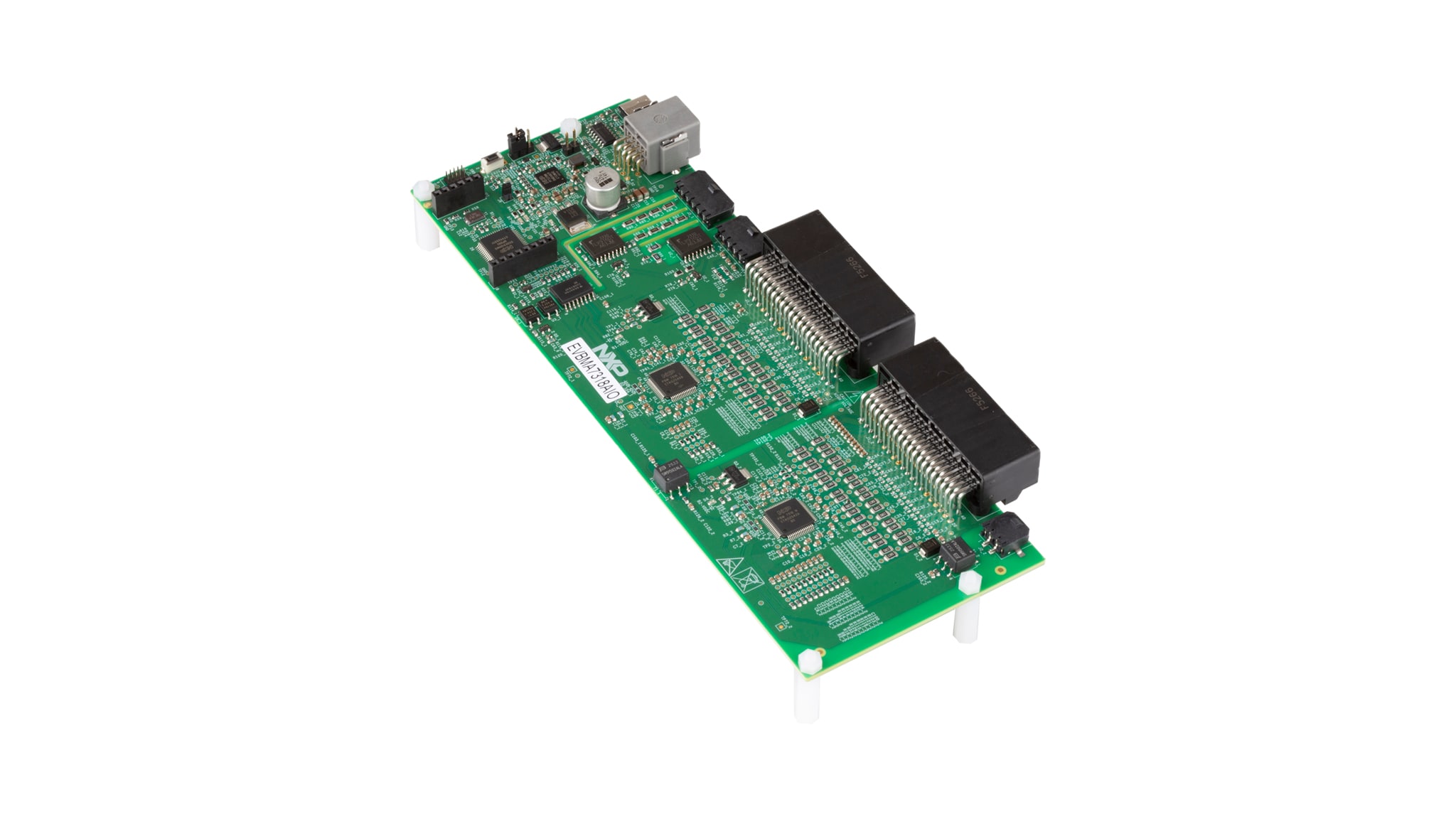

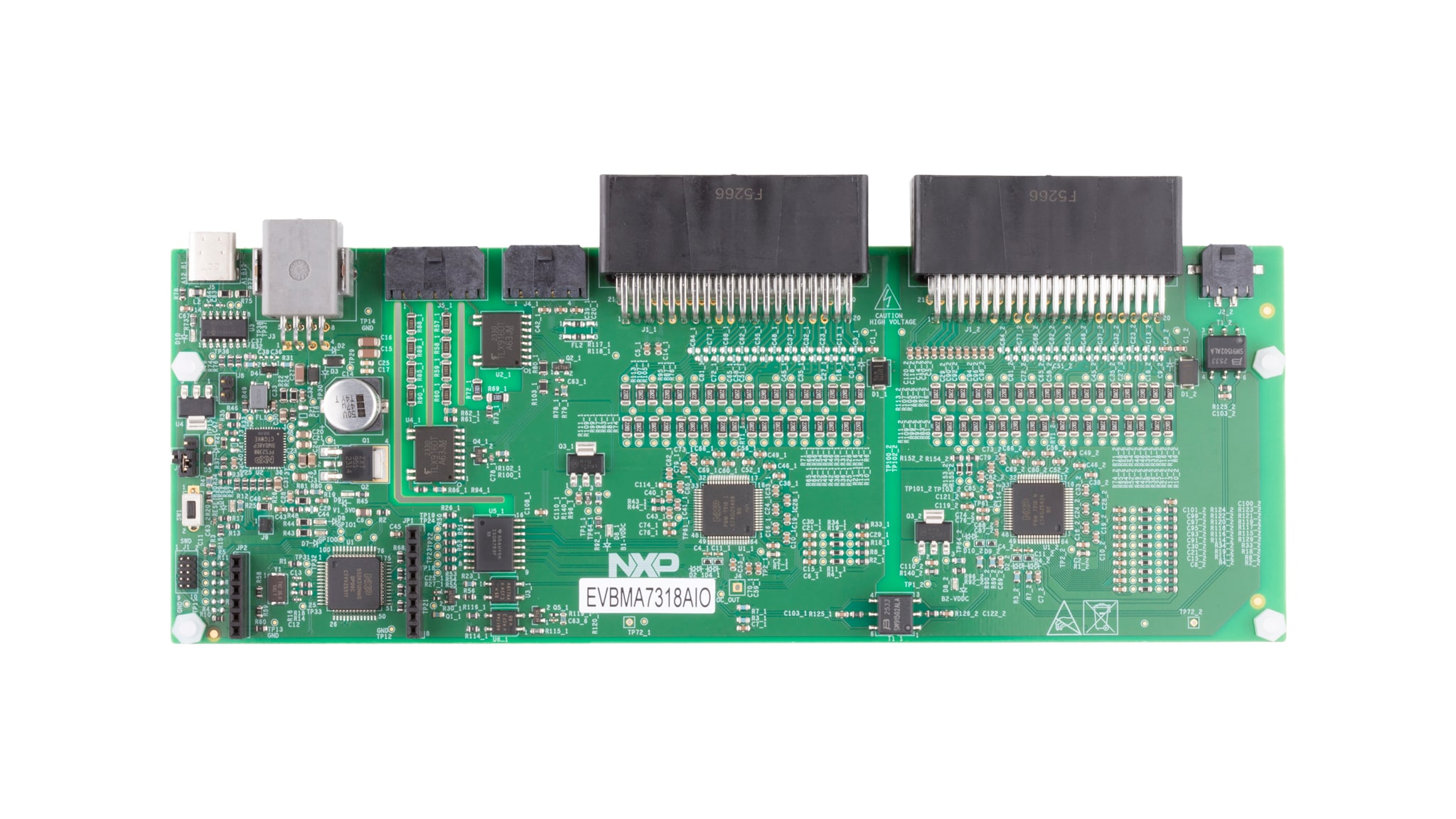

一体式BMS解决方案BMx7318评估板
EVBMA7318AIO为汽车和储能系统(ESS)应用中的集中式与分布式锂离子电池管理系统(BMS)提供解决方案。该板集成两颗BMA7318器件，这两个器件由单个微控制器(MCU)控制。每个BMA7318可以测量包含4至18个电芯的锂离子电池。
第一个BMA7318通过隔离式SPI (ISO‑SPI)与MCU进行通信，并通过具有变压器隔离功能的TPL连接至第二个BMA7318。板外TPL通信也采用变压器隔离技术。该MCU由系统基础芯片(SBC)供电，而该SBC由12V DC电源供电。
产品详情
支持的器件
电池管理
电芯控制器
- BMA7318-BMI7318-BMA7518: 18通道锂电池电芯控制器IC
电源管理
12V/24V/48V SBC解决方案
- FS23: 具有电源管理、CAN和LIN功能的安全系统基础芯片(SBC)系列
处理器和微控制器
S32K汽车通用MCU
- S32K3: S32K3汽车通用微控制器
特性
核心功能
- 灵活的BMS架构
- 板上搭载两颗BMA7318器件
- BMA7318能够以高精度测量最多18个电芯的电压
- BMA7318具有10或12个温度感测通道
- 电芯均衡电流高达300mA
- 采用低成本FS23 SBC和S32K312 MCU实现
- 联合测试行动小组(JTAG)调试接口
- 极佳的电磁兼容性(EMC)性能
连接
- 第一个BMA7318与MCU通过ISO-SPI隔离进行通信，无需TPL收发器
- 用于板外连接的变压器隔离TPL通信
- 1个控制器局域网(CAN)接口通道，用于与主控制器或图形用户界面(GUI)进行通信
- 一个外部通用异步收发器(UART)接口，用于与GUI进行通信
