BATT-7318EMU模拟板快速入门
上次修改时间：
May 27, 2026支持
面向BMA7318电芯控制器的18节电池组模拟板
本文档内容
-
开箱即用
-
获取硬件
1. 开箱即用
恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
1.1 套件内含物/装箱单
BATT-7318EMU套件内含物包括：
- 1块BATT-7318EMU板
- 1根USB-Type C线
- 3根40引脚线缆
- 1根4引脚线缆
2. 获取硬件
2.1 板特性
BATT-7318EMU具有以下功能：
- 18个滑动式电位计，用于在1.2V至4.2V范围内调节电芯电压
- 每个电池电芯的最大均衡电流能力：300mA
- 滑动电位计：
- 一个用于在1.2V至4.2V范围内调节负温度系数(NTC)电压，以模拟温度变化
- 一个用于在-75mV至+75mV范围内调节分流电压
- 一个用于在-300mV至+300mV范围内调节分流电压
- BMA7318 EVB连接器：
- 3个40引脚连接器，用于电芯和NTC温度测量
- 一个4引脚连接器，用于电流测量

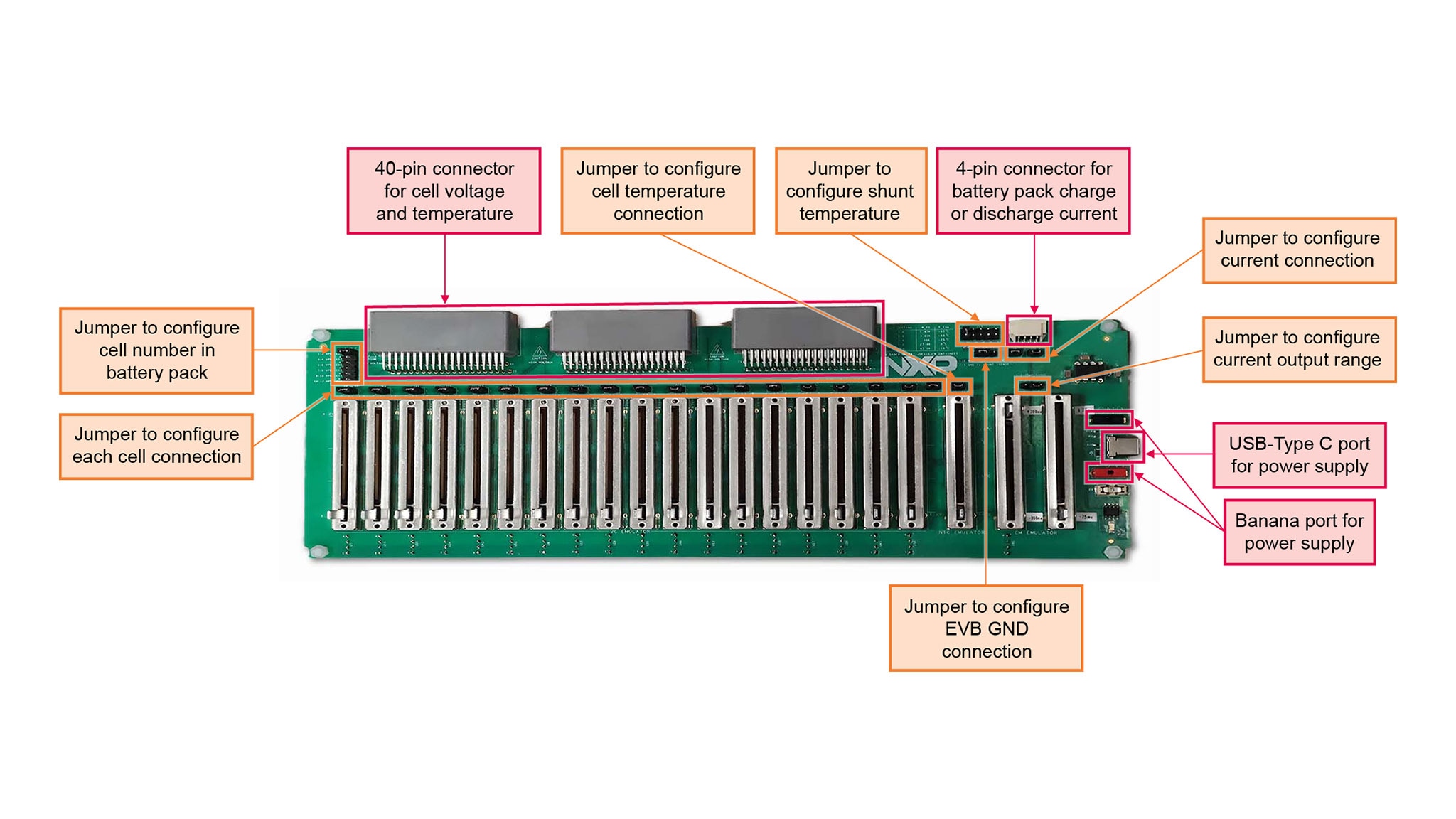

2.2 板说明
BATT-7318EMU板可模拟多节电池组、多节电池温度以及电芯的放电/充电电流。该模拟板可通过以下方式轻松连接至BMA7318 18节电池组电芯控制器(BCC)的评估板：
- EVBMA7318-SPI：分布式板，搭载单个MBMA7318FAIAE，支持串行外设接口(SPI)通信
- EVBMA7318-TPL：分布式板，搭载单个MBMA7318TAIAE，支持传输协议链路(TPL)通信
