两轮车手机镜像投屏：恩智浦i.MX RT1170 MCU赋能更智能、更安全的数字互联仪表板
以MCU为核心的平台为入门级数字互联仪表板(DCC)增添智能手机镜像投屏功能。目前，可集成于仪表板的骑行者必备功能日益丰富，RT产品路线图还将纳入更多先进特性。
更智能的骑行，更简化的技术
骑行者现在可以便捷地在仪表板上直接使用智能手机应用，而无需承担完整娱乐中控系统的成本或复杂性。凭借恩智浦i.MX RT1170 MCU赋能，入门级数字互联仪表板正在迎来一次重大升级。通过智能手机的无缝手机镜像投屏，两轮车现在能够以精简、高性价比的方案提供直观、方便骑行者使用的功能，如导航、音乐和通话等。i.MX RT1170 MCU推动了这场变革，实现了更智能、更互联的骑行体验。
安全与简便兼得

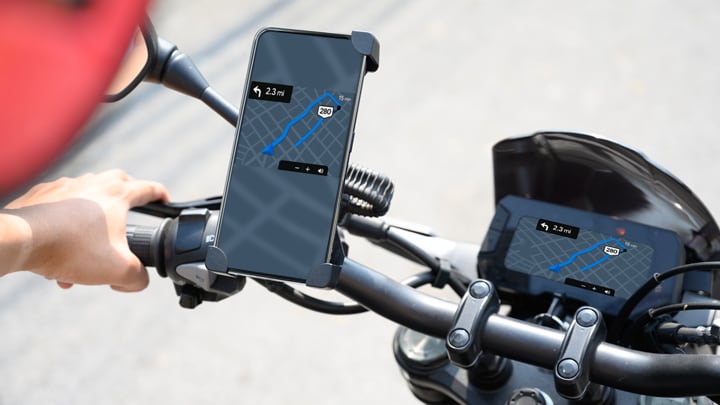

手机镜像投屏的好处立竿见影且具有变革性。无需在驾驶时手忙脚乱摸手机，也无需依赖暴露在风吹雨打中易损坏的手机支架。智能手机屏幕能直接映射到集成在仪表板内的防风雨显示屏上，骑行者可以将手机安全地存放在口袋或储物箱中。这种免手动设置最大限度地减少了分心，同时极大地方便了操作，将导航、音乐和通信功能置于您需要的位置：车头正前方和正中央。
为何手机镜像投屏是双赢之举
传统的手机投影通常需要额外的硬件，如专用视频解码器，这会推高物料清单(BOM)成本和整体系统成本。但我们基于i.MX RT1170 的入门级仪表板改变了这一状况。它通过软件完全处理最常用的手机镜像投屏流程，无需昂贵的元器件，进而提供了简洁、经济高效的解决方案，且不影响骑行者体验。
对于OEM厂商而言，这是对现有硬件的智能利用。对于骑行者而言，这是他们期待已久的互联便利。未来的RT器件将持续发展，i.MX RT1170 MCU也已平衡了性能和成本。
i.MX RT1170 MCU双核架构
i.MX RT1170是一款跨界MCU，将MPU的性能和图形功能与MCU的实时处理、低成本和易用性融为一体。它配备两个Arm® Cortex®内核(一个运行频率高达800MHz的M7和一个运行频率高达400MHz的M4)，集成了2MB的片上SRAM，一个具有矢量图形加速功能的2D GPU以及丰富的连接功能。凭借MCUXpresso软件生态合作体系的支持，它是图形导向型互联仪表板的实用基础。
为释放镜像投屏性能，其软件架构特意采用了双核。工作负载被分配到M7和M4上，将CPU和带宽密集型任务与重要的仪表板职责分离开来。所有任务都在一个紧凑的实时软件环境(FreeRTOS)中运行，集成简单直接，并且该解决方案对于入门级设计而言经济实惠。

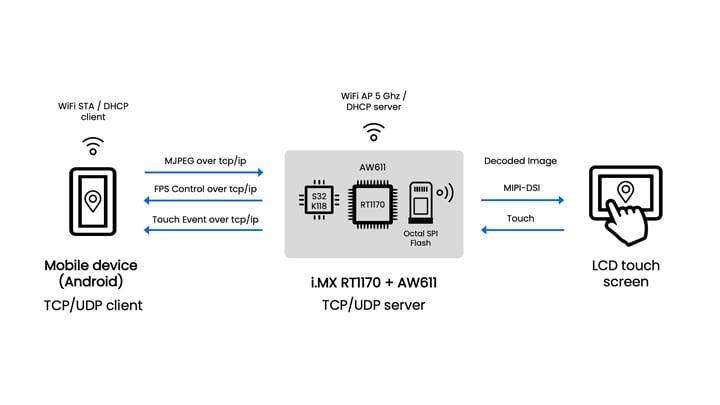

手机镜像投屏在i.MX RT1170 MCU中如何工作
- 建立连接——手机充当Wi-Fi站点和DHCP客户端。i.MX RT1170 MCU通过AW611模块充当Wi-Fi接入点和DHCP服务器。
- 屏幕捕获与传输——手机应用捕获屏幕并将其编码为MJPEG格式，通过TCP/IP发送至i.MX RT1170 MCU。
- 图像解码与显示——i.MX RT1170 MCU接收MJPEG并解码为YUV，随后由Pixel Pipeline转换为RGB。LCD通过MIPI-DSI在LCD触摸屏上显示RGB图像。
- 触摸反馈与控制——LCD上的触摸事件由i.MX RT1170 MCU捕获。这些事件通过TCP/IP发送回手机，实现对手机的远程控制。
- 帧率控制——i.MX RT1170 MCU向手机发送每秒帧数(FPS)反馈。手机根据此反馈动态调整其发送速率。
内置连接的熟悉功能
数字互联仪表板将熟悉的智能手机功能直接呈现在仪表板显示屏上，从而提升了骑行体验。借助骑行者手机、显示屏和耳机之间的无缝连接，保持连接变得易如反掌。骑行者可以接听电话、查看消息提醒、选择联系人、控制播放，甚至与后座乘客共享音乐，同时始终保持对道路的专注。除了提供便捷的娱乐功能，该互联平台还解锁了诸如"查找我的车辆"等实用特性，让骑行更智能、更直观。
- AW611 (双频段Wi-Fi 6+Bluetooth)：提供稳健的无线连接和音频配置文件，例如用于免提通话的HFP和用于流式传输的高级音频分发配置文件(A2DP)。
- KW45 BLE MCU：提供安全的汽车门禁和定位服务。
未来展望
除了变革两轮车体验，i.MX RT1170 MCU也已在成本优化的汽车数字仪表板中证明其价值，展示了跨不同车型的可扩展路径。对于为电动踏板车、自行车或轻便摩托车探索互联仪表板的OEM厂商而言，该平台提供了用户体验、成本效益和产品快速上市的出色组合。当前的i.MX RT1170 MCU程序通过软件升级、OTA更新、UI增强和特定地区功能包持续演进。这意味着可以从手机镜像投屏起步，未来将其扩展到更多车型，并使用相同的软件工具和生态系统合作伙伴持续发展，而无需从零开始。想了解更多关于两轮车出行的信息？请访问NXP.com/two-wheeler-DCC，深入了解我们的两轮车数字互联仪表板解决方案。
