Arm® Cortex®-M0+_Kinetis® KW30Z BLE 32位MCU

KW30Z是一款超低功耗、高集成度的单芯片器件系列，让便携式、超低功耗的嵌入式系统具备Bluetooth^® Smart/Bluetooth^® Low Energy (BLE) v4.1射频连接。应用包括便携式医疗设备、可穿戴的运动和健身设备、AV遥控器、电脑键盘和鼠标、游戏控制器和门禁。

KW30Z无线MCU集成了一个2.4 GHz收发器，一个ARM^® Cortex^®-M0+ CPU，160 KB闪存和20 KB SRAM，BLE链路层硬件，硬件安全和外围设备，可满足目标应用的需求。

数据手册

参考手册

产品详情

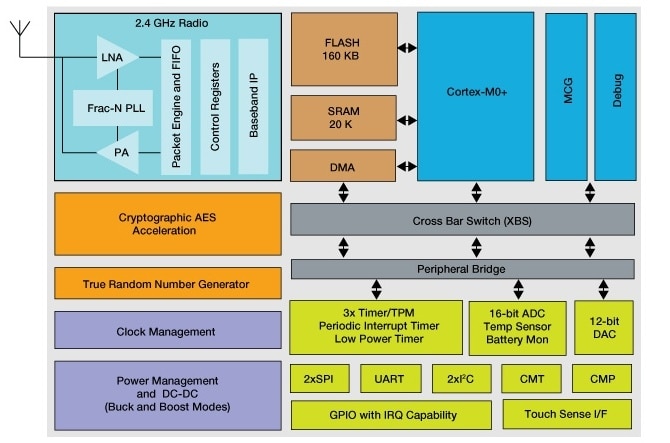

框图

Kinetis W Series KW30Z MCUs Block Diagram

Kinetis<sup>®</sup> W Series KW30Z MCUs Block Diagram

获取框图PDF

特征

Bluetooth Low Energy无线电功能

兼容2.4 GHz Bluetooth Low Energy V4.1
典型的接收灵敏度 = -91 dBm
可编程的发射器输出功率高达+3.5 dBm

内核和存储器

高达48 MHz Arm^® Cortex^®-M0+内核
片上160 KB闪存
片上20 KB SRAM

功耗低，工作电压范围

9个低功耗模式，根据应用需求提供优化的电源
典型接收/发射电流(直流/支持直流)： 6.5 mA / 8.4 mA
旁路电压：1.71V至3.6V
DCDC转换器降压配置：2.1V至4.2V
DCDC转换器升压配置：0.9V 至1.795V

模拟模块

16位模数转换器(ADC)
12位数模转换器 (DAC)
6位高速模拟比较器(CMP)

安全性

AES-128加速器(AESA)，真随机数发生器(TRNG)

支持软件

BLE主机协议栈和资料
Kinetis^®软件开发套件(SDK)
多款实时操作系统，包括MQX和FreeRTOS

对比表

Kinetis KW40Z系列推荐解决方案

部件编号	无线连接协议	封装大小	硬件开发工具
MKW40Z160VHT4	Bluetooth Low Energy和IEEE 802.15.4	7 mm x 7 mm x 1 mm 48引脚层压QFN封装	FRDM-KW40Z USB-KW40Z
MKW30Z160VHM4	Bluetooth Low Energy协议	5 mm x 5 mm x 1 mm 32引脚层压QFN封装
MKW20Z160VHT4	IEEE 802.15.4	7 mm x 7 mm x 1 mm 48引脚层压QFN封装

可用的软件开发套件

Kinetis^® SDK – 为Kinetis MCU提供全面的软件支持，包括外设驱动程序、协议栈和中间件。

协议栈

连接软件

Kinetis连接软件1.0.1版包含以下组件：

KW40Z Bluetooth^® 低功耗v4.2堆栈, v1.1.4
KW40Z IEEE^® 802.15.4-2006/2011 MAC/PHY实施v5.2.4
KW40Z简单媒体访问控制器(SMAC) v3.2.4
支持KW40Z连接框架

NXP Designs：参考设计库

帮助您快速开始设计，加快产品投产速度的技术内容和专业知识。

文档

快速参考文档类别.

1-5 / 9 文件

^简介
Kinetis KW40Z/30Z/20Z Wireless MCUs Fact Sheet亮点

PDF版本 0Jun 12, 2015142.2 KBKNTSKW40ZFS英语
^数据手册
MKW40Z/30Z/20Z Data Sheet

PDF版本 1.2May 1, 2018960.2 KBMKW40Z160英语
^参考手册
MKW40Z/30Z/20Z Reference Manual

PDF版本 1.4.1Sep 28, 20228.8 MBMKW40Z160RM英语
请登录
^应用笔记
用于2.4 GHz通信的紧凑型平面天线

PDF版本 4Nov 11, 20204.5 MBAN2731中文, 英语
^用户指南
IoT Toolbox Mobile Application User Manual

PDF版本 0Dec 19, 20176.0 MBUM11087英语
请登录
^用户指南
BLE Beacon Reference Design Hardware User Guide

PDF版本 0Aug 16, 20161.3 MBKW30BCNRDUG英语
请登录
^用户指南
BLE Beacon Reference Design Software User Guide

PDF版本 0Apr 16, 2016734.9 KBKW30BCNUG英语
请登录
^用户指南
Software Porting From MKW40Z to MKW30Z and MKW20Z Wireless MCUs

PDF版本 0Jan 12, 2016706.0 KBMKWSWPUG英语
请登录
^用户指南
FRDM-KW40Z Freescale Freedom Development Board

PDF版本 2Oct 12, 20152.2 MBFRDMKW40ZUG英语
请登录

展开

设计资源

设计文件

1 设计文件

^{符号和尺寸}
Kinetis^® Symbols, Footprints and Models

INTERNAL版本 1.0Nov 27, 2017 11:23:001 KBCAD-SYMBOLFOOTPRINTS

下载

硬件

1-5 / 7 硬件

^{评估/开发板与系统}
面向Kinetis ^®KW40Z/30Z/20Z MCU的Bluetooth Low Energy/IEEE^®802.15.4 数据包嗅探器USB Dongle亮点

USB-KW40Z
^{评估/开发板与系统}
面向Kinetis^® KW40Z/30Z/20Z MCU的Freedom开发平台亮点

FRDM-KW40Z
^{仿真器、探测器和编程器}
Universal Multilink开发接口

UMultilink
其他可用硬件. 查看我们的精选合作伙伴解决方案.
^{仿真器、探测器和编程器}
LPC-Link2

OM13054
^{仿真器、探测器和编程器}
Universal Multilink FX高速开发接口

U-MULTILINK-FX
^{评估/开发板与系统}
Bluetooth Low Energy/IEEE^® 802.15.4数据包嗅探器/USB Dongle

USB-KW41Z
^{完整解决方案}

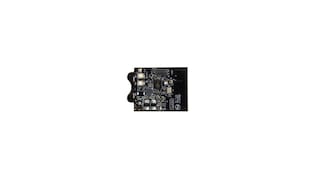

Bluetooth^® Low Energy Beacon Reference Design
