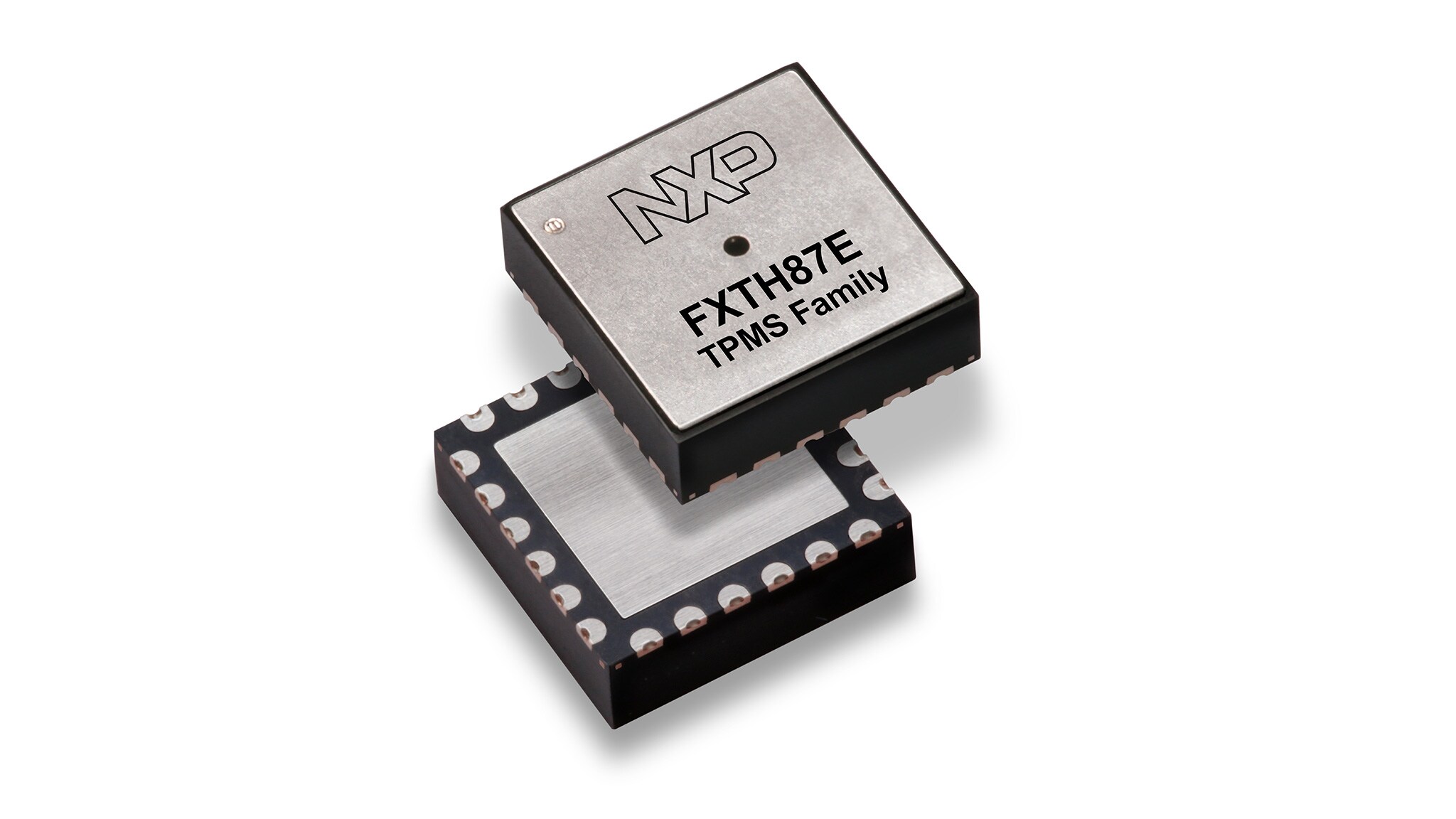

FXTH87E胎压监测传感器(TPMS)系列

FXTH87E

滚动图片以放大

FXTH87E是一个高度集成的胎压传感器系列，具有以下特性：

  • 尺寸小，采用7mmx7mm封装
  • 180 nA tvp时功耗低（3.0V待机电流时，温度为25°C）。
  • 存储器高达16KB
  • 成熟的双轴加速度传感器架构；XZ轴提供运动检测和轮胎定位功能。

产品详情

选择区域:

框图

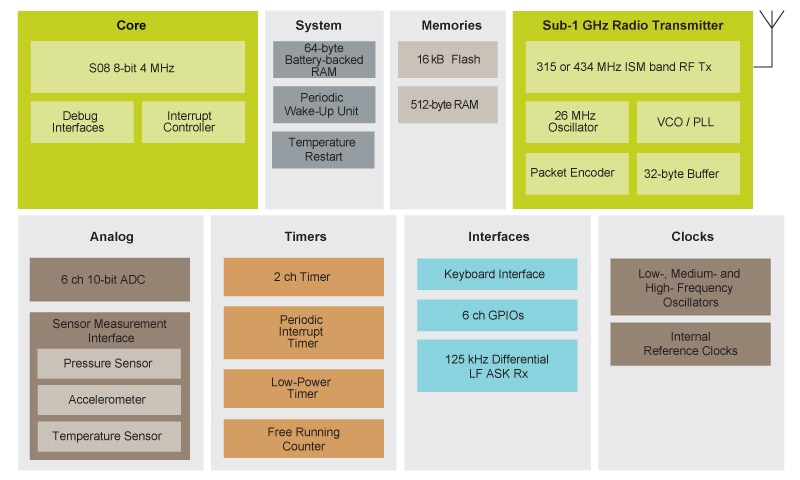

FXTH87E TPMS系列框图

FXTH87E TPMS Family Block Diagram
获取框图PDF

特性

  • QFN 7x7x2.2mm封装，焊点可见，便于检查
  • 100–500kPa和100–900kPa压力范围
  • Z轴或XZ双轴加速度传感器
  • 支持加速度传感器标准/精度公差
  • LFO驱动的低功耗唤醒定时器、自由运行计数器和周期性复位
  • 可降低功耗的专用状态机
  • 8位MCU/S08内核，配备SIM、中断和调试/监控器
  • 512字节RAM/16k闪存（8k用于恩智浦®库，8k用于应用）
  • 内置315/434MHz射频发射器
  • 内置125kHz LF接收器
  • 6个多用途通用IO引脚（包括两个A/D输入）

文档

快速参考 文档类别.

筛选

1-5 / 20 文件

展开

设计资源

选择区域:

设计文件

筛选

4 设计文件

  • 印刷电路板与电路图

    GRB-TPMS-FXTH870911-315

    ZIP版本 DJun 9, 2015 00:00:00311.2 KBGRB-TPMS-FXTH870911-315
    下载
  • 印刷电路板与电路图

    GRB-TPMS-FXTH870911-434

    ZIP版本 DJun 9, 2015 00:00:00312.1 KBGRB-TPMS-FXTH870911-434
    下载
  • 印刷电路板与电路图

    Schematic TPMS FXTH870911 315MHz

    PDF版本 DJun 9, 2015 00:00:0055.4 KBSCH-TPMS-FXTH870911-315
    下载
  • 印刷电路板与电路图

    Schematic TPMS FXTH870911 434MHz

    PDF版本 DJun 9, 2015 00:00:0055.7 KBSCH-TPMS-FXTH870911-434
    下载

软件

筛选

1-5 / 9 软件文件

  • 代码片段

    LF/RF Bootloader (REV 1.3)

    ZIP版本 1.3May 25, 2020 14:55:008.7 MBTPMS_Bootloader
    请登录
    下载
  • 代码片段

    2.4 GHz Bootloader for FXTH87E and MKW41Z (REV 1.0)

    ZIP版本 1.0Feb 6, 2020 10:10:006.3 MBBootloader_2.4GHz_FXTH87E_KW41Z
    请登录
    下载
  • 库

    NEW_TPMS_LFOCAL Library

    ZIP版本 4.0Oct 4, 2021 14:55:00615.6 KBNEW_TPMS_LFOCAL_Lib
    请登录
    下载
  • 库

    FXTH87E Configurable x-Meas Libraries (REV 3.0)

    ZIP版本 3.0Aug 12, 2019 13:54:001.9 MBTPMS-FXTH87E-CFGLIB
    请登录
    下载
  • 测试、调适和分析仪软件

    TPMS Demo BLE Beacons by GenFSK

    ZIP版本 1.0Oct 2, 2019 14:41:0011.5 MBTPMS-DEMO-BLE-GENFSK
    请登录
    下载
展开

注意: 推荐在电脑端下载软件，体验更佳。

工程服务

1 工程服务

查找支持此产品的所有合作伙伴，请参阅 合作伙伴市场.
