NMH1000超低功耗低压磁控开关

NMH1000

滚动图片以放大

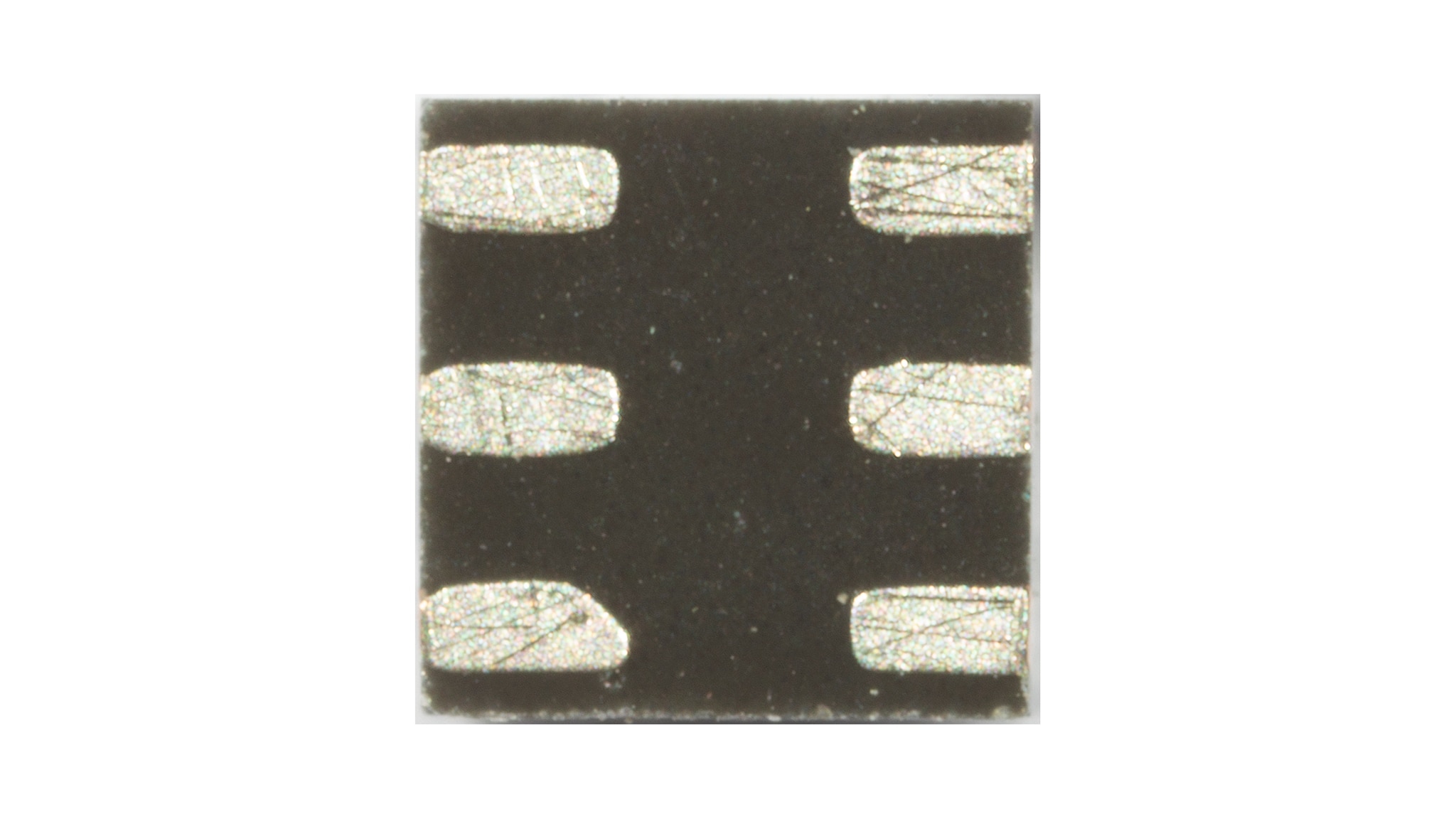

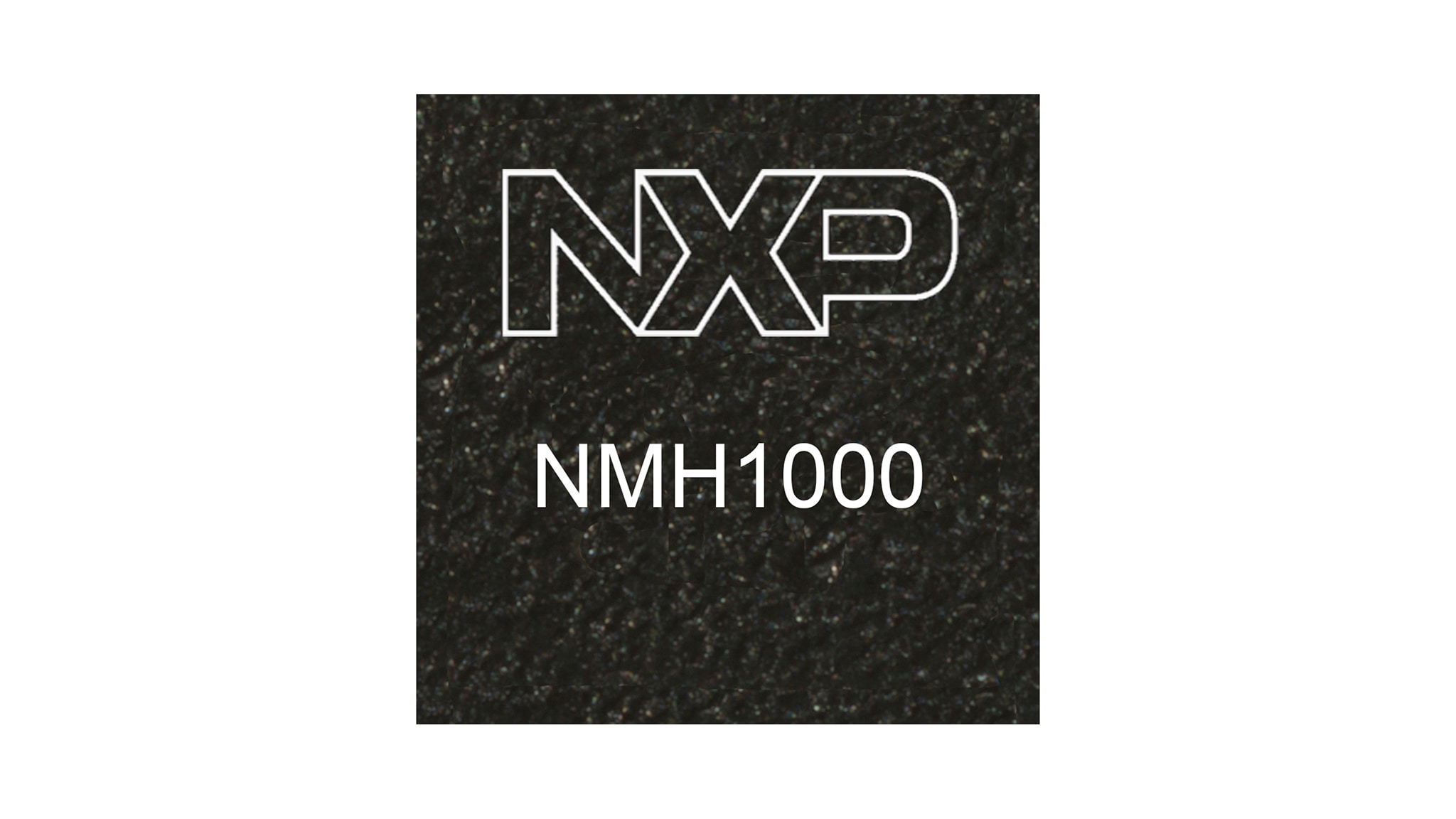

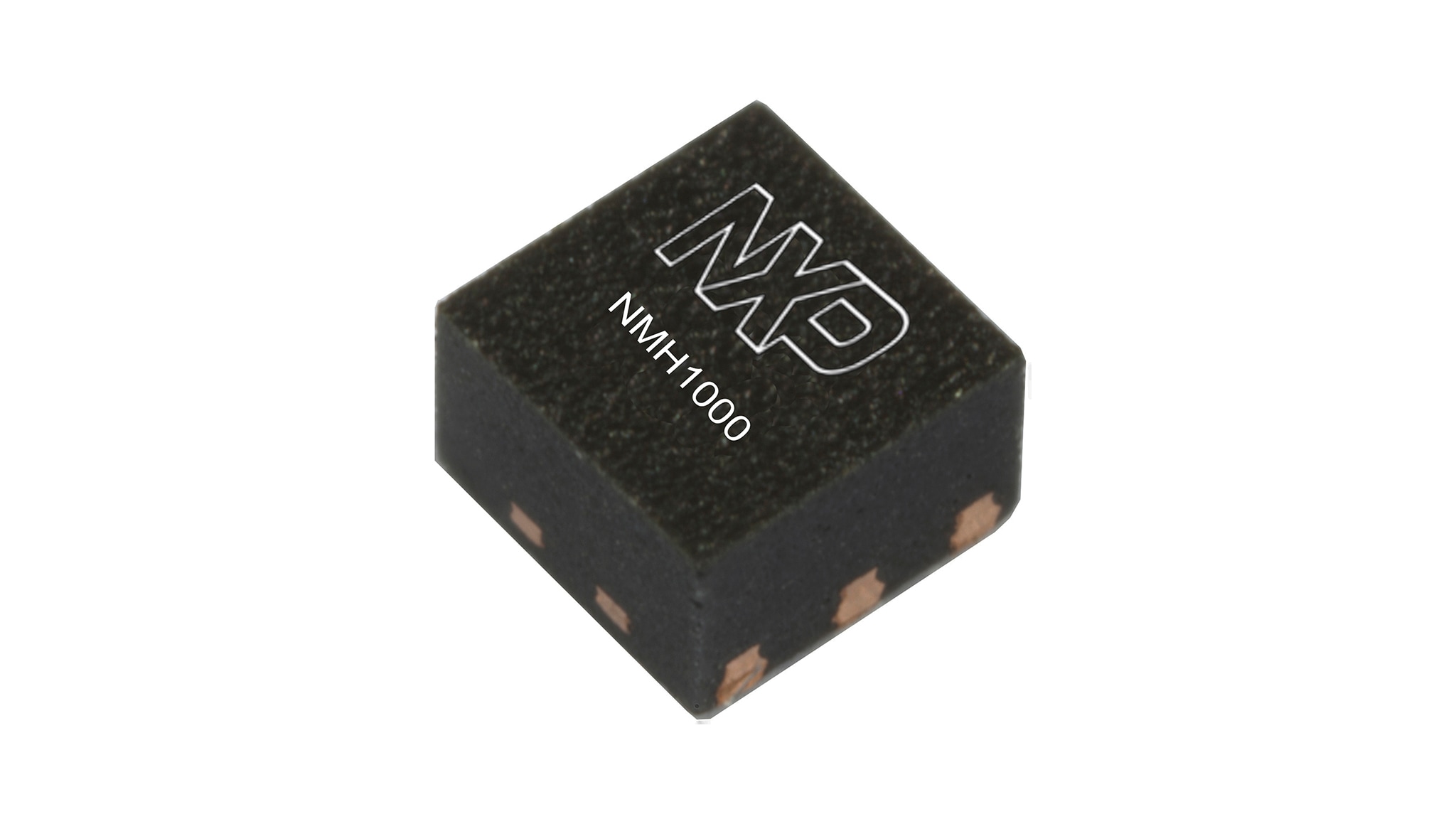

NMH1000是一款超低功耗单片式霍尔效应磁场传感器，采用DFN 1.4x1.4x0.85mm封装，具有低电流、低工作电压、I2C模式或独立模式。

此传感器对穿过上下表面、垂直于应用PCB平面的垂直场时最敏感。此输入的磁场范围从地球背景到最大BGmax。当周围磁场大于用户定义的检测阈值时，则认为是输出。在I2C模式中，可以报告磁场值的指数。

产品详情

框图

超低功耗低压磁控开关

NMH1000 Block Diagram
获取框图PDF

功能

系统功能

  • 电源电压范围：1.2V至3.6V
  • 电流消耗：75nA @ 1Hz

独立模式

  • 阈值选择3态硬件引脚（70、140或210高斯）
  • 采样率选择3态硬件引脚(0.1Hz、1Hz、10Hz)

I2C模式

  • 阈值选择数据位
  • 采样率选择数据位（从0.1Hz到100Hz）

部件编号包含： NMH1000.
